4K@60対応 HDMIエンコーダー・デコーダー NP-IPV-01U
- 最大4K@60 (4:4:4)
- HDCP 1.4/2.2
- 最大延長100 m (Cat5e/Cat6)
- USB/KVM伝送対応
- PoE (IEEE 802.3af)対応
- スケーラー内蔵 (受信器)
- ビデオウォールを構築可能
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| NEW | NP-IPV-01UT | オープン | |
| NEW | NP-IPV-01UR | オープン |

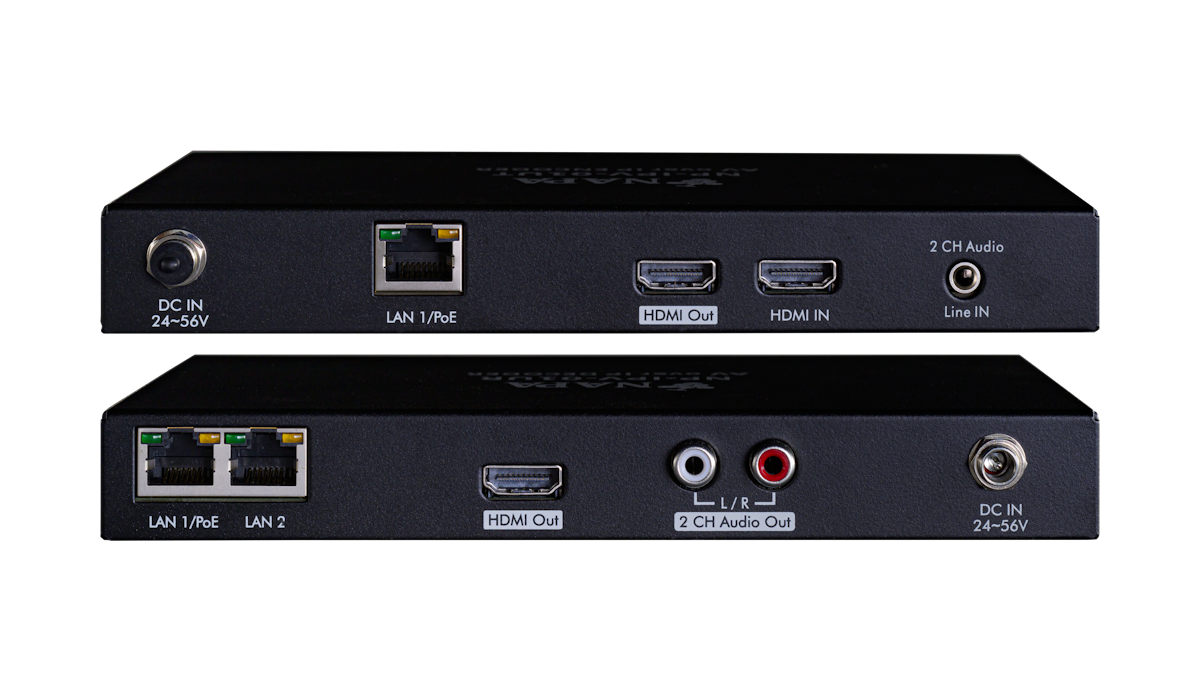

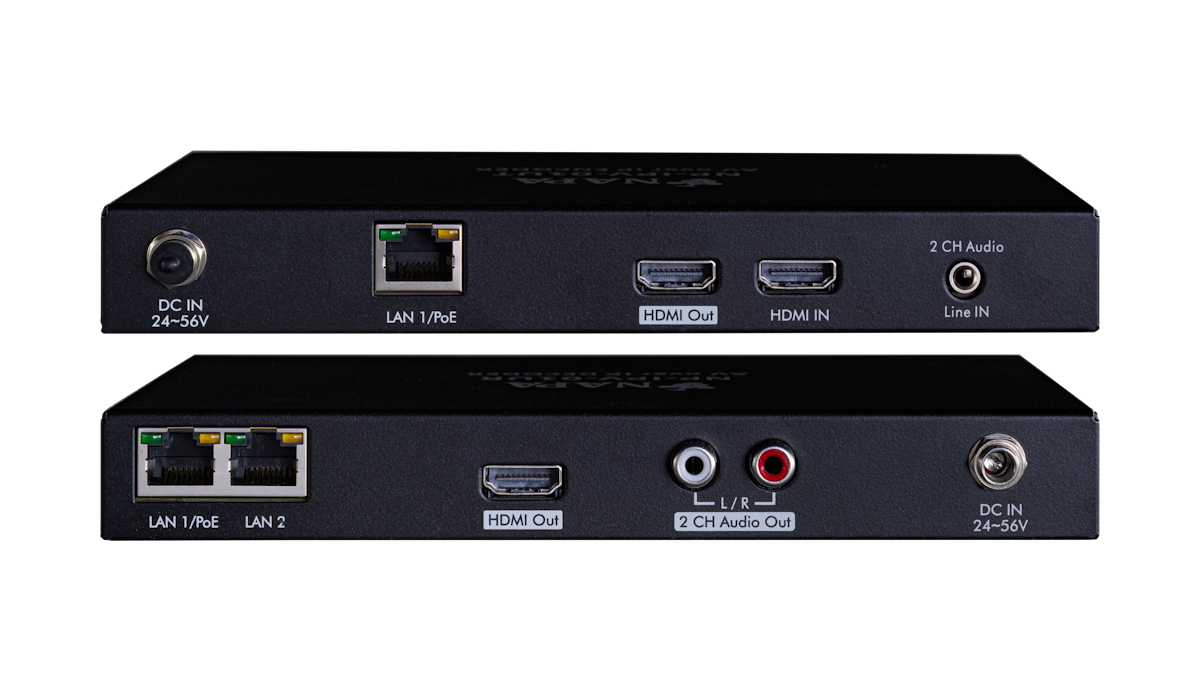

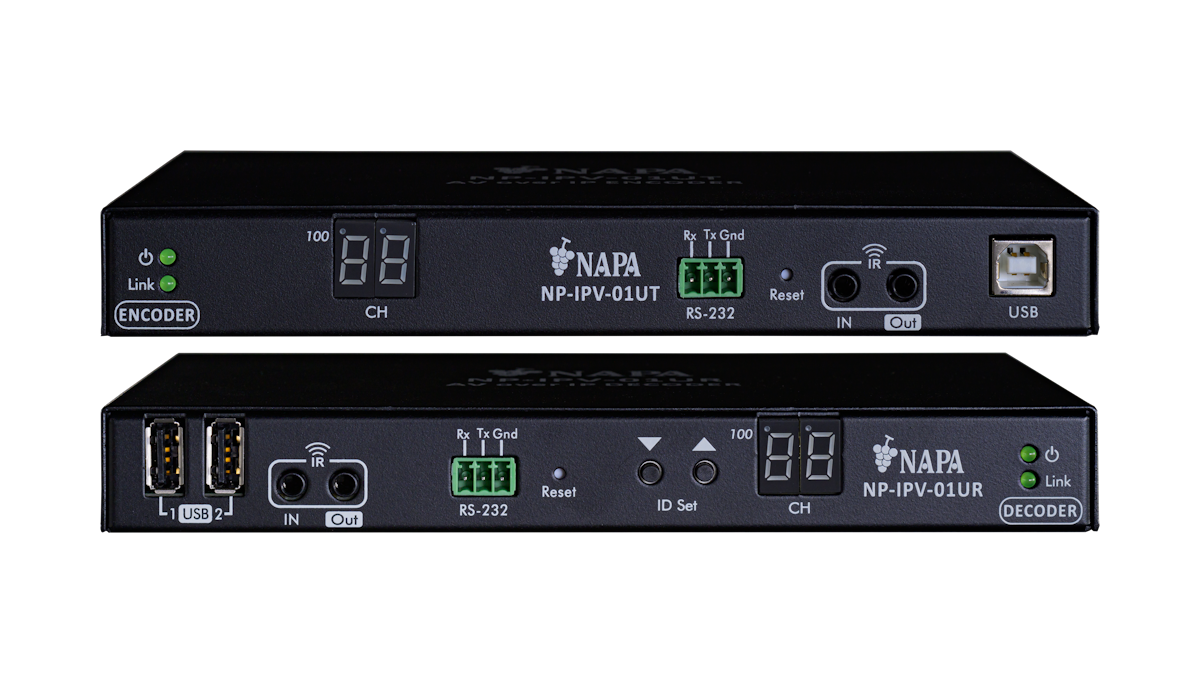

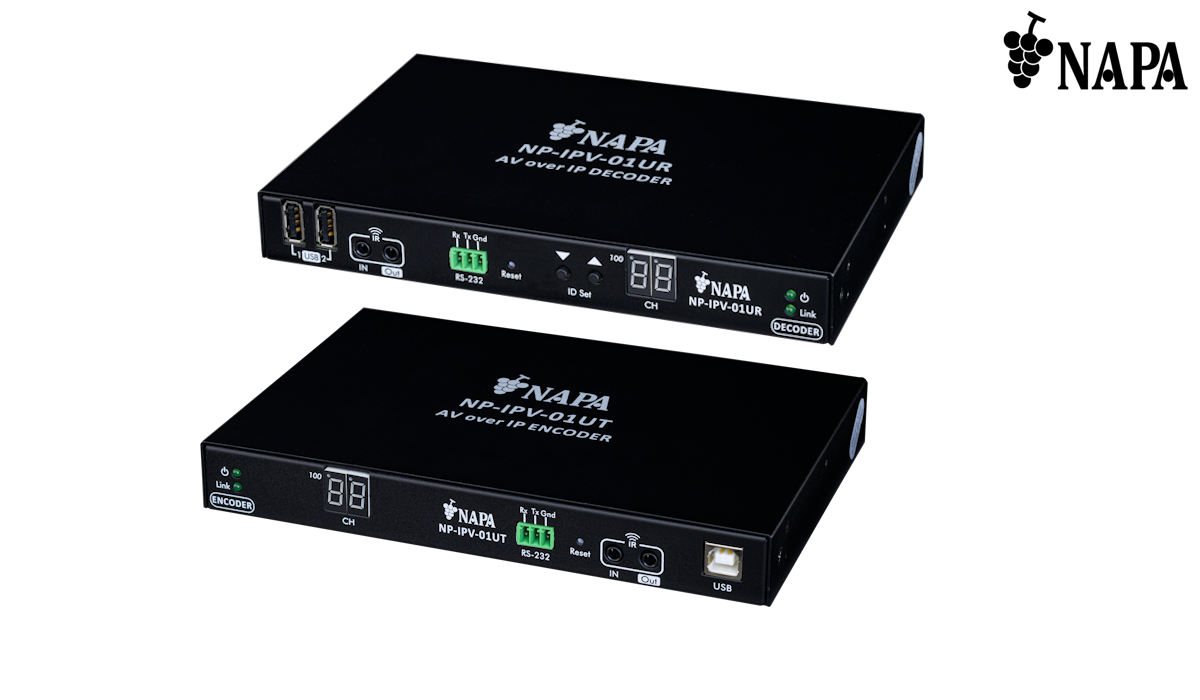

NP-IPV-01UT(エンコーダー)/ NP-IPV-01UR(デコーダー)は、4K@60 対応の HDMI 信号をツイストペアケーブルで長距離伝送する AV over IP 機器です。
RS-232C の双方向通信と IRリモコン信号、KVM の延長に対応しています。NP-IPV-01UT / NP-IPV-01UR はPoE 受電に対応しています。PoE 給電対応の 1GbE スイッチなどとツイストペアケーブル 1 本を接続するだけで動作します。
RS-232C の双方向通信と IRリモコン信号、KVM の延長に対応しています。NP-IPV-01UT / NP-IPV-01UR はPoE 受電に対応しています。PoE 給電対応の 1GbE スイッチなどとツイストペアケーブル 1 本を接続するだけで動作します。
| 項目 | NP-IPV-01UT | NP-IPV-01UR | |
|---|---|---|---|
| 映像音声入力 | HDMI | 1系統 | － |
| HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2 TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps Deep Color/HDR |
|||
| 640x480@60 ～ 2560x1600 Reduced Blanking 480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、 4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0) 色深度: 24/30/36 bits ※詳細は対応映像信号表を参照 |
|||
| PCM 2, 5.1, 7.1 Channel, Dolby Digital 5.1 Channel, Dolby Digital Plus, Dolby Digital True-HD, DTS 5.1 Channel, DTS-ES, DTS-HD High Resolution, DTS-HD Master Audio |
|||
| コネクター: HDMI Type A (19ピン) 最大距離: 5 m |
|||
| アナログ音声 | 1系統 | － | |
| ステレオL/R 入力インピーダンス: 20 kΩ アンバランス 最大入力レベル: 1Vrms | － | ||
| コネクター: 2チャンネル 3.5mmジャック | － | ||
| 1GbE | － | 1系統 | |
| ※対応映像信号と音声信号はHDMIと同一 | |||
| コネクター: RJ-45 最大距離: 100 m ケーブル: CAT5E/CAT6 |
|||
| 映像音声出力 | HDMI | 1系統 | 1系統 |
| HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2 TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps Deep Color/HDR |
|||
| 640x480@60 ～ 2560x1600 Reduced Blanking 480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、 4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0) 色深度: 24/30/36 bits ※詳細は対応映像信号表を参照 |
|||
| PCM 2, 5.1, 7.1 Channel, Dolby Digital 5.1 Channel, Dolby Digital Plus, Dolby Digital True-HD, DTS 5.1 Channel, DTS-ES, DTS-HD High Resolution, DTS-HD Master Audio |
|||
| コネクター: HDMI Type A (19ピン) 最大距離: 5 m |
|||
| アナログ音声 | － | 1系統 | |
| － | ステレオL/R 出力インピーダンス: 33 Ω アンバランス 最大出力レベル: 0.95Vrms |
||
| － | コネクター: 2チャンネル RCAピンジャック | ||
| 1GbE | 1系統 | － | |
| ※対応映像信号と音声信号はHDMIと同一 | |||
| コネクター: RJ-45 最大距離: 100 m ケーブル: CAT5E / CAT6 |
|||
| 制御I/F | RS-232C | 1系統 コネクター: ターミナルブロック (3ピン) | |
| LAN | 1系統 10Base-T/100Base-TX/1000Base-T コネクター: RJ-45 | ||
| USB | 1系統 HIDクラス相当、コネクター: Type-B (メス) | 2系統 HIDクラス相当、コネクター: Type-A (メス) | |
| IR入出力 | 1入力ポート・1出力ポート | ||
| 機能 | チャンネルディスプレイ、スケーラー機能(RX) | ||
| その他仕様 | 電源 | PoE受電、コネクター: RJ-45 (1GbE入力) | |
| 専用ACアダプター*3: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 48 V 0.5 A 24 W | |||
| 最大消費電力 | PoE受電時: 7.7 W 専用電源使用時: 7.7 W | PoE受電時: 8.5 W 専用電源使用時: 8.5 W |
|
| 外形寸法 | 190.4 (W) × 24.5 (H) × 127.2 (D) mm (突起物含まず) | ||
| 質量 | 0.70 kg | ||
| 温度 | 使用範囲: 0°C ～ +40°C、保存範囲: -20°C ～ +60°C | ||
| 湿度 | 10% ～ 80% (ただし結露なきこと) | ||
| 付属品 | ターミナルブロック (3ピン) x1、取付金具x2、IRケーブル | ||
| オプション | ACアダプター (NP-IPV-AC) | ||
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
