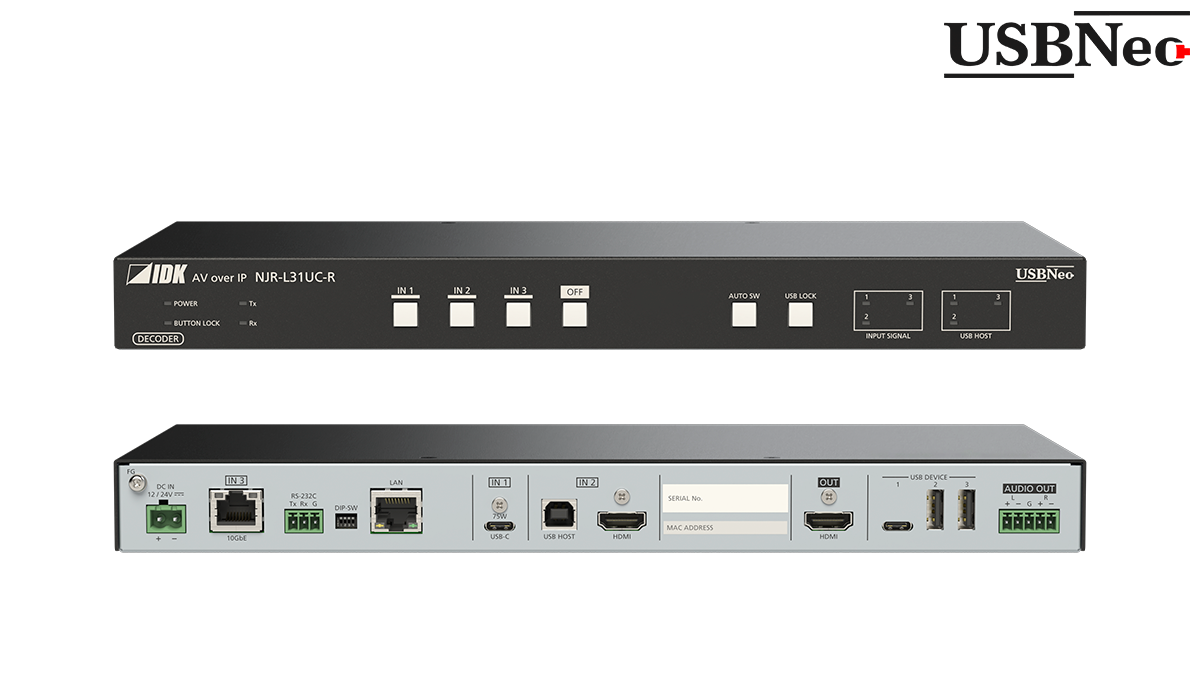

4K@60対応 HDMI/USB-Cデコーダー NJR-L31UC-R

  • 3入力 (USB-C/HDMI/10GbE CAT)
  • 1出力 (HDMI)
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • USB Type-C DisplayPort Alternate Mode入力対応
  • USB-Power Delivery対応 (75W)
販売状況 型番 標準価格
NEW NJR-L31UC-R 208,000 円 (税抜)
NJR-L21UC-T(エンコーダー)/NJR-L31UC-R(デコーダー)は、HDMI/USB-C映像信号と、RS-232C、LAN、USBをツイストペアケーブル(CAT6A)で長距離伝送するAV over IP機器です。映像信号は最大4K@60(4:4:4)、HDCP2.2に対応しています。
NJR-L21UC-T(エンコーダー)の映像入力は、USB-Cが1系統、HDMIが1系統あり、いずれか一方を10GbE CAT(SDVoE)に出力します。
NJR-L31UC-R(デコーダー)の映像入力は、USB-Cが1系統、HDMIが1系統、10GbE CAT(SDVoE)が1系統あり、いずれかをHDMIに出力します。

USBは、ホストが2系統、デバイスが3系統あり、ホスト切換、USBハブ機能を搭載しています。ホストは、機器内のデバイスと10GbE CAT(SDVoE)で接続された延長先のデバイスと接続が可能です。
映像入力のUSB-CコネクターはUSB Power Deliveryに対応しており最大75Wの電源供給が可能です。

制御用通信ポートとしてRS-232CとLANを装備し、コマンドを使用して本機を遠隔操作できます。
本機は、弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • DisplayPort Alternate Mode on USB Type-C
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
    • Deep Color対応
    • アンチストーム機能
  • 音声
    • 音声ディエンベッド
  • 制御入力
    • RS-232C、LAN
  • その他
    • EDIDエミュレート機能
    • コネクションリセット機能
    • ボタンロック機能
    • ラストメモリ機能
    • 入力チャンネル自動切換
    • USB PD (Power Delivery) (USB-C入力のみ)
    • USBホスト切換
項目NJR-L21UC-TNJR-L31UC-R
映像音声入力USB-C1系統
DisplayPort Alternate Mode on USB Type-C、DisplayPort 1.2、HDCP 1.4/2.2
640x480@60 ～ 3840x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 24/25/30/50/59.94/60 (4:4:4)
色深度:  24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大2チャンネル
サンプリング周波数:   32/44.1/48/88.2/96/176.4/192 kHz
基準レベル:  -20 dBFS、最大入力レベル:  0 dBFS
USB 2.0相当 ホスト側、RS-232C
USB PD (Power Delivery) 最大60 W (5V 3A, 9V 3A, 15V 3A, 20V 3A)
コネクター:  USB Type-C
最大距離:  2 m
HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x1600@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度:  24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数:  32/44.1/48/88.2/96/176.4/192 kHz
基準レベル:  -20 dBFS、最大入力レベル:  0 dBFS
コネクター:  HDMI Type A
最大距離:  30 m (1080p@60)、12 m (4K@60)
10GbE－1系統
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN/USB 2.0相当
コネクター:  RJ-45
最大距離:  100 m
ケーブル:  CAT6A (STP)
映像音声出力HDMI－1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x1600@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度:  24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数:  32/44.1/48/88.2/96/176.4/192 kHz
基準レベル:  -20 dBFS、最大出力レベル:  0 dBFS
コネクター:  HDMI Type A
最大距離:  30 m (1080p@60)、12 m (4K@60)
10GbE1系統－
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN/USB 2.0相当
コネクター:  RJ-45
最大距離:  100 m
ケーブル:  CAT6A (STP)
アナログ音声－1 系統
ステレオL/R
出力インピーダンス: 100 Ω バランス/50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: ターミナルブロック (5 ピン)
その他I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
USBホスト側 1系統 USB 2.0相当
コネクター: Type-B × 1
デバイス側 3系統 USB 2.0相当
コネクター: Type-C × 1、Type-A × 2
機能音声－音声ディエンベッド
制御状態通知
その他入力チャンネル自動切換、EDIDエミュレーション、ラストメモリー、アンチストーム、
コネクションリセット、ボタンロック、USBホスト切換 (3系統)
その他仕様電源DC 24 V 3.5 ADC 24 V 3.6 A
専用ACアダプター: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 24 V 5 A 120.0 W
最大消費電力89.6 W90.9 W
外形寸法310 (W) × 30 (H) × 160 (D) mm (突起物含まず)
質量1.7 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品電源コード (1.8 m) × 1、専用ACアダプター (1.5 m) × 1、ターミナルブロック (3ピン) × 1
ケーブル固定ブラケット × 2、結束バンド × 2ケーブル固定ブラケット × 3、結束バンド × 3
ターミナルブロック (5ピン) × 1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-L31UC-R Ver.2.0.0 0.5 MB PDF
設置ガイド NJR-L31UC-R Ver.2.0.0 0.6 MB PDF
テクニカルガイド NJR-L31UC-R Ver.2.0.0 1.3 MB PDF
コマンドガイド NJR-L31UC-R Ver.2.0.0 1.1 MB PDF
外形寸法図 NJR-L31UC-R 0.8 MB PDF
外形寸法図 NJR-L31UC-R 0.2 MB DXF
外形寸法図 NJR-L31UC-R ACアダプター 0.1 MB PDF
コマ図 NJR-L31UC-R 0.2 MB DXF/DWG
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
IP-NINJAR専用設定ソフトウェア (IP-NINJAR Configurator) 本ソフトウェアの提供は、弊社営業部までお問い合わせください。 None
EDID設定ツール Windows 11 ※.NET 8以上がインストールされている環境が必要。 Ver.1.5.0 7.6 MB ZIP
IDK デバイス探索ツール Windows 11 ※.NET 8以上がインストールされている環境が必要。 Ver.1.0.0 2.4 MB ZIP
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
オプション
シリーズ製品
概要
NJR-L21UC-T(エンコーダー)/NJR-L31UC-R(デコーダー)は、HDMI/USB-C映像信号と、RS-232C、LAN、USBをツイストペアケーブル(CAT6A)で長距離伝送するAV over IP機器です。映像信号は最大4K@60(4:4:4)、HDCP2.2に対応しています。
NJR-L21UC-T(エンコーダー)の映像入力は、USB-Cが1系統、HDMIが1系統あり、いずれか一方を10GbE CAT(SDVoE)に出力します。
NJR-L31UC-R(デコーダー)の映像入力は、USB-Cが1系統、HDMIが1系統、10GbE CAT(SDVoE)が1系統あり、いずれかをHDMIに出力します。

USBは、ホストが2系統、デバイスが3系統あり、ホスト切換、USBハブ機能を搭載しています。ホストは、機器内のデバイスと10GbE CAT(SDVoE)で接続された延長先のデバイスと接続が可能です。
映像入力のUSB-CコネクターはUSB Power Deliveryに対応しており最大75Wの電源供給が可能です。

制御用通信ポートとしてRS-232CとLANを装備し、コマンドを使用して本機を遠隔操作できます。
本機は、弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • DisplayPort Alternate Mode on USB Type-C
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
    • Deep Color対応
    • アンチストーム機能
  • 音声
    • 音声ディエンベッド
  • 制御入力
    • RS-232C、LAN
  • その他
    • EDIDエミュレート機能
    • コネクションリセット機能
    • ボタンロック機能
    • ラストメモリ機能
    • 入力チャンネル自動切換
    • USB PD (Power Delivery) (USB-C入力のみ)
    • USBホスト切換
閉じる
仕様 [PDF]

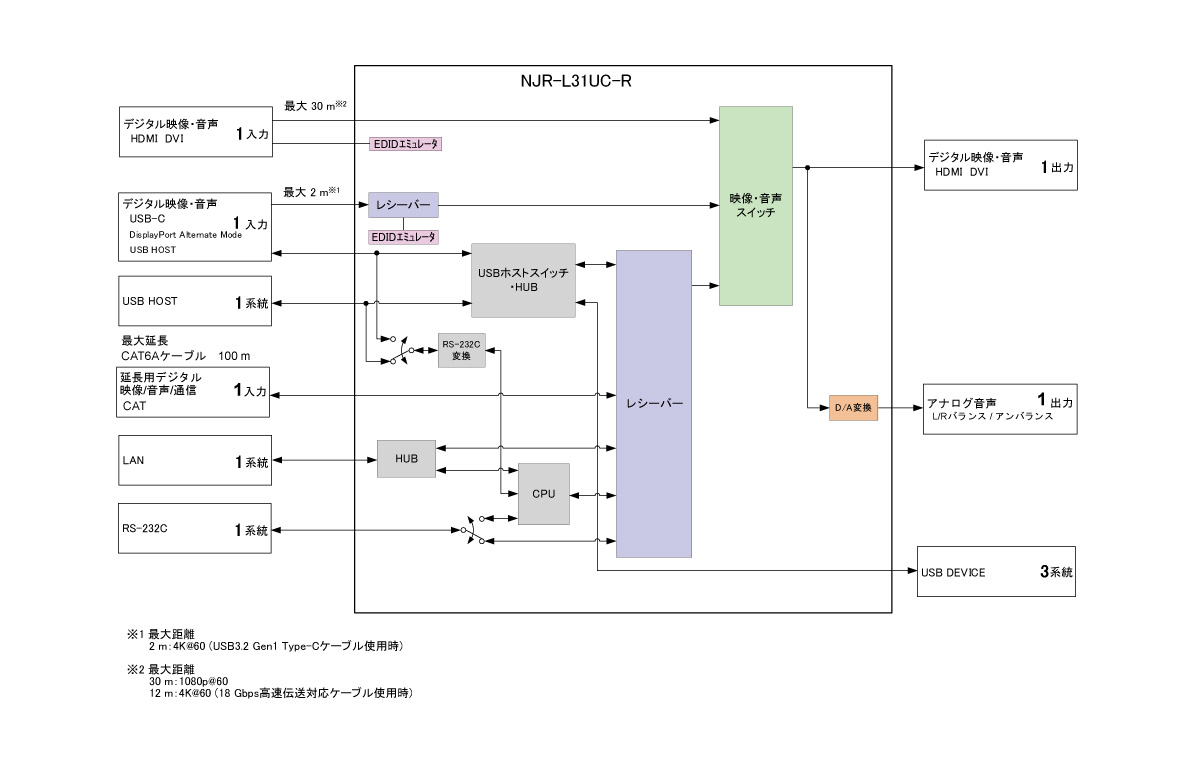

接続図
