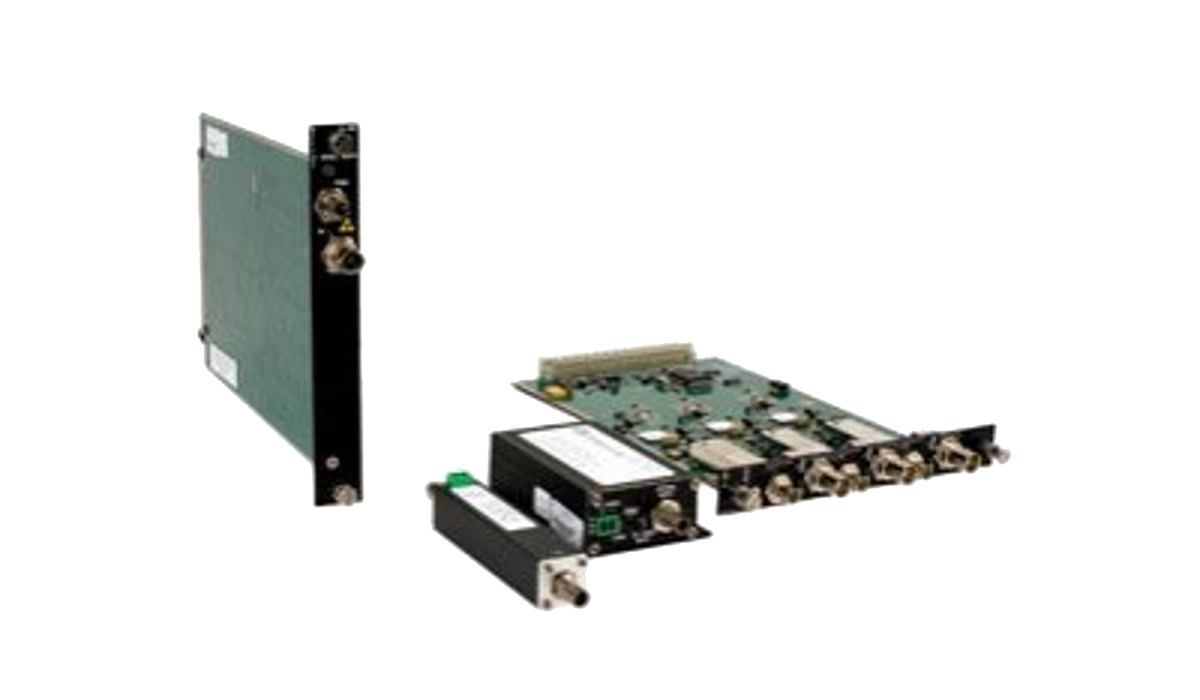

NTSC光ファイバー延長器 NTSC 1系統モデル 9110D

NTSC信号を光ファイバーで長距離伝送
最大延長57 km
スロットボードとスタンドアロンを選択可能
使用温度範囲: -40 ℃ ～ +74 ℃

重要なお知らせ

本製品は、弊社での販売取り扱いを終了いたしましたが、関連会社の株式会社アルバニクスにて取り扱いしております詳細はこちら >>

販売状況	型番	概要
完了品	9111D	スロットボード
完了品	9113D	ミニスタンドアロン
完了品	9114D	スタンドアロン

概要
仕様

TKH Security社製9111Dシリーズは、1チャンネルのコンポジットビデオ信号を1本の光ファイバで高画質伝送するデジタル式光送受信器です。9ビットデジタルPCMビデオエンコーディング処理により、高品質のSN比、ディファレンシャルフェーズ、ディファレンシャルゲインを実現しています。
9111Dシリーズはラックマウントタイプで、1チャンネル伝送タイプになります。

項目		内容
ビデオ部	ビデオフォーマット	NTSC、 PAL
	入力レベル	1Vp-p　　 75Ω
	ビデオ帯域	5Hz～6.5MHz　（-3dB）
	ディファレンシャルゲイン	0.01
	ディファレンシャルフェーズ	0.7°
	SN比	63dB以上
	エンコード方式	非圧縮９ビット　リニアPCM
	サンプリングレート	16MHz
	コネクタ	BNCコネクタ
機械的仕様	ケースサイズ	１スロットサイズ（9000シリーズシャーシ）
	外形寸法 (mm)	20.3(W)×154.9(H)×218.4(D)
	質量 (g)	136
環境仕様	使用温度範囲	-40℃～+74℃
	保存温度範囲	-55℃～+85℃
	湿度範囲	0～95%（但し結露なきこと）
電源部	電源電圧	6VDC
	消費電流　(9111DT)	200ｍA
	消費電流　(9111DR)	300ｍA

※ 製品の詳細に関しては、最新の仕様書をご確認ください。
