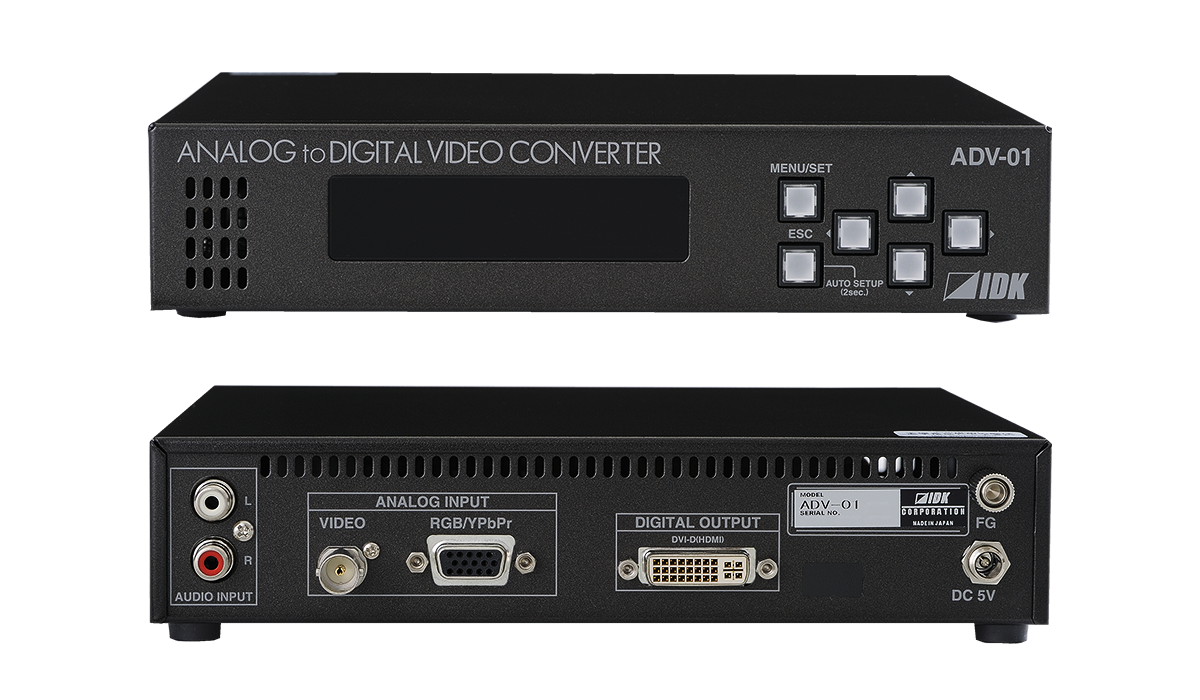

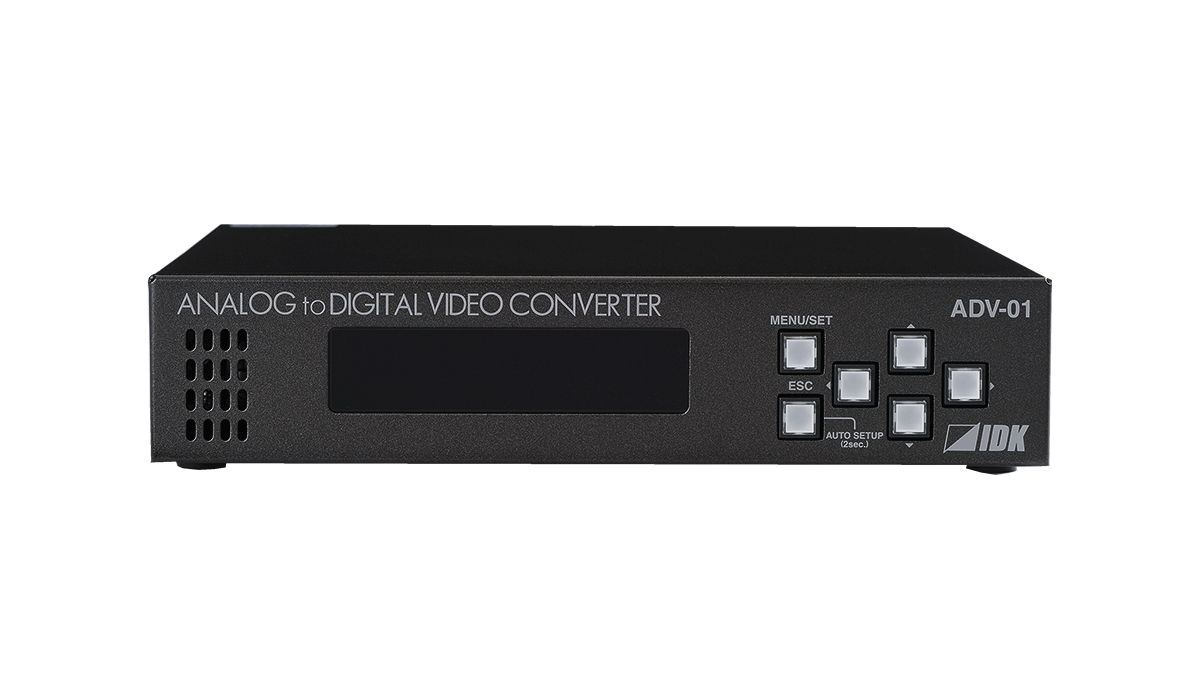

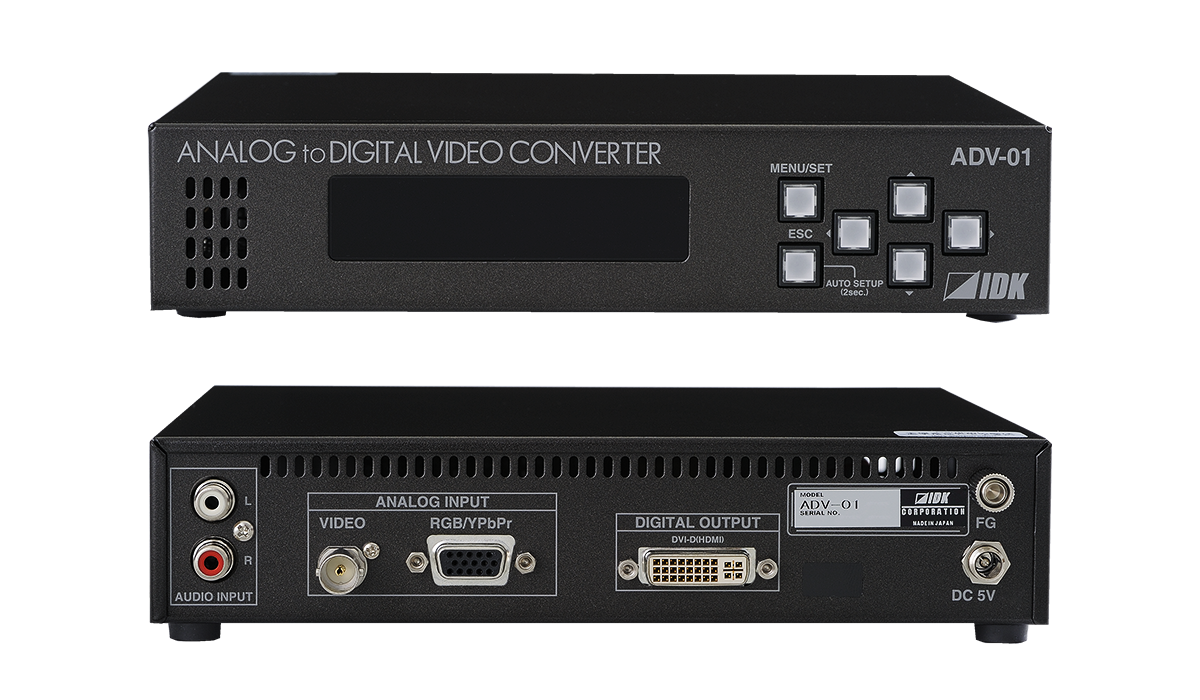

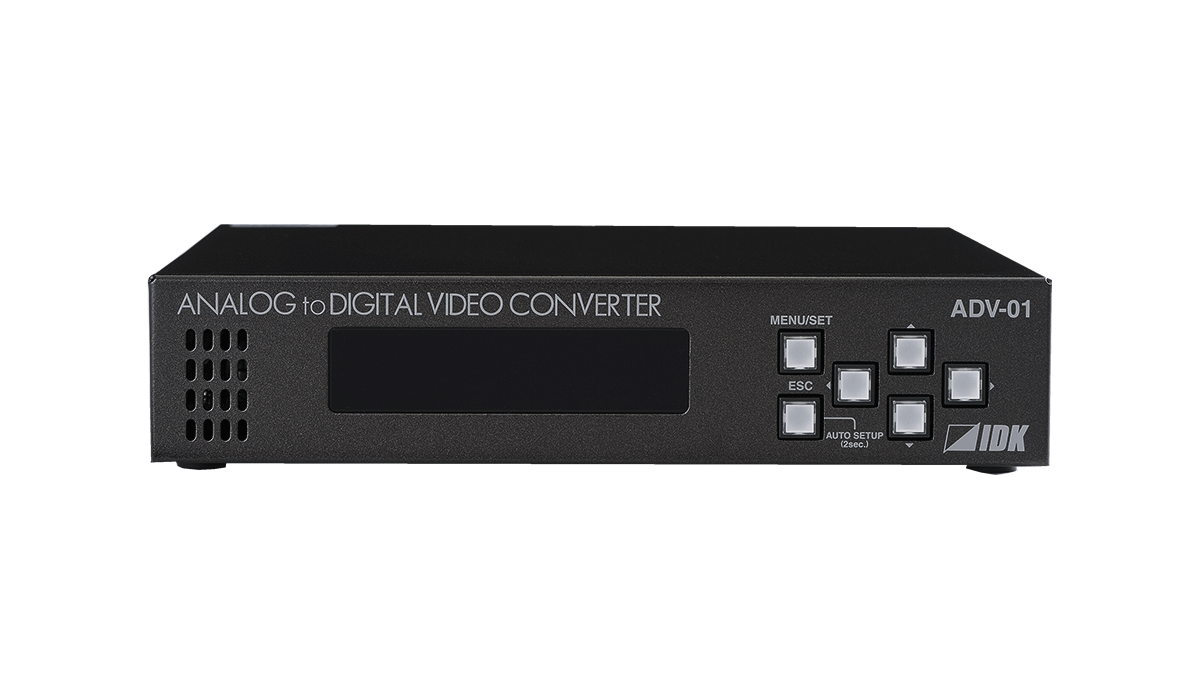

アナログ to HDMIコンバーター ADV-01

  • アナログ映像A/D変換機能
  • 最大1080p/WUXGA(RB)
  • ダブラー機能搭載 (480i/1080i)
  • EDID エミュレート機能
  • アナログ音声エンベッド機能
販売状況 型番 標準価格
販売中 ADV-01 120,000 円 (税抜)
アナログ（映像・音声）入力信号を、デジタル（映像・音声）信号に変換して出力する機器です。
特長
  • 映像
    • NTSC、PAL、VGA～QWXGAおよびSDTV/HDTV (D1～D5) などの、さまざまな映像フォーマットに対応
    • NTSC、PAL信号を3次元Y/C分離
    • 映像信号は10bit量子化による高画質なA/D変換が可能
    • 簡易ダブラー機能搭載 (480i、1080i)
    • ブライトネス、コントラストなどの調整機能
  • 音声
    • アナログ音声をHDMI信号にエンベッド可能
  • その他
    • EDIDエミュレート機能
    • 本体ACアダプター接続部はロック機構搭載
項目内容

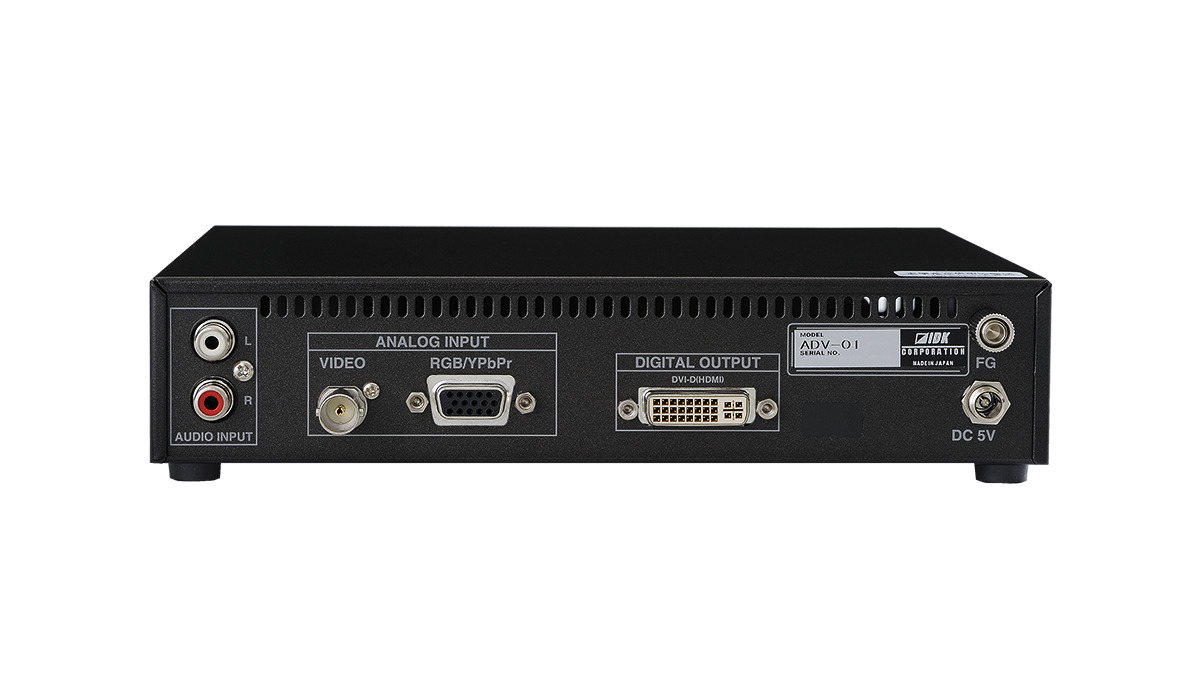

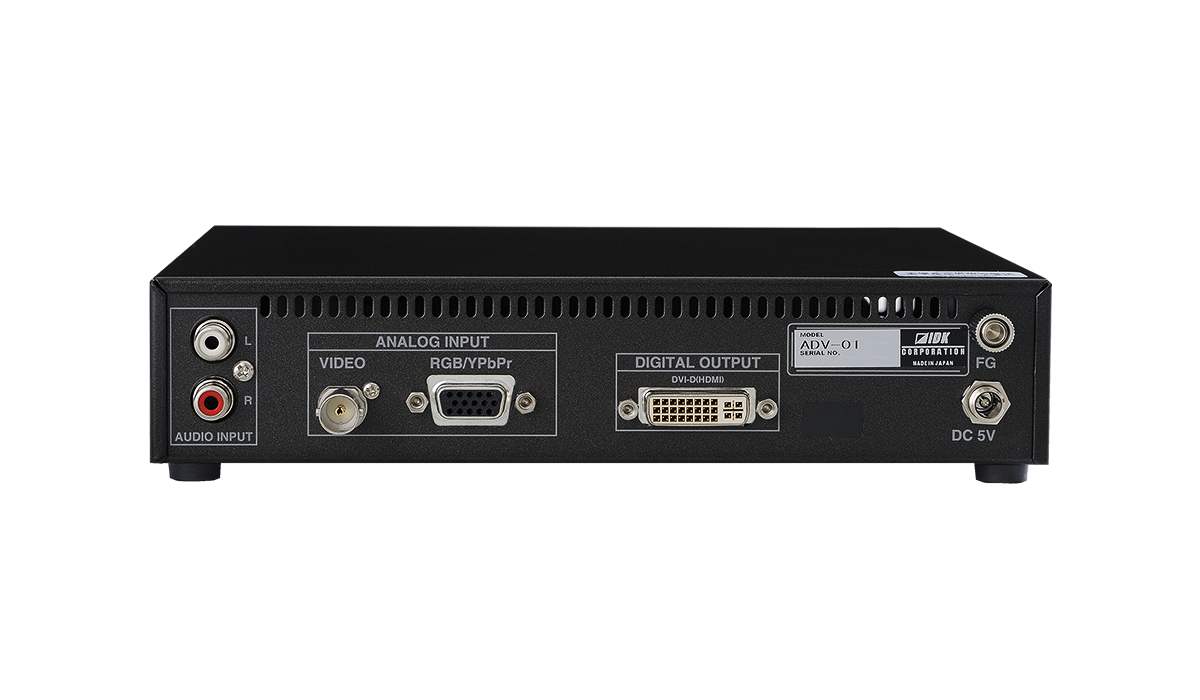

入力映像コンポーネント１系統　 コンポジットビデオ/アナログRGB/アナログYPbPrを自動認識
コンポジットビデオ：1.0 V[p-p]/75 Ω
アナログRGB：0.7 V[p-p] （Sync on Green時1.0 V[p-p]）/75 Ω
　　　　　　　　 HS/VS TTLレベル、Sync on Green
アナログYPbPr：1.0 V[p-p]（Y）/0.7 V[p-p]（Pb・Pr）/75 Ω
EDIDエミュレート機能搭載
コネクタ：高密度D-sub15ピン・メス
対応フォーマットNTSC/PAL
VESA：ドットクロック 25 MHｚ～162 MHｚ（VGA～QWXGA）
※WUXGA/QWXGAはReduced Blankingのみ対応しています。
SDTV/HDTV：480i/480p/576i/576p/720p/1080i/1080p
コンポジット１系統　　
コンポジットビデオ：1.0 V[p-p]/75 Ω
コネクタ：BNC
対応フォーマットNTSC/PAL
入力音声アナログオーディオ1系統　ステレオL/R　アンバランス信号
入力インピーダンス：24 ｋΩ
基準レベル：-10 dBu　　最大入力レベル：+10 dBu
コネクタ：RCAピンジャック
出力映像HDMI/DVI１系統
HDMI：TMDS　シングルリンク
DVI：DVI　1.0シングルリンク
色深度：24bit、30bit　Deep Color
ケーブル補償機能搭載
コネクタ：DVI-I(29ピン）・メス
※アナログ信号は使用できません。
出力音声デジタルオーディオ1系統
2チャンネルリニアPCM
サンプリング周波数：48 kHz、量子化ビット数：24 bit
基準レベル：-20 dBFS　　最大出力レベル：0 dBFS
コネクタ：DVI-I(29ピン）・メス
※入力のアナログオーディオ L/Rをエンベデット出力
ケーブル最大延長距離デジタル出力部最大10 m ～ 50 m
機能映像3次元Y/C分離、Deep Color出力、簡易ダブラー（480i、1080i）出力、画像調整機能（ブライトネス、コントラストなど）
音声アナログオーディオをエンベデッド出力
その他キーロック機能、ラストメモリー
その他仕様ACアダプター入力 ： AC ～ 100 V - 240 V ±10%　　50 Hz/60 Hz±3 Hz
出力 ： DC 5V 2A 10.0W（専用ACアダプター付属）
消費電力約7 W
外形寸法210（W）×44（H）×200（D） mm　　（EIAハーフラック1U、突起物含まず）
質量1.3 kg
温度使用範囲 ： 0 ℃ ～ +40 ℃
保存範囲 ： -20 ℃ ～ +80 ℃
湿度使用範囲 ： 20 % ～ 90 %（ただし結露なきこと）
保存範囲 ： 20 % ～ 90 %（ただし結露なきこと）
付属品ネジ式ロック付きACアダプター(1.5 m)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 ADV-01 Ver.2.4.0 0.3 MB PDF
ユーザーズガイド ADV-01 Ver.3.3.0 1.2 MB PDF
外形寸法図 ADV-01 0.1 MB PDF
外形寸法図 ADV-01 34.2 KB DXF
外形寸法図 ADV-01 ACアダプター 39.4 KB PDF
コマ図 ADV-01 0.1 MB DXF/DWG
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
オプション
関連製品
概要
アナログ（映像・音声）入力信号を、デジタル（映像・音声）信号に変換して出力する機器です。
特長
  • 映像
    • NTSC、PAL、VGA～QWXGAおよびSDTV/HDTV (D1～D5) などの、さまざまな映像フォーマットに対応
    • NTSC、PAL信号を3次元Y/C分離
    • 映像信号は10bit量子化による高画質なA/D変換が可能
    • 簡易ダブラー機能搭載 (480i、1080i)
    • ブライトネス、コントラストなどの調整機能
  • 音声
    • アナログ音声をHDMI信号にエンベッド可能
  • その他
    • EDIDエミュレート機能
    • 本体ACアダプター接続部はロック機構搭載
閉じる
仕様 [PDF]

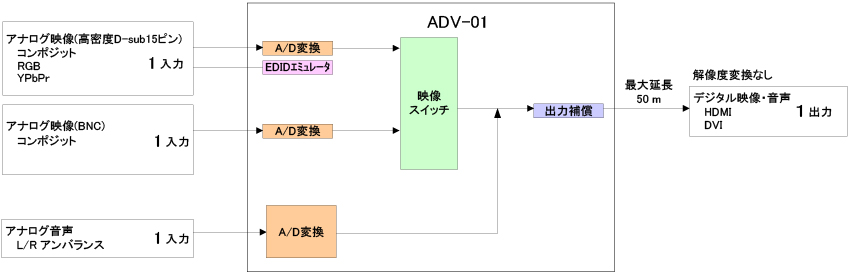

接続図
