4K@30対応 モジュラー型シームレスマトリクススイッチャー DMX202
- 最大64入力64出力
- 最大4K@30
- HDCP 1.4
- シームレス切換
- ピクチャー・イン・ピクチャー機能搭載 (最大2画面)
- 音声エンベッド/ディエンベデッド機能
- 入力映像をWebブラウザ上でプレビュー可能
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | DMX202 |
DMXシリーズはスケーラーを搭載した4K@30、完全シームレス対応のマトリクススイッチャーです。スケーラーを搭載しているのでシームレス切換だけでなくビデオウォールとしても運用が可能です。入出力カードは多様な信号フォーマットに対応しており、ボード単位で選択が可能となっています。PinP（ピクチャ・イン・ピクチャ）機能を搭載しており、1つの表示器に2ウインドウまで表示可能です*。

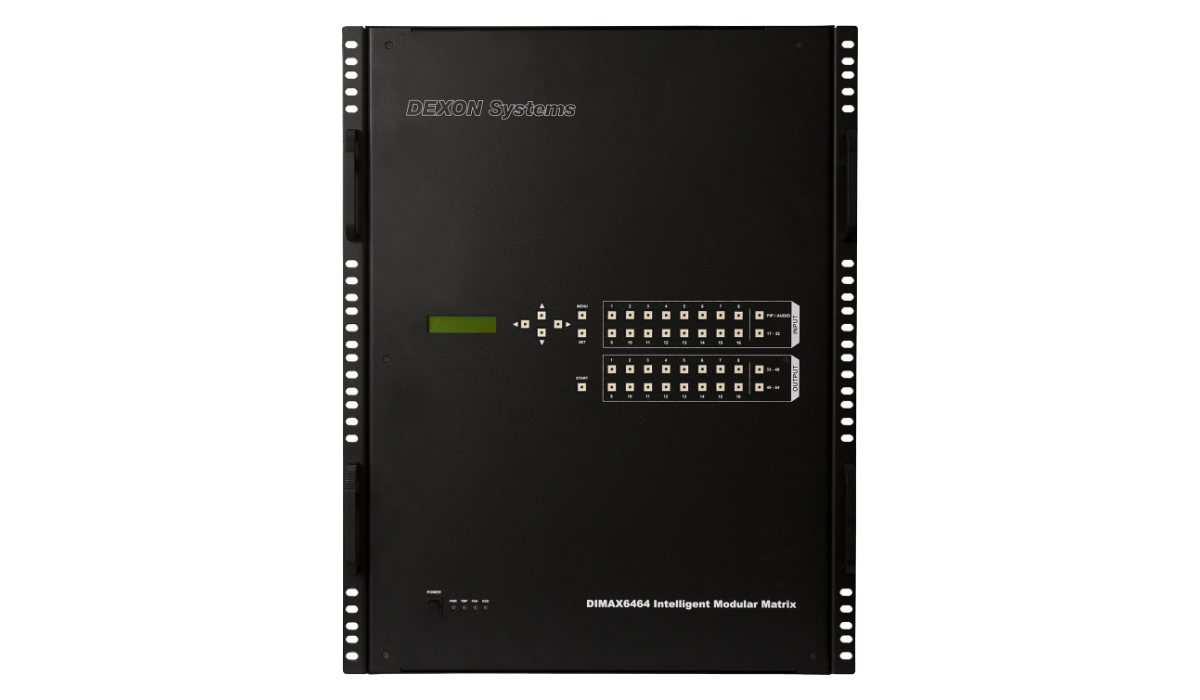

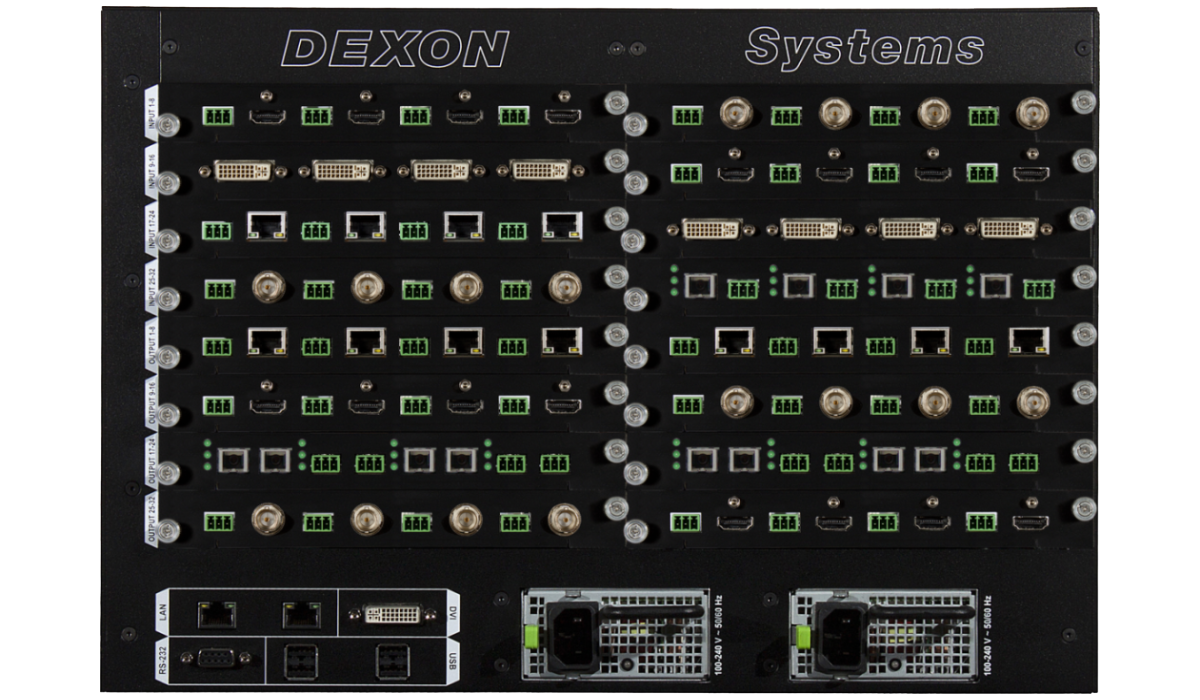

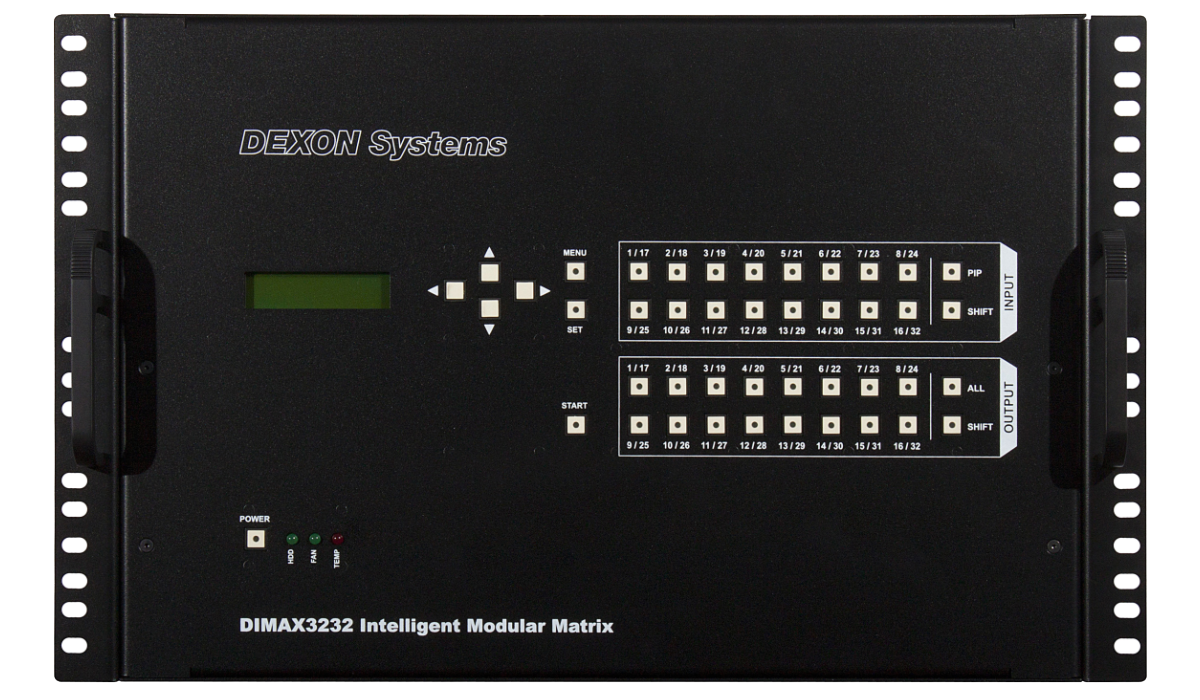

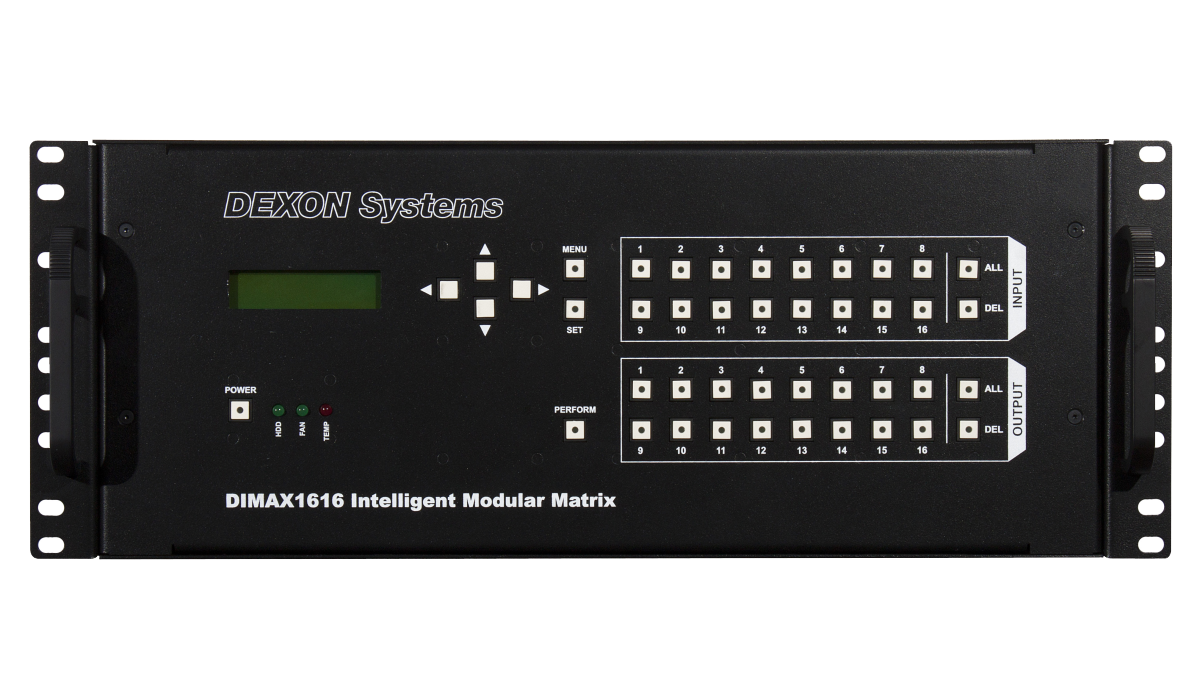

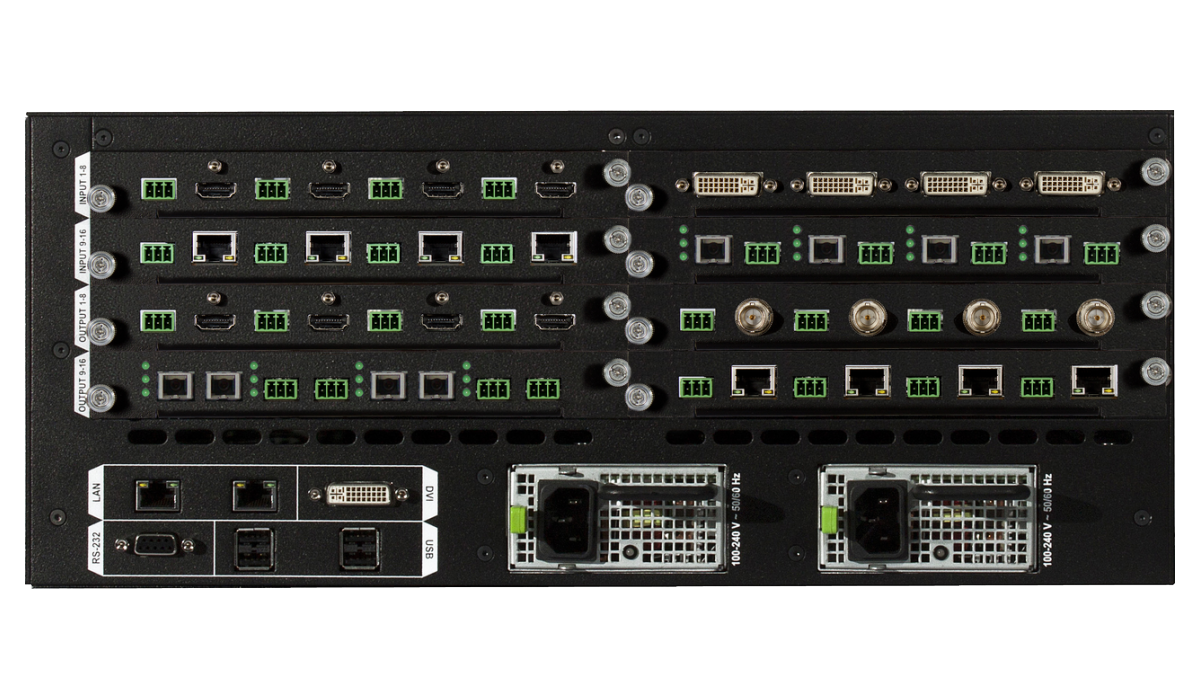

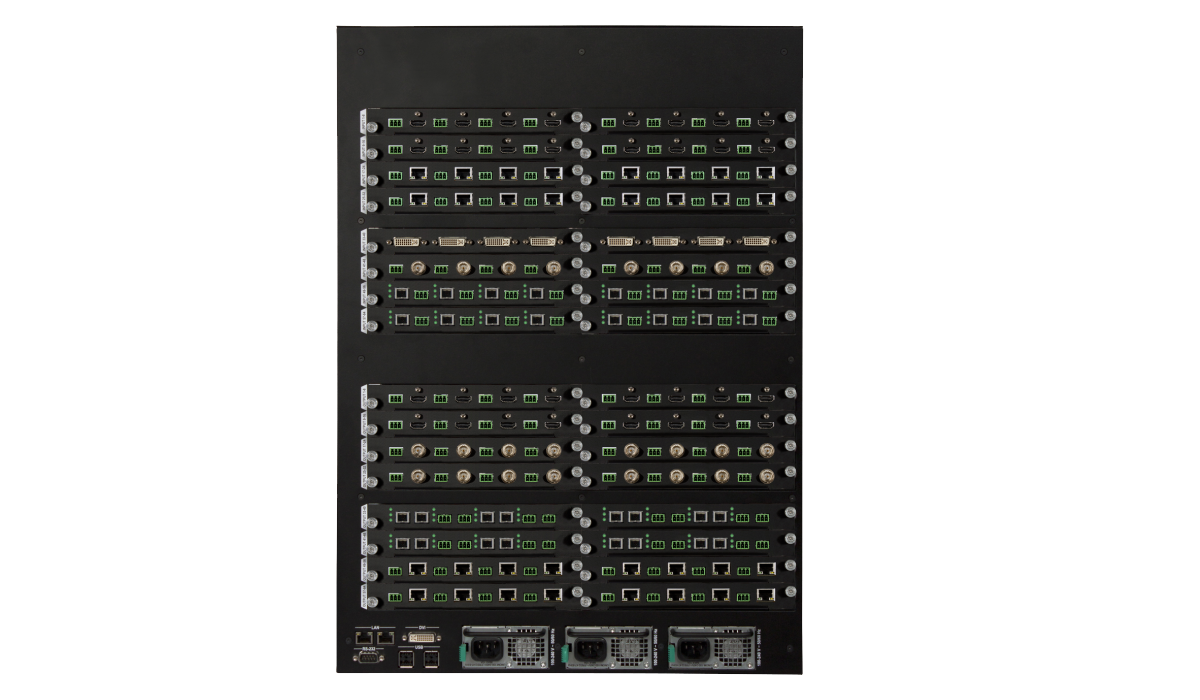

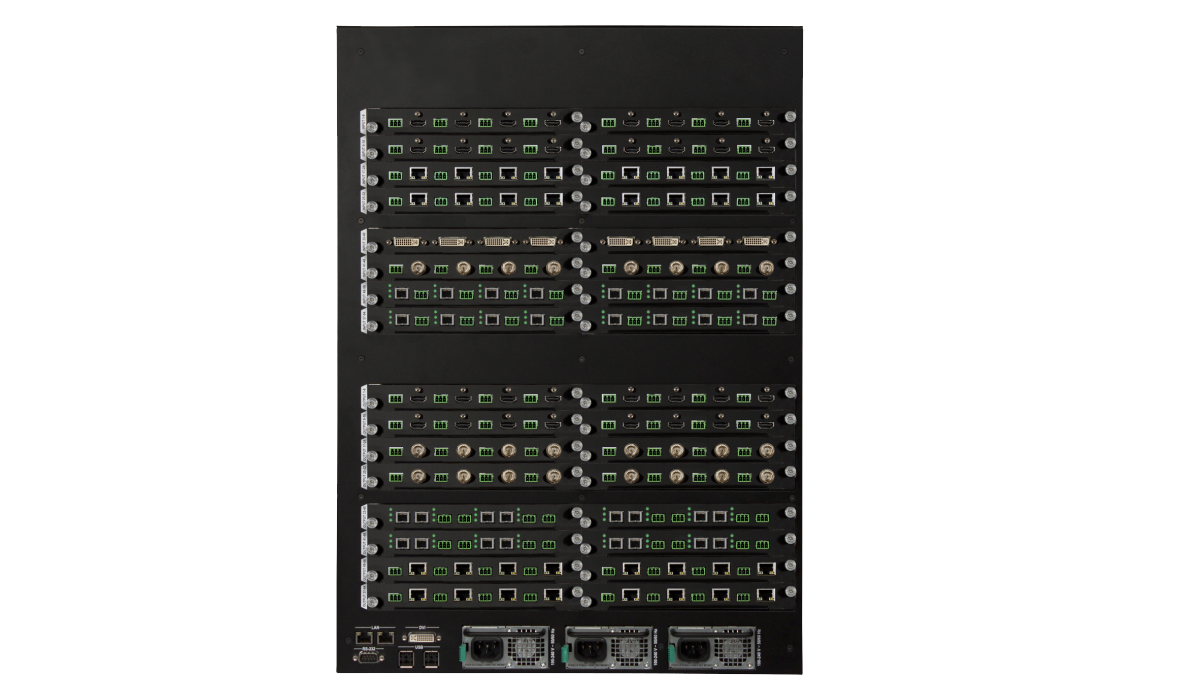

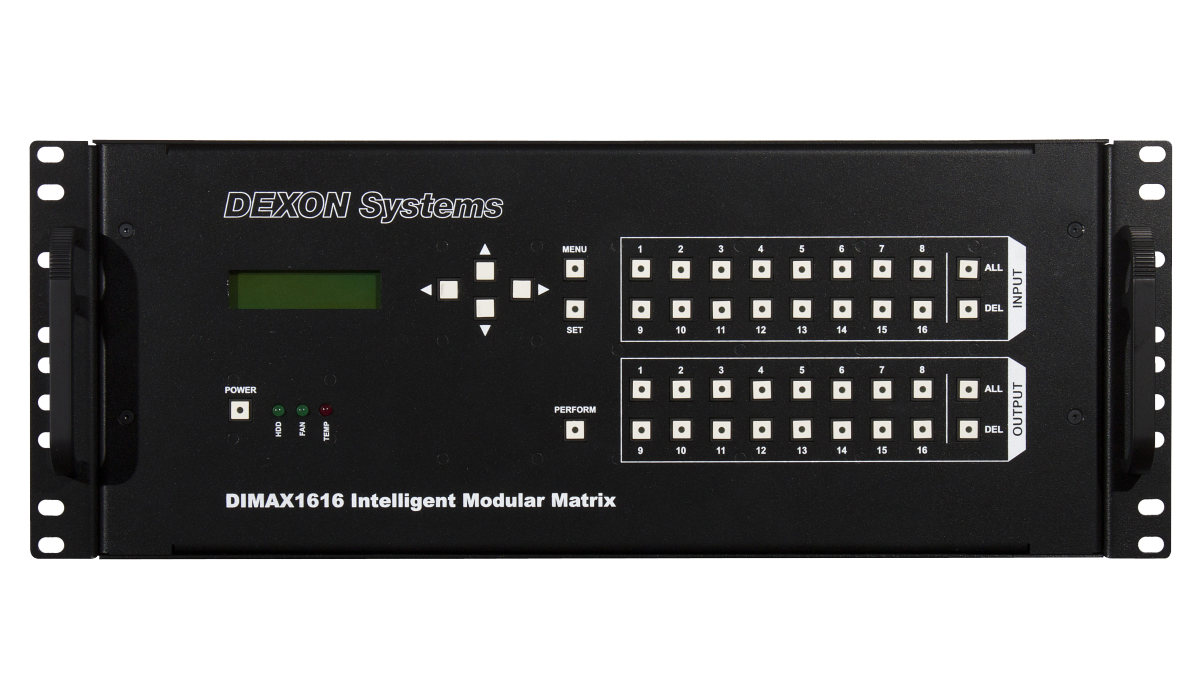

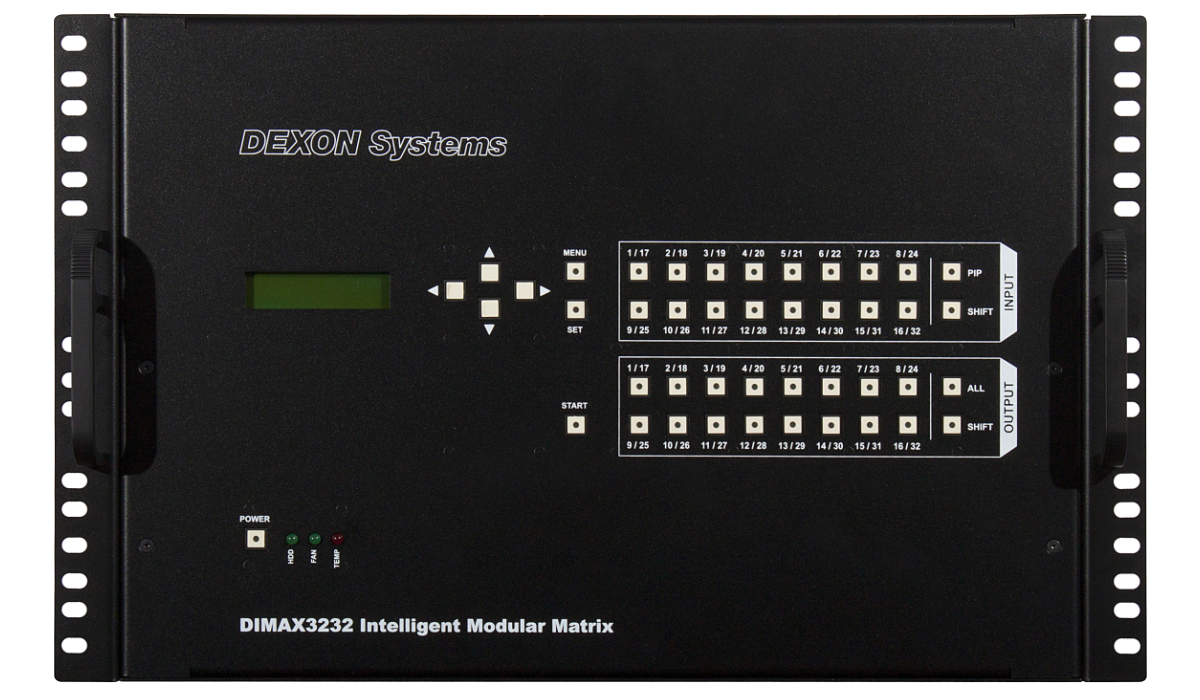

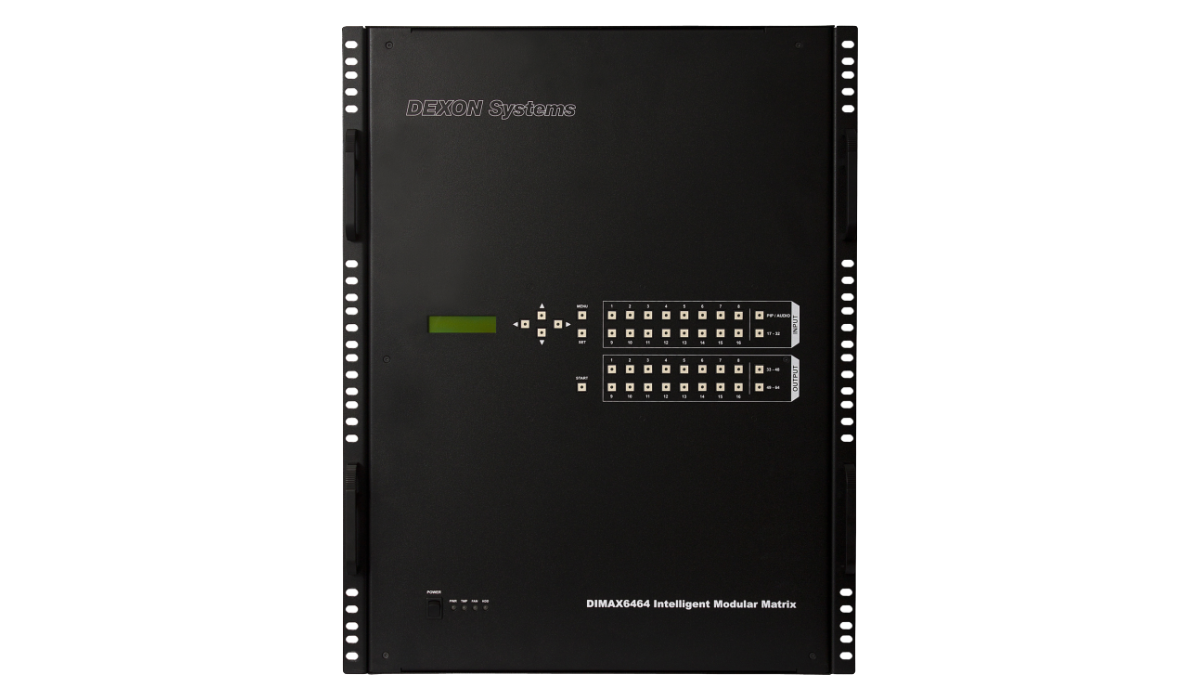

またアナログ音声のエンベデッド、ディエンベデッドにも対応しています。ブラウザからの制御、LAN（コマンド）制御、RS-232Cからの制御が可能です。本体シャーシは4U、7U、14Uが用意されており、最大64入力64出力（14U） のマトリクスを構成することが可能です。
* 目地をまたいでの表示は出来ません。
またアナログ音声のエンベデッド、ディエンベデッドにも対応しています。ブラウザからの制御、LAN（コマンド）制御、RS-232Cからの制御が可能です。本体シャーシは4U、7U、14Uが用意されており、最大64入力64出力（14U） のマトリクスを構成することが可能です。
* 目地をまたいでの表示は出来ません。
| 項目 | 内容 | |
|---|---|---|
| OS | エンベデッドOS (Windows Embedded) | |
| TCP/IPネットワーク機能 | 10 / 100 / 1000BASE-T | |
| I/Oペリフェラル | USBキーボード・マウス | |
| 映像入力数 | Min. 4入力 ～ Max. 64入力 | |
| 映像ユニバーサル入力 | 対応フォーマット | デジタル：HDMI / DVI (HDCP対応) アナログ：RGB / コンポジット / コンポーネント / S-ビデオ |
| 対応解像度 | HDMI / DVI：640x480 ～ 1920x1200@60 RGB：640x480 ～ 1920x1080@60 コンポーネント：576i / 576p / 720p / 1080i / 1080p Video：PAL / NTSC |
|
| コネクタ | DVI-I | |
| 映像HDMI / DVI入力 | 対応フォーマット | HDMI / DVI (HDCP 1.4対応) |
| 対応解像度 | 640x480 ～ 4K@30 | |
| コネクタ | HDMI Type A | |
| 映像HDBaseT入力 | 対応フォーマット | HDMI / DVI (HDCP 1.4対応) |
| 対応解像度 | 640x480 ～ 4K@30 | |
| ケーブル | Cat5e / Cat6 | |
| 最大延長距離 | 100 m (1080p) | |
| コネクタ | RJ-45 | |
| 映像SDI入力 | 対応フォーマット | 3G / HD / SD-SDI (SMPTE 424M / 425M / 292M / 259M) |
| コネクタ | BNC | |
| 映像ビデオ入力 | 対応フォーマット | PAL / NTSC |
| コネクタ | D-sub26ピン (専用BNC変換ケーブル付属) | |
| 音声入力 | 入力数 | Min. 4入力 ～ Max. 64入力 |
| コネクタ | デジタル音声：HDMI / RJ-45 / SC アナログLR音声：ターミナルブロック |
|
| 映像出力数 | Min. 4出力 ～ Max. 64出力 | |
| 映像HDMI / DVI出力 | 対応フォーマット | HDMI / DVI (HDCP対応) |
| 対応解像度 | 640x480 ～ 4K@30 | |
| コネクタ | HDMI TypeA | |
| 映像HDBaseT出力 | 対応フォーマット | HDMI / DVI (HDCP対応) |
| 対応解像度 | 640x480 ～ 4K@30 | |
| 最大延長距離 | 100 m (1080p) | |
| コネクタ | RJ-45 | |
| 音声出力 | デジタル音声：HDMI / RJ-45 / SC アナログLR音声：ターミナルブロック |
|
| 機能 | スキャンコンバート部 | ウインドウアスペクト保持、画像調整 (表示位置、表示サイズ、クロッピング等)、完全シームレス切換 (ウインドウの入力ソース切換) (注1) |
| その他 | PinP機能、映像音声非連動切換、レイアウト保存 (32パターン)、日本語対応ブラウザー搭載、プレビュー機能 (オプション) (注2) | |
| その他仕様 | 制御 | LAN: 2系統 RJ-45 |
| RS-232C: 1系統 D-sub9ピン・オス |
||
| 電源 | AC 100 V ～ 240 V (50 Hz / 60 Hz) | |
| 二重化電源 | オプション選択可能 (14Uモデルは三重化電源が選択可能) | |
| 消費電力 (注3) | 4U 最大約 350 W 7U 最大約 550 W 14U 最大約 750 W |
|
| 外形寸法 | 4U 483 (W) x 178 (H) x 526 (D) mm (突起物含まず) 7U 483 (W) x 296 (H) x 526 (D) mm (突起物含まず) 14U 483 (W) x 613 (H) x 526 (D) mm (突起物含まず) |
|
| その他仕様 | 質量 | モデルと挿入カード数に依存しますのでお問い合わせください |
| 温度 | 使用範囲 : +5 ℃ ～ +40 ℃ 保存範囲：0 ℃ ～ +50 ℃ |
|
| 湿度 | 使用 / 保存範囲：10 % ～ 90 % (ただし結露なきこと) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
