4K@60対応 HDBaseT延長器 ウォールプレートモデル DXW-1
- 最大4K@30/4K@60 (4:2:0)
- HDCP 1.4/2.2
- 最大延長60 m (Cat5e/Cat6)
- RS-232C/IR伝送対応
- 片側電源供給で動作可能
- 日本国内規格のコンセントボックスサイズ対応
重要なお知らせ
本製品は、弊社での販売取り扱いを終了いたしましたが、関連会社の株式会社アルバニクスにて取り扱いしております 詳細はこちら >>
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| 完了品 | DXW-1-S1 | 送受信機セット・最大延長60 m |

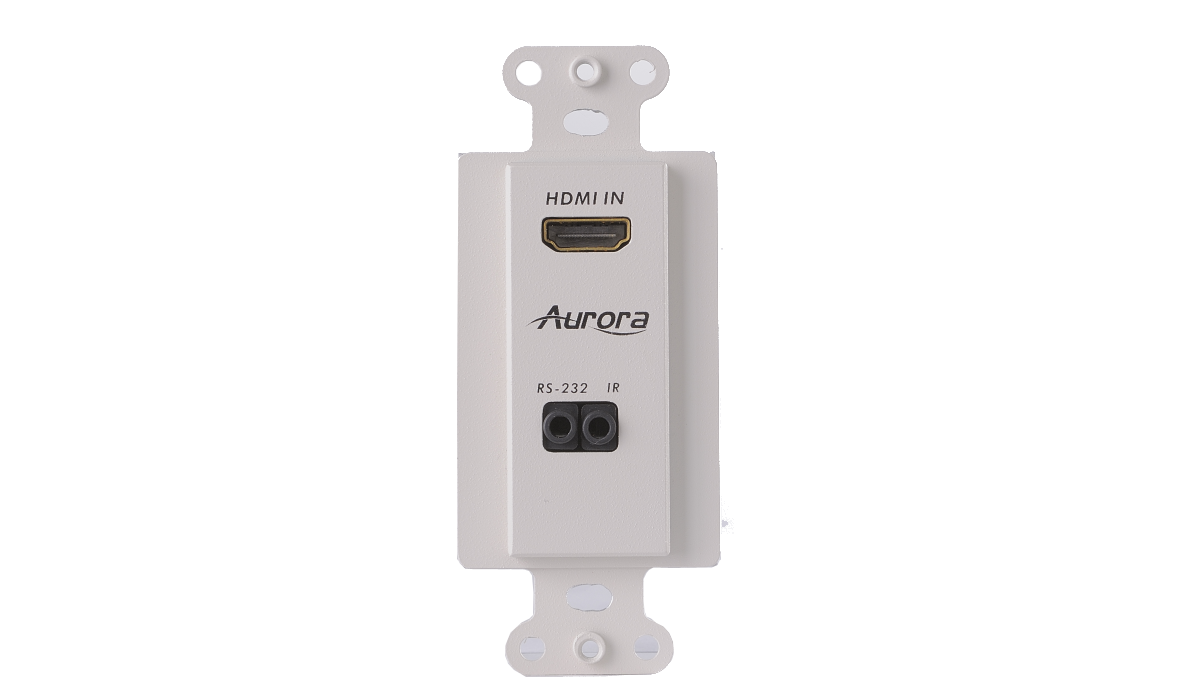

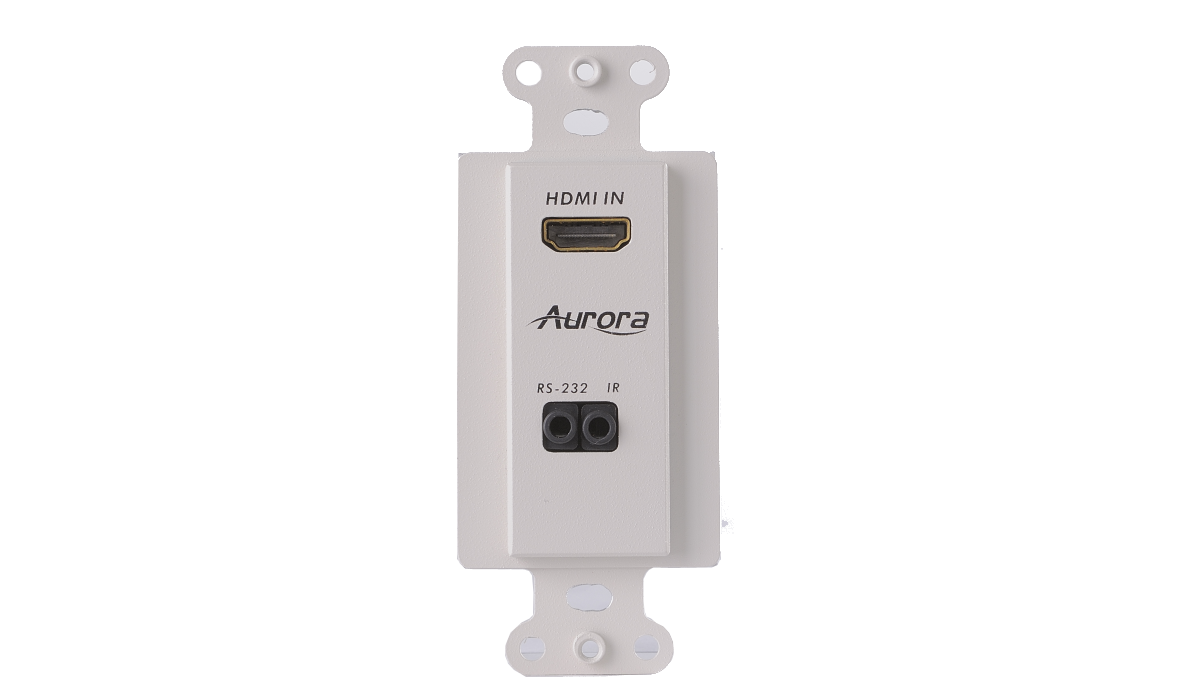

DXW-1は、日本の電工サイズに対応したコンセントパネルタイプの延長器です。※1
HDBaseTに対応しており、接続はCat5e/Cat6ケーブルを使用します。またPoHに対応しており、送信器への電源供給は受信器※2から行います。
Cat5e/Cat6ケーブル1本で、映像と音声、RS-232C、IRを最大60m伝送できます。
※1 一部のパネルやボックスに関しては、「電工サイズ」と表記があっても利用できない場合がございます。ご利用前に、弊社デモ機での確認をお勧め致します。

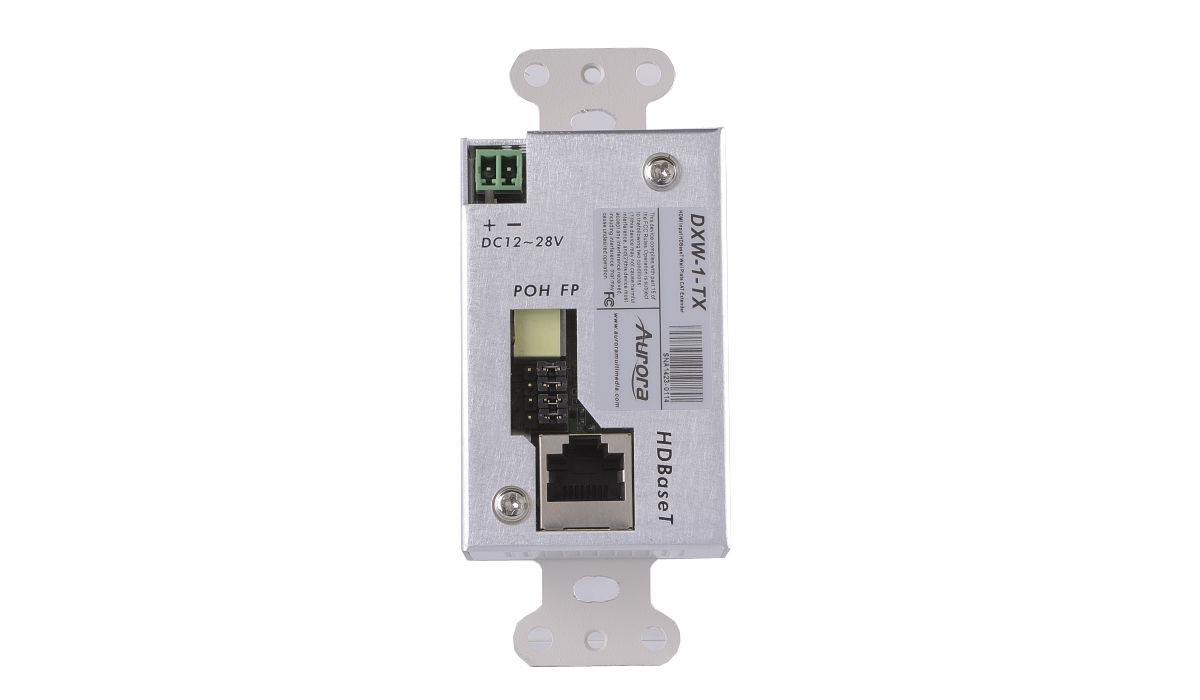

※2 DXW-1はHDMIツイストペアケーブル延長送信器：DXW-1-TXとHDMIツイストペアケーブル延長受信器：DXE-CAT-RX1とセットでの販売となります。
HDBaseTに対応しており、接続はCat5e/Cat6ケーブルを使用します。またPoHに対応しており、送信器への電源供給は受信器※2から行います。
Cat5e/Cat6ケーブル1本で、映像と音声、RS-232C、IRを最大60m伝送できます。
※1 一部のパネルやボックスに関しては、「電工サイズ」と表記があっても利用できない場合がございます。ご利用前に、弊社デモ機での確認をお勧め致します。
※2 DXW-1はHDMIツイストペアケーブル延長送信器：DXW-1-TXとHDMIツイストペアケーブル延長受信器：DXE-CAT-RX1とセットでの販売となります。
DXW-1-S1

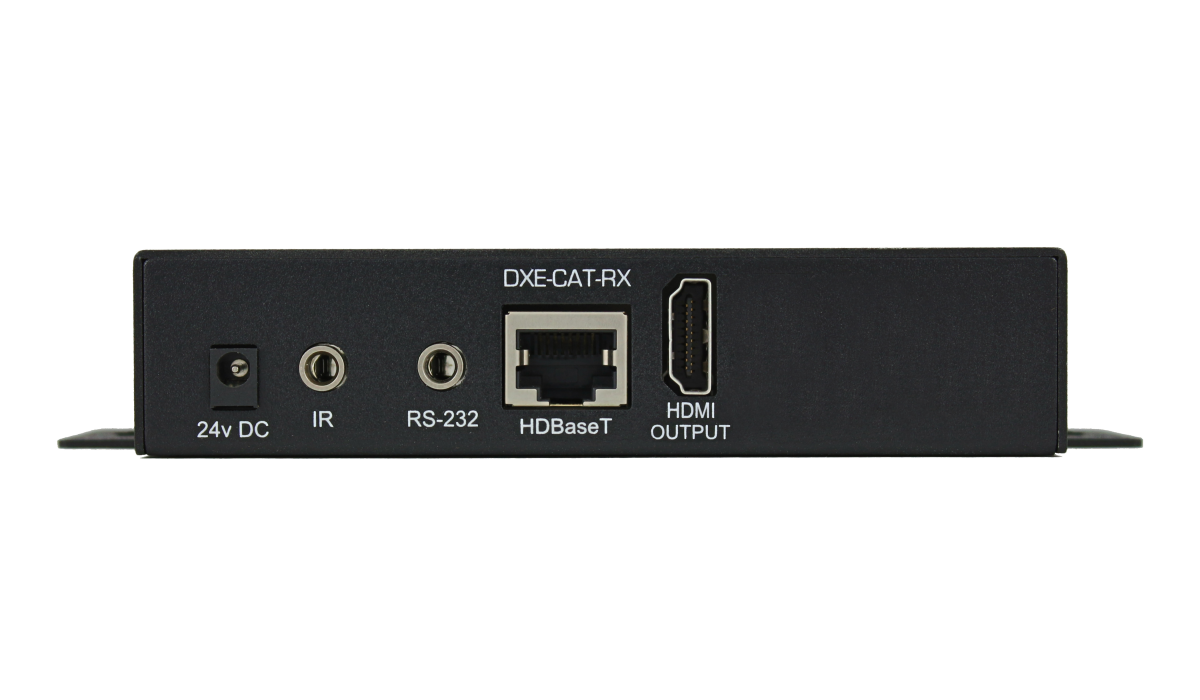

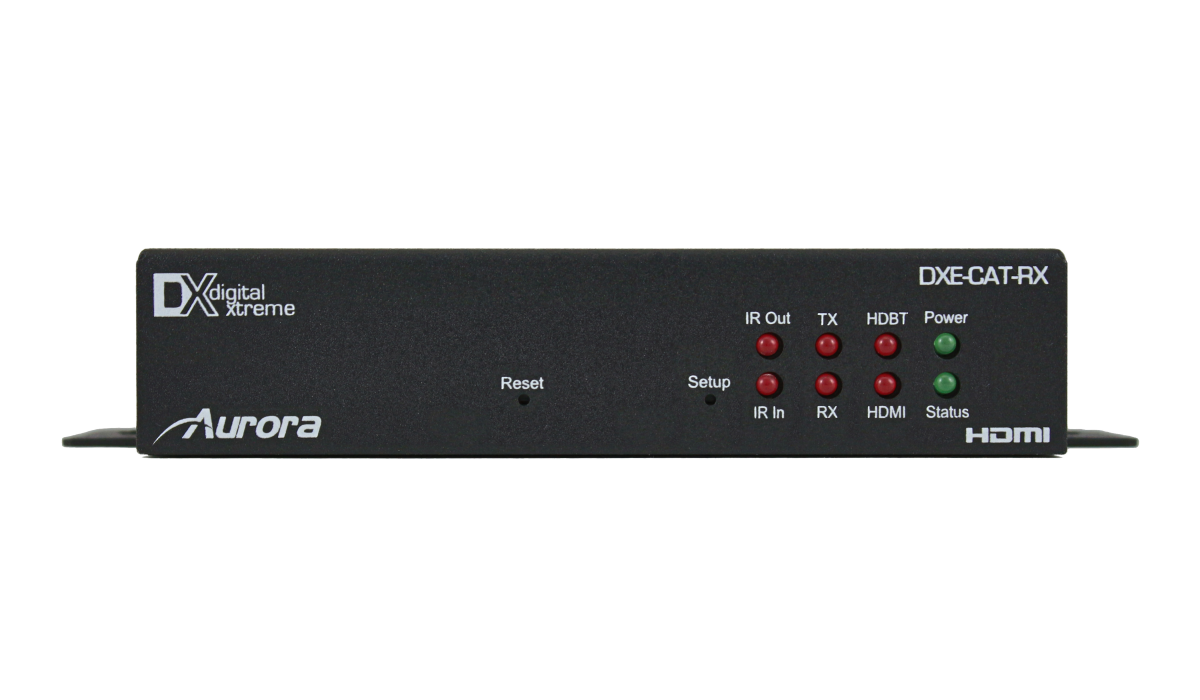

| 項目 | DXW-1 (送信器) | DXE-CAT-RX1 (受信器) | |
|---|---|---|---|
| 映像音声入力 | HDMI | 1系統 | - |
| HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4 / 2.2 | |||
| TMDSクロック: 最大300 MHz、TMDSデータレート：最大9 Gbps | |||
| Deep Color | |||
| 640x480@60 ～ 1900x1200@60 | |||
| 480i、576i ～ 3840x2160@24 / 25 / 30 (4:4:4)、3840x2160@50 / 59.94 / 60 (4:2:0) | |||
| 色深度：24、30、36 bits | |||
| リニアPCM：最大8チャンネル | |||
| サンプリング周波数：32、44.1、48、88.2、96、192 kHz | |||
| コネクタ：HDMI Type A (19ピン) | |||
| 最大距離：5 m | |||
| HDBaseT | - | 1系統 | |
| HDBaseT HDCP 1.4 / 2.2 | |||
| Deep Color | |||
| 640x480@60 ～ 1900x1200@60 | |||
| 480i、576i ～ 3840x2160@24 / 25 / 30 (4:4:4)、3840x2160@50 / 59.94 / 60 (4:2:0) | |||
| 色深度：24、30、36 bits | |||
| リニアPCM：最大8チャンネル | |||
| サンプリング周波数：32、44.1、48、88.2、96、192 kHz | |||
| RS-232C、IR | |||
| コネクタ：RJ-45 | |||
| ケーブル：Cat5e UTP / STP、Cat6 UTP / STP、Cat6a UTP / STP ケーブル (T568A / T568Bのストレート結線) | |||
| 最大距離：35 m (4K@30 (4:4:4) / 4K@60 (4:2:0))、60 m (1080p) | |||
| 映像音声出力 | HDMI | - | 1系統 |
| HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4 / 2.2 | |||
| TMDSクロック: 最大300 MHz、TMDSデータレート：最大9 Gbps | |||
| Deep Color | |||
| 640x480@60 ～ 1900x1200@60 | |||
| 480i、576i ～ 3840x2160@24 / 25 / 30 (4:4:4)、3840x2160@50 / 59.94 / 60 (4:2:0) | |||
| 色深度：24、30、36 bits | |||
| リニアPCM：最大8チャンネル | |||
| サンプリング周波数：32、44.1、48、88.2、96、192 kHz | |||
| コネクタ：HDMI Type A (19ピン) | |||
| 最大距離：5 m | |||
| HDBaseT | 1系統 | - | |
| HDBaseT HDCP 1.4 / 2.2 | |||
| Deep Color | |||
| 640x480@60 ～ 1900x1200@60 | |||
| 480i、576i ～ 3840x2160@24 / 25 / 30 (4:4:4)、3840x2160@50 / 59.94 / 60 (4:2:0) | |||
| 色深度：24、30、36 bits | |||
| リニアPCM：最大8チャンネル | |||
| サンプリング周波数：32、44.1、48、88.2、96、192 kHz | |||
| RS-232C、IR | |||
| コネクタ：RJ-45 | |||
| ケーブル：Cat5e UTP / STP、Cat6 UTP / STP、Cat6a UTP / STP ケーブル (T568A / T568Bのストレート結線) | |||
| 最大距離：35 m (4K@30 (4:4:4) / 4K@60 (4:2:0))、60 m (1080p) | |||
| 制御 | RS-232 | 1系統 全二重 300 bps ~ 115 kbps、コネクタ：3.5 mm TRS | |
| IR | 1系統 38 kHz、コネクタ：3.5 mm TRS | ||
| その他仕様 | 電源 | 専用 ACアダプター：AC ~ 100 V - 240 V ±10 % 、50 Hz / 60 Hz 、24 V 0.625 A | |
| ※受信器側に接続をしてください。送信器へは受信器よりPoHで電源供給します。 | |||
| 最大消費電力 | 約5 W | 約7 W | |
| 外形寸法 | 45.9 (W) × 111.5 (H) × 32.5 (D) mm (突起物含まず) | 120 (W) × 28 (H) × 77 (D) mm (突起物含まず) | |
| 質量 | 0.40 kg | 0.40 kg | |
| 温度 | 使用範囲：0 ℃ ~ +40 ℃ 保存範囲：-20 ℃ ~ +60 ℃ | ||
| 湿度 | 使用範囲：20 % ~ 90% (ただし結露なきこと) 保存範囲：20 % ~ 90% (ただし結露なきこと) | ||
| 付属品 | ACアダプターx 1、DXE-CAT-E1ウォールマウントイヤー× 4 | ||
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
