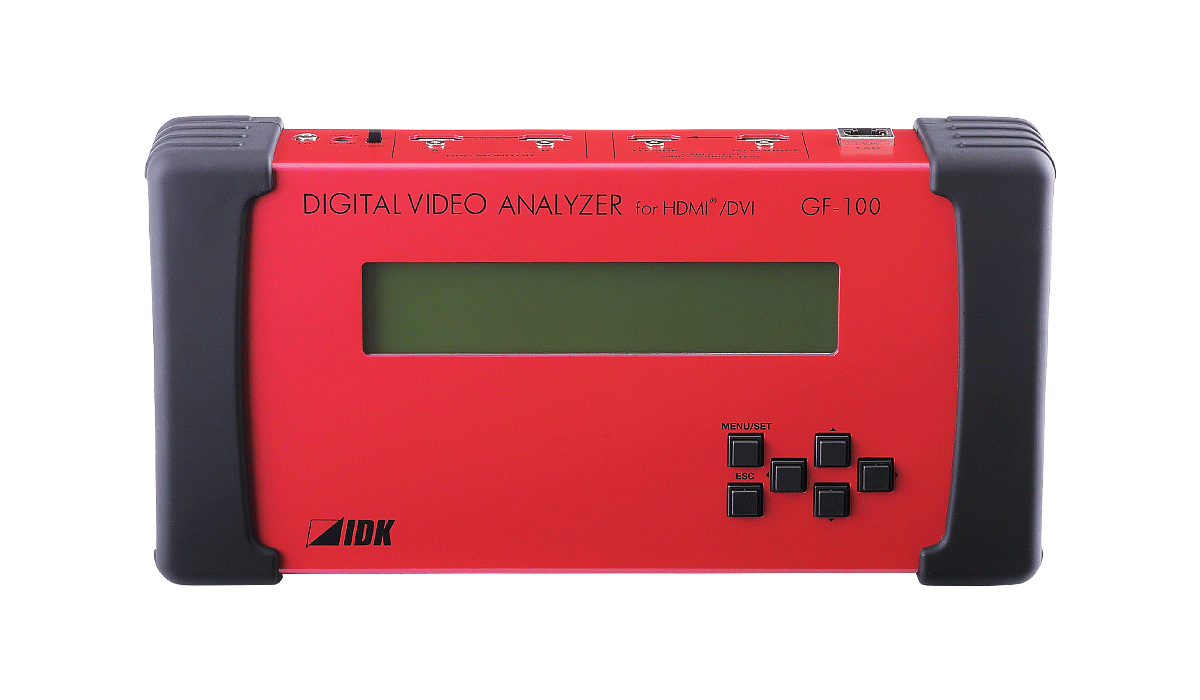

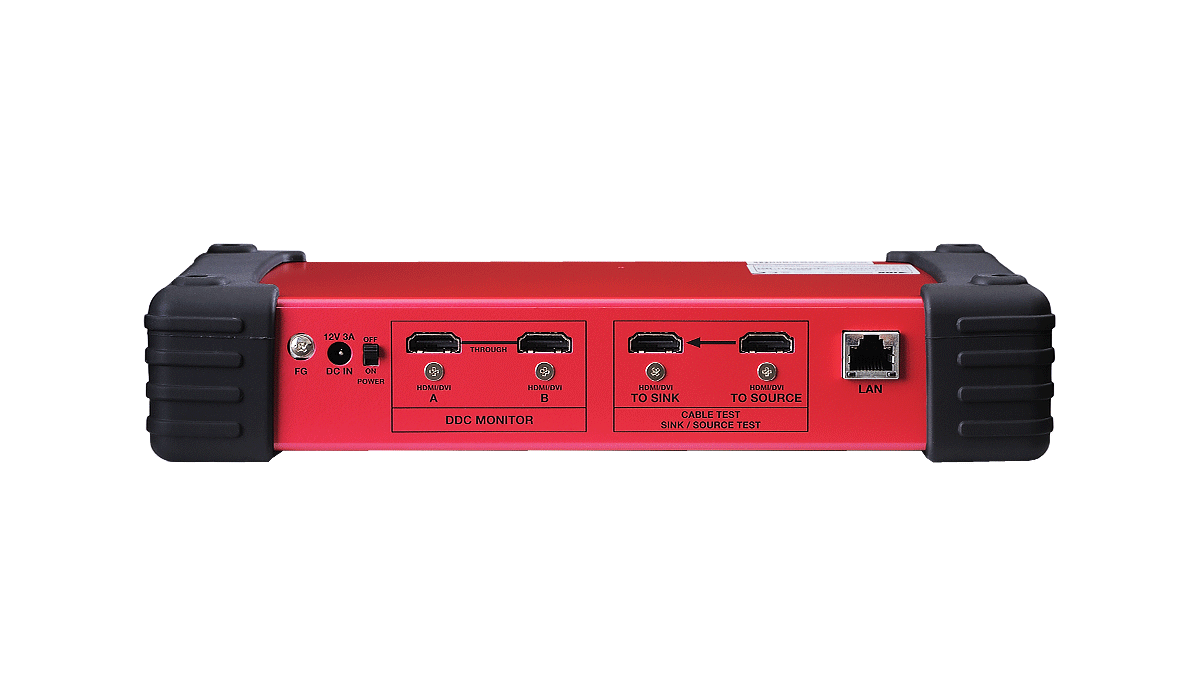

デジタルビデオアナライザ GF-100

  • フィールドサポート用HDMI信号アナライザ
  • 最大1080p/QWXGA(RB)
  • ソース機器試験
  • シンク機器試験
  • ケーブル伝送路試験
  • DDCモニタリング
  • テストパターン出力機能
販売状況 型番 標準価格
完了品 GF-100
HDMI / DVI機器向けのデジタルビデオアナライザです。
ソース試験、シンク試験、ケーブル / 伝送路試験、およびソース機器とシンク機器間のDDCモニタなどができます。
特長
  • DDCモニタ
    • ソース機器 – シンク機器間のDDC通信内容を表示 (ホットプラグ電圧、DDC電圧、EDIDおよびHDCP)
    • ターミナルソフトへの通信内容出力
    • WEBブラウザによる通信履歴表示
  • ケーブル / 伝送路試験
    • 試験信号による送受信信号の比較
  • シンク試験
    • シンク機器スペック表示
      対応解像度、HDMI 対応 / 非対応、HDCP対応 / 非対応、対応色空間、対応色深度、スピーカー配置、EDID情報など
    • テストパターン出力
      カラーバー、グレースケール、クロスハッチ、ストライプ、ラスターなど
    • テストトーン出力
      テスト音声、音声チャンネルごとのスピーカーテスト (1000 Hz、400 Hz、80 Hz、40 Hz)
    • WEBブラウザによる各種ステータス表示 / EDID情報ダウンロード
  • ソース試験
    • 映像ステータス表示
      解像度、フレームレート、アスペクト比、HDMI / DVI、HDCP有無、色空間、色深度、DDC電圧、ビデオタイミング、ドットクロック周波数、インフォフレーム情報など
    • 音声ステータス表示
      音声フォーマット、チャンネル数、サンプリング周波数、量子化ビット数、スピーカー配置、インフォフレーム情報など
    • EDIDエミュレート機能 (コピー機能付)
    • ターミナルソフトへのソースステータス出力
    • WEBブラウザによる各種ステータス / ソースステータス履歴表示
項目内容
ソース試験、ケーブル / 伝送路試験
映像HDMI / DVIHDMI Deep Color対応 (注) / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応、TMDSクロック：25 MHz ～ 225 MHz
EDIDエミュレート機能搭載
音声デジタルオーディオマルチチャンネルリニアPCM最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大入力レベル：0 dBFS
コネクタHDMI TypeA (19ピン)・メス
機能・映像ステータス表示
解像度、フレームレート、アスペクト比、HDMI / DVI、HDCP有無、色空間、色深度、DDC電圧、
ビデオタイミング、ドットクロック周波数、インフォフレーム情報など
・音声ステータス表示
音声フォーマット、チャンネル数、サンプリング周波数、量子化ビット数、スピーカー配置、インフォフレーム情報など
・EDIDエミュレート機能 (コピー機能付)
・試験信号による送受信信号の比較
・ターミナルソフトへのソースステータス出力
・WEBブラウザーによる各種ステータス / ソースステータス履歴表示
シンク試験、ケーブル / 伝送路試験
映像HDMI / DVIHDMI Deep Color対応 (注) / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応、TMDSクロック：25 MHz ～ 225 MHz
テストパターン出力フォーマット色空間：RGB 4:4:4 / YCbCr 4:2:2 / YCbCr 4:4:4
色深度：24 bit、30 bit、36 bit Deep Color
解像度：VGA / SVGA / XGA / WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA /
WXGA (1360x768) / WXGA (1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ / WUXGA / QWXGA
※WUXGA / QWXGAはReduced Blankingで出力します
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
音声デジタルオーディオマルチチャンネルリニアPCM最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大出力レベル：0 dBFS
テストトーン出力フォーマットマルチチャンネルリニアPCM最大8チャンネル
サンプリング周波数：48 kHz、量子化ビット数：24 bit
基準レベル：-20 dBFS、最大出力レベル：0 dBFS
コネクタHDMI TypeA (19ピン)・メス
機能・シンク機器スペック表示
対応解像度、HDMI 対応 / 非対応、HDCP 対応 / 非対応、対応色空間、対応色深度、スピーカー配置、
EDID情報など
・テストパターン出力
カラーバー、グレースケール、クロスハッチ、ストライプ、ラスターなど
・テストトーン出力
テスト音声、音声チャンネルごとのスピーカーテスト (1000 Hz、400 Hz、80 Hz、40 Hz)
・試験信号による送受信信号の比較
・WEBブラウザーによる各種ステータス表示 / EDID情報ダウンロード
DDCモニター
動作パススルーとして動作
コネクタHDMI TypeA (19ピン)・メス
機能・ソース機器 – シンク機器間のDDC通信内容を表示 (ホットプラグ電圧、DDC電圧、EDIDおよびHDCP)
・ターミナルソフトへの通信内容出力
・WEBブラウザーによる通信履歴表示
LAN
LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
その他仕様
ACアダプター入力：AC ～ 100 V - 240 V ± 10 %、50 Hz / 60 Hz ± 3 Hz
出力：DC 12 V 3 A (専用ACアダプター付属)
消費電力約11 W
外形寸法260 (W) × 53.5 (H) × 133 (D) mm
質量0.9 kg
温度使用範囲：0 °C ～ +40 °C
保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品ACアダプター (1.2 m)、電源コード (1.8 m)、2P-3P変換プラグ
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 GF-100 Ver.1.6.0 0.1 MB PDF
ユーザーズガイド GF-100 Ver.1.6.0 1.7 MB PDF
外形寸法図 GF-100 43.3 KB PDF
外形寸法図 GF-100 0.1 MB DXF
コマ図 GF-100 0.1 MB DXF/DWG
PDN GF-100 0.2 MB PDF
概要
HDMI / DVI機器向けのデジタルビデオアナライザです。
ソース試験、シンク試験、ケーブル / 伝送路試験、およびソース機器とシンク機器間のDDCモニタなどができます。
特長
  • DDCモニタ
    • ソース機器 – シンク機器間のDDC通信内容を表示 (ホットプラグ電圧、DDC電圧、EDIDおよびHDCP)
    • ターミナルソフトへの通信内容出力
    • WEBブラウザによる通信履歴表示
  • ケーブル / 伝送路試験
    • 試験信号による送受信信号の比較
  • シンク試験
    • シンク機器スペック表示
      対応解像度、HDMI 対応 / 非対応、HDCP対応 / 非対応、対応色空間、対応色深度、スピーカー配置、EDID情報など
    • テストパターン出力
      カラーバー、グレースケール、クロスハッチ、ストライプ、ラスターなど
    • テストトーン出力
      テスト音声、音声チャンネルごとのスピーカーテスト (1000 Hz、400 Hz、80 Hz、40 Hz)
    • WEBブラウザによる各種ステータス表示 / EDID情報ダウンロード
  • ソース試験
    • 映像ステータス表示
      解像度、フレームレート、アスペクト比、HDMI / DVI、HDCP有無、色空間、色深度、DDC電圧、ビデオタイミング、ドットクロック周波数、インフォフレーム情報など
    • 音声ステータス表示
      音声フォーマット、チャンネル数、サンプリング周波数、量子化ビット数、スピーカー配置、インフォフレーム情報など
    • EDIDエミュレート機能 (コピー機能付)
    • ターミナルソフトへのソースステータス出力
    • WEBブラウザによる各種ステータス / ソースステータス履歴表示
閉じる
仕様 [PDF]

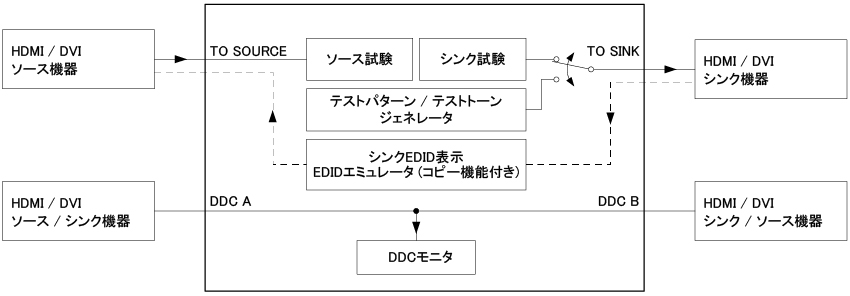

接続図
