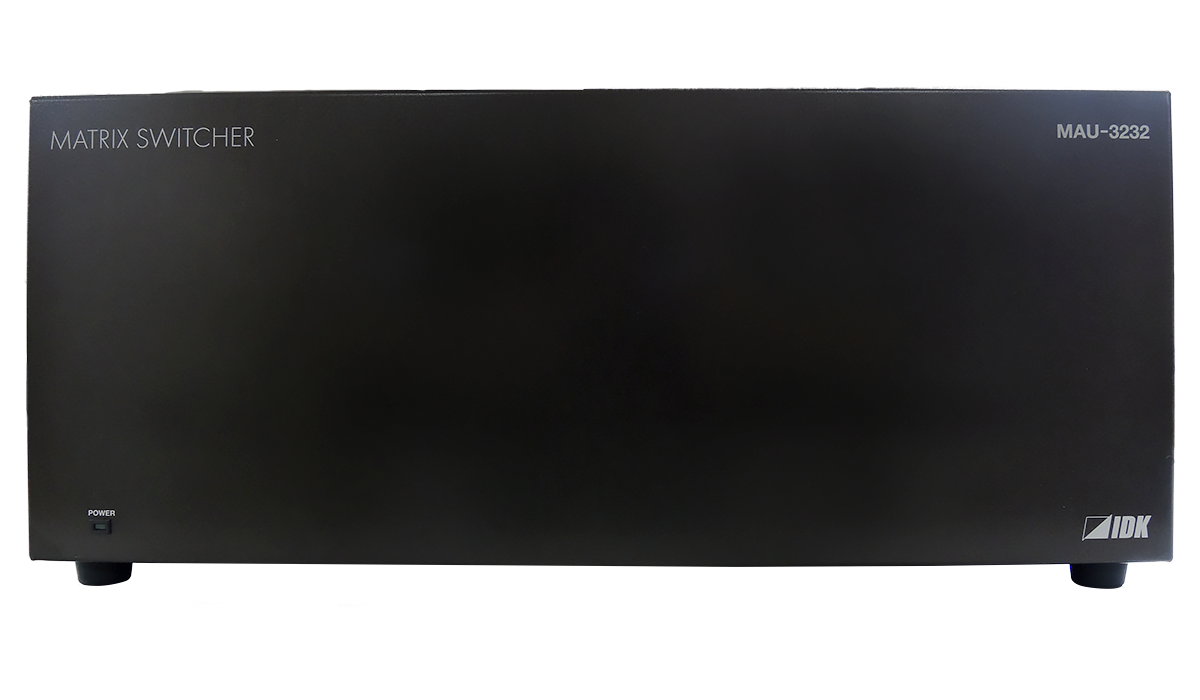

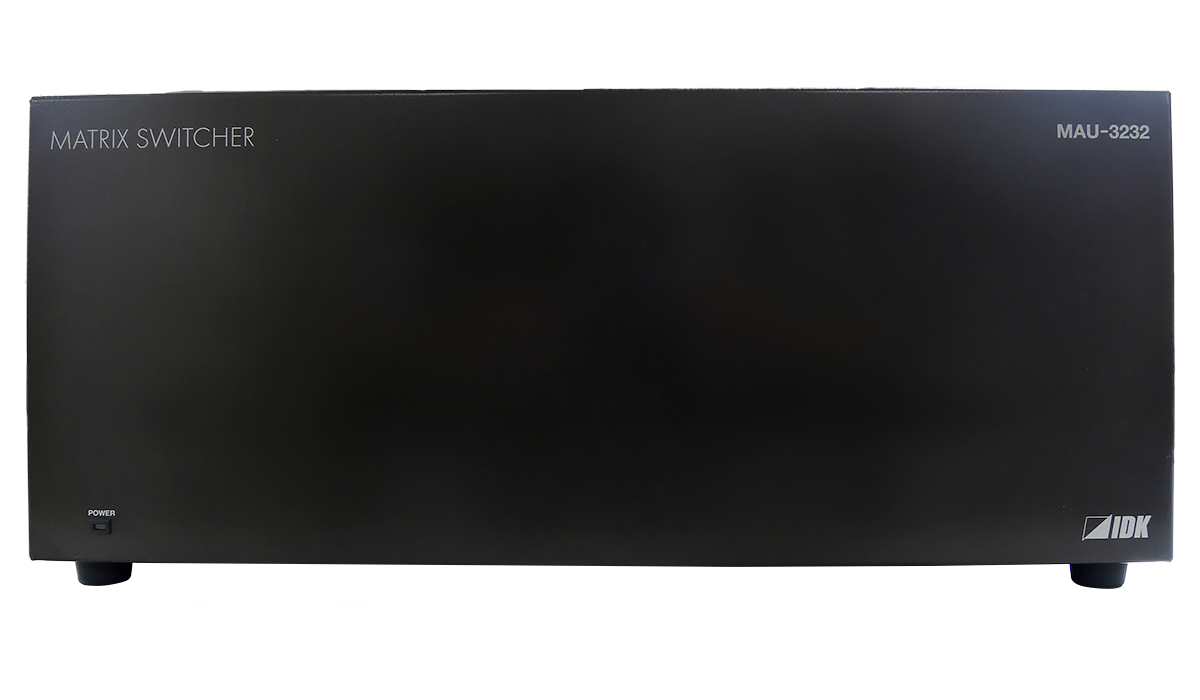

オーディオマトリクススイッチャー MAU-3232
- 32入力32出力
- FDXシリーズとの連動切換対応
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | MAU-3232 |
モジュラー型マトリクススイッチャーFDX-32UHDまたは FDX-32と、さらにデジタルマルチスイッチャーMSD-EX32に連動させて使用するアンバランスステレオ音声信号に対応した音声マトリクススイッチャーです。
本機への制御は専用ケーブルを経由して、FDX-32UHD、FDX-32またはMSD-EX32より行ないます。
本機への制御は専用ケーブルを経由して、FDX-32UHD、FDX-32またはMSD-EX32より行ないます。
特長
- 制御入力
- FDX-32UHD、FDX-32およびMSD-EX32に対応
| 項目 | 内容 | |
|---|---|---|
| 入力数 | 32系統 | |
| 出力数 | 32系統 | |
| 音声周波数特性 | 20Hz～20kHz±1dB | |
| 音声S/N比 | 85dB以上 | |
| 音声クロストーク | 85dB以上 | |
| 音声最大入力レベル | +12dBu | |
| 音声歪率 | 0.008％以下 | |

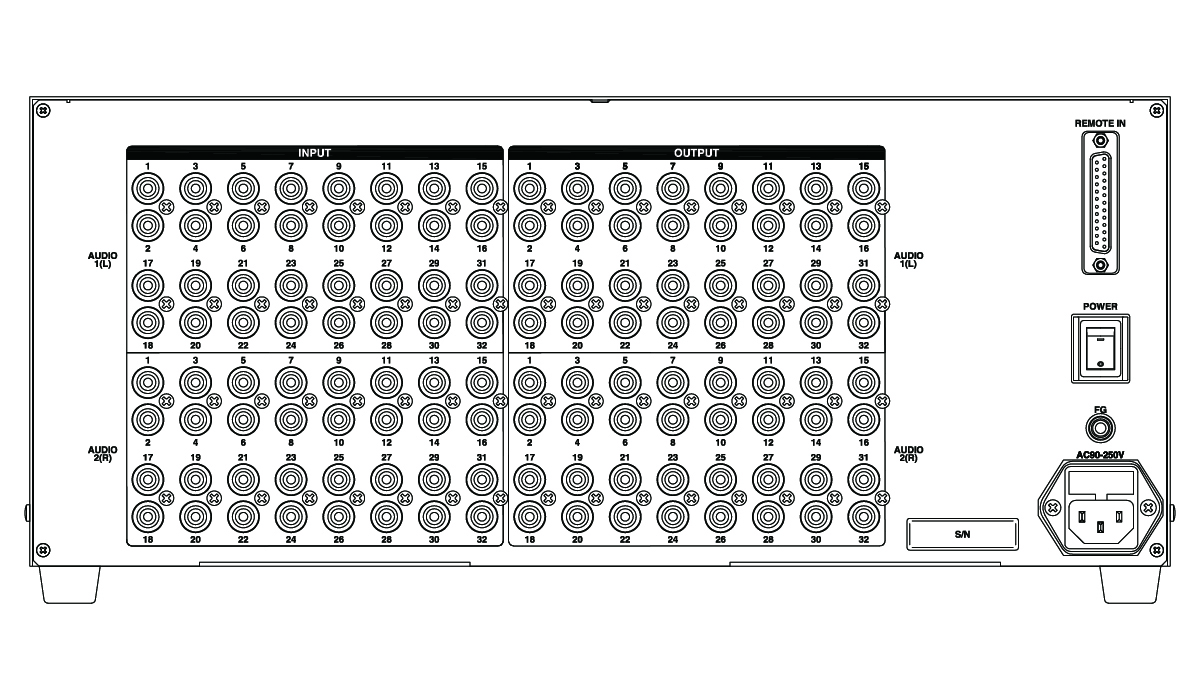

| 入出力信号 | アンバランス音声信号L/R 入力インピーダンス/24kΩ 出力インピーダンス/75Ω | |
| 入出力コネクタ | RCAピンジャック | |
| 制御方式 | FDX-32UHD、FDX-32、MSD-EX32に連動 | |
| その他仕様 | 電源電圧 | AC～90V-250V 50Hz/60Hz±3Hz |
| 消費電力 | 約30W | |
| 外形寸法 | 430(W)×177(H)×250(D)mm （EIAラック4U、突起物含まず） | |
| 質量 | 7kg | |
| 使用温度範囲 | 0℃～+40℃ | |
| 使用湿度範囲 | 20％～90％（ただし結露なきこと） | |
| 保存温度範囲 | -20℃～+80℃ | |
| 保存湿度範囲 | 20％～90％（ただし結露なきこと） | |
| 対応機種 | FDX-32UHD、FDX-32、MSD-EX32 | |
| 付属品 | 専用バスケーブル(1.8m)、電源コード(1.8m)、ラック取付金具 | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
