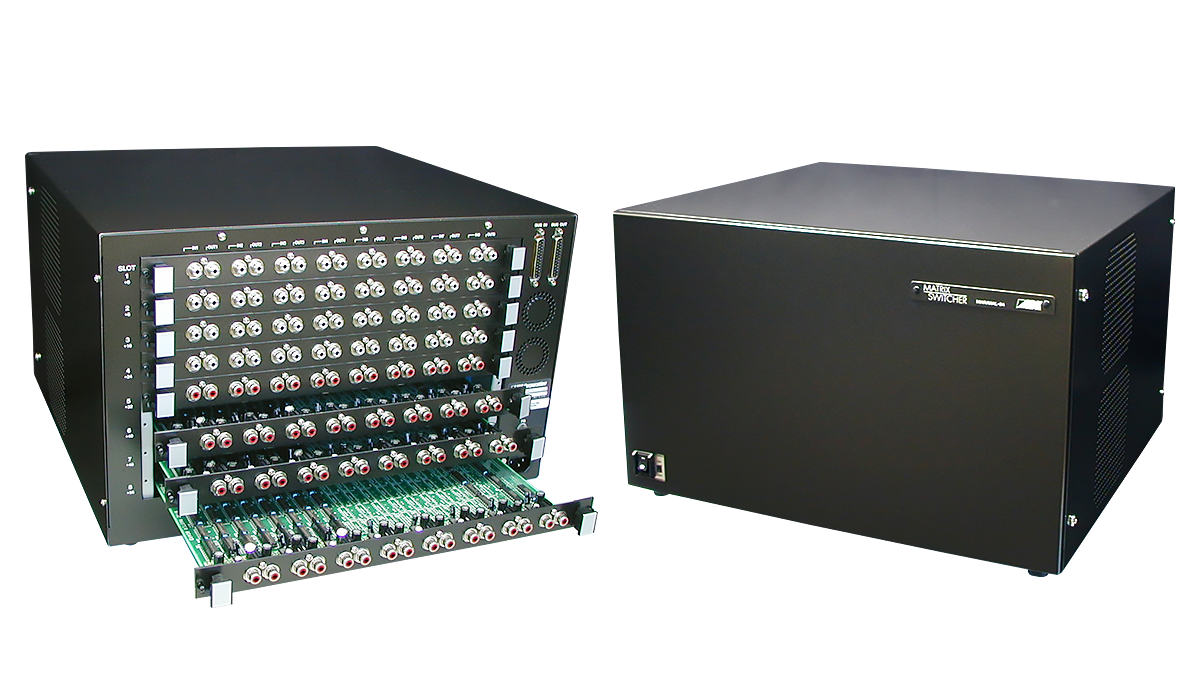

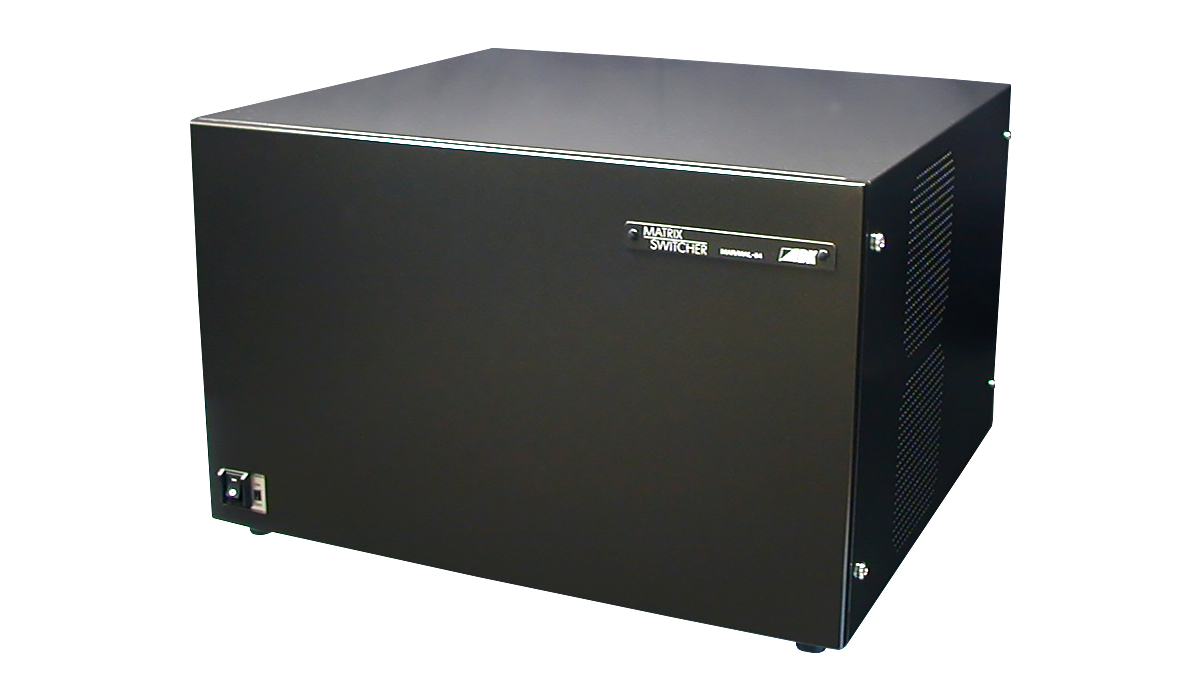

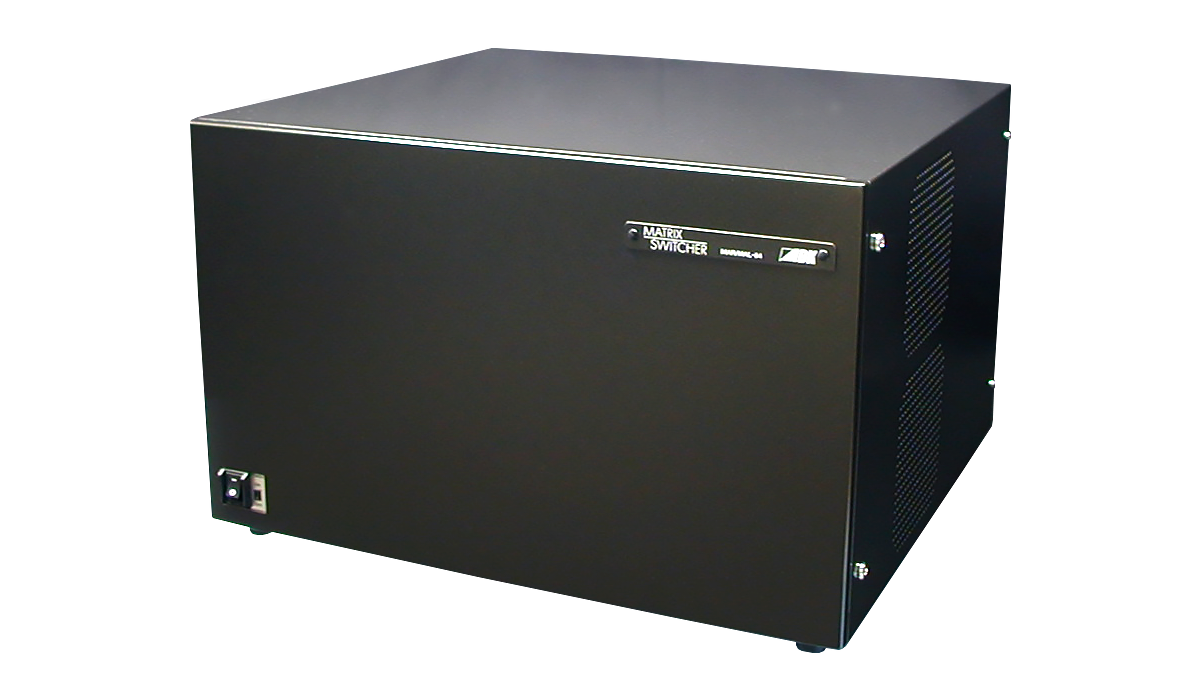

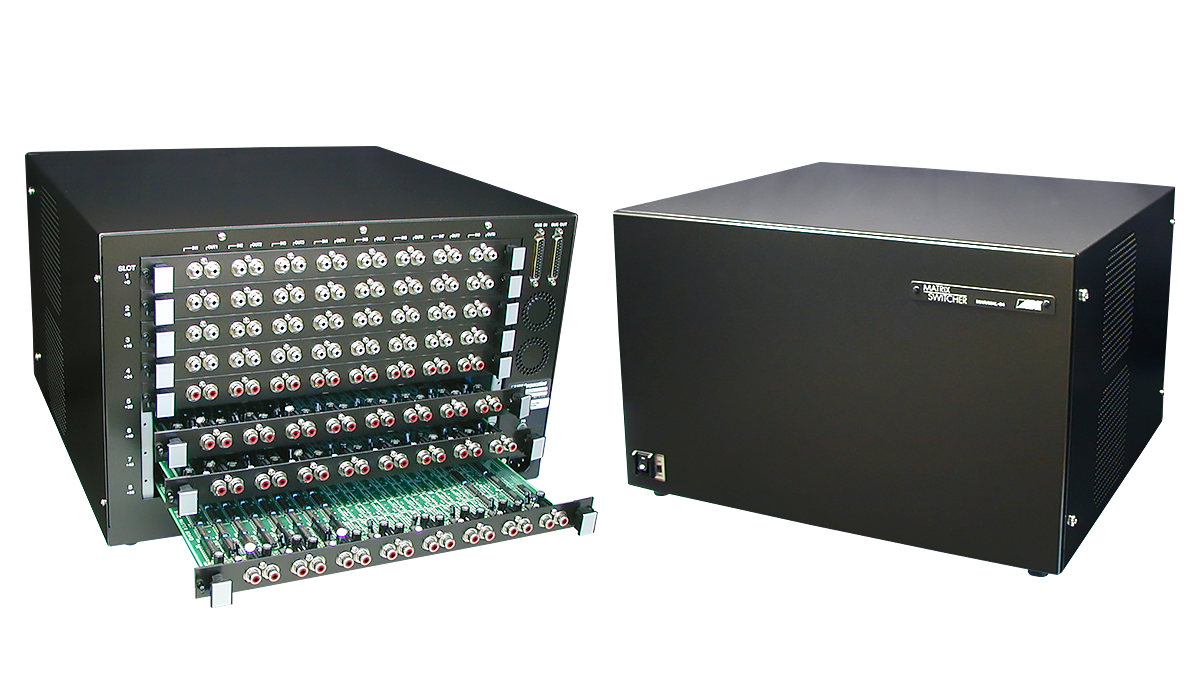

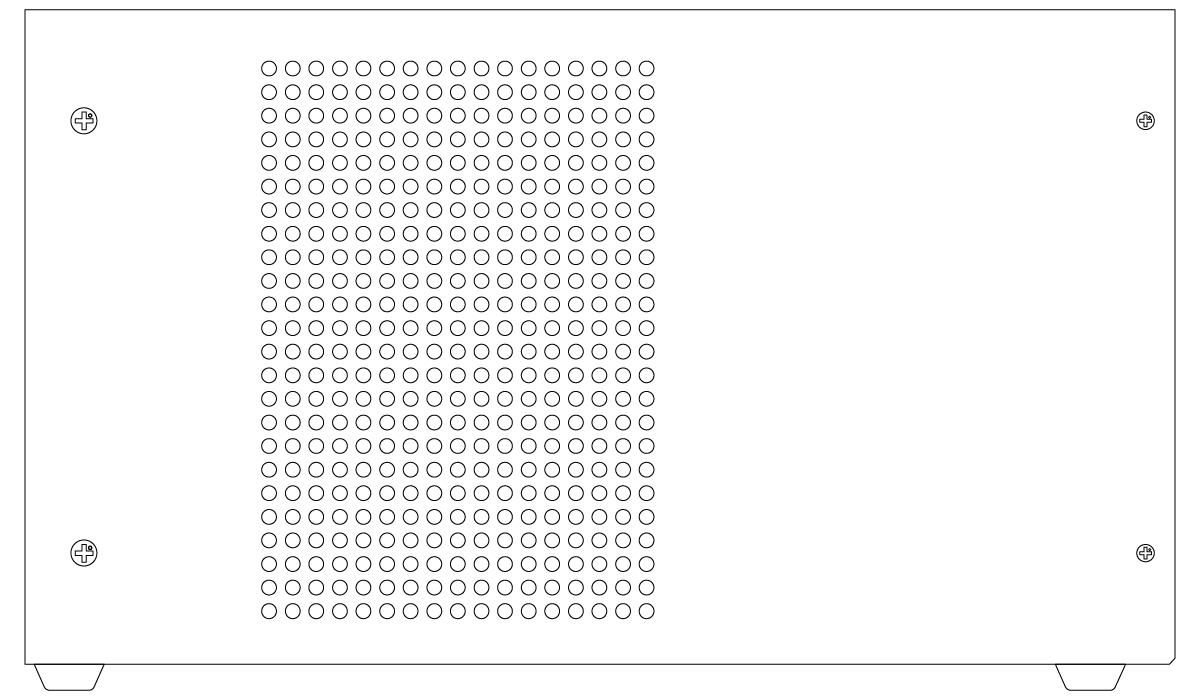

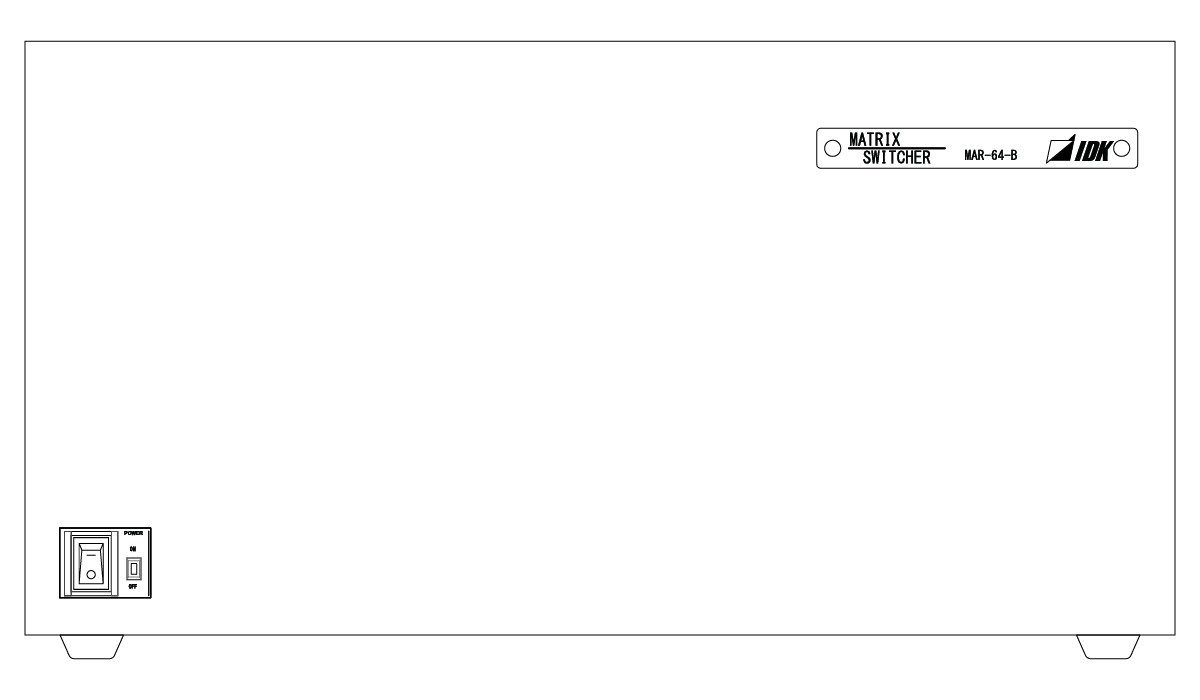

オーディオマトリクススイッチャー MAx-64

MAL-64-B
MAR-64-B
MAR-64-B
  • 最大64入力64出力
  • 8入出力ボード 最大8枚実装
  • マトリクススイッチャーとの連動切換対応
MAL-64-B
MAR-64-B
MAR-64-B
販売状況 型番 概要 標準価格
完了品 MAL-64-B ステレオ L用
完了品 MAR-64-B ステレオ R用
完了品 MAL-64I-A モノラル
ビデオスイッチャー連動型のオーディオマトリクススイッチャーです。
MAL-64-Bは音声L用、MAR-64-Bは音声R用です。

NTSCマトリクススイッチャー MVN-64-B、またはモジュラー型マトリクススイッチャー FDX-64と連動して使用することができます。
特長
  • その他
    • LANによる遠隔切換制御対応
    • スロット拡張型のため、システム変更の際にチャンネル増設が可能
      (最大入力64チャンネル、出力64チャンネルまで拡張可能)
    • 映像、音声ユニットの連動使用にも対応
項目内容
入力チャンネル数最大64ch
出力チャンネル数最大64ch
音声周波数特性20Hz～20KHz±1dB S/N比 ≧75dB クロストーク ≧75dB
音声歪率0.02％以下
入出力信号音声信号L/R 出力インピーダンス/75Ω 入力インピーダンス/24KΩ
入出力コネクタRCAピンジャック　　　最大入力レベル/±7.5dBu
入出力適合ケーブル音声用ケーブル
制御方式MVNモデルからの専用バスケーブルによる制御
その他仕様電源電圧AC90～250V、　50/60Hz±3Hz
消費電力約28W (ボード64chフル装備時）
外形寸法430(W)×222(H)×400(D)mm　（EIAラック5U、突起物含まず）
質量17.8kg (ボード64chフル装備時）
使用温度範囲0～+40℃
使用湿度範囲20～90％（但し結露なきこと）
保存温度範囲-20～+80℃
保存湿度範囲20～90％（但し結露なきこと）
付属品専用バスケーブル(1.8m)、電源コード、ラック取付金具
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 MAL-64-B Ver.1.1.3 0.1 MB PDF
仕様書 MAL-64I-A Ver.1.1.2 0.1 MB PDF
仕様書 MAR-64-B Ver.1.1.3 0.1 MB PDF
ユーザーズガイド MAL-64-B Ver.3.3.0 0.8 MB PDF
ユーザーズガイド MAL-64I-A Ver.3.3.0 0.8 MB PDF
ユーザーズガイド MAR-64-B Ver.3.3.0 0.8 MB PDF
外形寸法図 MAL-64-B 0.1 MB PDF
外形寸法図 MAL-64-B 0.7 MB DXF
外形寸法図 MAR-64-B 0.1 MB PDF
外形寸法図 MAR-64-B 0.7 MB DXF
コマ図 MAL-64-B 41.9 KB DXF/DWG
コマ図 MAR-64-B 41.6 KB DXF/DWG
PDN MAL-64-B 0.2 MB PDF
PDN MAR-64-B 0.2 MB PDF
概要
ビデオスイッチャー連動型のオーディオマトリクススイッチャーです。
MAL-64-Bは音声L用、MAR-64-Bは音声R用です。

NTSCマトリクススイッチャー MVN-64-B、またはモジュラー型マトリクススイッチャー FDX-64と連動して使用することができます。
特長
  • その他
    • LANによる遠隔切換制御対応
    • スロット拡張型のため、システム変更の際にチャンネル増設が可能
      (最大入力64チャンネル、出力64チャンネルまで拡張可能)
    • 映像、音声ユニットの連動使用にも対応
