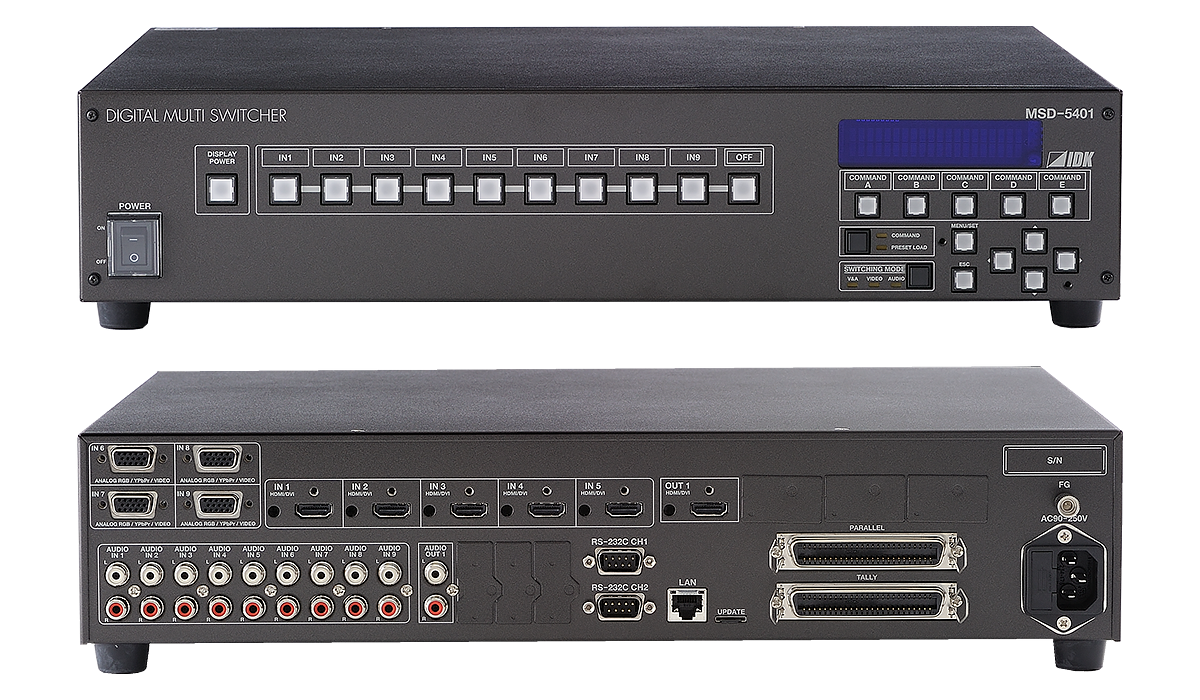

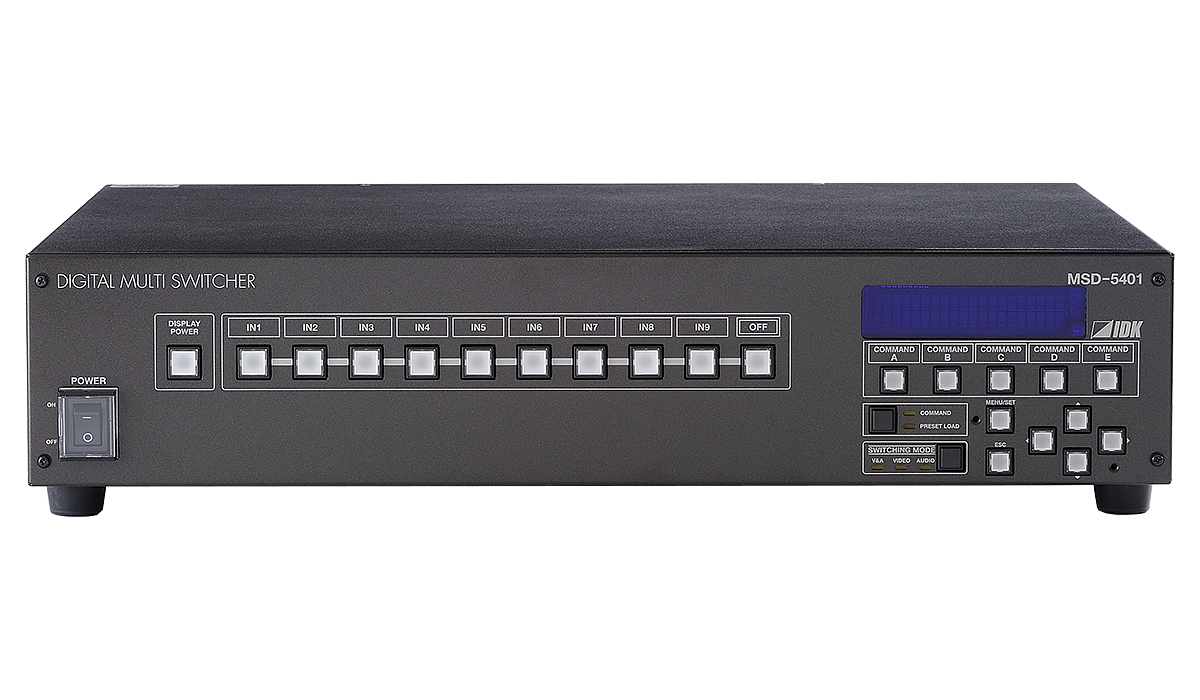

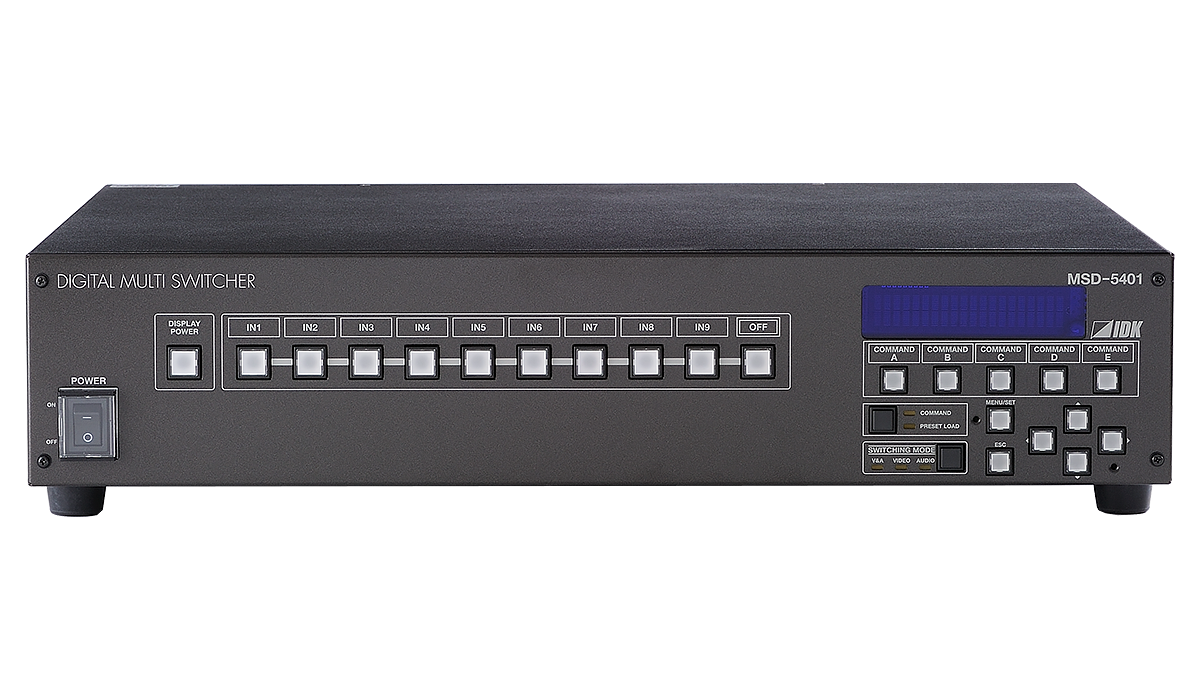

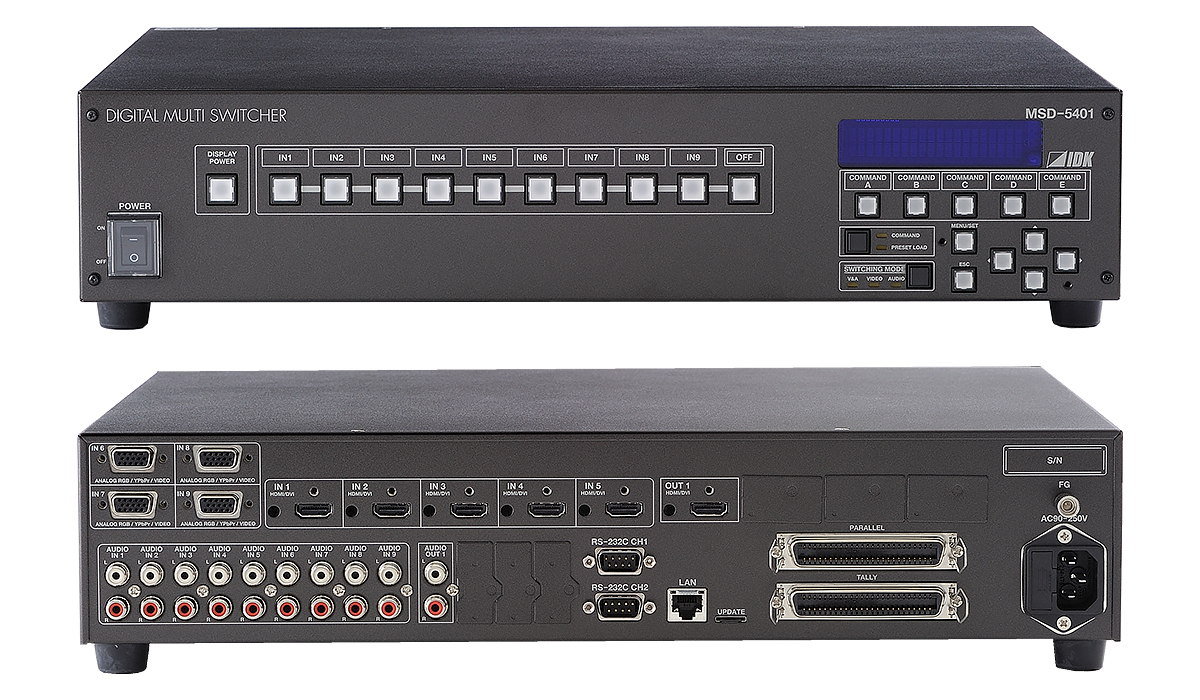

デジタルマルチスイッチャー 標準モデル MSD-5401

  • 9入力1出力
  • 最大1080p/QWXGA(RB)
  • HDCP 1.4
  • マルチフォーマット入力対応 (アナログ/デジタル)
  • スキャンコンバーター搭載
  • シームレス切換 (黒挿入)
販売状況 型番 標準価格
完了品 MSD-5401
9入力1出力のスキャンコンバーター内蔵デジタルマルチスイッチャーです。
映像入力はデジタル5系統・アナログ4系統を搭載し、HDMI信号・DVI信号・コンポジットビデオ信号・Y/C信号・アナログRGB信号・アナログYPbPr信号の入力が可能です。入力された映像信号は、最大QWXGAまたは1080pの解像度に変換し、HDMI信号またはDVI信号で出力します。

音声入力はデジタル5系統・アナログ9系統を搭載し、選択した音声信号をデジタル音声（HDMI信号）とアナログ音声に出力します。各入力および出力は個別に音声レベルを設定することができます。またリップシンク機能を搭載していますので映像と音声のズレを補正することができます。

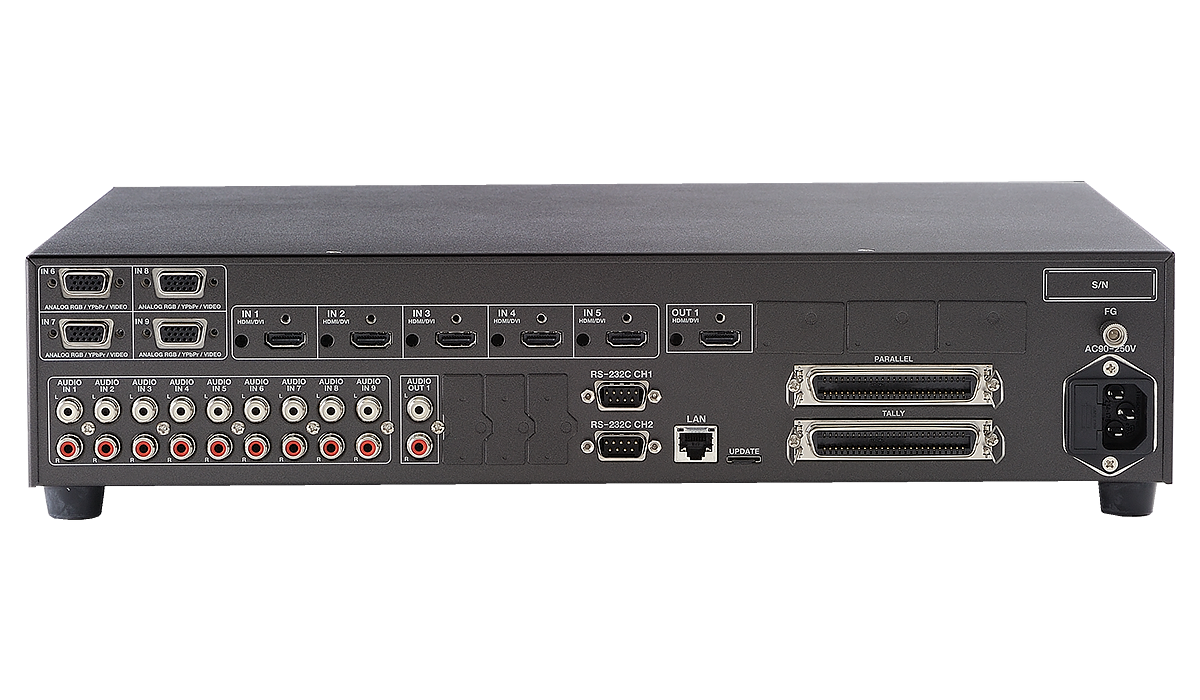

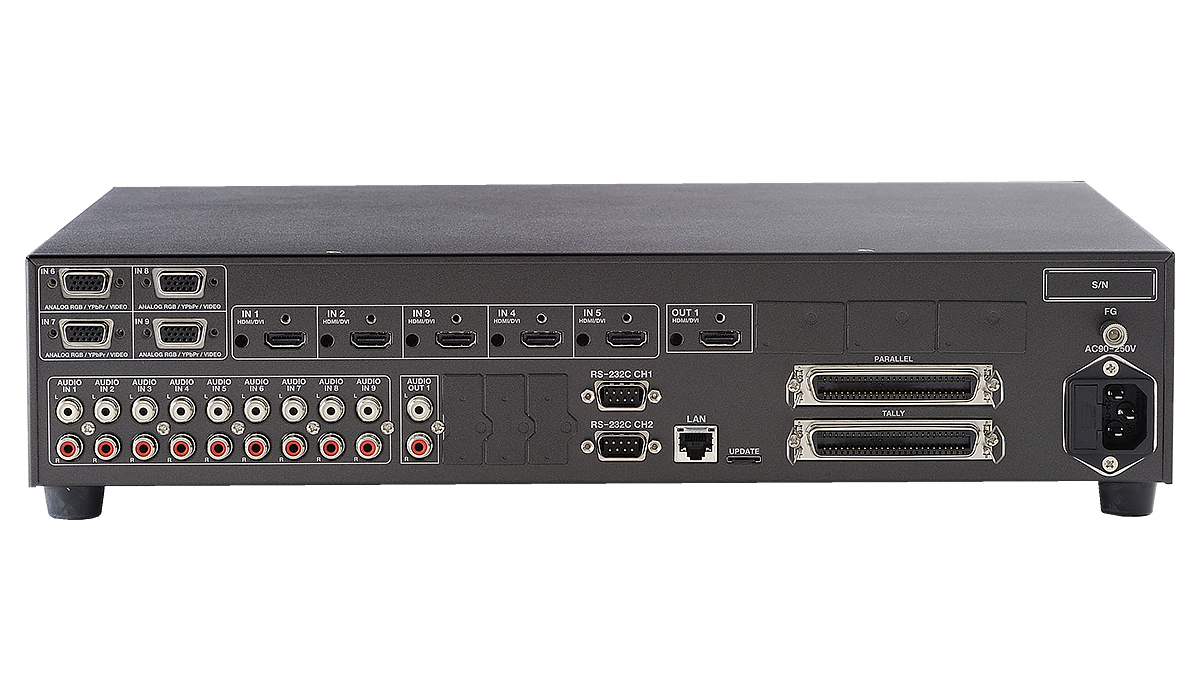

外部制御用通信ポートとしてRS-232C（2系統）･LAN・パラレル接点を装備しており、各種設定を遠隔操作することができます。遠隔操作以外に、制御コマンドを登録することで、RS-232C・LAN・タリー出力・CECから本機に接続された外部機器の制御が可能です。制御コマンドはウェイト機能（実行待ち）があるため、プロジェクターなどの電源制御用にクーリング時間経過後に接点を切り換える設定も可能です。
制御コマンドの実行は、フロントキー・RS-232C・LAN・パラレル端子から行えるほか、入力切り換えキー操作時や電源スイッチのON時にも行うことができます。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • デジタルケーブル補償機能
      入力 最大 10 m ～ 30 m
      出力 最大 10 m ～ 50 m
    • スキャンコンバート機能
    • アスペクト保持機能
    • 疑似シームレス切換
    • A/D変換出力
    • アンチストーム機能
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル補正機能
    • リップシンク機能
  • 制御入力
    • RS-232C、LAN、パラレル
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • 接点出力機能 (タリー出力を使用)
    • CECによるシンク機器の電源制御
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • 映像音声非連動切換対応
    • プリセットメモリ機能
    • コネクションリセット機能
    • キーロック機能
技術資料 バージョン サイズ フォーマット
仕様書 MSD-5401 Ver.2.2.0 0.3 MB PDF
ユーザーズガイド MSD-5401 Ver.3.4.0 6.2 MB PDF
コマンドガイド MSD-5401 Ver.2.2.3 3.3 MB PDF
外形寸法図 MSD-5401 0.2 MB PDF
外形寸法図 MSD-5401 0.1 MB DXF
コマ図 MSD-5401 0.2 MB DXF/DWG
PDN MSD-5401 0.3 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
マルチスイッチャー設定ソフトウェア (旧名称：リモートコントロールプログラム) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 がインストールされている環境が必要。 Ver.1.0.0 6.9 MB ZIP
制御コマンド設定ツール (旧名称：コマンド編集プログラム) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 以上がインストールされている環境が必要。
Ver.1.10までの本ソフトウェアを使用している方は、C:\Users\【ユーザー名】\AppData\Local\Temp\CmdEditConfig.txtを削除してからインストールを行ってください。
 		Ver.1.8.0 2.7 MB ZIP
