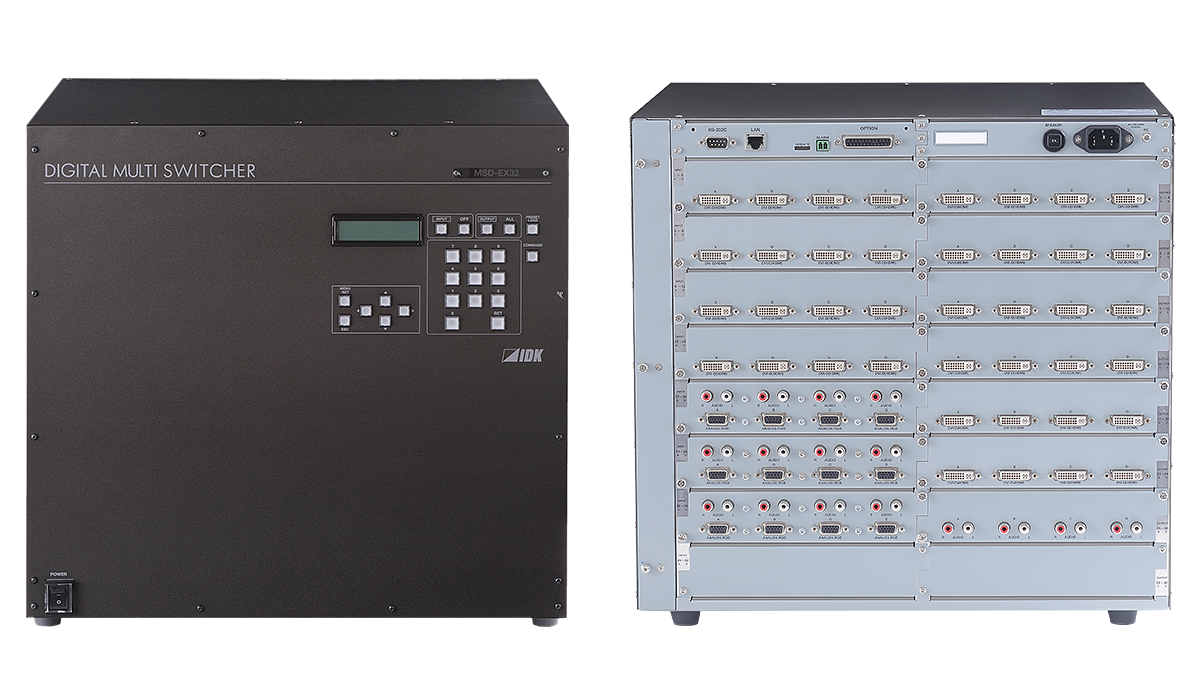

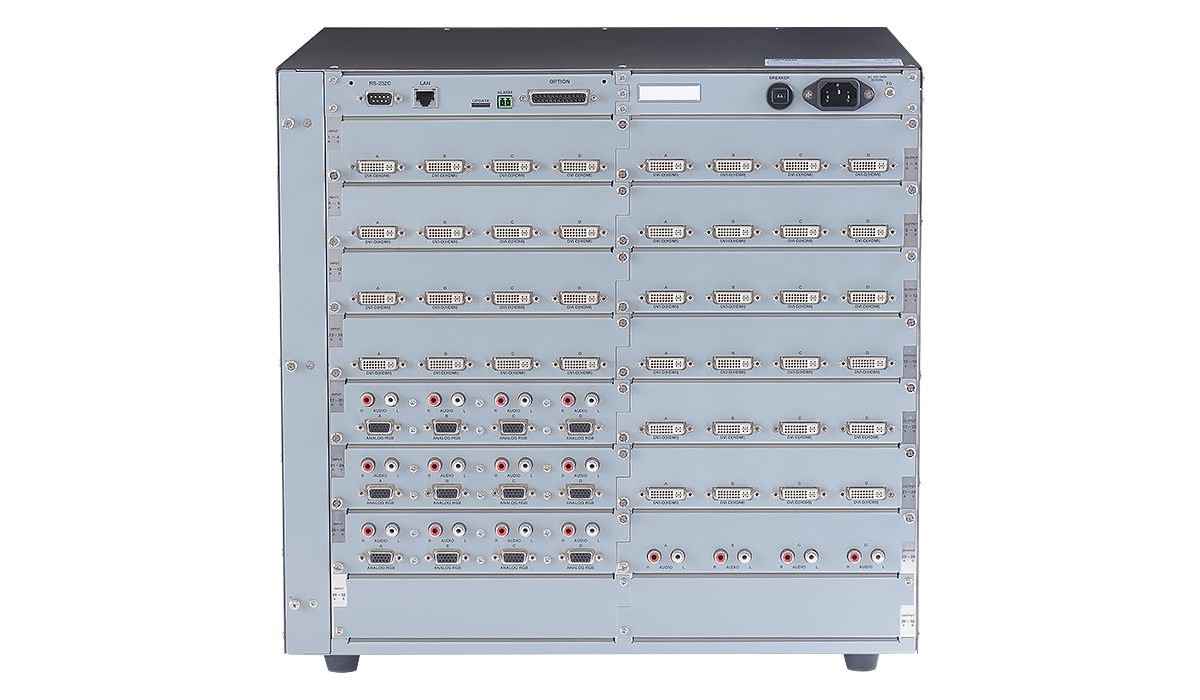

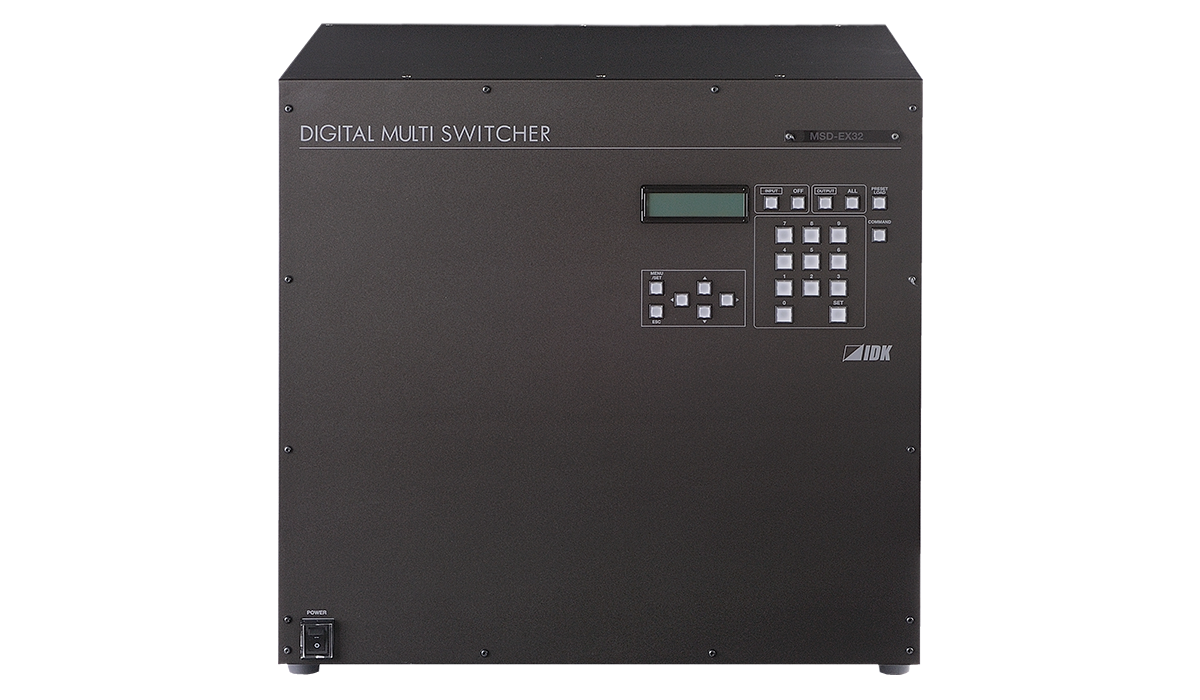

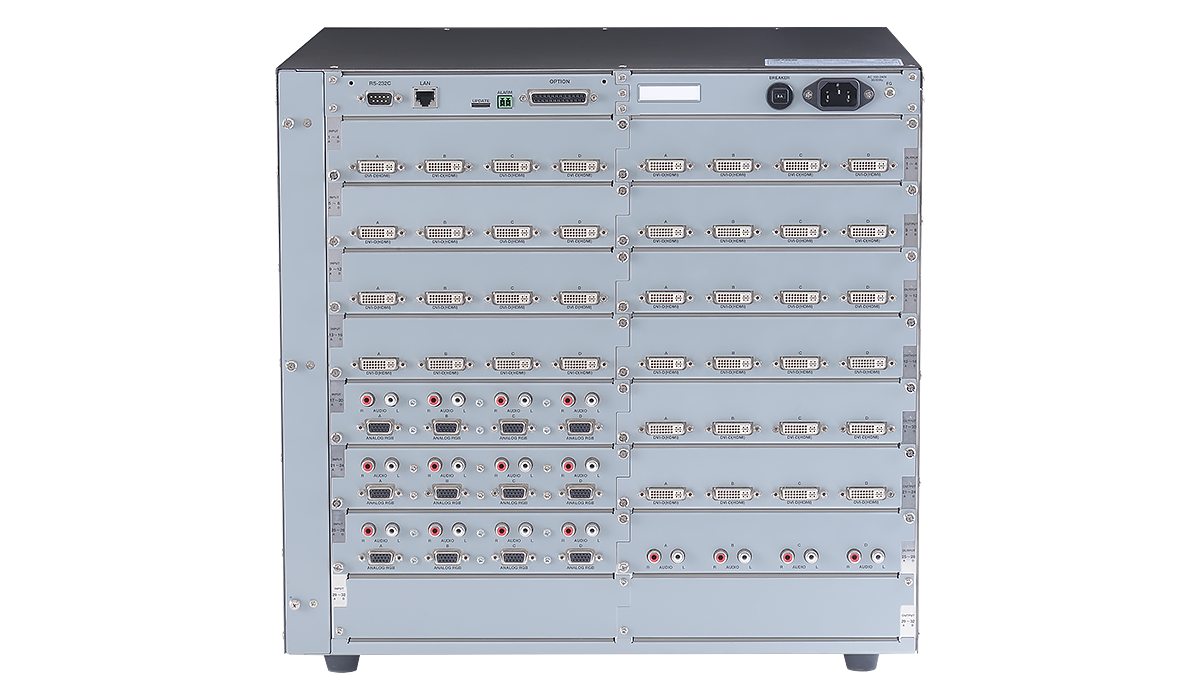

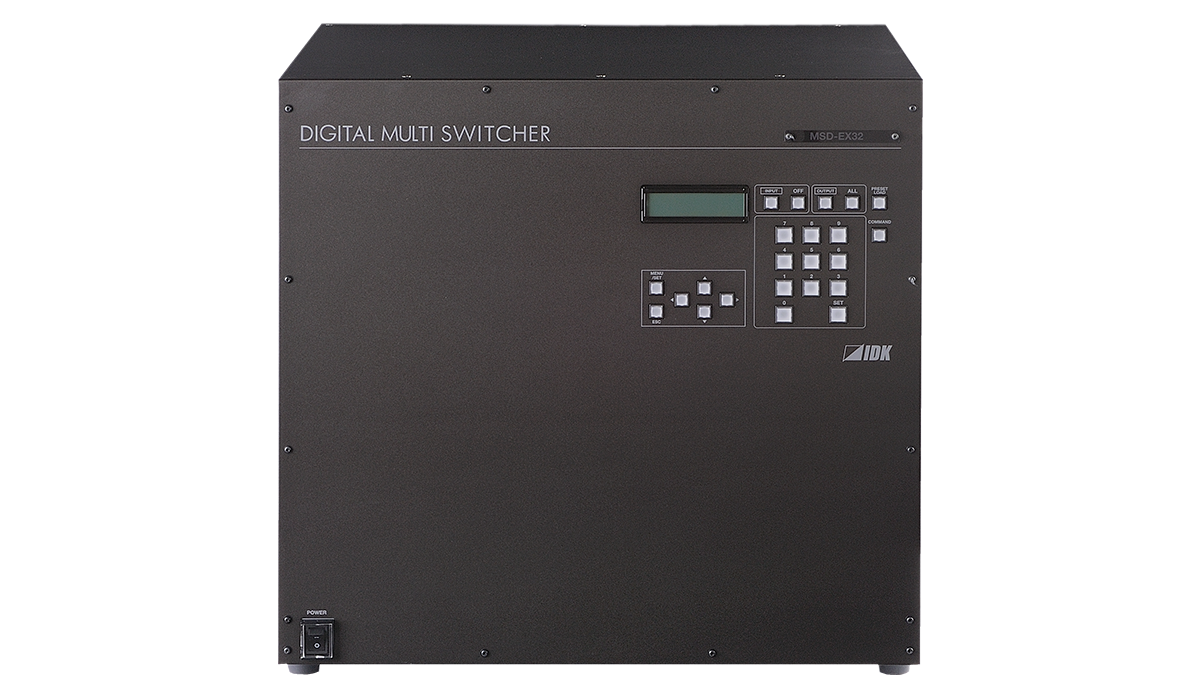

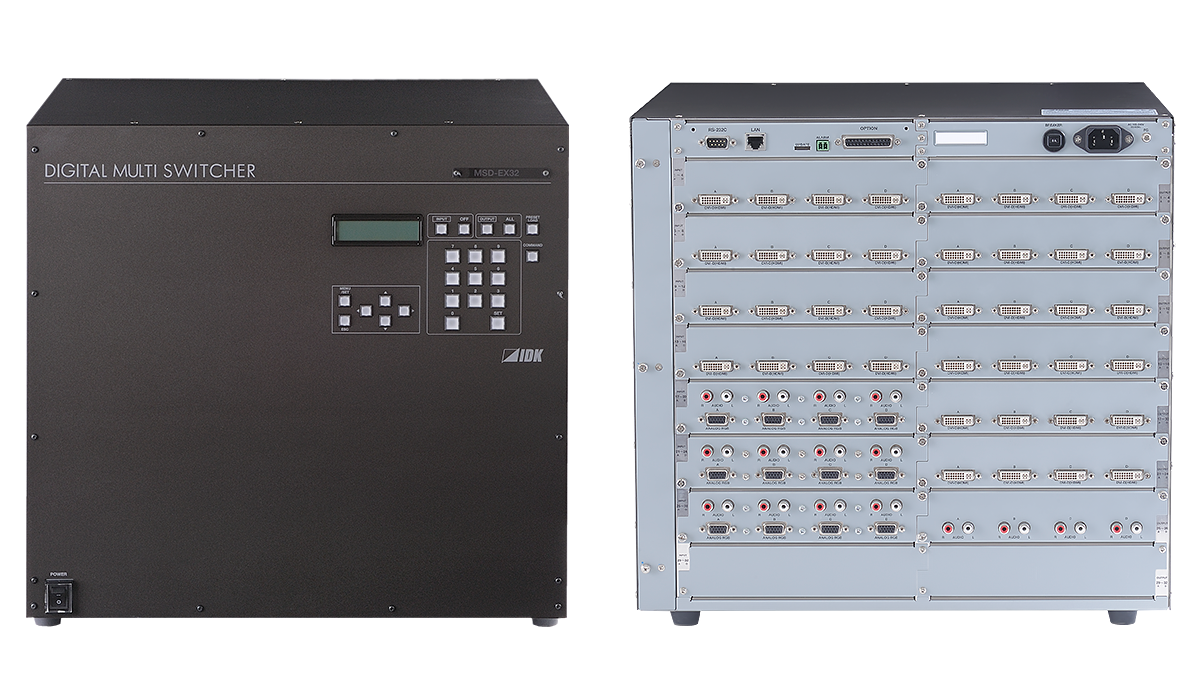

モジュラー型マルチスイッチャー MSD-EX32
- 最大32入力 (入力ボード最大8枚実装)
- 最大32出力 (出力ボード最大8枚実装)
- 最大1080p/QWXGA(RB)
- HDCP 1.4
- マルチフォーマット入力対応 (アナログ/デジタル)
- シームレス切換 (黒挿入)
- 外部機器への制御出力
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | MSD-EX32 |
最大32入力32出力のスキャンコンバーター内蔵モジュラー型デジタルマルチスイッチャーです。
HDM / DVI (映像・音声) 入力信号、アナログ (映像・音声) 入力信号をフルマトリクスで切り換え、入力された映像信号は、最大QWXGAまたは1080pの解像度に変換し、HDM / DVI (映像・音声) 信号で出力します。
さらに、入力スロットボードと出力スロットボードの自由な組み合せができるため、任意の信号とチャンネル数を選択することが可能です。
外部制御用通信ポートとしてRS-232CとLANを装備しており、各種設定を遠隔操作することができます。遠隔操作以外に、外部制御コマンドを登録することで、RS-232CまたはLANから本機に接続された外部機器の制御が可能です。外部制御コマンドはウェイト機能 (実行待ち) があります。そのため、プロジェクターなどの電源制御用としてクーリング時間経過後に、外部制御コマンドを送信する設定も可能です。
外部制御コマンドの実行は、フロントキー、RS-232CまたはLANから行えるほか、電源スイッチのON時にも行うことができます。
HDM / DVI (映像・音声) 入力信号、アナログ (映像・音声) 入力信号をフルマトリクスで切り換え、入力された映像信号は、最大QWXGAまたは1080pの解像度に変換し、HDM / DVI (映像・音声) 信号で出力します。
さらに、入力スロットボードと出力スロットボードの自由な組み合せができるため、任意の信号とチャンネル数を選択することが可能です。
外部制御用通信ポートとしてRS-232CとLANを装備しており、各種設定を遠隔操作することができます。遠隔操作以外に、外部制御コマンドを登録することで、RS-232CまたはLANから本機に接続された外部機器の制御が可能です。外部制御コマンドはウェイト機能 (実行待ち) があります。そのため、プロジェクターなどの電源制御用としてクーリング時間経過後に、外部制御コマンドを送信する設定も可能です。
外部制御コマンドの実行は、フロントキー、RS-232CまたはLANから行えるほか、電源スイッチのON時にも行うことができます。
特長
- 映像
- 最大解像度 QWXGA (RB)、1080p
- デジタルケーブル補償機能 (デジタル入出力スロットボード)
入力 最大10 m ～ 30 m
出力 最大10 m ～ 50 m - 動き適応型I/P変換
- スキャンコンバート機能
- アスペクト保持機能
- 疑似シームレス切換
- A/D変換出力
- アンチストーム機能
- 4系統単位で入出力数のカスタマイズが可能
- 音声
- 音声A/D、D/A変換機能
- 音声入出力レベル補正機能
- リップシンク機能
- 制御入力
- RS-232C、LAN
- 制御出力
- 制御コマンド出力機能 (プロジェクター制御など)
- PJLink対応
- その他
- EDIDエミュレート機能 (コピー機能付)
- 映像音声非連動切換対応 (MAU-3232 (オプション) 接続時)
- 入出力スロットボード、CPUスロットボード、ファンユニットはラックから外さず交換可能
- クロスポイントメモリ機能
- プリセットメモリ機能
- ラストメモリ機能
- コネクションリセット機能
- キーロック機能
| 項目 | 内容 | |
|---|---|---|
| 入力数 | 32系統 | |
| 出力数 | 32系統 | |
| 入力 / 出力スロットボード数 ※1スロット：4系統 | ||
| 入力 | デジタル | 組み合わせにより最大8スロット (32系統) |
| アナログ | ||
| 出力 | デジタル | 組み合わせにより最大8スロット (32系統) |
| アナログ音声 | ||
| デジタル入力スロットボード | ||
| 入力数 | 4系統 | |
| 映像 | HDMI / DVI | HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4 対応、TMDSクロック：25 MHz ～ 165 MHz ケーブル補償機能搭載、EDIDエミュレート機能搭載 |
| 対応フォーマット | VGA ～ QWXGA (ドットクロック：25 MHz～165 MHz) ※WUXGA/QWXGAはReduced Blankingのみ対応しています 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| 音声 | デジタルオーディオ | マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit 基準レベル:-20 dBFS 最大入力レベル:0 dBFS |
| コネクタ | DVI-I (29ピン)・メス ※アナログ信号は使用できません | |
| 最大延長距離 | 10 m ～ 30 m | |
| アナログ入力スロットボード | ||
| 入力数 | 4系統 | |
| 映像 | アナログ | コンポジットビデオ/ Y/C /アナログRGB/アナログYPbPrを自動認識 コンポジットビデオ：1.0 V[p-p]/75 Ω Y/C：1.0 V[p-p] (Y) / 0.286 V[p-p] (C) / 75 Ω アナログRGB：0.7 V[p-p] (Sync on Green時1.0 V[p-p]) / 75 Ω HS/VS TTLレベル、CS TTLレベル、Sync on Green アナログYPbPr：1.0 V[p-p] (Y) / 0.7 V[p-p] (Pb・Pr) / 75 Ω EDIDエミュレート機能搭載 |
| 対応フォーマット | VGA ～ QWXGA (ドットクロック：25 MHz～165 MHz) ※WUXGA/QWXGAはReduced Blankingのみ対応しています NTSC / PAL 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| コネクタ | 高密度D-sub15ピン・メス | |
| 音声 | アナログオーディオ | ステレオL/R アンバランス信号 入力インピーダンス：24 kΩ、基準レベル：-10 dBu、最大入力レベル：+10 dBu |
| コネクタ | RCAピンジャック | |
| デジタル出力スロットボード | ||
| 出力数 | 4系統 | |
| 映像 | HDMI / DVI | HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4 対応、TMDSクロック：25 MHz ～ 165 MHz ケーブル補償機能搭載 |
| 対応フォーマット | VGA / SVGA / XGA/ WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA / WXGA (1360x768) / WXGA (1366x768) / SXGA+ / WXGA+ /WXGA++ /UXGA / WSXGA+ / VESA1080 / WUXGA / QWXGA ※VESA1080 / WUXGA / QWXGAはReduced Blankingで出力します 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| 音声 | デジタルオーディオ | マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数：32 kHz ～ 96 kHz、量子化ビット数：16 bit ～ 24 bit 基準レベル:-20 dBFS 最大出力レベル:0 dBFS |
| コネクタ | DVI-I (29ピン)・メス ※アナログ信号は使用できません | |
| 最大延長距離 | 10 m ～ 50 m | |
| アナログ音声出力スロットボード | ||
| 出力数 | 4系統 | |
| 音声 | アナログオーディオ | ステレオL/R アンバランス信号 出力インピーダンス：75Ω、基準レベル：-10 dBu、最大出力レベル：+10 dBu |
| コネクタ | RCAピンジャック | |
| アラーム出力 | 1系統 ターミナルブロック (2ピン)、電源監視、ファン監視 | |
| 機能 | アナログビデオ処理部 | 3次元Y/C分離 |
| スキャンコンバート部 | 動き適応型I/P変換、アスペクト保持、画像調整 (ブライトネス、コントラスト、表示位置、表示サイズなど)、疑似シームレス切換 | |
| その他 | 映像音声非連動切換 (音声ユニットMAU-3232 (オプション) 使用時 )、入出力スロットボード・CPUスロットボード・ファンユニットはラックから外さず交換可能、音声レベル調整 (入出力個別設定可能)、リップシンク (最大8フレーム)、クロスポイントメモリ（32メモリ）、プリセットメモリ（32メモリ＋スタートアップメモリ）、ラストメモリ、アンチストーム、コネクションリセット、制御コマンド (32コマンド)、キーロック | |
| 外部制御 | RS-232C | 1系統 D-sub 9ピンコネクタ・オス |
| LAN | 1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI/MDI-X | |
| 外部コントロール | 外部機器に対してRS-232CおよびLANからのコマンド出力、PJLink (class1) 対応 | |
| オプション (MAU-3232) | 1系統 D-sub25ピンコネクタ・メス | |
| その他仕様 | 電源電圧 | AC ～ 100 V - 240 V ±10 %、50 Hz / 60 Hz±3 Hz |
| 消費電力 | デジタル入力 / デジタル出力スロットボード最大構成時：約437 W アナログ入力 / デジタル出力スロットボード最大構成時：約462 W |
|
| 外形寸法 | 430 (W)×399 (H)×400 (D) mm (EIAラック9U、突起物含まず) | |
| 質量 | デジタル入力 / デジタル出力スロットボード最大構成時：22.2 kg アナログ入力 / デジタル出力スロットボード最大構成時：23.3 kg |
|
| 温度 | 使用範囲：0 ℃ ～ +40 ℃ 保存範囲：-20 ℃ ～ +80 ℃ |
|
| 湿度 | 使用範囲：20 % ～ 90 % (ただし結露なきこと) 保存範囲：20 % ～ 90 % (ただし結露なきこと) |
|
| 付属品 | 電源コード (1.8 m)、ラック取付金具、ターミナルブロック (2ピン) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
| 技術資料 | バージョン | サイズ | フォーマット |
|---|---|---|---|
| 仕様書 MSD-EX32 | Ver.1.1.0 | 0.3 MB | |
| ユーザーズガイド MSD-EX32 | Ver.1.4.0 | 4.9 MB | |
| コマンドガイド MSD-EX32 | Ver.1.1.1 | 2.0 MB | |
| 外形寸法図 MSD-EX32 | 0.4 MB | ||
| 外形寸法図 MSD-EX32 | 0.5 MB | DXF | |
| コマ図 MSD-EX32 | 0.4 MB | DXF/DWG | |
| PDN MSD-EX32 | 0.2 MB |
| ソフトウェア | バージョン | サイズ | フォーマット |
|---|---|---|---|
| マルチスイッチャー設定ソフトウェア (旧名称：リモートコントロールプログラム) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 がインストールされている環境が必要。 | Ver.1.0.0 | 6.9 MB | ZIP |
|
制御コマンド設定ツール
(旧名称：コマンド編集プログラム)
Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 以上がインストールされている環境が必要。 Ver.1.10までの本ソフトウェアを使用している方は、C:\Users\【ユーザー名】\AppData\Local\Temp\CmdEditConfig.txtを削除してからインストールを行ってください。 |
Ver.1.8.0 | 2.7 MB | ZIP |
概要
仕様 [PDF]

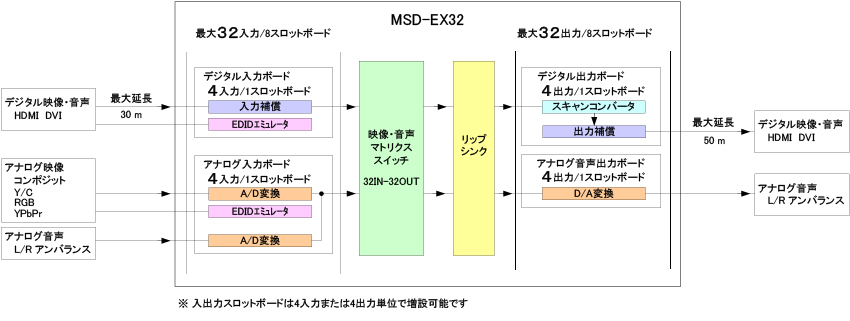

接続図
