TOP > 製品情報 > MSD-VIV

MSD-V6シリーズ用 入力ユニット MSD-VIV

  • SDVoE 対応
  • HDBaseT対応
販売状況 型番 概要 標準価格
販売中 MSD-VIV1UC SDVoE入力ユニット CATモデル 98,000 円 (税抜)
販売中 MSD-VIV1UF SDVoE入力ユニット 光ファイバーモデル 82,000 円 (税抜)
販売中 MSD-VIV1UT HDBaseT入力ユニット 75,000 円 (税抜)
光ファイバーモデル用 SFPモジュール
販売中 SFP-L10GSR SFPモジュール: マルチモードファイバー 16,000 円 (税抜)
販売中 SFP-L10GLR SFPモジュール: シングルモードファイバー 32,000 円 (税抜)

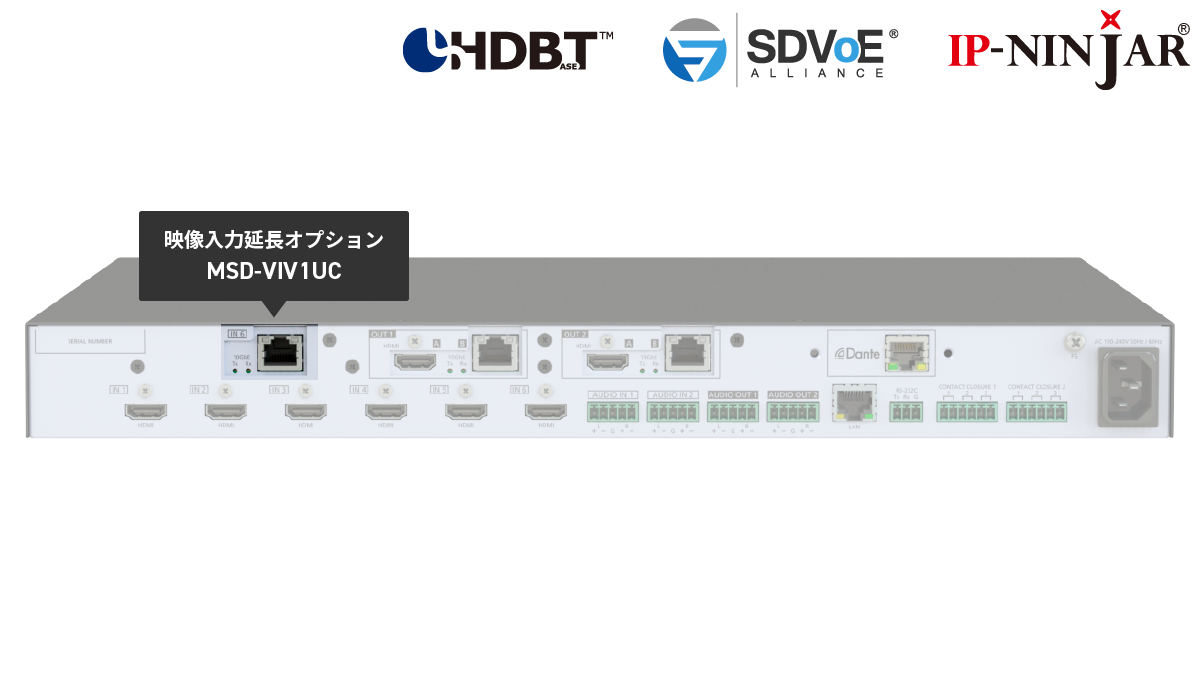

MSD-V6シリーズ対応のビデオ入力ユニットです。
4K＠60に対応した10GbE(SDVoE) CAT、 10GbE(SDVoE) 光ファイバー、HDBaseTユニットをラインアップ。

MSD-VIV1UC

項目内容
映像音声入力10GbE1系統
SDVoE、AES-128
Deep Color
640x480@60 ～ 2560x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30 bits ※詳細はMSD-V6仕様書の対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
RS-232C/LAN
コネクター: RJ-45
最大距離: 100 m
ケーブル: CAT6A (STP)
付属品－

MSD-VIV1UF

項目内容
映像音声入力10GbE1系統
SDVoE、AES-128
Deep Color
640x480@60 ～ 2560x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細はMSD-V6 仕様書の対応映像信号表を参照
リニアPCM: 最大8 チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
RS-232C/LAN
コネクター: SFP+
最大距離　: 300 m (OM3マルチモードファイバー)、10 km (OS1シングルモードファイバー)
付属品－

MSD-VIV1UT

項目内容
映像音声入力HDBaseT1系統
HDBaseT、HDCP 1.4/2.2
Deep Color
640x480@60 ～ 2560x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30 bits ※詳細はMSD-V6仕様書の対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
RS-232C/LAN/CEC
RS-232C/LAN/CEC
コネクター: RJ-45
最大距離: 100 m/150 m (ロングリーチモード使用時)
ケーブル: CAT.5E HDC、CAT5e (UTP/STP)、CAT6 (UTP/STP) ※PoH使用時はAWG 24以上の太いケーブルを推奨
付属品－
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 MSD-VIV1UC Ver.1.0.2 0.2 MB PDF
仕様書 MSD-VIV1UF Ver.1.1.1 0.2 MB PDF
仕様書 MSD-VIV1UT Ver.1.0.2 0.2 MB PDF
