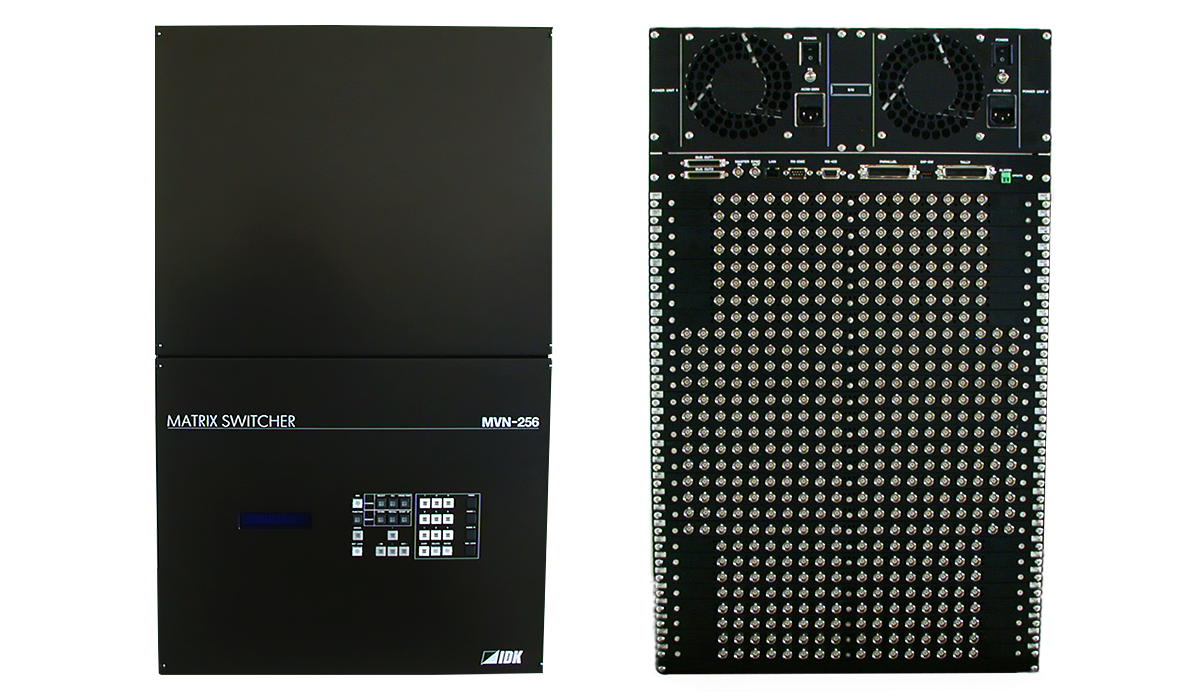

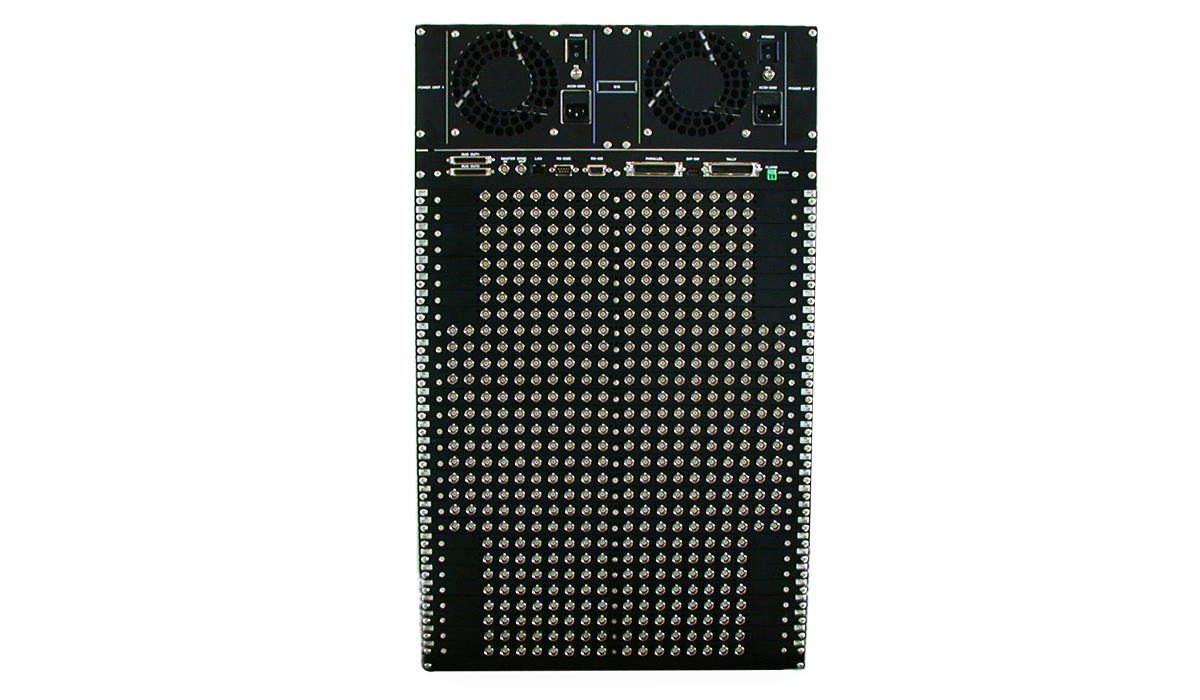

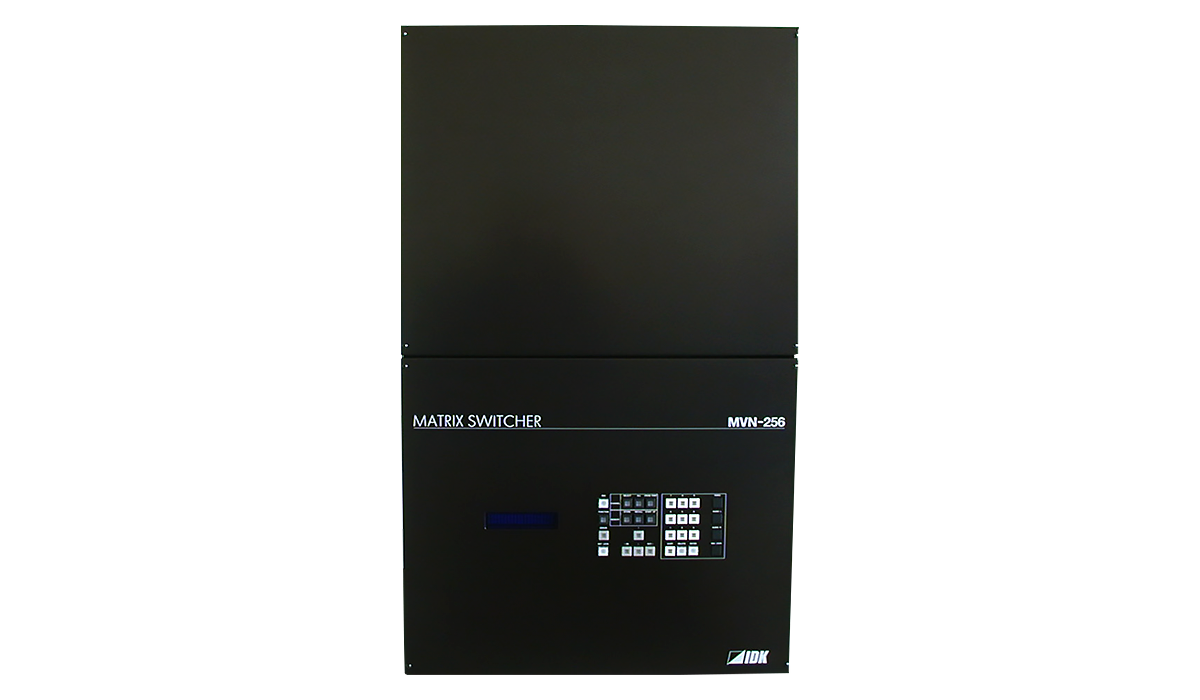

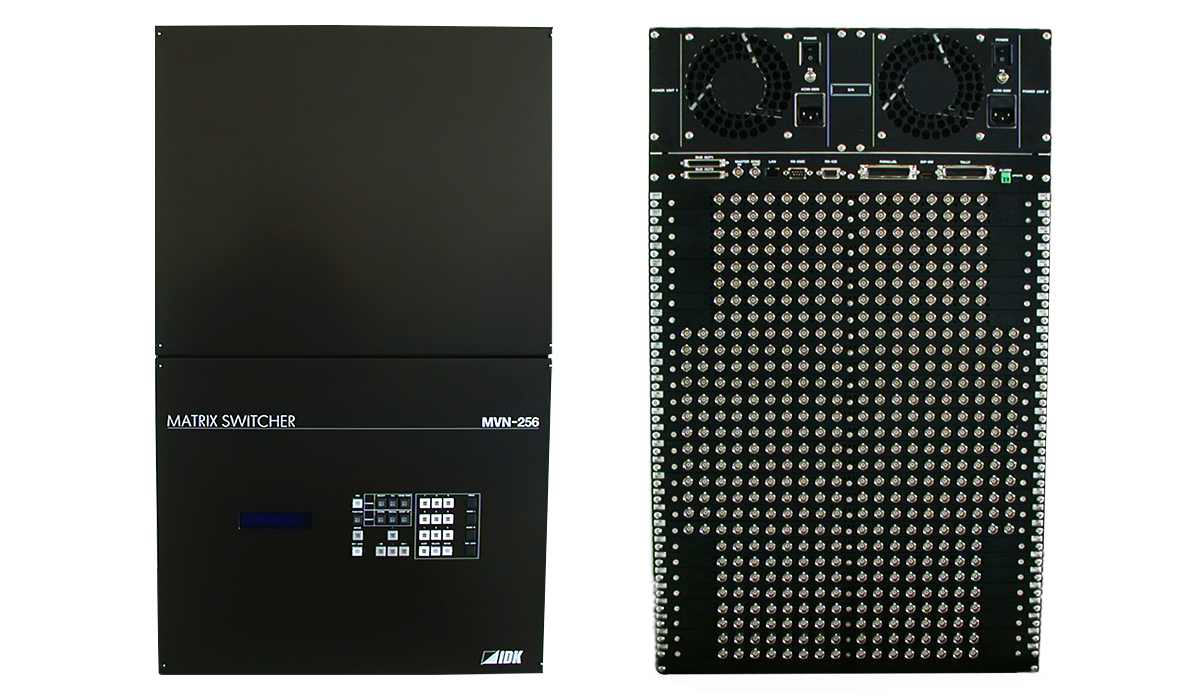

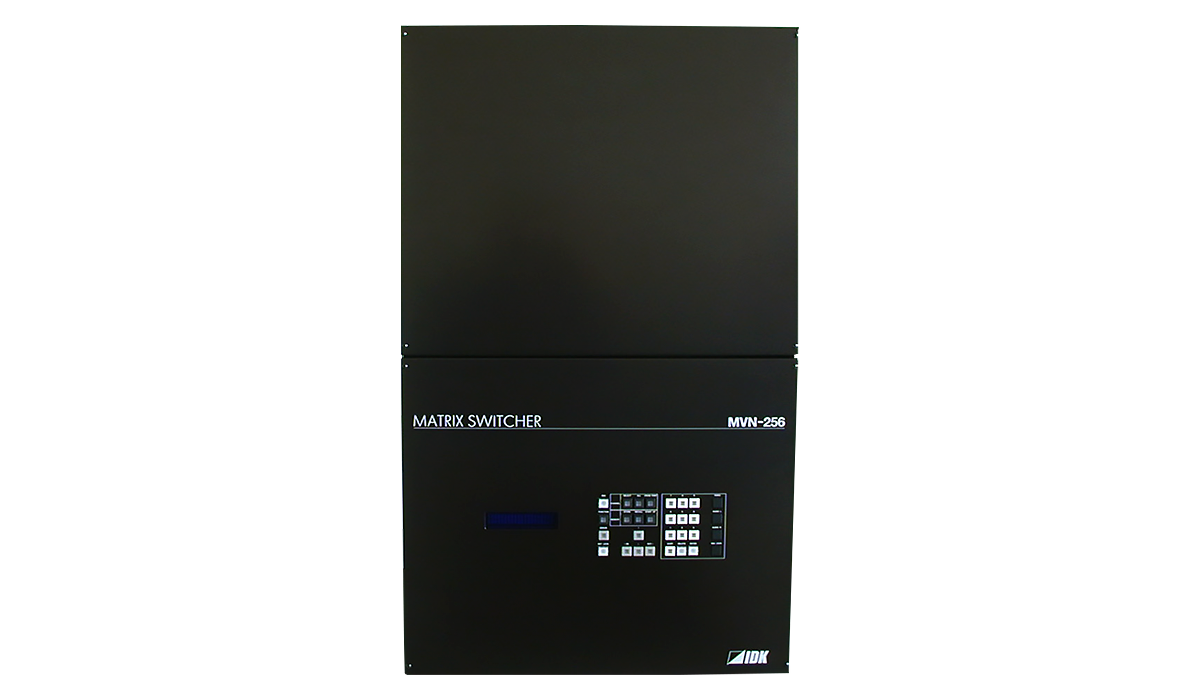

NTSC マトリクススイッチャー MVN-256

  • 最大256入力 (入力ボード最大13枚実装)
  • 最大256出力 (出力ボード最大16枚実装)
販売状況 型番 標準価格
完了品 MVN-256
256入力256出力のコンポジットビデオ信号をフルマトリクスで入出力切り換えを行う、モジュラー型マトリクススイッチャーです。MVN-256の拡張用スロットボードは入力用と出力用が独立しており、用途に応じて任意の入出力数のスイッチャーの構築が可能です。
MVNモデルは、BNCコネクターのボードを装着して使用します。また、基準同期信号を入力することにより、基準同期信号のブランキングに合わせて信号を切り換えるブランキング切換えモードを持っており、同期結合された入力信号にブランキング切換えモードを使用すれば、切り換え時のショックが無いスムーズな画面切り換えが可能です。制御方法はRS-232C、RS-422、パラレル入出力の他にLAN制御にも対応しております。

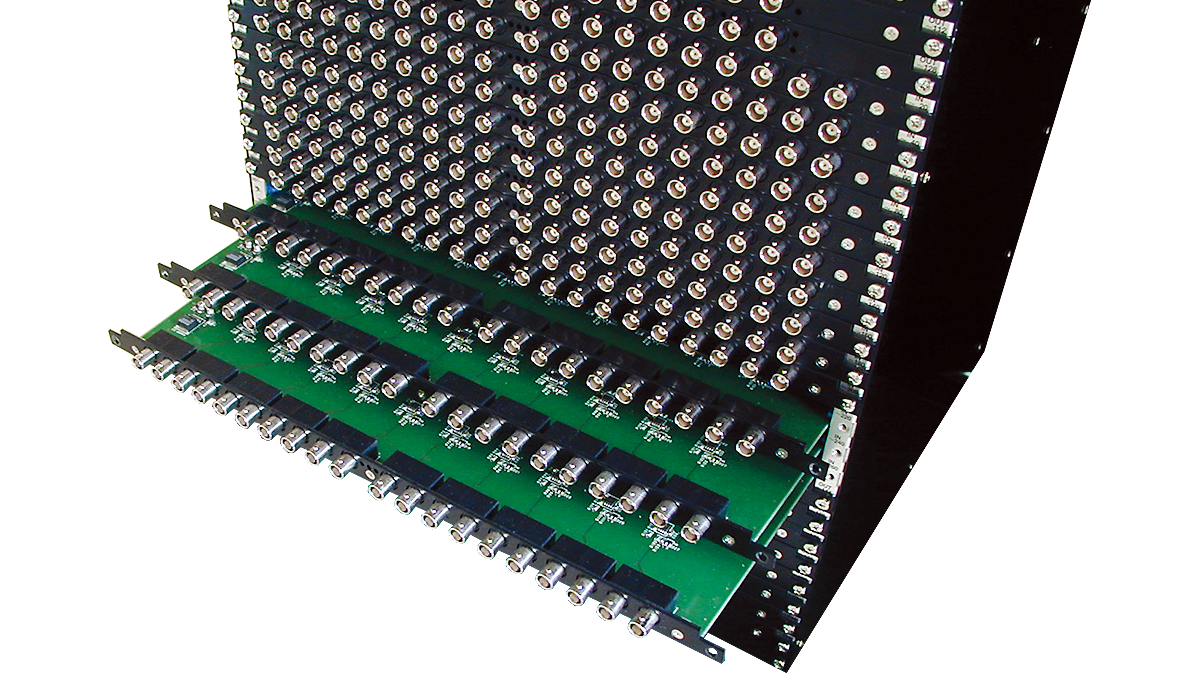

入力は20系統単位、出力は16系統単位で装着することができます。また、MVN-256は標準で電源の二重化仕様となっておりますので、万一、電源トラブルがあった場合でも機器が停止する心配がありません。
特長
  • その他
    • LANによる遠隔切換制御対応
    • スロット拡張型のため、システム変更の際にチャンネル増設が可能
    • 最大256系統の大規模システムを低価格にて実現
    • 映像、音声ユニットの連動使用にも対応
    • 二重電源を用いて高信頼性設計
    • 入力出力別々にボード単位で増設可能
項目内容
入力数最大256系統　20単位で増減可
出力数最大256系統　16単位で増減可
映像周波数特性10 MHzにて-1 dB以内、20 MHzにて-3 dB以内
入出力信号コンポジットビデオ信号（NTSC/PAL）　1.0 V[p-p] / 75 Ω
基準同期入出力入出力　各1系統
ブラックバースト信号　0.3 V[p-p] / 75 Ω
※出力はスルーアウト
入出力コネクタBNC
入出力適合ケーブル高周波信号用同軸ケーブル
制御方式RS-232C、RS-422、パラレル入出力、LAN
その他仕様電源電圧AC ～ 90 V - 250 V、 50 Hz/60 Hz ±3 Hz
消費電力約455 W （スロットボードフル装備時）
外形寸法430（W）ｘ710（H）ｘ400（D）mm （EIAラック16U、突起物含まず）
質量43 kg （スロットボードフル装備時）
温度使用範囲：0 ℃ ～ +40 ℃　　　　　　　
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 %　（ただし結露なきこと）　
保存範囲：20 % ～ 90 %　（ただし結露なきこと）
付属品電源コード（1.8 m）×2、ラック取付金具、BNC型プラグ引抜ドライバ、ターミナルブロック (2ピン)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 MVN-256 Ver.1.6.0 0.4 MB PDF
ユーザーズガイド MVN-256 Ver.2.1.0 2.4 MB PDF
外形寸法図 MVN-256 0.7 MB PDF
外形寸法図 MVN-256 0.3 MB DXF
コマ図 MVN-256 0.2 MB DXF/DWG
PDN MVN-256 0.2 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
MVNリモートコントロールプログラム Windows 7/8/8.1/10(32/64bit版対応）
※Microsoft.NET Framework 3.5 がインストールされている環境が必要 		Ver.4.0.0 1.2 MB ZIP
MVNエミュレートプログラム Windows Vista/7/8/8.1(32/64bit版対応） Ver.1.1.0 3.4 MB ZIP
