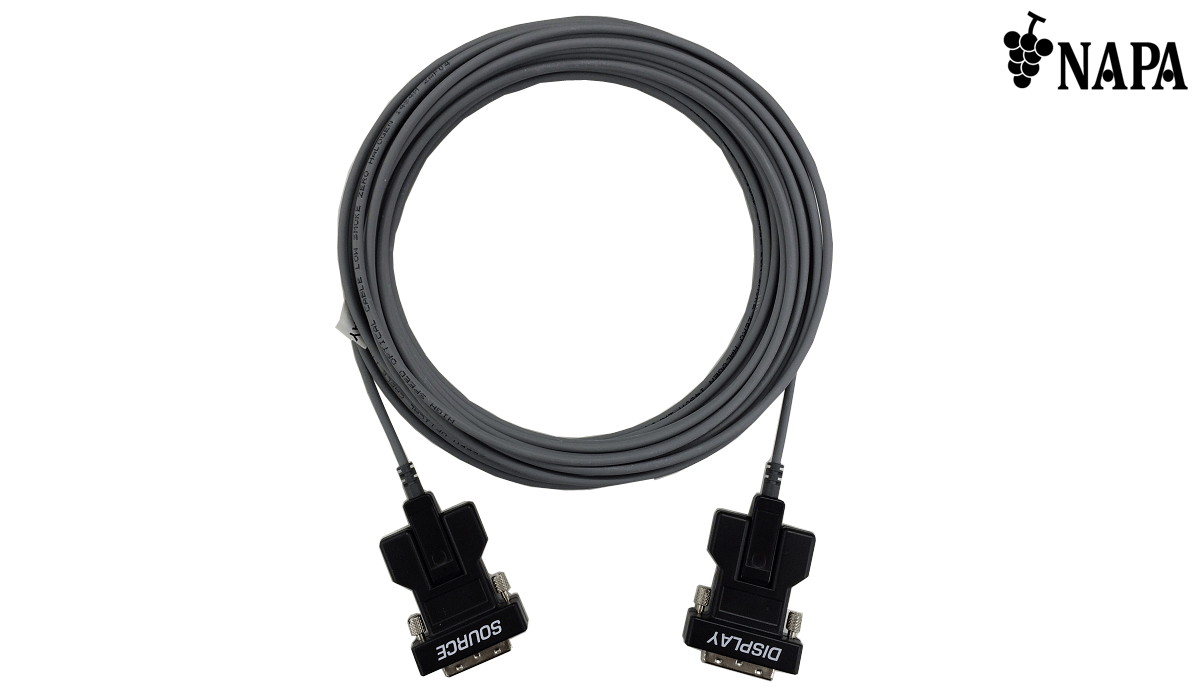

DVIアクティブオプティカルケーブル コネクター着脱モデル NP-AOC-DVI/DVI-xx

  • 最大1080p/WUXGA(RB)
  • HDCP 1.4
  • 最大延長100 m
  • 施工が容易なコネクター着脱タイプ
  • 引張強度約10 kg/圧壊強度約50 kg
  • ソース機器からの電力供給のみで動作可能
販売状況 型番 長さ
完了品 NP-AOC-DVI/DVI-10 10 ｍ
完了品 NP-AOC-DVI/DVI-15 15 m
完了品 NP-AOC-DVI/DVI-20 20 m
完了品 NP-AOC-DVI/DVI-30 30 m
完了品 NP-AOC-DVI/DVI-40 40 m
完了品 NP-AOC-DVI/DVI-50 50 m
販売状況 型番 長さ
完了品 NP-AOC-DVI/DVI-60 60 m
完了品 NP-AOC-DVI/DVI-70 70 m
完了品 NP-AOC-DVI/DVI-80 80 m
完了品 NP-AOC-DVI/DVI-90 90 m
完了品 NP-AOC-DVI/DVI-100 100 m

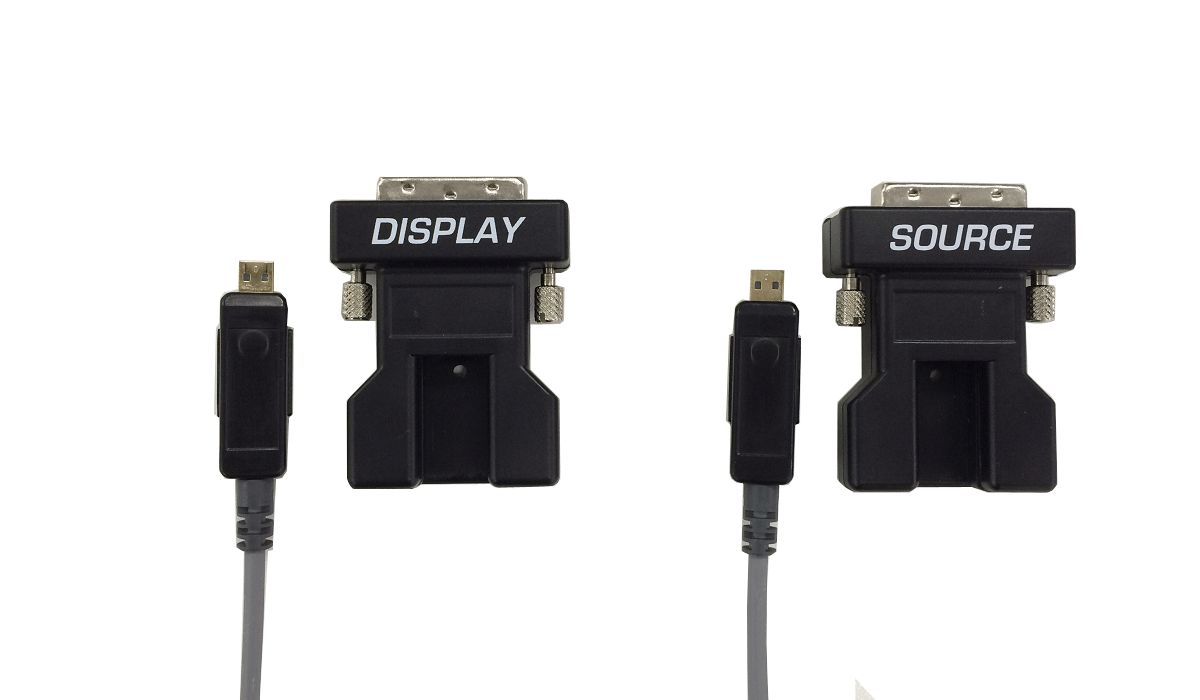

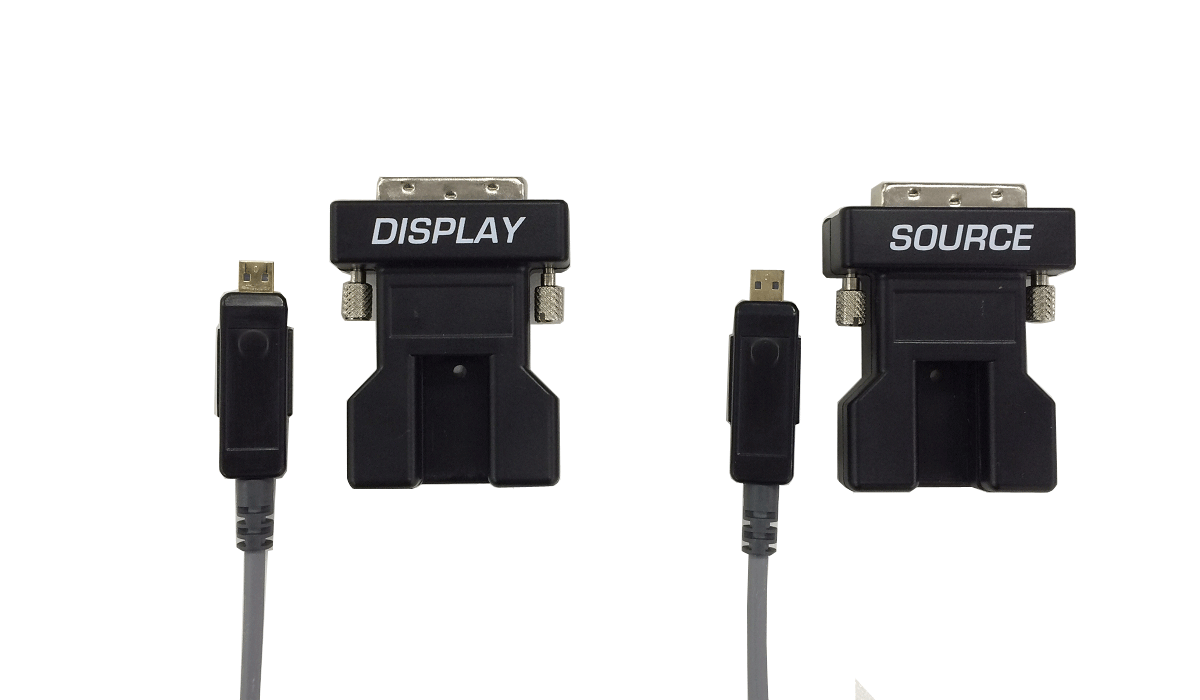

NP-AOC-DVI/DVI は、コネクター着脱式のDVI 光延長ケーブルでFull HD またはWUXGA RB を最大100m まで延長が可能です。信号劣化、損失、伝送距離の制限、またケーブルの重さの点から従来の同軸ケーブルや光延長ケーブルより優れており、容易に施工が可能です。また通線がしやすいようにDVI コネクター部分は取り外しができるように設計されており、コネクターと光ケーブルの接続部はmicro-HDMI となっています。ソース側のDVI 端子より電源を共有するため外部電源供給が不要です。高い引張強度、圧潰強度を持ち、高品質難燃性の外皮を採用しています。
項目NP-AOC-DVI/DVI
最大解像度HDTV: 1080p (最大100m) (*1)
VESA: WUXGA RB (最大100m) (*1)
音声マルチチャネルリニアPCM 8ch, Dolby Digital True HD, DTS-HD Master Audio
HDMIサポートHDCP 1.4対応（パススルー）, EDID（パススルー）,CEC非対応
ドットクロック25 MHz ～ 165 MHz

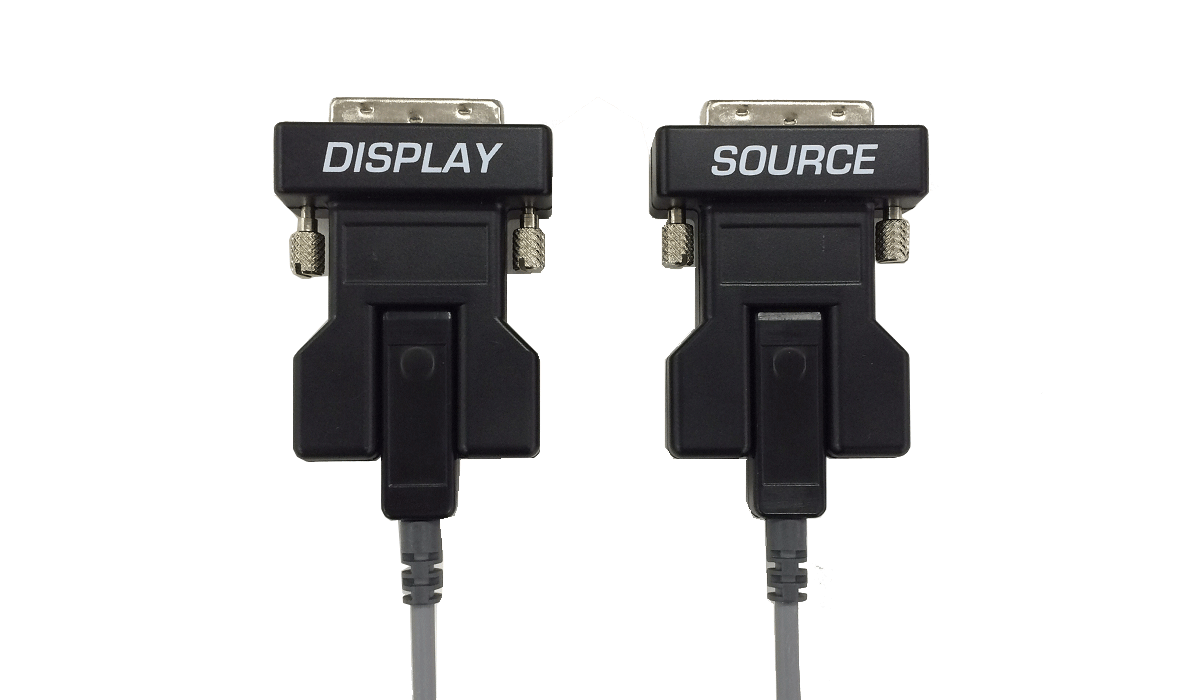

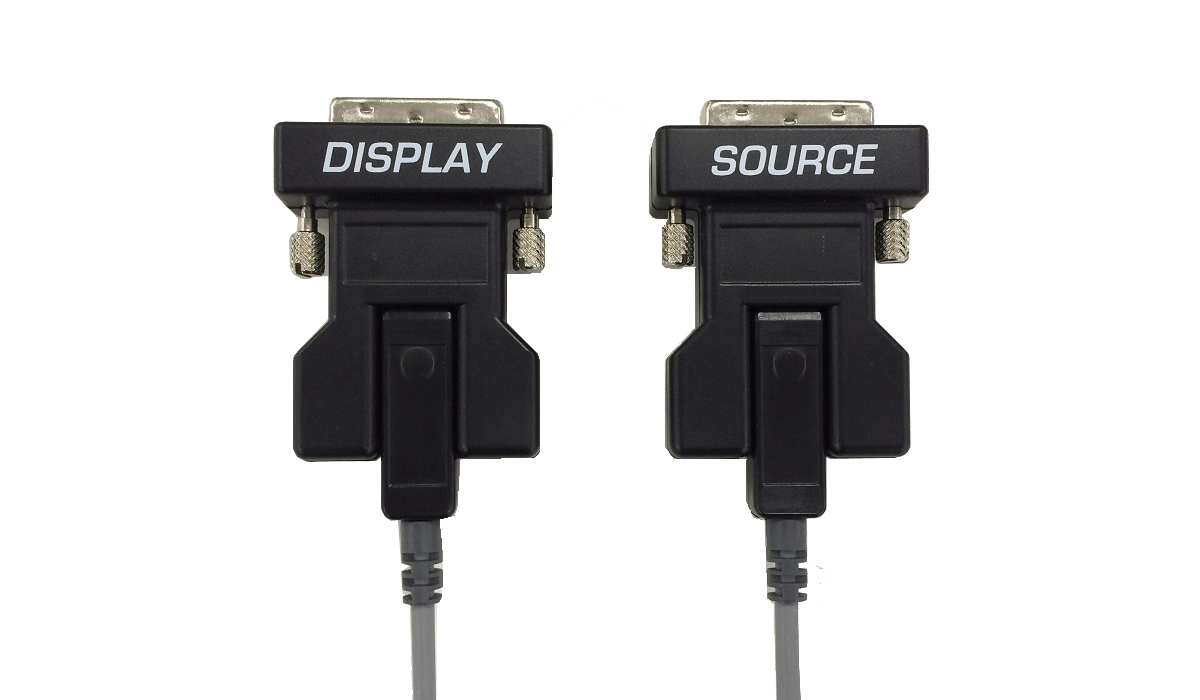

コネクタDVI-D: コネクタ部、 micro-HDMI (Type D): 光ケーブルとコネクタ接続部
ケーブル構造複合光ケーブル
ケーブル外皮CMP-OF(UL)およびLSZH (Low Smoke Zero Halogen)
ケーブル直径3.4 mm
ケーブル曲げ半径50 mm（常設時曲げ半径）、6 mm（瞬間曲げ半径）
ケーブル引張強度約10 kg （ケーブルとコネクタの接合部分）
ケーブル圧壊強度約50 kg
その他仕様電源DVI 14番ピンから供給（ソース側）(*2)
消費電力約0.28 W
外形寸法73.8(W)×39.7(H)×15.8(D) mm （突起物含まず）
質量最大約1.70kg (100m時)
温度使用範囲 : 0 ℃ ～ +50 ℃
保存範囲：-20 ℃ ～ +70 ℃
湿度使用/保存範囲：5 % ～ 85 % (ただし結露なきこと)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
