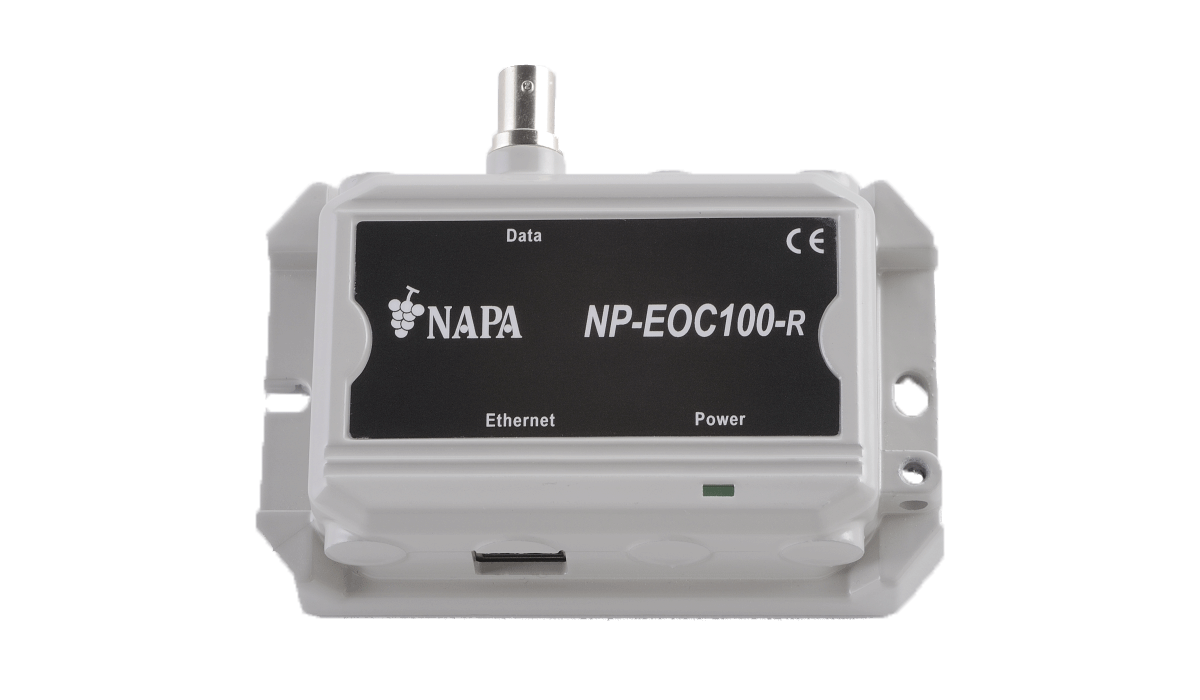

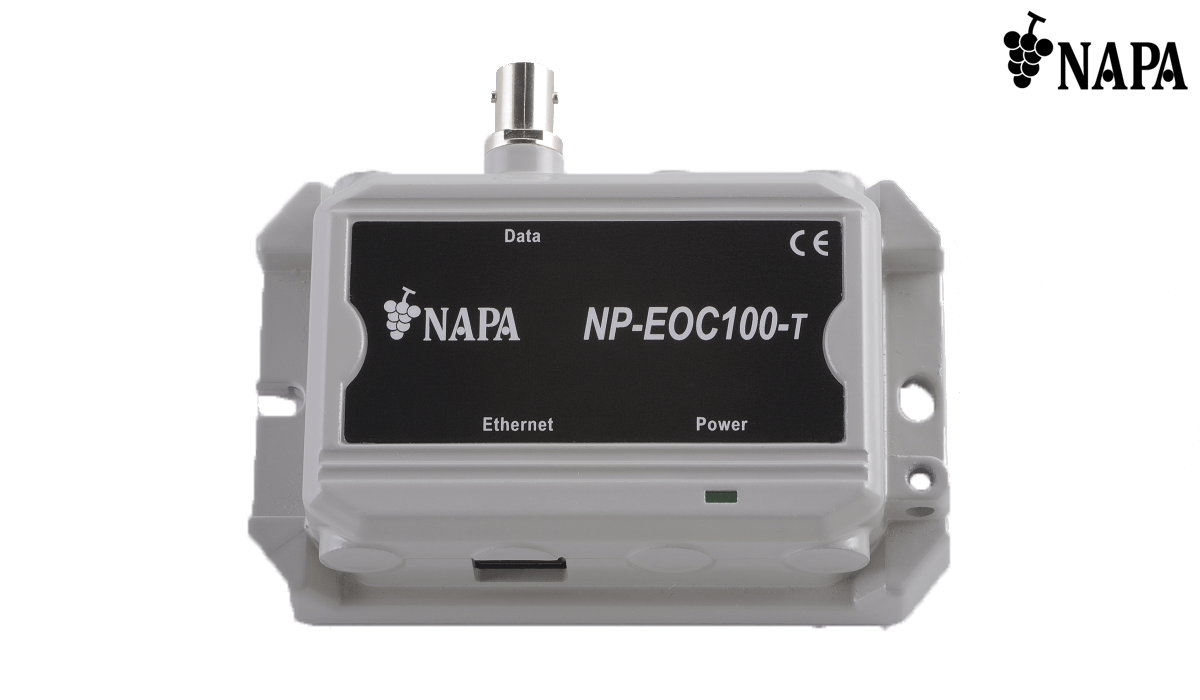

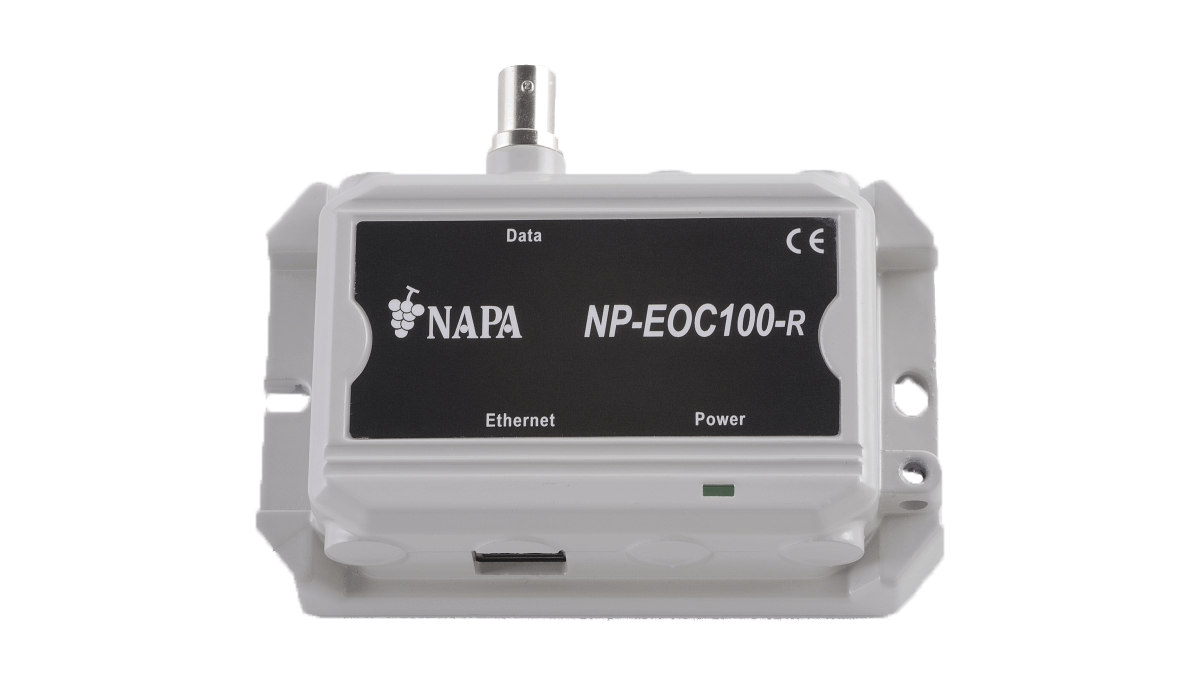

PoE対応 イーサネット同軸延長器 NP-EOC100-TR
- PoE (IEEE 802.3af)対応
- 最大延長300 m (同軸ケーブル: 5C-2V)
- ネットワーク伝送に既設同軸ケーブルの再利用が可能
- 低コストでのシステム入れ換えを実現
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | NP-EOC100-TR |
NP-EOC100-TRは同軸ケーブル(5C-2 V相当)を使用して、イーサネット及び電源(PoE: IEEE802.3af準拠)を200 m ~ 300 m伝送する伝送器です。
アナログ監視カメラを高解像度のIPカメラなどに入れ換える際に、既設の同軸ケーブルをそのまま使用でき、低価格でのシステムの入れ換えを実現します。また、3 kVまでを想定した雷対策がされています。
アナログ監視カメラを高解像度のIPカメラなどに入れ換える際に、既設の同軸ケーブルをそのまま使用でき、低価格でのシステムの入れ換えを実現します。また、3 kVまでを想定した雷対策がされています。
| 項目 | NP-EOC-100-TR | |
|---|---|---|
| コネクタ | データ+電源(送信器) | 1系統 RJ-45 メスコネクタ(IN) (PoE を入力) 1系統 BNCコネクタ(OUT) |
| データ+電源(受信器) | 1系統 RJ-45 メスコネクタ(OUT) (PoEを出力) 1系統 BNCコネクタ(IN) |
|
| 情報伝達規格 | IEEE802.3af | |
| 情報伝達 最大速度 | 10 / 100 Mbps フルデュプレックス | |
| 情報伝達 最大伝送距離 | 最大300 m 5C-2 V相当の同軸ケーブル (注1) + 各送受信器から100 m UTP ケーブル (注2) | |
| 電源 | PoE電源供給 | 対応 (注3) |
| リモート電源 供給能力(送信器) | - | |
| リモート電源 供給能力(受信器) | 最大 15.4 W (ケーブル、電源供給に依存) |
|
| 入力使用電圧(送信器) | 42 V ~ 57 V DC RJ-45メスコネクタ | |
| 入力使用電圧(受信器) | 37 V ~ 57 V DC BNCコネクタ | |
| 出力電圧(送信器) | 40 V ~ 56 V DC BNCコネクタ | |
| 出力電圧(受信器) | 36 V ~ 56 V DC RJ-45 メスコネクタ | |
| 消費電力 | 2.5 W以下(送受信器とも) | |
| マウント | ウォールマウント利用可 付属品 (注4) : ネジx4, ワッシャー x4, ゴムステッカー x2 |
|
| 外形寸法 | 112 (W) x 72 (H) x 31.5 (D) mm (突起物含まず) | |
| 質量(送信器) | 約233 g | |
| 質量(受信器) | 約237 g | |
| 温度 | 使用範囲: -10 ℃ ～ +60 ℃ | |
| 湿度 | 使用範囲: 0 % ～ 80% (ただし結露なきこと) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
