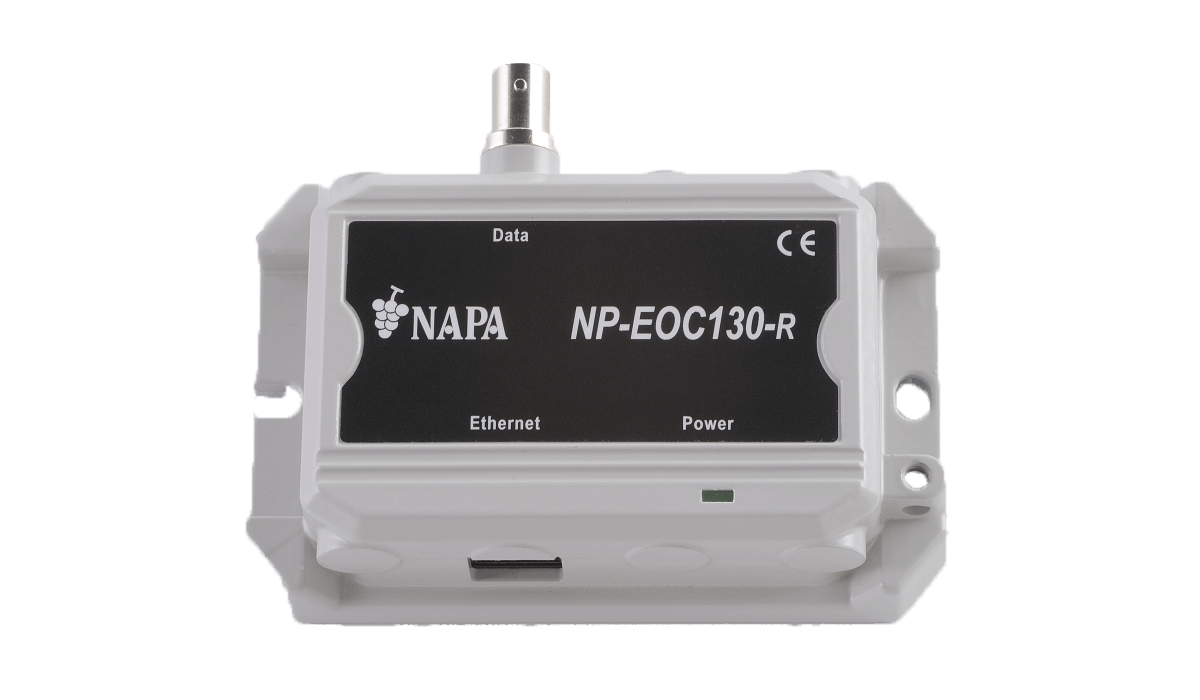

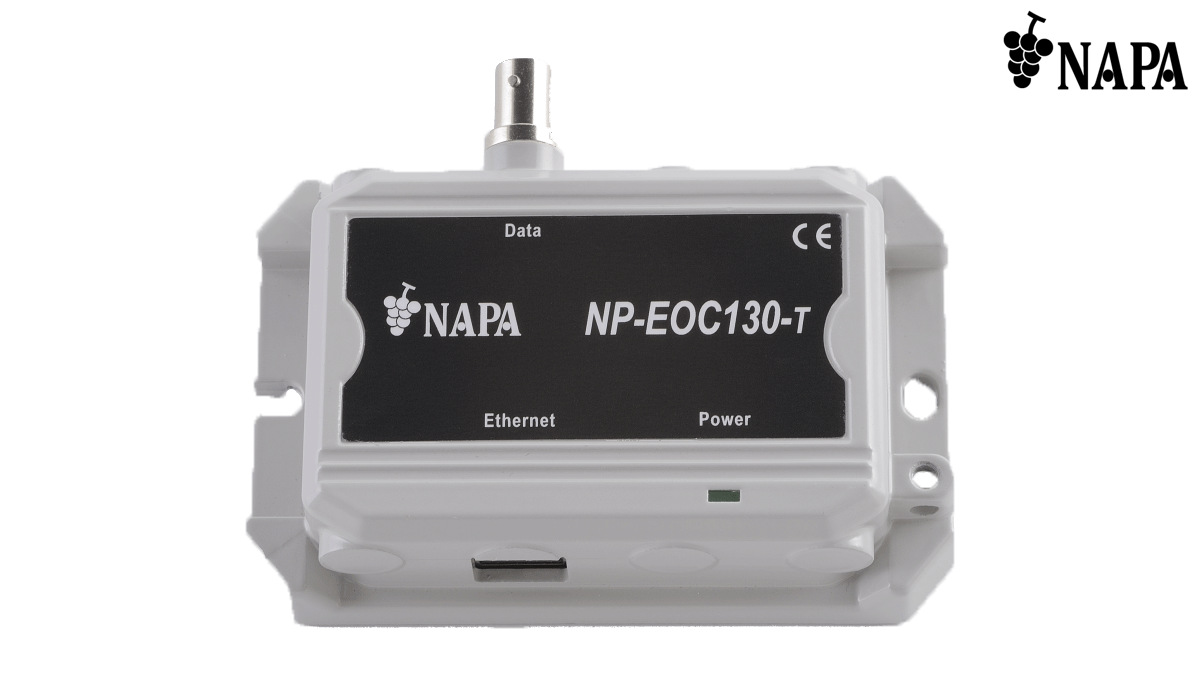

PoE+対応 イーサネット同軸延長器 NP-EOC130-TR
- PoE+ (IEEE 802.3at)対応
- 最大延長300 m (同軸ケーブル: 5C-2V)
- ネットワーク伝送に既設同軸ケーブルの再利用が可能
- 低コストでのシステム入れ換えを実現
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | NP-EOC130-TR |
NP-EOC130-TR は同軸ケーブル(5C-2 V相当) を使用して、イーサネット及び電源(PoE+：IEEE802.3at準拠) を200 m～ 300 m伝送する伝送器です。
アナログ監視カメラを高解像度のIPカメラなどに入れ換える際に、既設の同軸ケーブルをそのまま使用でき、低価格でのシステムの入れ換えを実現します。また、3 kVまでを想定した雷対策がされています。
アナログ監視カメラを高解像度のIPカメラなどに入れ換える際に、既設の同軸ケーブルをそのまま使用でき、低価格でのシステムの入れ換えを実現します。また、3 kVまでを想定した雷対策がされています。
| 項目 | NP-EOC130-TR | |
|---|---|---|
| コネクタ | データ+電源(送信器) | 1系統 RJ-45 メスコネクタ(IN) (PoE、PoE+ を入力) 1系統 BNCコネクタ（OUT） |
| コネクタ | データ+電源(受信器) | 1系統 RJ-45 メスコネクタ（OUT） (PoE、PoE+ を出力) 1系統 BNCコネクタ（IN） |
| 情報伝達規格 | 規格 | IEEE802.3af、IEEE802.3at、または Pre-at |
| 最大速度 | 10/100Mbps フルデュプレックス | |
| 最大伝送距離 | 最大 300 m 5C-2 V相当の同軸ケーブル (注1) + 各送受信器から100 m UTP ケーブル (注2) | |
| PD(電力供給を受ける機器） | 動作時最少電流値: 50 mA以上 | |
| インジェクタからの供給電流時 | 0.8 A以下 | |
| 電源 | PoEからの電源供給 | 対応 (注3) |
| PoE+からの電源供給 | 対応 (注3) | |
| リモート電源 供給能力(送信器) | - | |
| リモート電源 供給能力(受信器) | 最大 33.5 W (ケーブル、電源供給に依存) |
|
| 入力使用電圧(送信器) | 42 ～ 57 V DC RJ-45メスコネクタ | |
| 入力使用電圧(受信器) | 40 ～ 57 V DC BNCコネクタ | |
| 出力電圧(送信器) | 39 ～ 56 V DC BNCコネクタ | |
| 出力電圧(受信器) | 39 ～ 56 V DC RJ-45 メスコネクタ | |
| 消費電力 | 2.5 W以下(送受信器とも) | |
| マウント | ウォールマウント利用可 付属品 (注4) : ネジx4, ワッシャー x4, ゴムステッカー x2 |
|
| 外形寸法 | 112 (W) × 72 (H) × 31.5 (D) mm (突起物含まず) | |
| 質量(送信器) | 約239 g | |
| 質量(受信器) | 約241 g | |
| 温度 | 使用範囲: -10 ℃ ～ +60 ℃ | |
| 湿度 | 使用範囲: 0 % ～ 80 % (ただし結露なきこと) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
