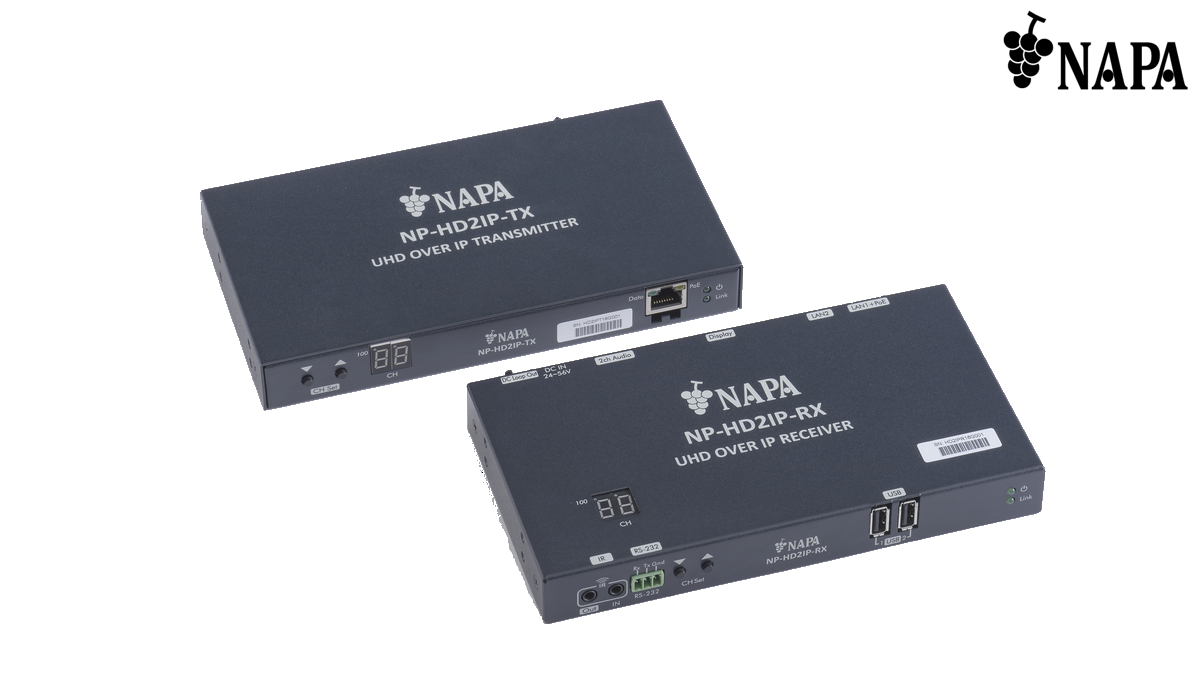

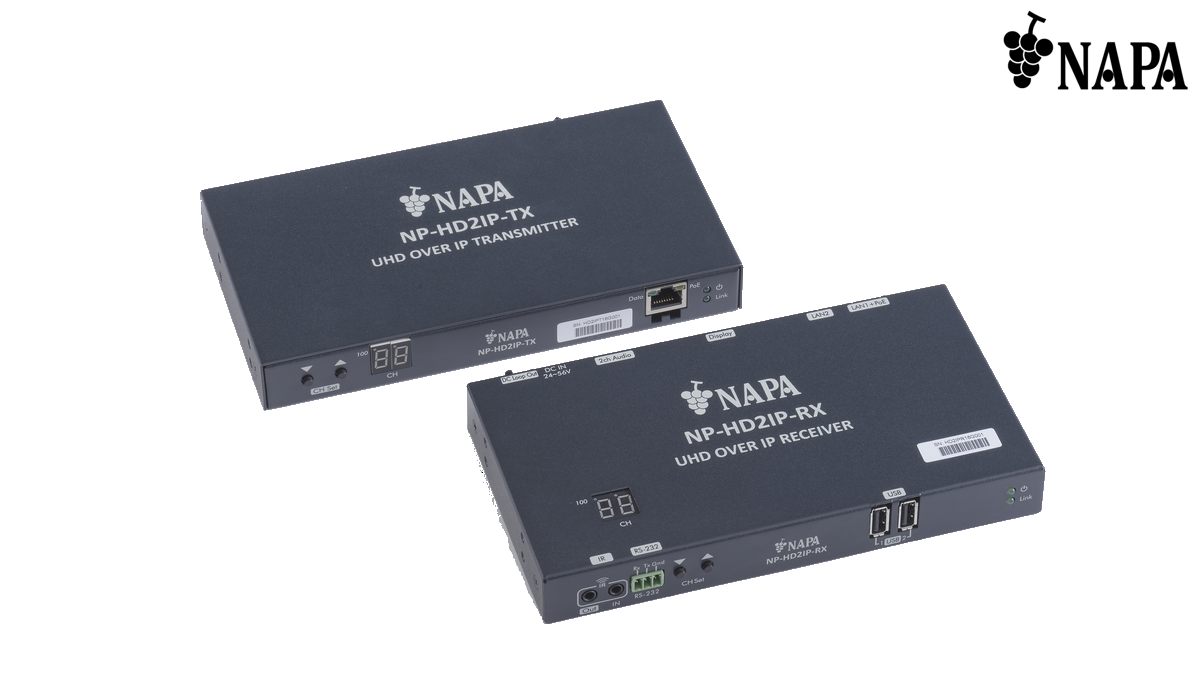

4K@30対応 HDMIエンコーダー・デコーダー NP-HD2IP-TR

  • 最大4K@30
  • HDCP 1.4/2.2
  • 最大延長100 m (Cat5e/Cat6)
  • USB/KVM伝送対応
  • PoE (IEEE 802.3af)対応
  • スケーラー内蔵 (受信器)
  • ビデオウォールを構築可能
販売状況 型番 概要 標準価格

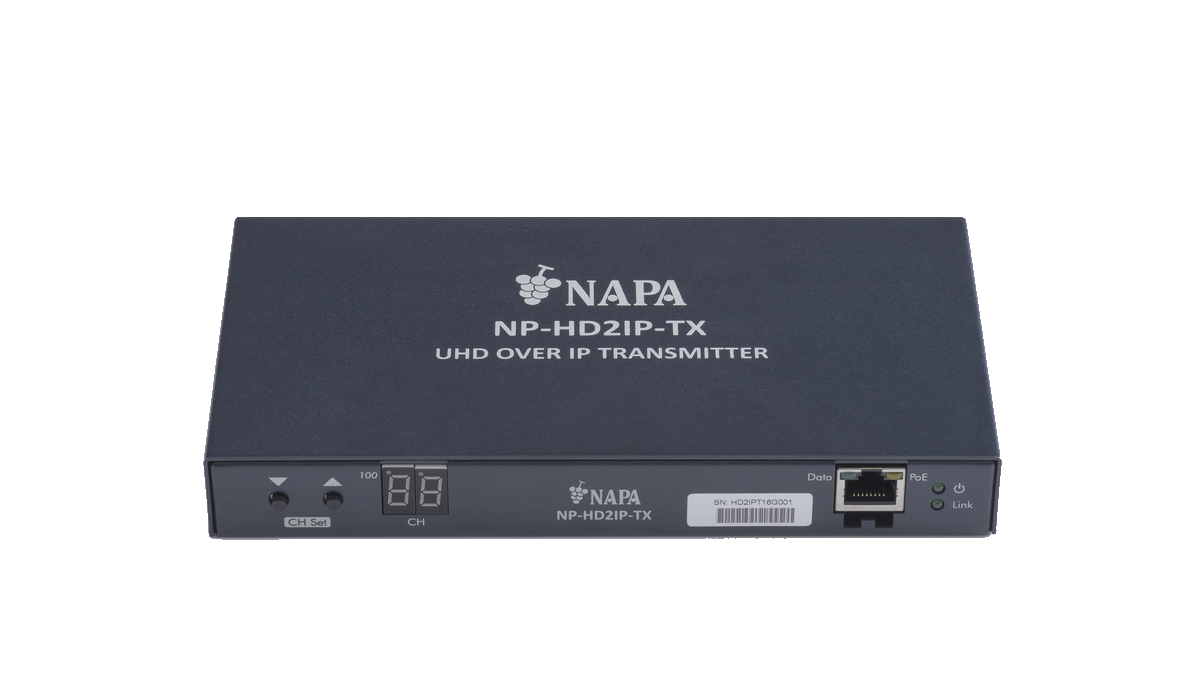

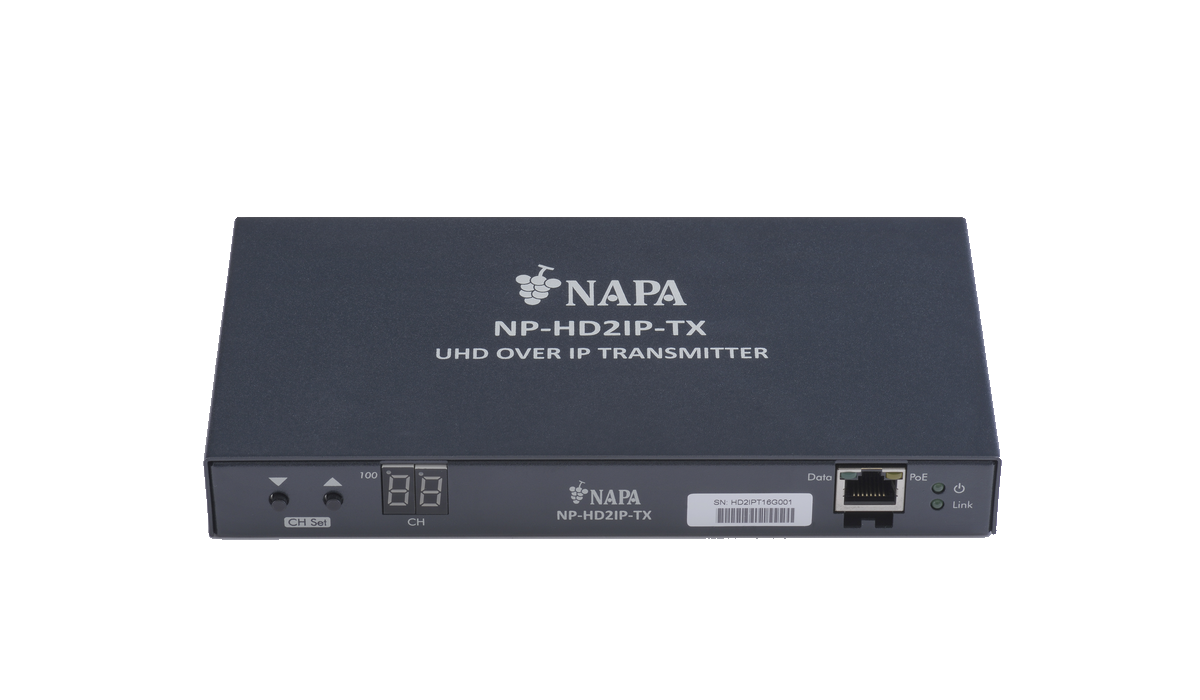

完了品 NP-HD2IP-TX エンコーダー

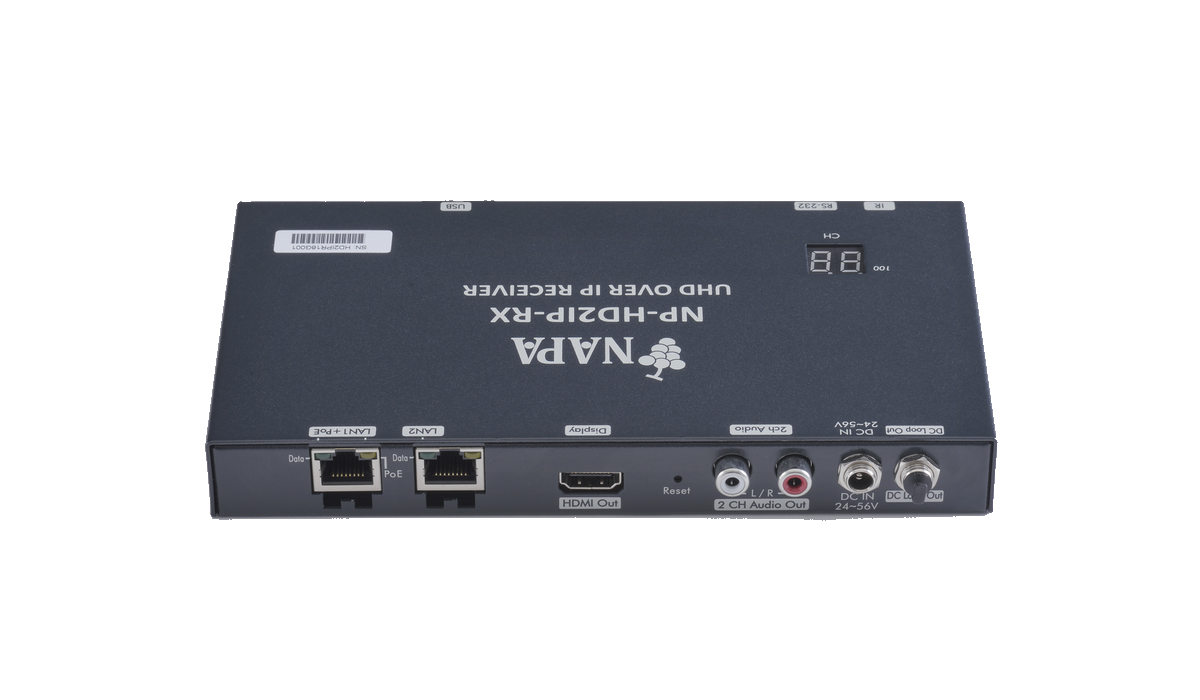

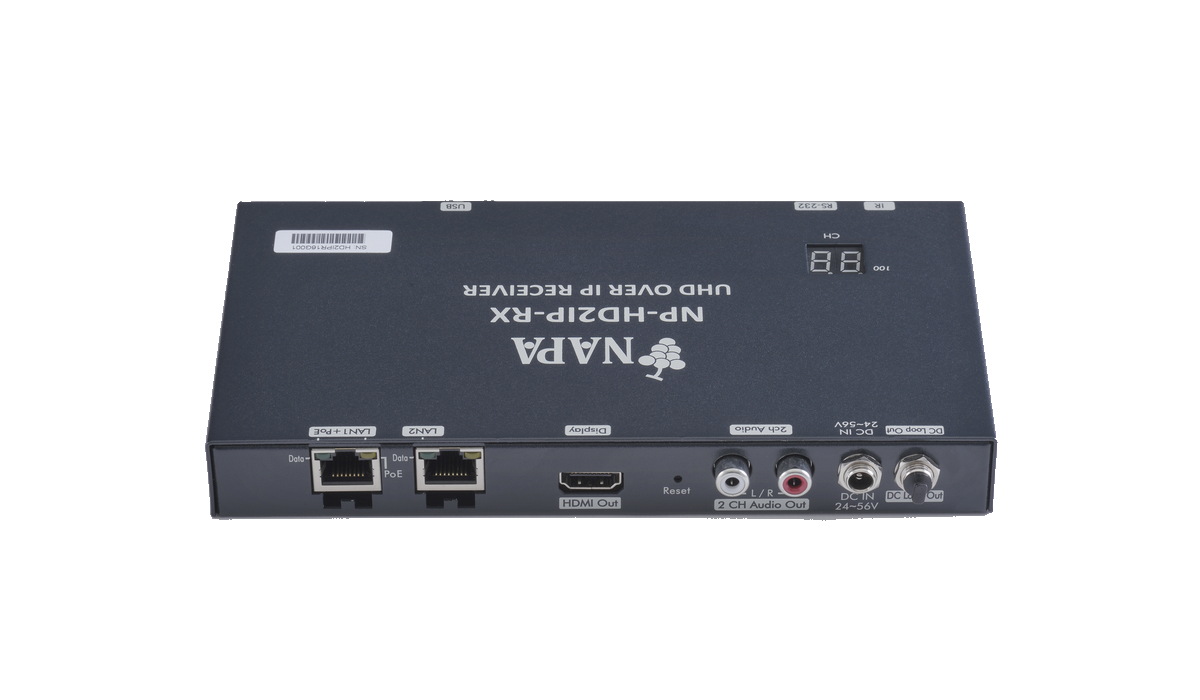

完了品 NP-HD2IP-RX デコーダー
NP-HD2IP-TRは最大4K@30の高解像度映像をCat5e/6ケーブルで送受信器それぞれ最大100 mまで伝送することが出来るIPネットワーク延長器です。
PoE対応の1GbEスイッチと組み合わせることにより、送受信器双方ともに設置場所に電源が無くても、簡単かつ柔軟にビデオウォール、マトリクススイッチャーなどのシステムを構築することができます。RS-232C双方向通信や、USBの延長によるKVMにも対応しています。IRリモコン信号の延長も可能です。
項目内容
デジタル信号入力 (送信器)1系統　HDMI / DVI1.0、TMDSシングルリンク
HDCP1.4 / 2.2 対応
HDR非対応
EDIDエミュレート機能搭載
コネクタ：HDMI Type A(19ピン・メス)
出力 (受信器)1系統　HDMI / DVI1.0、TMDSシングルリンク
HDCP1.4/ 2.2 対応
HDR非対応
EDIDエミュレート機能搭載
コネクタ：HDMI Type A(19ピン・メス)
アナログ音声信号入力 (送信器)1系統　ステレオL/R　アンバランス信号
コネクタ：2チャンネル、3.5mmジャック
出力 (受信器)1系統　ステレオL/R　アンバランス信号
コネクタ：2チャンネル、RCAピンジャック
映像フォーマットVGA / SVGA / XGA / WXGA (1280x768) / WXGA (1280x800) /
Quad-VGA / SXGA / WXGA (1360x768) / WXGA (1366x768) /
SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ / VESAHD /
WUXGA / WQHD / 4K
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K
色深度24bit, 30bit, 36bit Deep Color
ドットクロック25 MHz ～ 300 MHz
TMDSクロック25 MHz ～ 300 MHz
TMDSレート0.75Gbps ～ 10.2Gbps
オーディオフォーマットLPCM 32kHz ～ 192kHz, 16 ～ 24bit 2ch/8ch
Dolby Digital 5.1ch, Dolby Digital Plus, Dolby Digital True-HD,
DTS 5.1ch, DTS-ES, DTS-HD High Resolution, DTS-HD Master Audio
ネットワーク（LAN）伝送距離100 m (Cat5e, Cat6ケーブル)
コネクタ (送信器)1系統　RJ-45 (PoE対応)
コネクタ (受信器)1系統　RJ-45 (PoE対応)
1系統　RJ-45 (設定及びカスケード接続用)
インターフェイスUSB(送信器)1ポート (Type B)
USB(受信器)2ポート (Type A)
RS-232C1系統 ターミナルブロック (3ピン)
IR1出力ポート・1入力ポート
電源PoEからの供給対応
PoE規格IEEE802.3af
入力電圧DC 24 V – 56 V 　DCジャック経由 (ロッキング機構つき)
消費電力 (送信器)約 6.2 W
消費電力 (受信器)約 7 W
その他チャンネル表示送受信機共に 7SEG LED 有り
スケーラー機能受信器のみ
外形寸法 (送信器)190.4 (W) × 24.6 (H) × 103.7 (D) mm
(コネクタ部分含まず)
外形寸法 (受信器)190.4 (W) × 23.8 (H) × 103.7 (D) mm
(コネクタ部分含まず)
温度使用範囲：0 ℃ ～ +50 ℃
温度使用範囲：10 % ～ 80 % (ただし結露なきこと)
付属品ターミナルブロック (3ピン)、取付金具
オプションACアダプター (NP-HD2IP-AC)
IRケーブル (NP-HD2IP-IR)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
