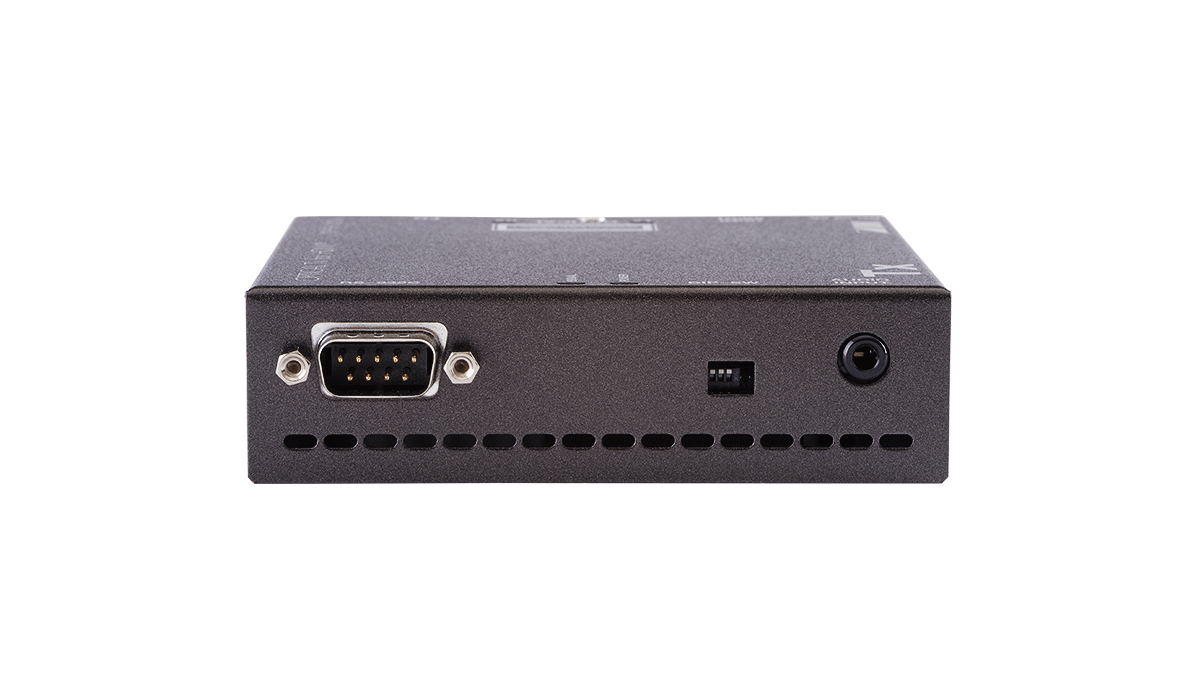

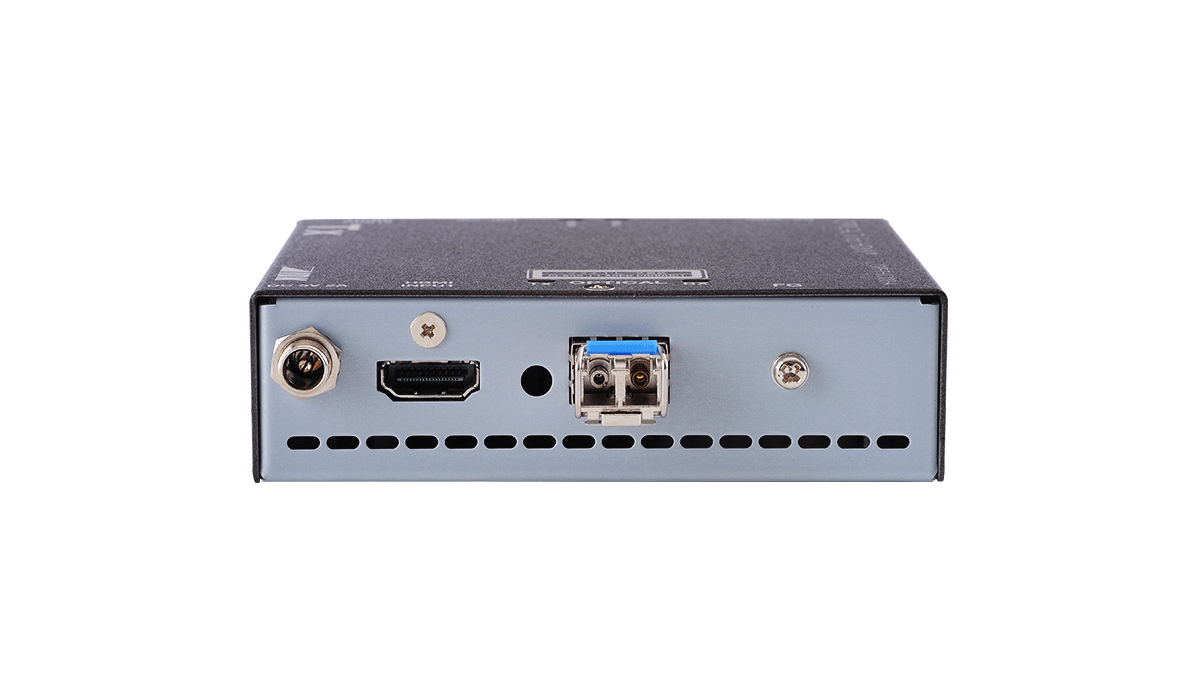

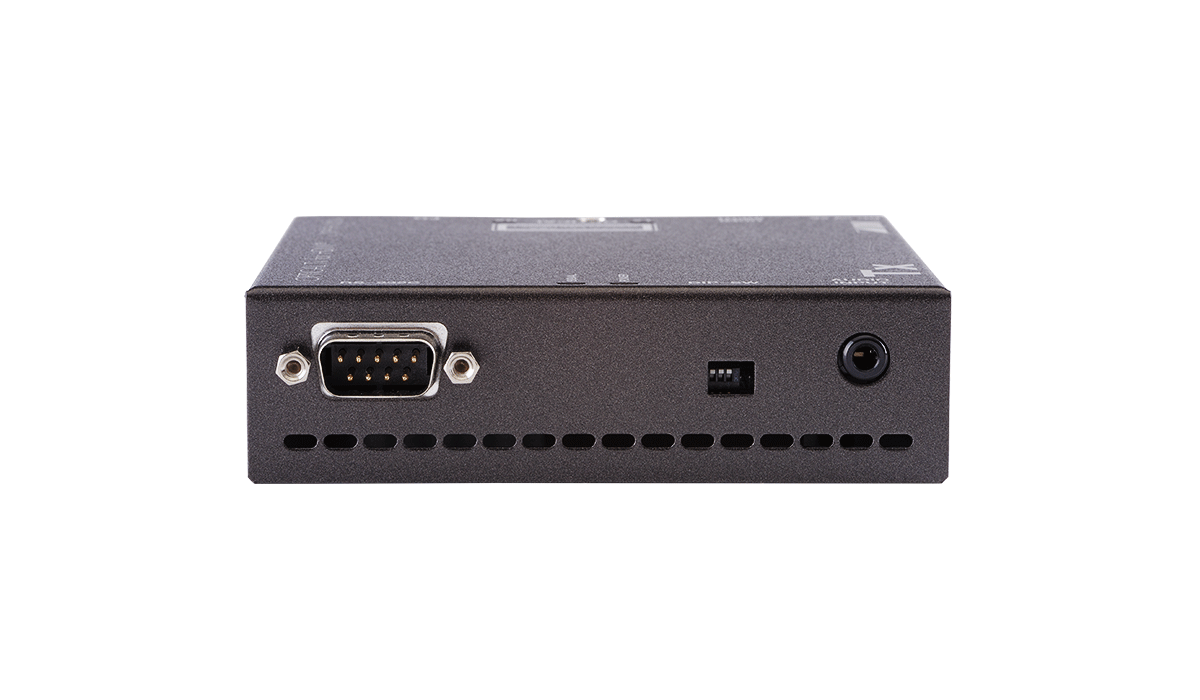

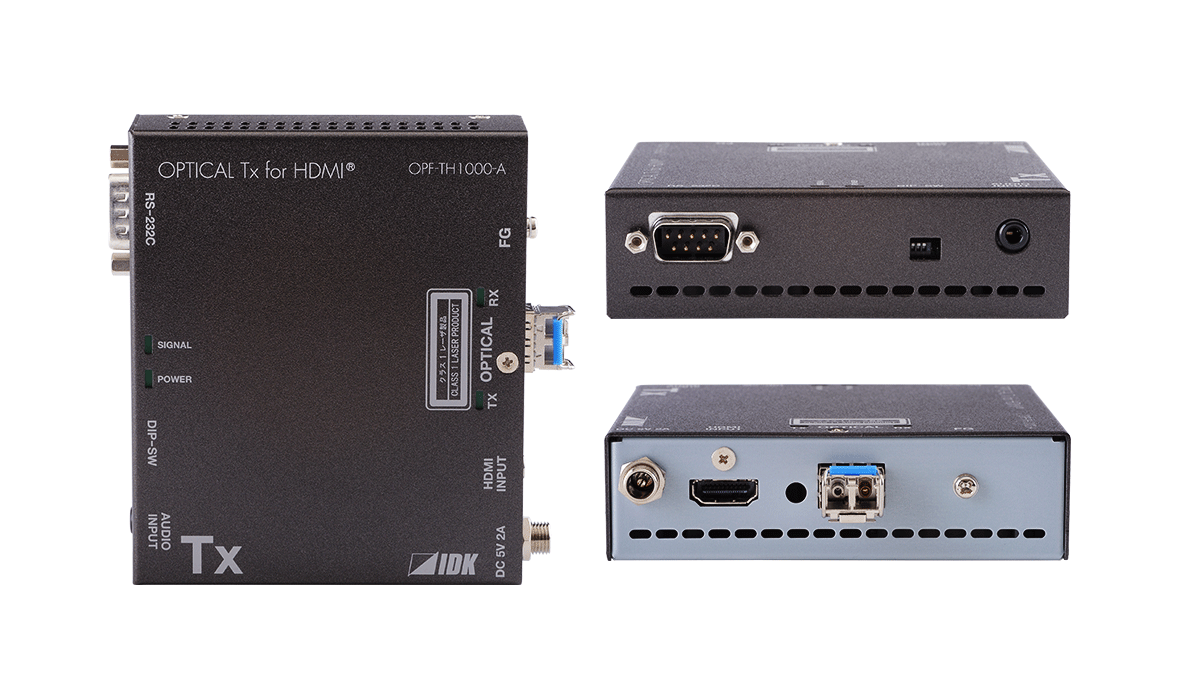

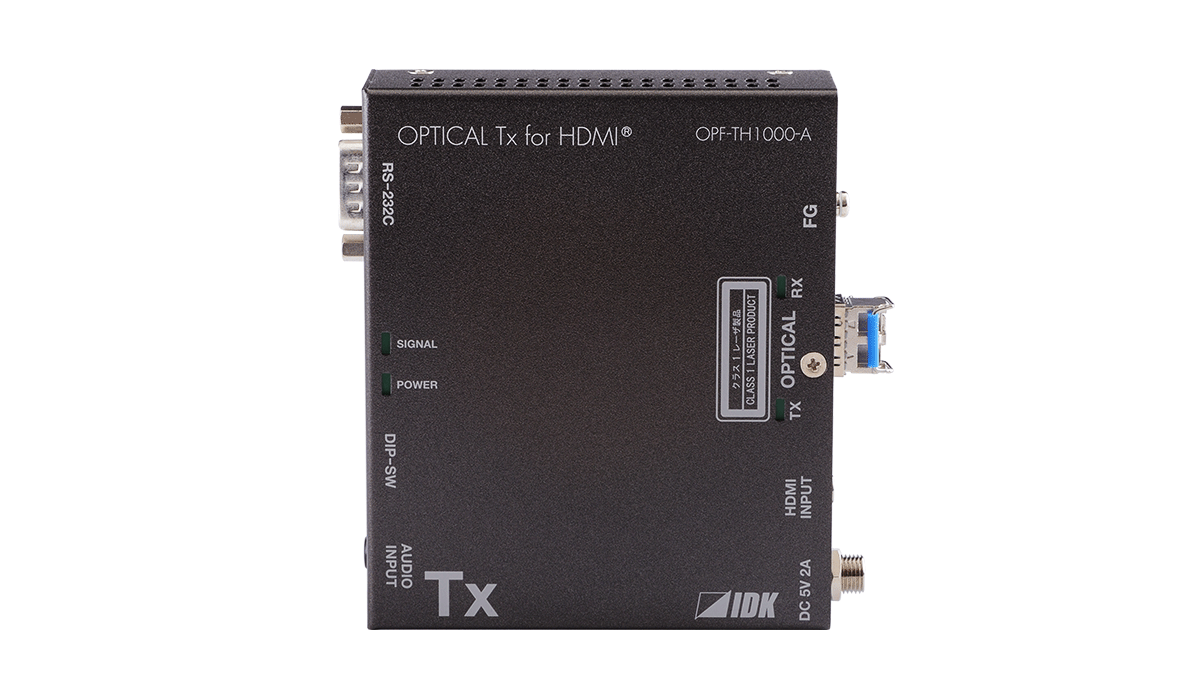

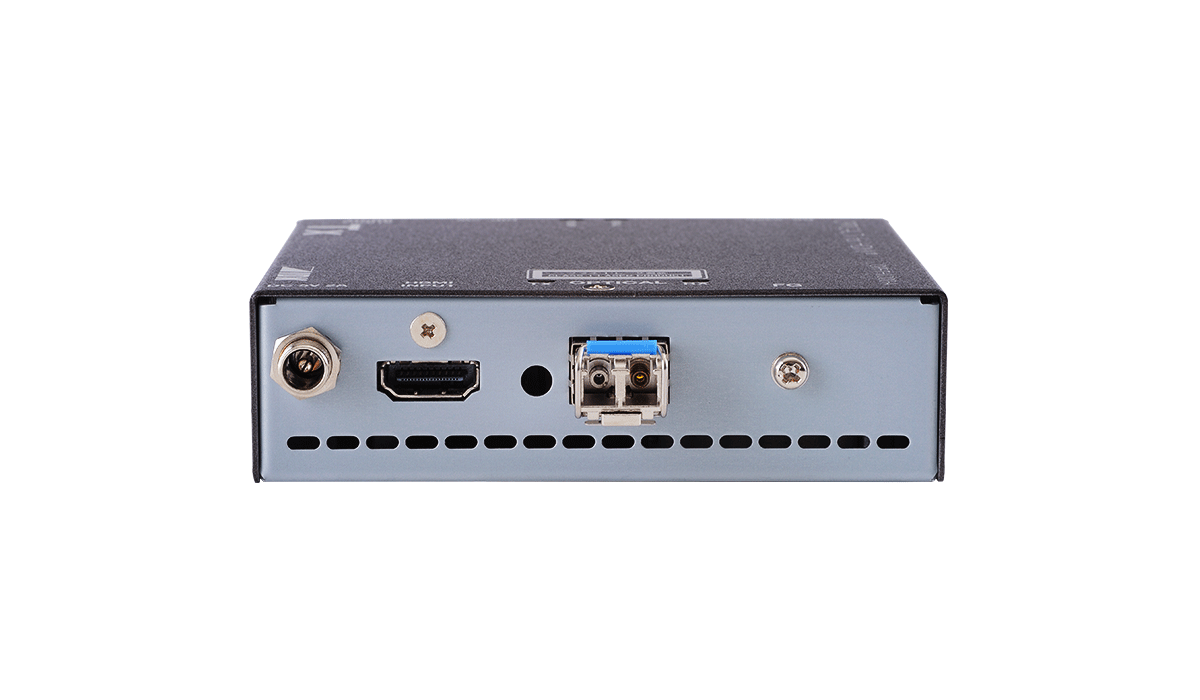

HDMI光ファイバー送信器 OPF-TH1000-A
- 最大1080p/WUXGA(RB)
- HDCP 1.4 (パススルー)
- 最大延長300 m (マルチモードファイバー)
- 最大延長4.7 km (シングルモードファイバー)
- アナログ音声/RS-232C伝送対応
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| 完了品 | OPF-TH1000-A-MM | マルチモードファイバー用SFP付属 | |
| 完了品 | OPF-TH1000-A-SM | シングルモードファイバー用SFP付属 |
HDMI信号を光ファイバーケーブルで長距離伝送する送信器です。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル双方向通信およびアナログ音声の伝送にも対応しています。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル双方向通信およびアナログ音声の伝送にも対応しています。
特長
| 項目 | 内容 | |
|---|---|---|
| 入力信号 | 1系統 HDMI / DVI 1.0 TMDSシングルリンク HDCP 1.4対応(パススルー) CEC対応(パススルー) コネクタ：HDMI TypeA(19ピン)・メス |
|
| 出力信号 | 1系統 延長用デジタル光信号 RS-232C対応 |
|
| 対応フォーマット | VGA/SVGA/XGA/WXGA(1280x768)/WXGA(1280x800)/Quad-VGA/SXGA/WXGA(1360x768)/ WXGA(1366x768)/SXGA+/WXGA+/WXGA++/UXGA/WSXGA+/WUXGA 480i/480p/576i/576p/720p/1080i/1080p |
|
| 色深度 | 24 bit | |
| ドットクロック | 25 MHz ～ 165 MHz | |
| TMDSクロック | 25 MHz ～ 165 MHz | |
| プラグアンドプレイ | パススルー | |
| デジタル音声入出力 | マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit |
|
| アナログ音声入力 | 1系統 ステレオL/R アンバランス信号 入力インピーダンス：11 ｋΩ 基準レベル：-10 dBu 最大入力レベル：+3 dBu コネクタ：3.5 mm ステレオミニジャック |
|
| 延長用ケーブル | 適合ケーブル | デュプレックスファイバーケーブル SFPモジュール(LCコネクタ×2) |
| 推奨研磨方法 | マルチモード用SFPモジュール：PC研磨(推奨) シングルモード用SFPモジュール：UPC研磨(推奨)、SPC研磨 ※APC研磨は非対応 |
|
| 最大延長距離 | マルチモードファイバー(OM3) ：300 m マルチモードファイバー(OM4) ：1 km シングルモードファイバー(OS1)：4.7 km シングルモードファイバー(OS1)：10 km (オプション) |
|
| コントロール通信 | RS-232C | 1系統 D-sub 9ピンコネクタ・オス 全二重 最大115.2 kbps |
| その他仕様 | ACアダプター | 入力：AC ～ 100 V - 240 V ±10 % 50 Hz/60 Hz±3 Hz 出力：DC 5V 2A（専用ACアダプター付属） |
| 消費電力 | 約6 W | |
| 外形寸法 | 106(W)×30(H)×90(D) mm (クォーターラックサイズ、突起物含まず） | |
| 質量 | 0.4 kg | |
| 温度 | 使用範囲 ： 0 ℃ ～ +40 ℃ 保存範囲 ： -20 ℃ ～ +80 ℃ |
|
| 湿度 | 使用範囲 ： 20 % ～ 90 %（ただし結露なきこと） 保存範囲 ： 20 % ～ 90 %（ただし結露なきこと） |
|
| 付属品 | SFPモジュール、ネジ式ロック付きACアダプター(1.2 m)、コードクランプ | |
| オプション | 固定用プレート(FP-100) | |
標準SFP仕様
| 分類 | マルチモードファイバー | シングルモードファイバー | |
|---|---|---|---|
| 波長 | 850nm(Oxide VCSEL laser) | 1310 nm(Fabry-Perot laser) | |
| 最大延長距離 | OM3 : 300 m、OM4 : 1 km | OS1 : 4.7 km | |
| 入力レベル | -13 dBm以上 | -18 dBm以上 | |
| 出力レベル | -9 dBm ～ -2.5 dBm | -8.4 dBm ～ -3 dBm | |
| 最大受光レベル | 0 dBm | 0 dBm | |
| コネクタ | LC(デュプレックス) | ||
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
| 技術資料 | バージョン | サイズ | フォーマット |
|---|---|---|---|
| 仕様書 OPF-TH1000-A | Ver.1.10.0 | 0.3 MB | |
| ユーザーズガイド OPF-TH1000-A | Ver.2.2.0 | 1.3 MB | |
| 外形寸法図 OPF-TH1000-A | 0.1 MB | ||
| 外形寸法図 OPF-TH1000-A | 28.7 KB | DXF | |
| コマ図 OPF-TH1000-A-MM マルチモードファイバーモデル | 0.1 MB | DXF/DWG | |
| コマ図 OPF-TH1000-A-SM シングルモードファイバーモデル | 0.1 MB | DXF/DWG | |
| PDN OPF-TH1000-A-MM | 0.4 MB | ||
| PDN OPF-TH1000-A-SM | 0.4 MB |
概要
仕様 [PDF]

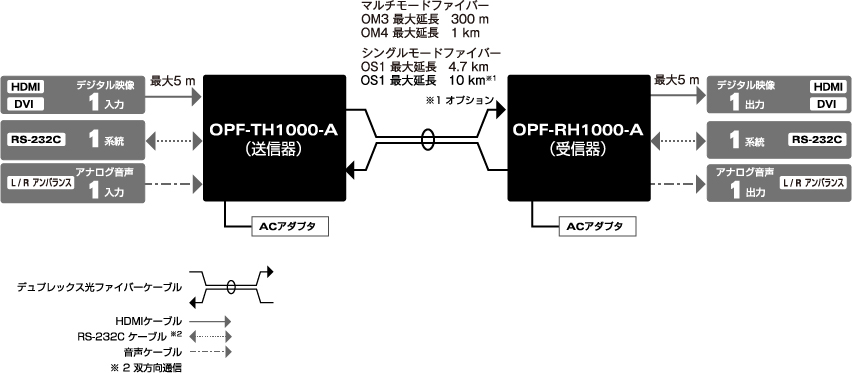

接続図
ダウンロード
オプション
HDMI信号を光ファイバーケーブルで長距離伝送する送信器です。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル双方向通信およびアナログ音声の伝送にも対応しています。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル双方向通信およびアナログ音声の伝送にも対応しています。
特長
- 映像
- 最大解像度 WUXGA、1080p
- HDCP対応 (パススルー)
- 使用するSFPモジュールごとの最大延長距離
マルチモードファイバー (OM3):300 m
マルチモードファイバー (OM4):1 km
シングルモードファイバー (OS1) :4.7 km
シングルモードファイバー(OS1) : 10 km
- 音声
- アナログ音声の伝送機能
- 通信
- RS-232Cの双方向通信が可能
- その他
- CEC対応 (パススルー)
- 本体ACアダプター接続部はロック機構搭載
技術資料
- 仕様書(PDF) OPF-TH1000-A
- ユーザーズガイド(PDF) OPF-TH1000-A
- 外形寸法図(PDF) OPF-TH1000-A
- 外形寸法図(DXF) OPF-TH1000-A
- コマ図(DXF/DWG) OPF-TH1000-A-MM マルチモードファイバーモデル
- コマ図(DXF/DWG) OPF-TH1000-A-SM シングルモードファイバーモデル
- PDN(PDF) OPF-TH1000-A-MM
- PDN(PDF) OPF-TH1000-A-SM
