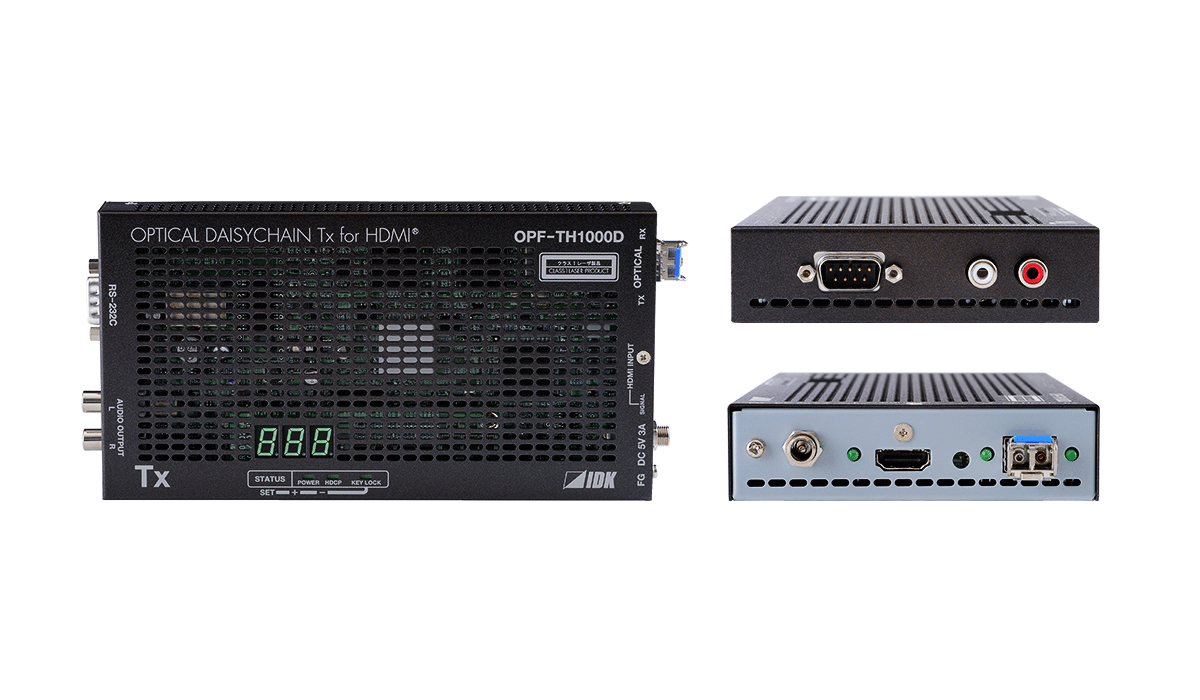

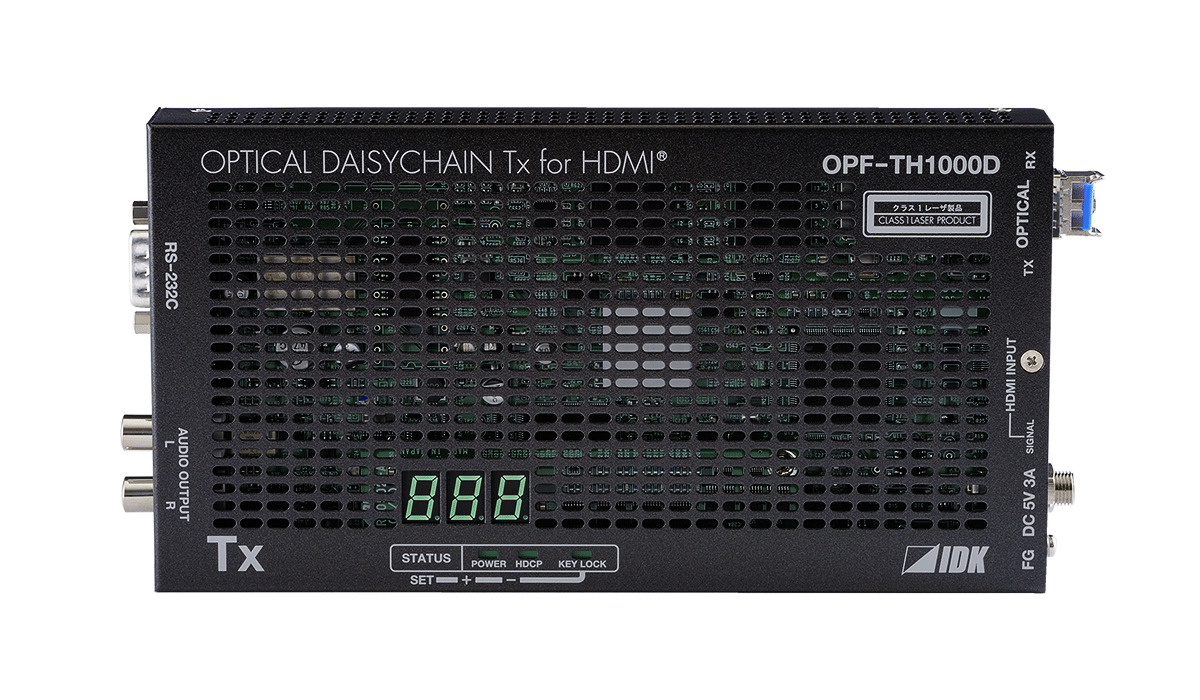

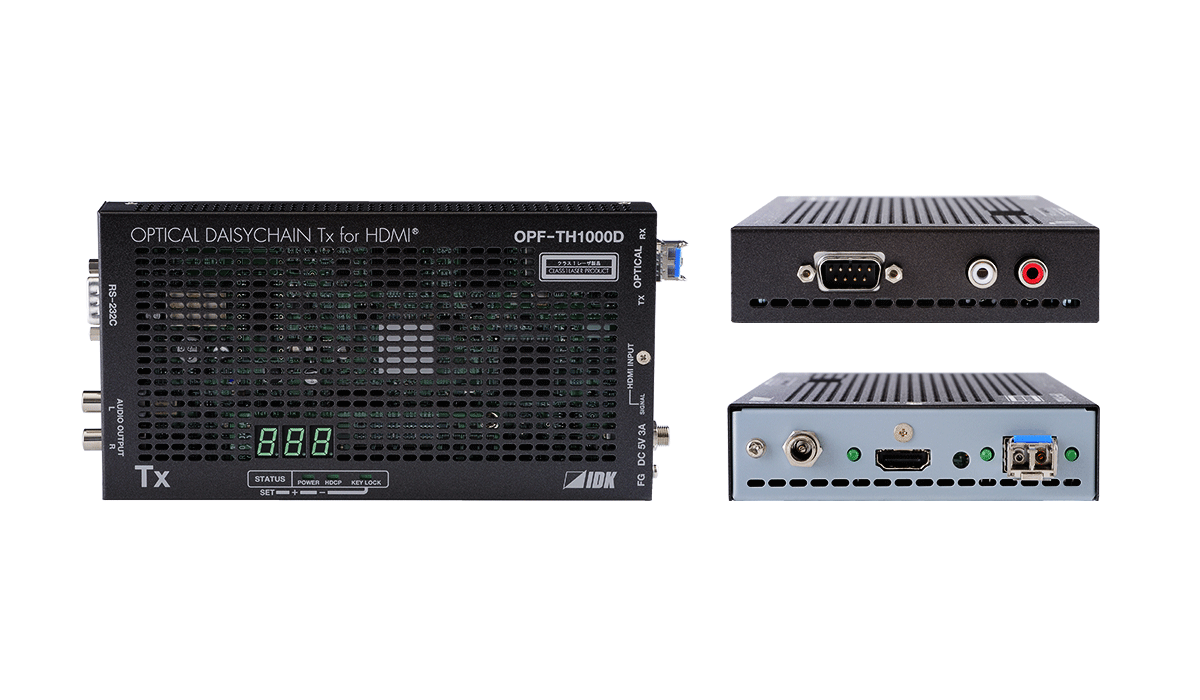

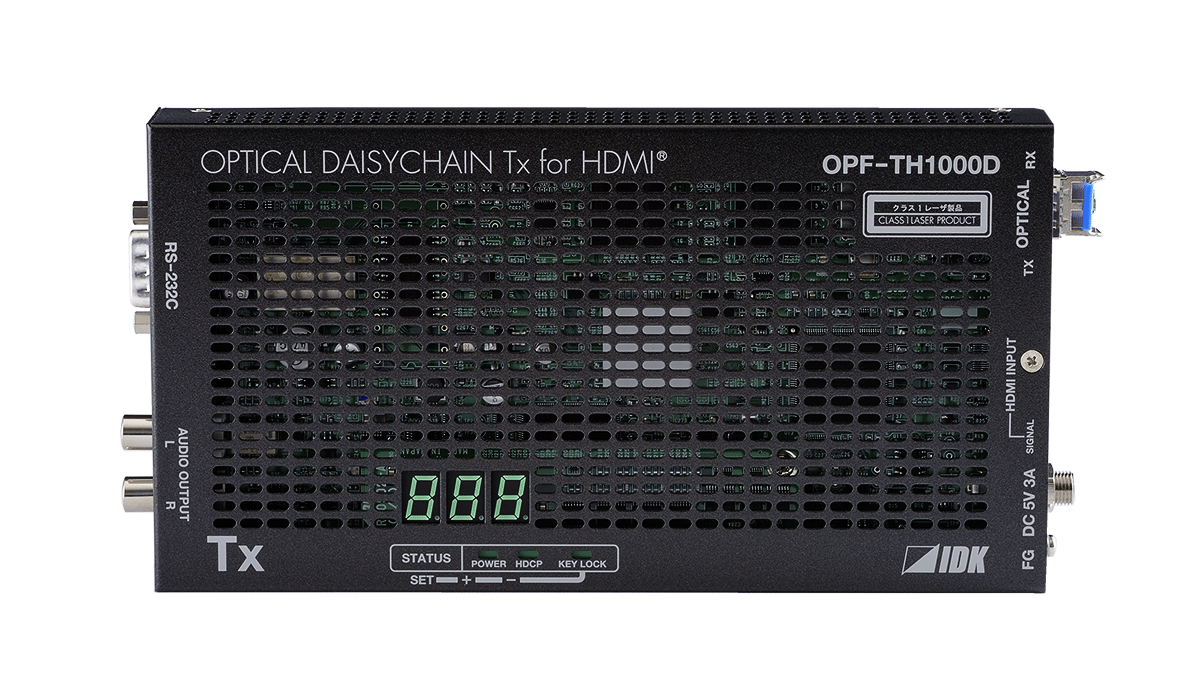

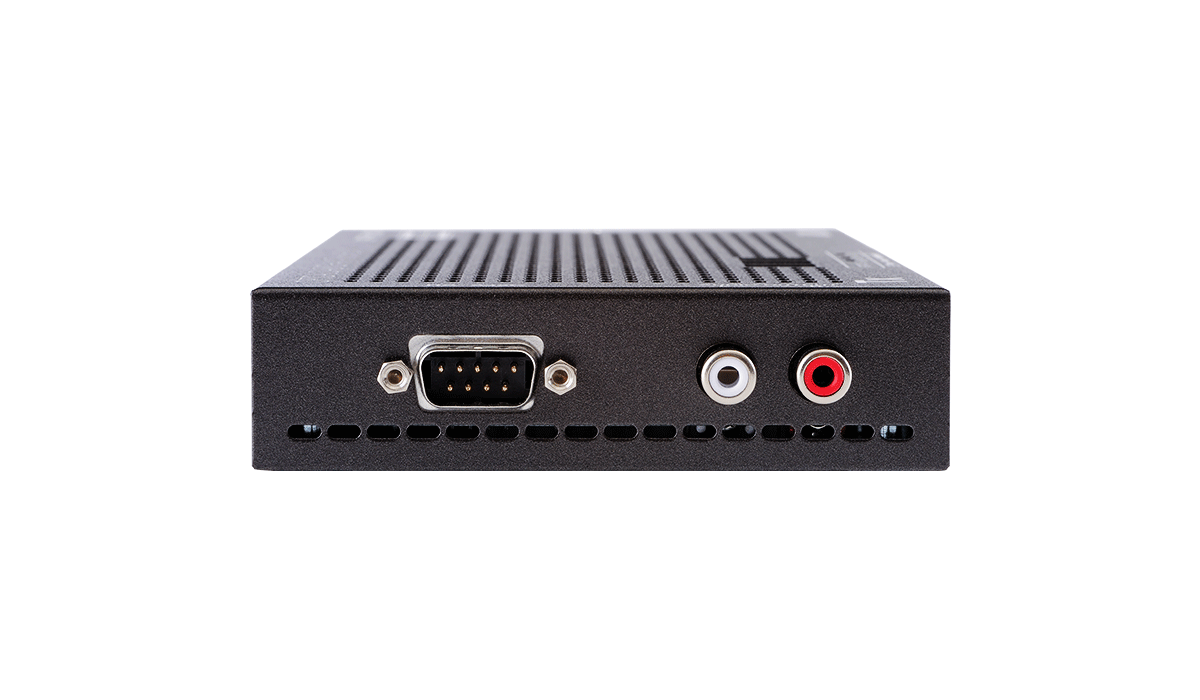

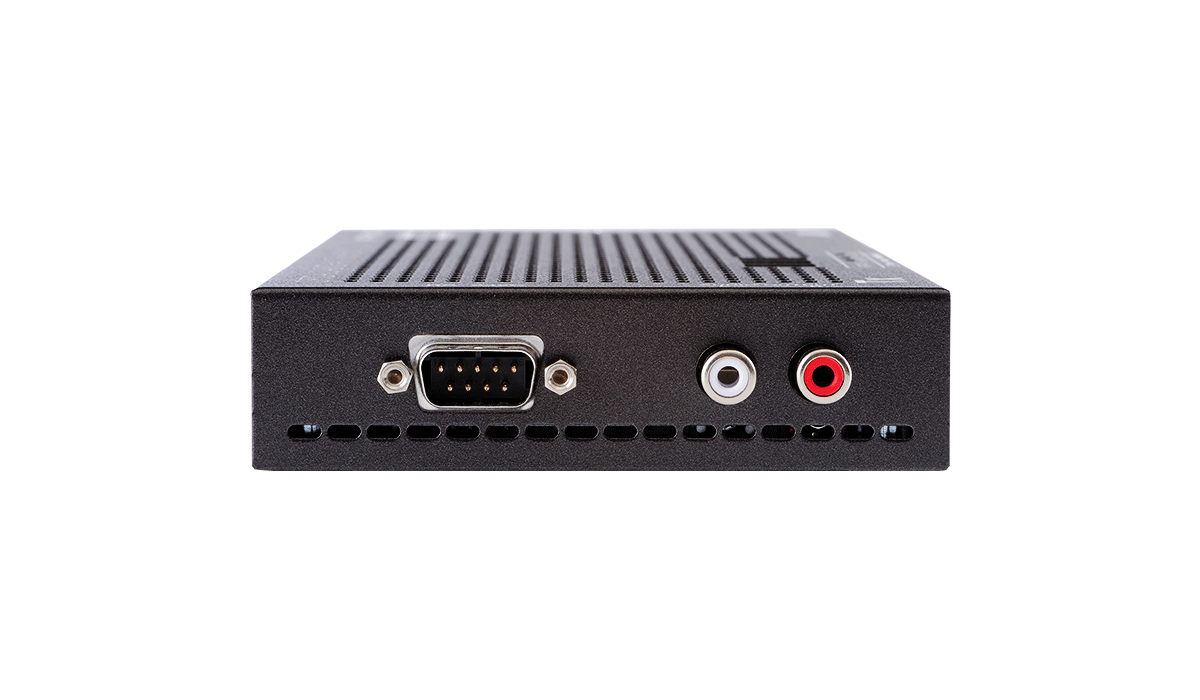

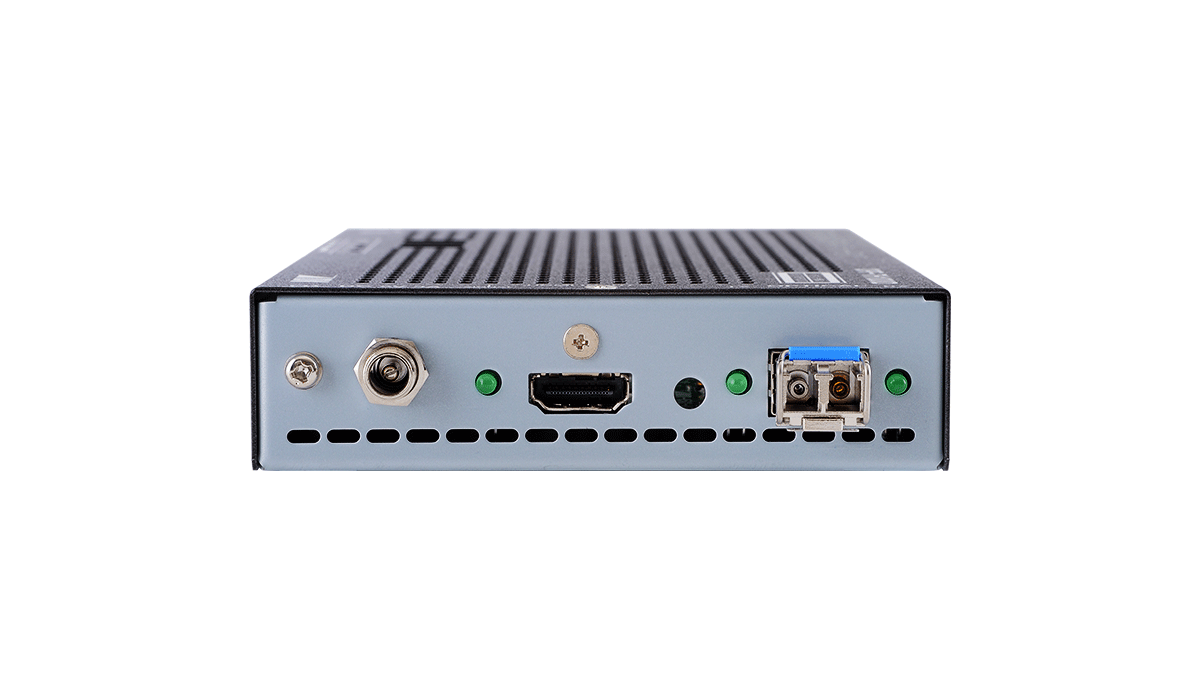

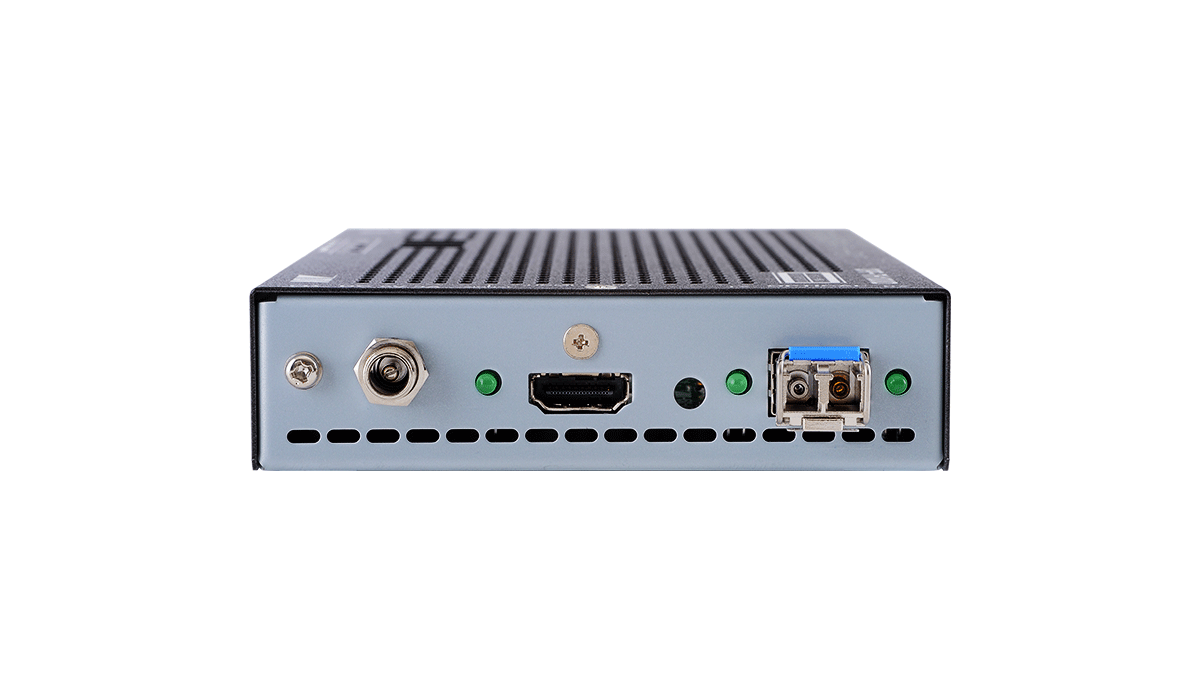

HDMI光ファイバー送信器 デイジーチェーンモデル OPF-TH1000D
- 最大1080p/WUXGA(RB)
- HDCP 1.4 (パススルー)
- 最大延長300 m (マルチモードファイバー)
- 最大延長4.7 km (シングルモードファイバー)
- 1心光ファイバー１本で伝送 (LCコネクター)
- アナログ音声/RS-232C伝送対応
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| 完了品 | OPF-TH1000D-MM | マルチモードファイバー用SFP付属 | |
| 完了品 | OPF-TH1000D-SM | シングルモードファイバー用SFP付属 |
HDMI信号を光ファイバーケーブルで長距離伝送する送信器です。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル片方向通信、HDMIエンベデッド音声を送信器側でアナログ出力が可能です。
※ 本機は、送信器と受信器のセットでご使用ください。FDXシリーズの光入出力スロットボードや、他のOPFシリーズに接続することはできません。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル片方向通信、HDMIエンベデッド音声を送信器側でアナログ出力が可能です。
※ 本機は、送信器と受信器のセットでご使用ください。FDXシリーズの光入出力スロットボードや、他のOPFシリーズに接続することはできません。
特長
| 項目 | 内容 | |
|---|---|---|
| 入力信号 | 1系統 HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4対応 コネクタ：HDMI TypeA (19ピン) ・メス |
|
| 出力信号 | 1系統 延長用デジタル光信号 RS-232C対応 |
|
| 対応フォーマット | VGA / SVGA / XGA / WXGA(1280x768) / WXGA(1280x800) / Quad-VGA / SXGA / WXGA(1360x768) /WXGA(1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ / WUXGA ※WUXGAはReduced Blankingのみ対応しています 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| 色深度 | 24 bit | |
| ドットクロック | 25 MHz ～ 165 MHz | |
| TMDSクロック | 25 MHz ～ 165 MHz | |
| プラグアンドプレイ | DDC2B対応(内蔵EDID) ※内蔵EDIDデータは最大解像度を選択可能です | |
| デジタル音声入出力 | マルチチャンネルリニアPCM 最大8チャンネル サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit 基準レベル：-20 dBFS、最大入出力レベル：0 dBFS |
|
| アナログ音声出力 | 1系統 ステレオL/R アンバランス信号 出力インピーダンス：75 Ω 基準レベル：-10 dBu、最大出力レベル：+10 dBu コネクタ：RCAピンジャック |
|
| 延長用ケーブル | 適合ケーブル | シンプレックスファイバーケーブル、SFPモジュール (LCコネクタ×2) |
| 推奨研磨方法 | マルチモード用SFPモジュール：PC研磨(推奨) シングルモード用SFPモジュール：UPC研磨(推奨)、SPC研磨 ※APC研磨は非対応 |
|
| 最大延長距離 | マルチモードファイバー (OM3)：300 m マルチモードファイバー (OM4)：1 km シングルモードファイバー (OS1)：4.7 km シングルモードファイバー (OS1)：10 km (オプション) |
|
| コントロール通信 | RS-232C | 1系統 D-sub9ピンコネクタ・オス 片方向、最大115.2 kbps |
| その他仕様 | ACアダプター | 入力：AC ～ 100 V - 240 V ±10 %、50 Hz / 60 Hz ± 3 Hz 出力：DC 5 V 3 A (専用ACアダプター付属) |
| 消費電力 | 約9 W | |
| 外形寸法 | 106 (W)×28 (H)×200 (D) mm(クォーターラックサイズ、突起物含まず） | |
| 質量 | 0.6 kg | |
| 温度 | 使用範囲：0 ℃ ～ +40 ℃ 保存範囲：-20 ℃ ～ +80 ℃ |
|
| 湿度 | 使用範囲：20 % ～ 90 % (ただし結露なきこと) 保存範囲：20 % ～ 90 % (ただし結露なきこと) |
|
| 付属品 | SFPモジュール、ネジ式ロック付きACアダプター (1.8 m)、コードクランプ | |
標準SFP仕様
| 分類 | マルチモードファイバー | シングルモードファイバー | |
|---|---|---|---|
| 波長 | 850nm(Oxide VCSEL laser) | 1310 nm(Fabry-Perot laser) | |
| 最大延長距離 | OM3 : 300 m、OM4 : 1 km | OS1 : 4.7 km | |
| 入力レベル | -13 dBm以上 | -18 dBm以上 | |
| 出力レベル | -9 dBm ～ -2.5 dBm | -8.4 dBm ～ -3 dBm | |
| 最大受光レベル | 0 dBm | 0 dBm | |
| コネクタ | LC(デュプレックス) | ||
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
| 技術資料 | バージョン | サイズ | フォーマット |
|---|---|---|---|
| 仕様書 OPF-TH1000D | Ver.1.10.0 | 0.4 MB | |
| ユーザーズガイド OPF-TH1000D | Ver.1.9.0 | 1.6 MB | |
| 外形寸法図 OPF-TH1000D | 0.1 MB | ||
| 外形寸法図 OPF-TH1000D | 50.5 KB | DXF | |
| 外形寸法図 OPF-TH1000D ACアダプター | 0.1 MB | ||
| コマ図 OPF-TH1000D-MM マルチモードファイバーモデル | 0.1 MB | DXF/DWG | |
| コマ図 OPF-TH1000D-SM シングルモードファイバーモデル | 0.1 MB | DXF/DWG | |
| PDN OPF-TH1000D-MM | 0.4 MB | ||
| PDN OPF-TH1000D-SM | 0.4 MB |
概要
仕様 [PDF]
接続図
ダウンロード
オプション
HDMI信号を光ファイバーケーブルで長距離伝送する送信器です。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル片方向通信、HDMIエンベデッド音声を送信器側でアナログ出力が可能です。
※ 本機は、送信器と受信器のセットでご使用ください。FDXシリーズの光入出力スロットボードや、他のOPFシリーズに接続することはできません。
入力された信号は非圧縮、無加工で伝送されるため、画質劣化がありません。また、RS-232Cのシリアル片方向通信、HDMIエンベデッド音声を送信器側でアナログ出力が可能です。
※ 本機は、送信器と受信器のセットでご使用ください。FDXシリーズの光入出力スロットボードや、他のOPFシリーズに接続することはできません。
特長
- 映像
- 最大解像度 WUXGA、1080p
- HDCP対応
- デイジーチェーン接続可能
- 使用するSFPモジュールごとの最大延長距離
マルチモードファイバー (OM3):300 m
マルチモードファイバー (OM4):1 km
シングルモードファイバー (OS1) :4.7 km (オプション:10 km)
- 音声
- HDMIエンベッド音声をアナログ音声に出力可能
- 通信
- RS-232Cの片方向通信が可能
- その他
- 本体ACアダプター接続部はロック機構搭載
