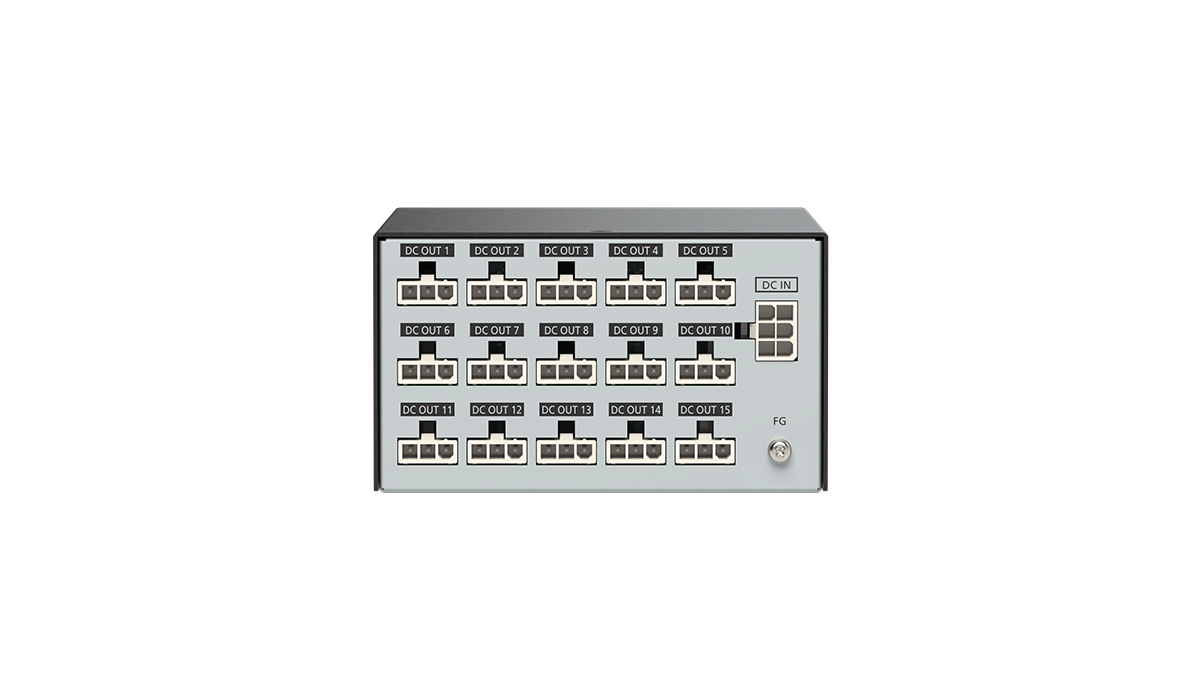

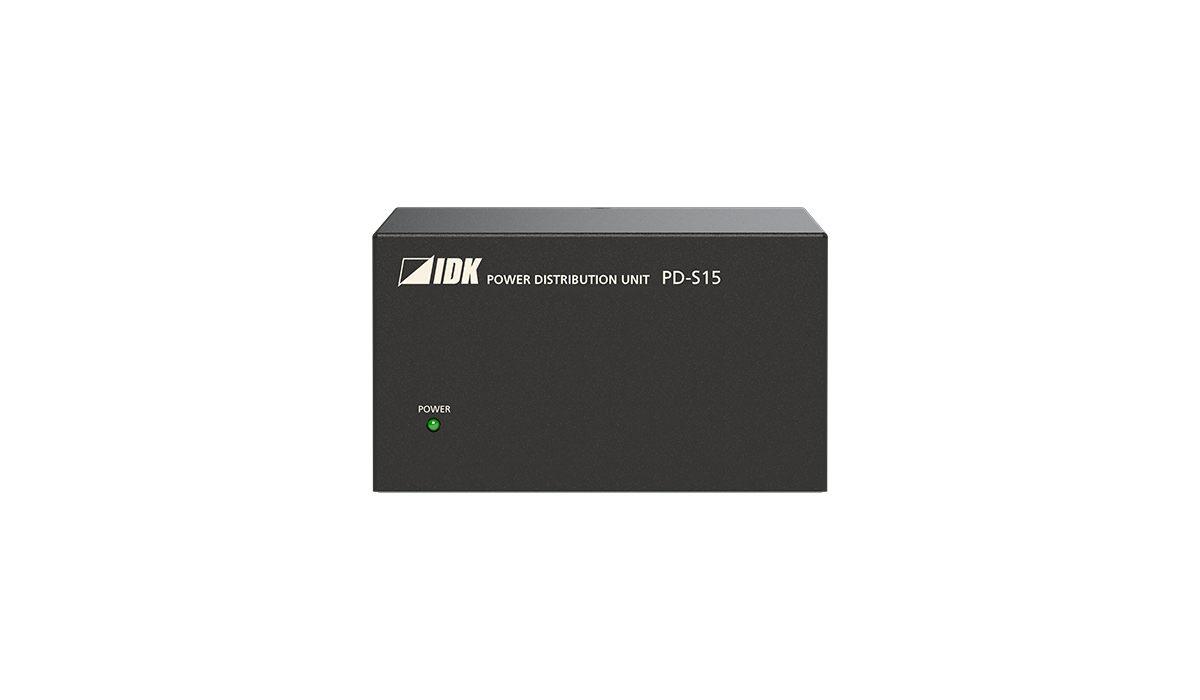

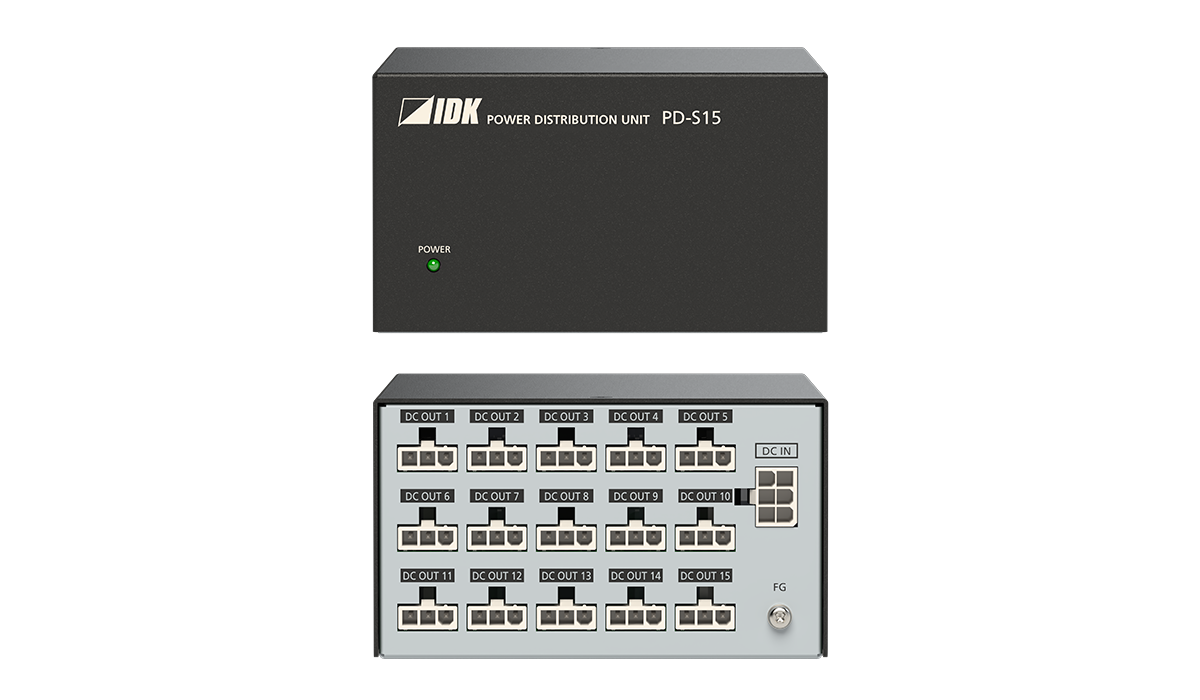

パワーディストリビュータ― PD-S15
- マルチ電源電圧供給 (5 V/12 V)
- 最大15出力
- 過電流保護
- RM-SVシリーズに搭載可能
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| 販売中 | PD-S15 | 本体 | オープン |

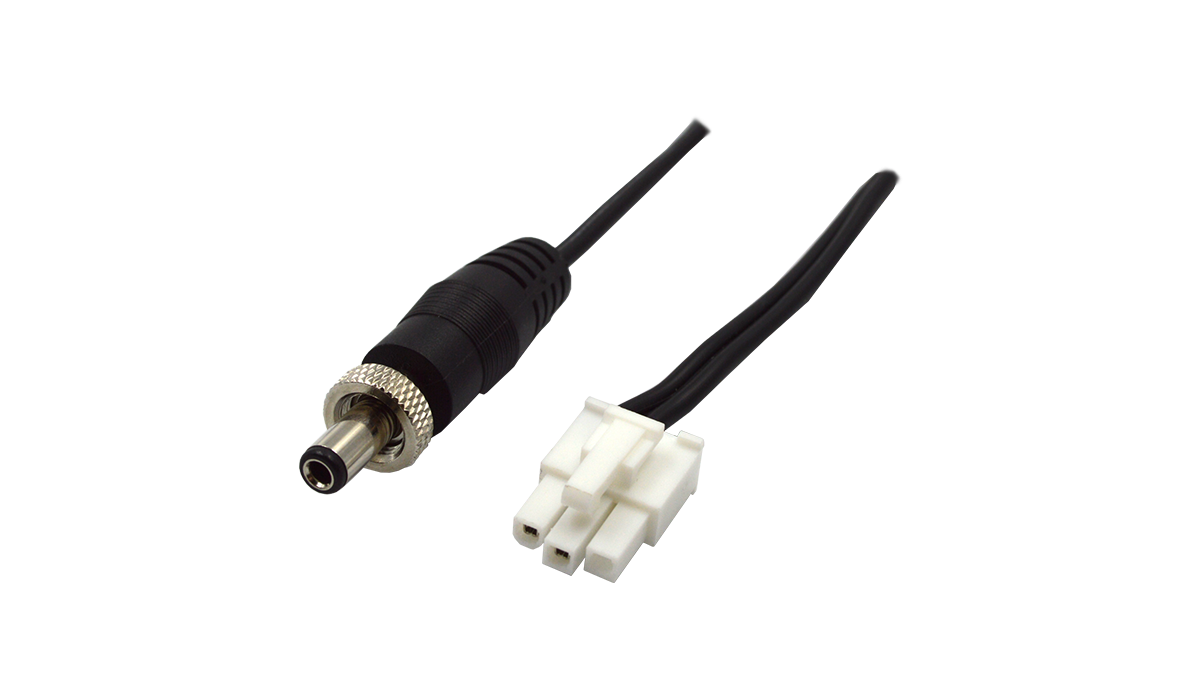

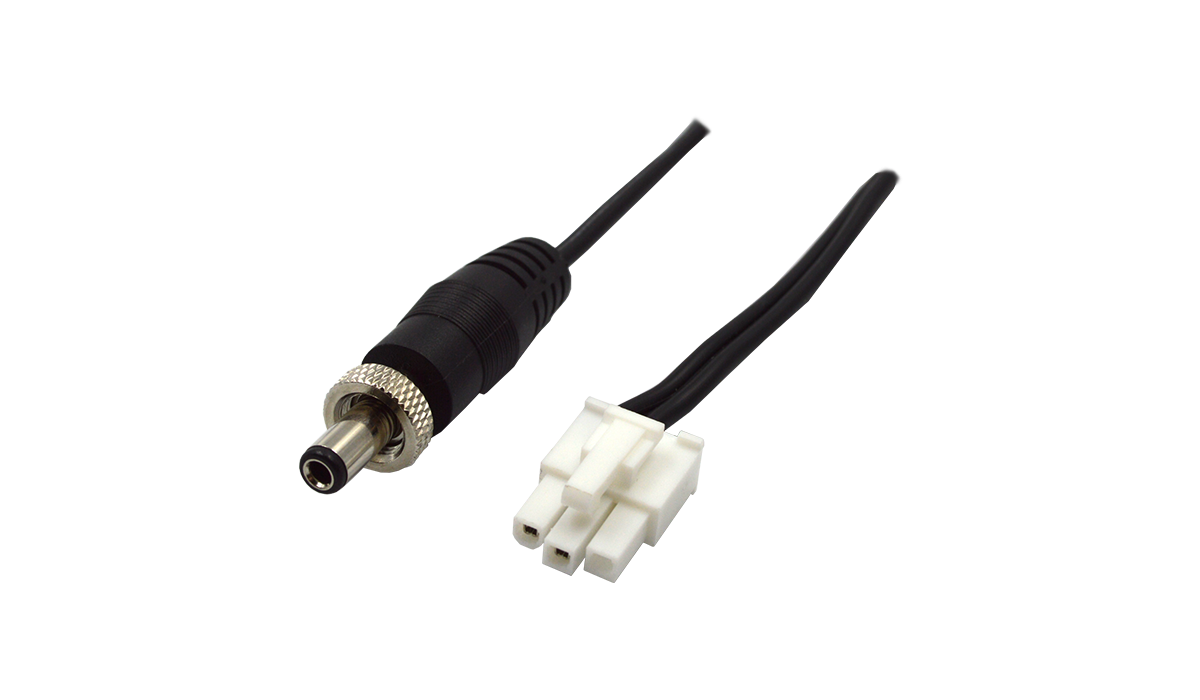

| 販売中 | PD-CBL-5V | 5V供給用DCケーブル | 1,000 円 (税抜) |

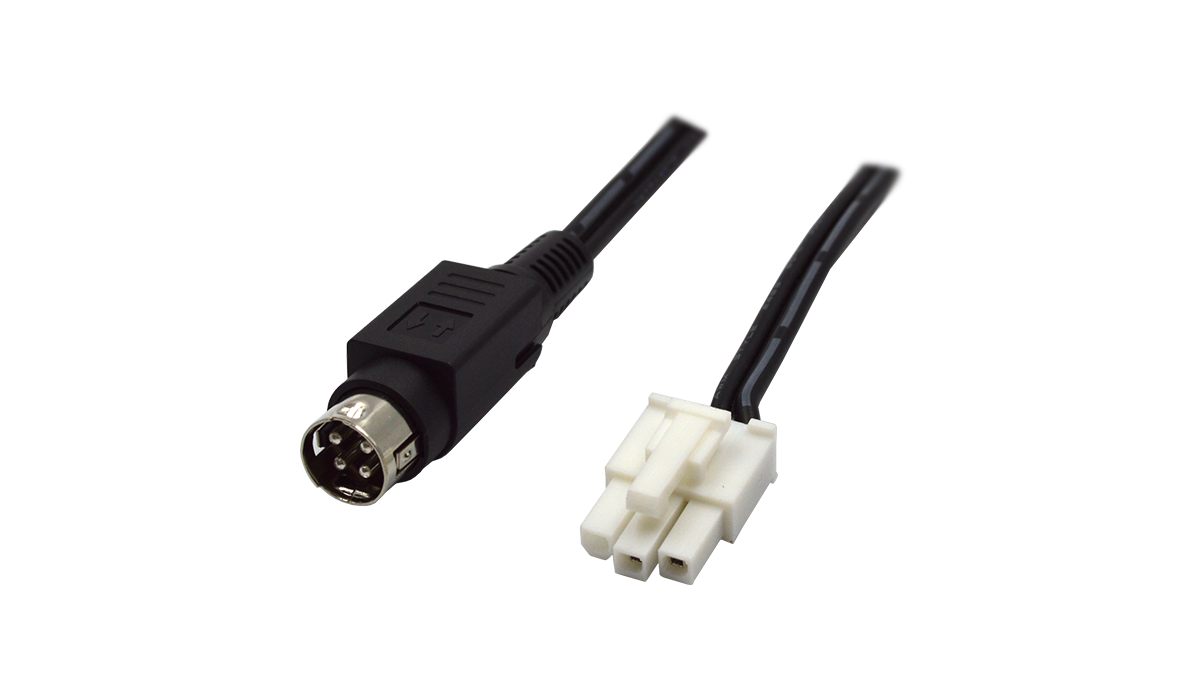

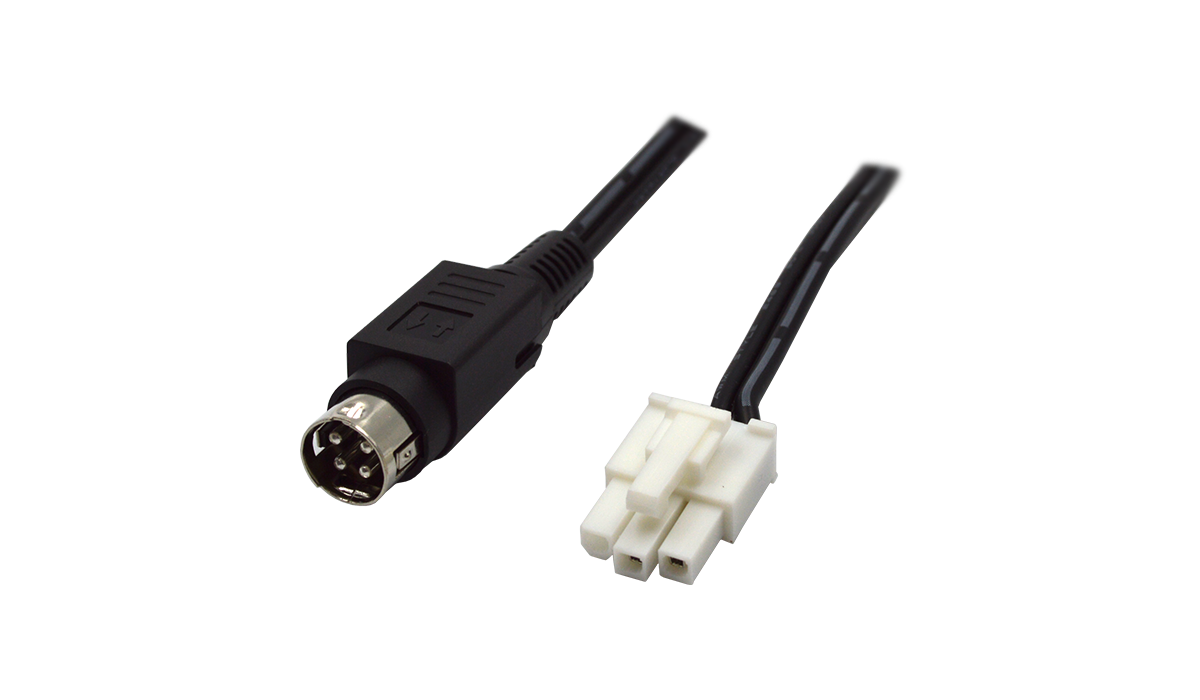

| 販売中 | PD-CBL-12V | 12V供給用DCケーブル | 1,100 円 (税抜) |
PD-S15は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。
出力はDC 5 VとDC 12 Vがあり、専用のDC電源ケーブルを使用して、最大15系統まで電源を一括供給することができます。
ご注文時にDCケーブルをご指定ください。（5Vまたは12V用）
※ 本機は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。その他の機器に使用しないでください。
出力はDC 5 VとDC 12 Vがあり、専用のDC電源ケーブルを使用して、最大15系統まで電源を一括供給することができます。
ご注文時にDCケーブルをご指定ください。（5Vまたは12V用）
※ 本機は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。その他の機器に使用しないでください。
| 項目 | 内容 | |
|---|---|---|
| DC出力 | 15系統 5 V 3 Aまたは12 V 5 A (最大260 W) |
|
| 機能 | 過電流保護 | |
| その他仕様 | 本体外形寸法 | 106 (W) × 61 (H) × 150 (D) mm (突起物含まず) |
| 本体質量 | 0.8 kg | |
| ACアダプター | 入力：AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz 出力：DC 12 V 24 A 288.0 W (専用ACアダプター付属) |
|
| ACアダプター外形寸法 | 116 (W) × 47 (H) × 254 (D) mm (突起物含まず) | |
| ACアダプター質量 | 1.6 kg | |
| 消費電力 | 約6.5 W | |
| 温度 | 使用範囲：0 °C ～ + 40 °C 保存範囲：- 20 °C ～ + 80 °C |
|
| 湿度 | 使用範囲：20 % ～ 90 % (ただし結露なきこと) 保存範囲：20 % ～ 90 % (ただし結露なきこと) |
|
| 付属品 | 電源コード (1.8 m)、ACアダプター (1 m) | |
| オプション | PD-CBL-5V：5 V系DC電源ケーブル (1.4 m)、 PD-CBL-12V：12 V系DC電源ケーブル (1.4 m) ※電源を供給するためには、上記のDC電源ケーブルが必要です。 |
|
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
製品に関するお問い合わせはこちら
製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
概要
仕様 [PDF]

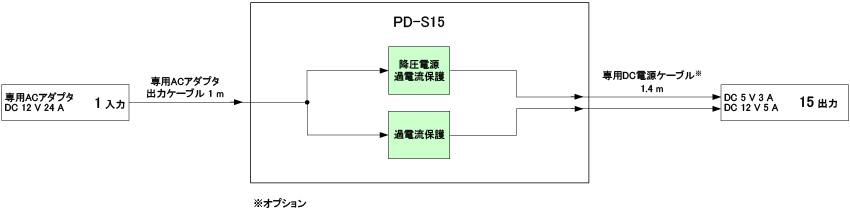

接続図
ダウンロード
PD-S15は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。
出力はDC 5 VとDC 12 Vがあり、専用のDC電源ケーブルを使用して、最大15系統まで電源を一括供給することができます。
ご注文時にDCケーブルをご指定ください。（5Vまたは12V用）
※ 本機は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。その他の機器に使用しないでください。 閉じる
出力はDC 5 VとDC 12 Vがあり、専用のDC電源ケーブルを使用して、最大15系統まで電源を一括供給することができます。
ご注文時にDCケーブルをご指定ください。（5Vまたは12V用）
※ 本機は、ACアダプターを使用する弊社製品の専用電源分配ユニットです。その他の機器に使用しないでください。 閉じる
技術資料
- 仕様書(PDF) PD-S15
- ユーザーズガイド(PDF) PD-S15
- 外形寸法図(PDF) PD-S15
- 外形寸法図(DXF) PD-S15
- 外形寸法図(PDF) PD-S15 ACアダプター
- コマ図(DXF/DWG) PD-S15
