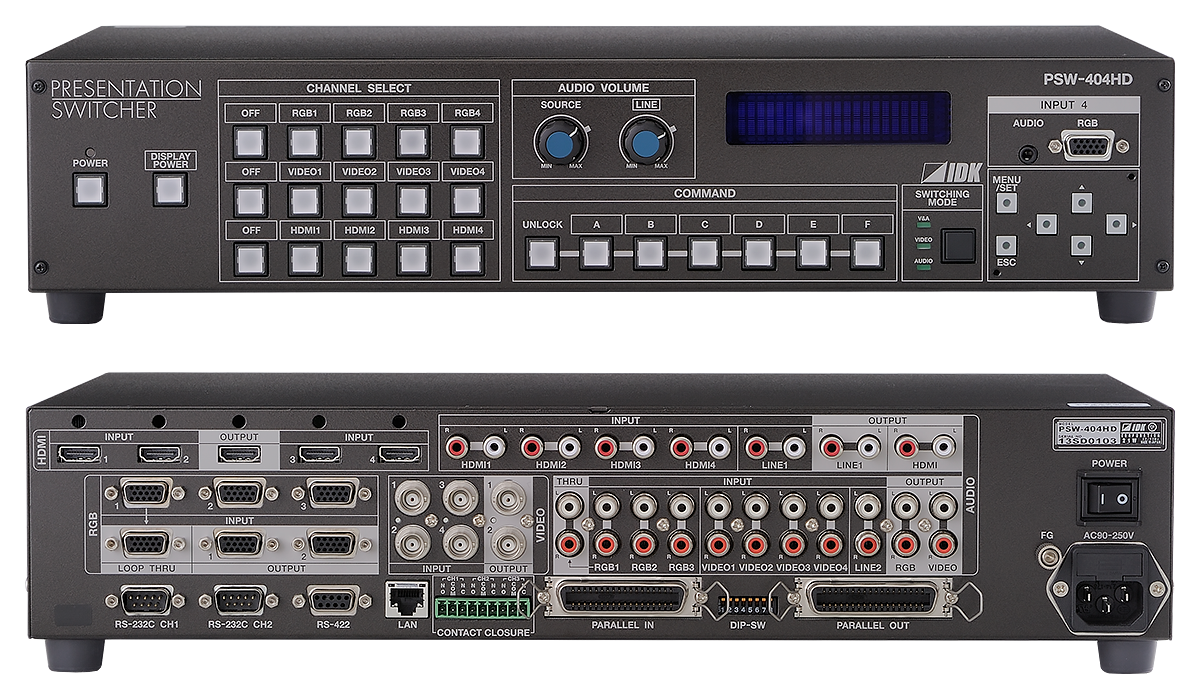

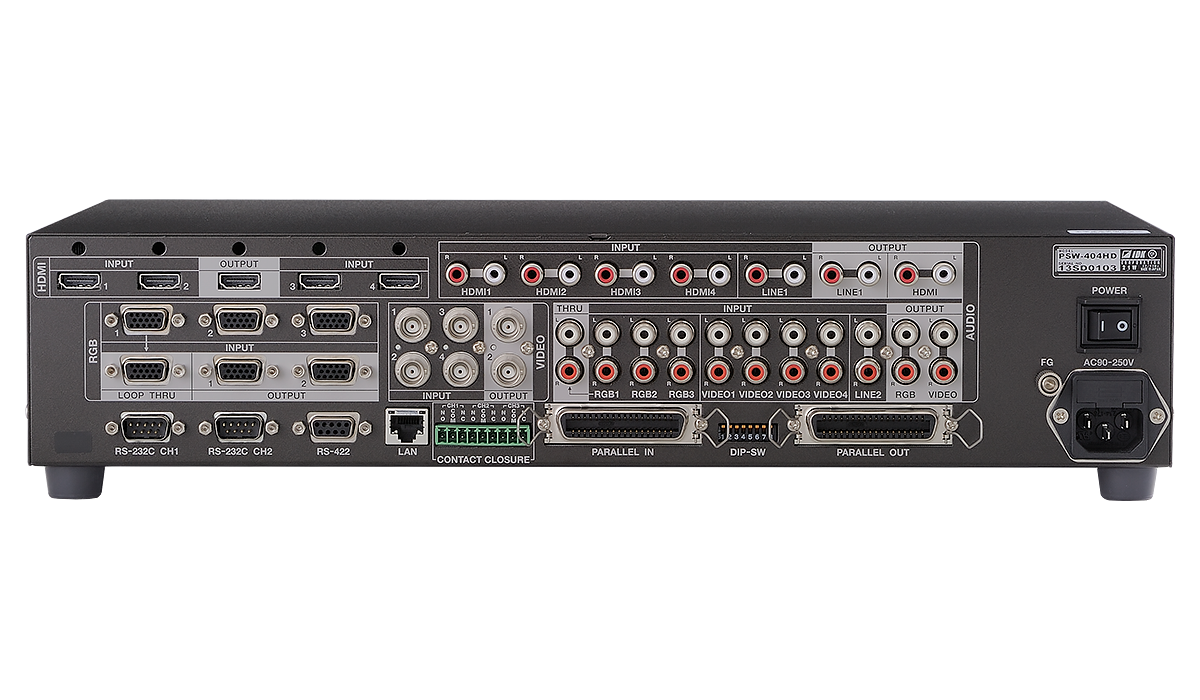

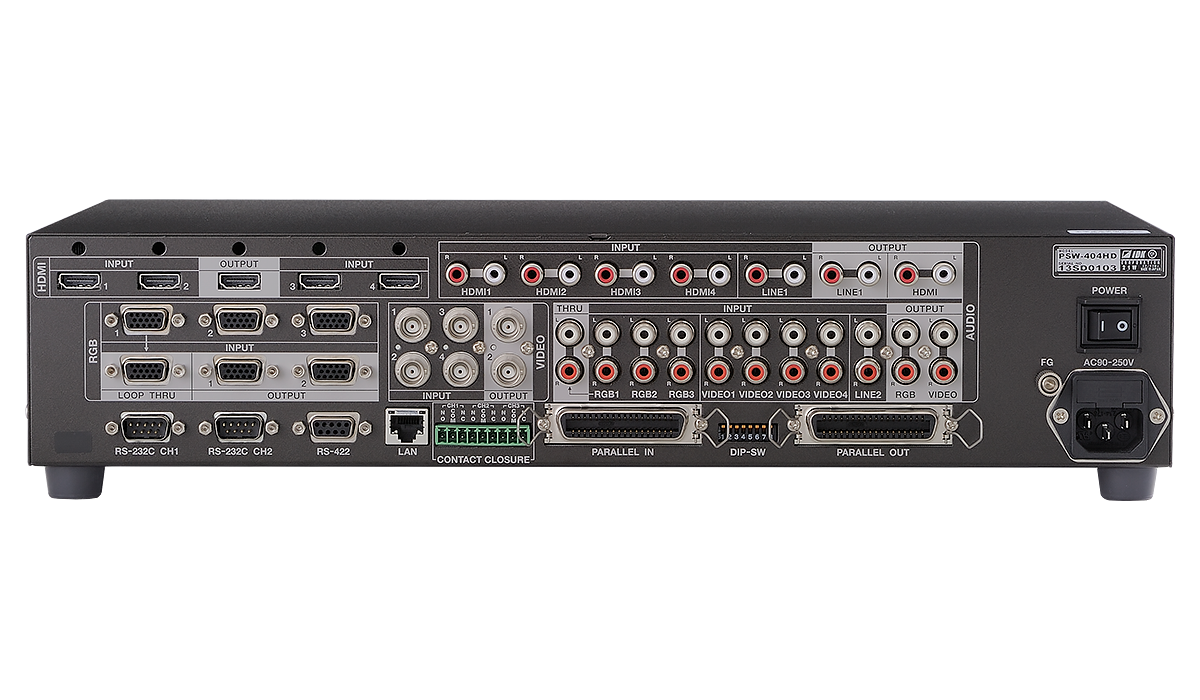

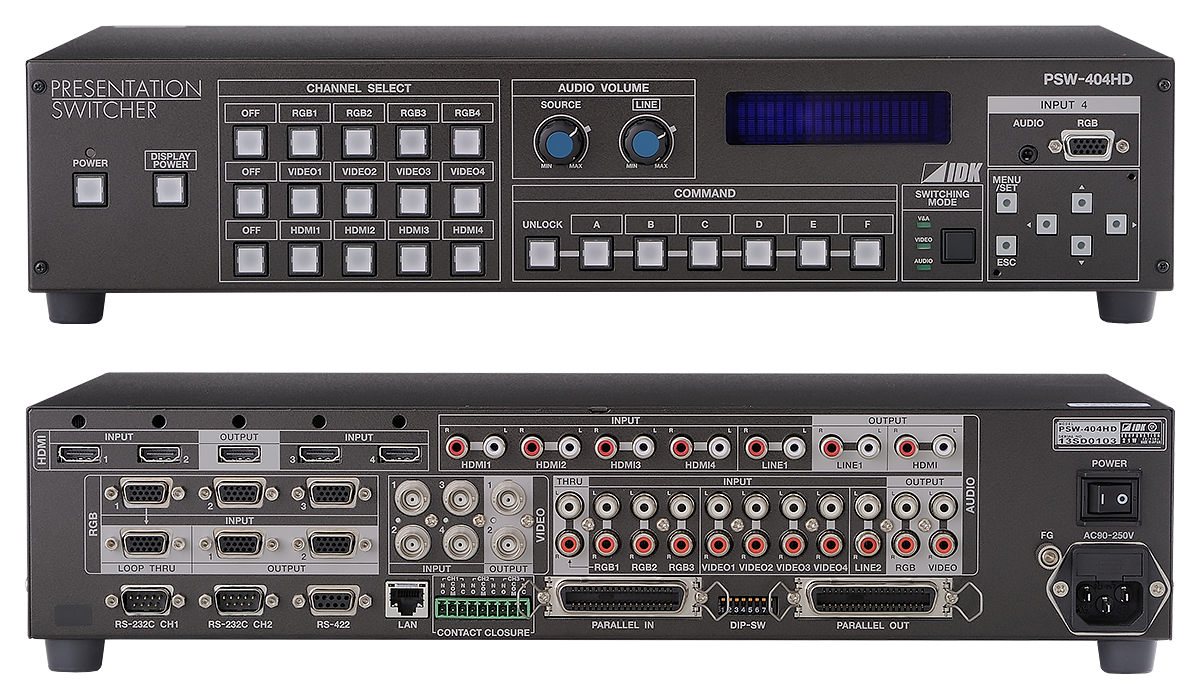

プレゼンテーションスイッチャー PSW-404HD

  • 4入力1出力 (RGB)
  • 4入力1出力 (NTSC)
  • 4入力1出力 (HDMI)
  • マイクミキシング機能
販売状況 型番 標準価格
完了品 PSW-404HD
PSW-404HDは、RGB4入力1出力、NTSC4入力1出力およびHDMI4入力1出力のスイッチャーを1台にまとめたプレゼンテーションスイッチャーです。
AV切換機能とプロジェクターや電動スクリーンなどへの外部機器制御機能を組み合わせることによって、低コストでのプレゼンテーションシステムの構築が可能です。
特長
  • 音声
    • 音声入出力レベル補正機能
    • マイクミキシング機能 (ライン入力)
  • 制御入力
    • RS-232C、RS-422、パラレル、LAN
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • 映像ソースの選択にあわせて、プロジェクターの入力切換制御が可能
    • 接点出力機能 (電動スクリーン制御など)
  • その他
    • 映像音声非連動切換対応
    • フロント入力コネクターを装備 (RGB・音声)
項目内容
入力信号ビデオ4系統　コンポジット信号：1.0 V[p-p]/75 Ω BNCコネクタ
アナログRGB4系統　映像信号：0.7 V[p-p]/75 Ω　
同期信号：TTLレベル(HS、VS、CS)　高密度D-sub15ピンコネクタ・メス
HDMI4系統　TMDSシングルリンク　HDMI信号　HDCP対応（パススルー）
HDMI TypeA(19ピン)コネクタ・メス
音声L/R 12系統(ビデオ4系統＋アナログRGB4系統＋HDMI4系統）
アンバランス　RCAピンジャック　24 kΩ
出力信号ビデオ1系統×2分配　コンポジット信号：1.0 V[p-p]/75 Ω BNCコネクタ
アナログRGB1系統×2分配　映像信号：0.7 V[p-p]/75 Ω　
同期信号：TTLレベル　高密度D-sub15ピンコネクタ・メス
HDMI1系統　TMDSシングルリンク　HDMI信号　HDCP対応（パススルー）
HDMI TypeA(19ピン)コネクタ・メス
アナログRGB(ループスルー）1系統(INPUT RGB1のループスルー）　高密度D-sub15ピンコネクタ・メス
音声L/R 3系統(ビデオ1系統+アナログRGB1系統+HDMI1系統）
アンバランス　RCAピンジャック　75 Ω
機能内容映像音声連動/非連動切換可能、各入力チャンネル別音声ボリューム調整、音声出力モード SINGLE/SEPARATE切換可能、音声ミキシング機能、プリセットメモリー（4メモリー）、外部制御コマンド(32個)、スタートアップメモリー、返信コマンド（32個）
外部制御RS-232C2系統　D-sub9ピンコネクタ・オス
RS-4221系統　D-sub9ピンコネクタ・メス
LAN1系統　RJ-45コネクタ　10Base-T/100Base-TX（Auto　Negotiation）
パラレル入力1系統　アンフェノール36ピンコネクタ・メス
タリー出力1系統　アンフェノール36ピンコネクタ・メス　　オープンコレクタ出力
1ピンあたり最大DC 24 V 50 mA
コンタクトクロージャ端子台9ピン　3系統　無電圧接点　　最大DC 24 V 500 mA
その他仕様映像周波数特性アナログRGB：160 MHzにて-3 dB (80 MHzまで±1 dB)
ビデオ：40 MHzにて－3 dB (35 MHzまで±1 dB)
HDMI対応解像度 480i/480p/720p/1080i/1080p
HDMI対応色深度24bit、30bit、36bit Deep Color
HDMI入力部最大延長距離10 m～15 m
HDMI出力部最大延長距離10 m～15 m
音声周波数特性20 Hz～100 kHzにて±1 dB
音声S/N比80 dB以上（ミキシング入力未使用設定時）
音声クロストークチャンネル間：80 dB以上(ミキシング入力未使用設定時）
L-R間：75 dB以上（ミキシング入力未使用設定時）
音声最大入力レベル+9.5 dBu
音声歪率0.008 % 以下
音声可変範囲MUTE -72 dB～＋6 dB 0.5 dB/1 dBステップ　　入力115段階　　出力62/128段階
電源電圧AC ～ 90 V - 250 V 　50 Hz/60 Hz±3 Hz
消費電力約21 W
外形寸法430(W)×88(H)×250(D) mm　（EIAラック2U、突起物含まず）
質量4.9 kg
温度使用範囲 ： 0 ℃～+40 ℃
湿度使用範囲 ： 20 ％～90 ％（ただし結露なきこと）
付属品RGBケーブル(1.8 m)、電源コード(1.8 m)、ラック取付金具、コードクランプ×5、ステレオケーブル、ターミナルブロック9ピン　
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 PSW-404HD Ver.1.4.0 0.4 MB PDF
ユーザーズガイド PSW-404HD Ver.1.4.0 2.0 MB PDF
外形寸法図 PSW-404HD 0.2 MB PDF
外形寸法図 PSW-404HD 0.1 MB DXF
PDN PSW-404HD 0.2 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
PSWリモートコントロールプログラム Windows 2000/XP/Vista(32bit版対応） Ver.1.0.0 6.9 MB ZIP
