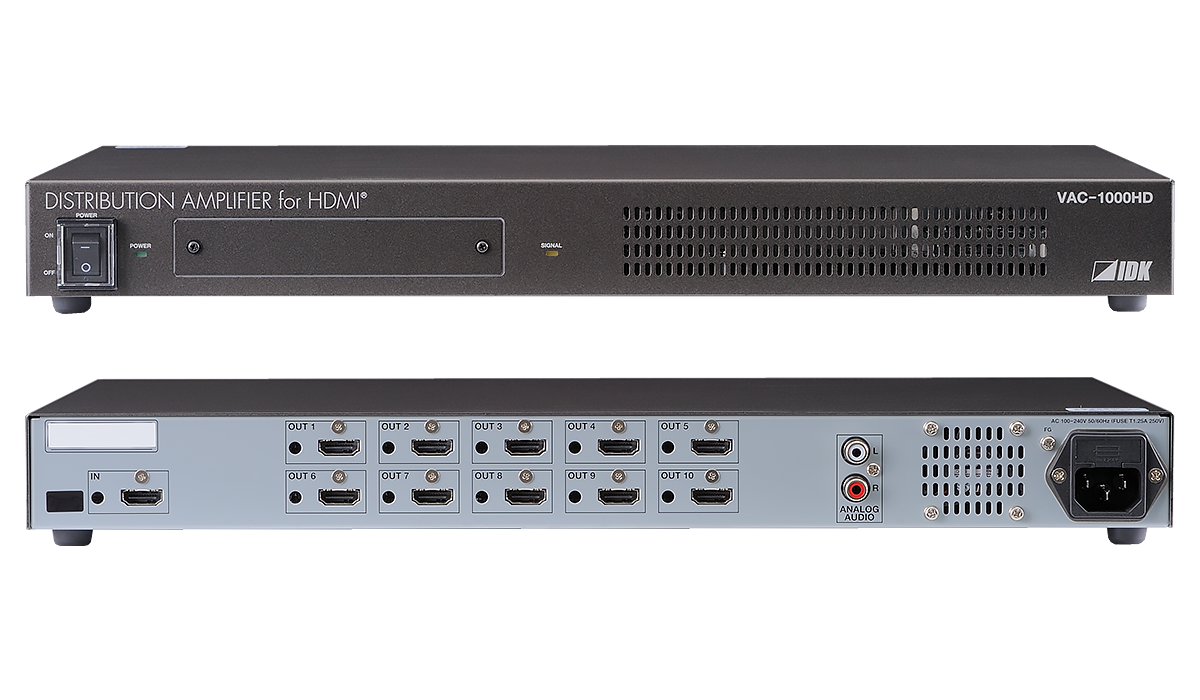

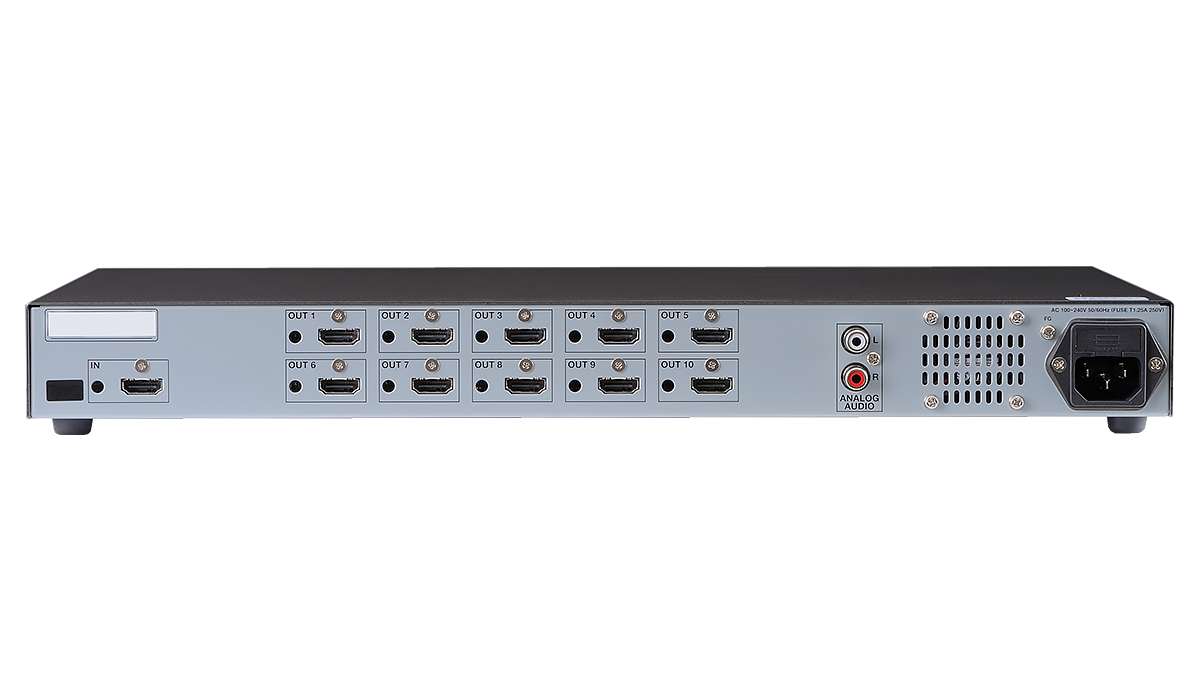

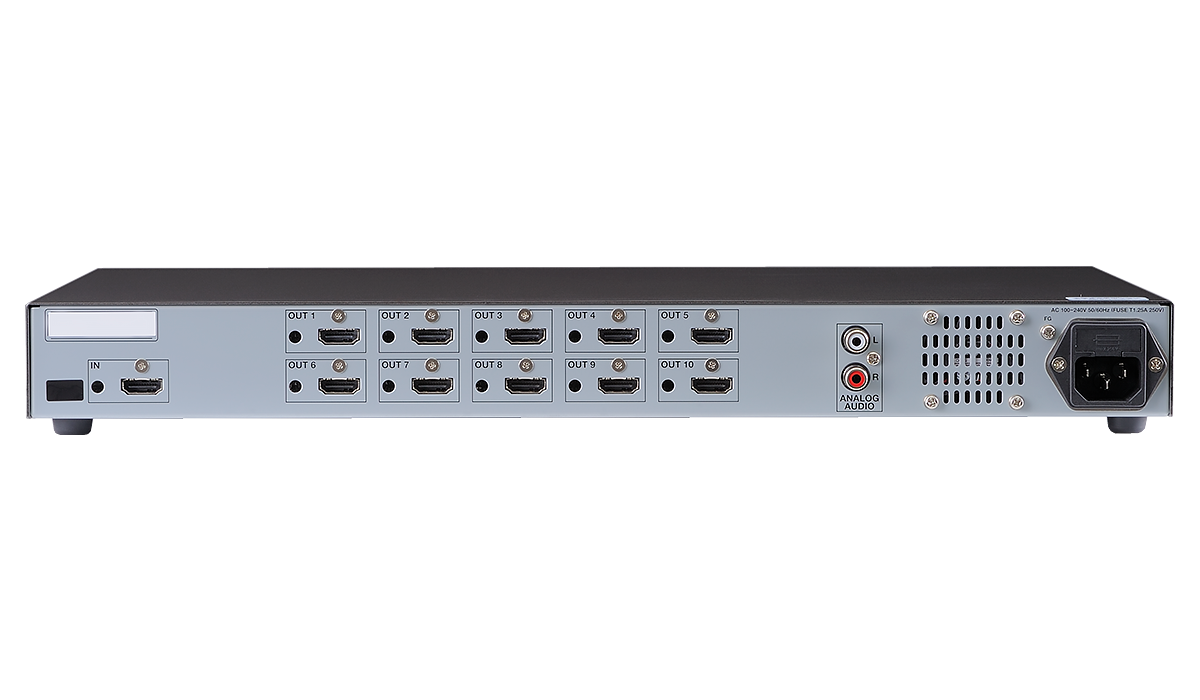

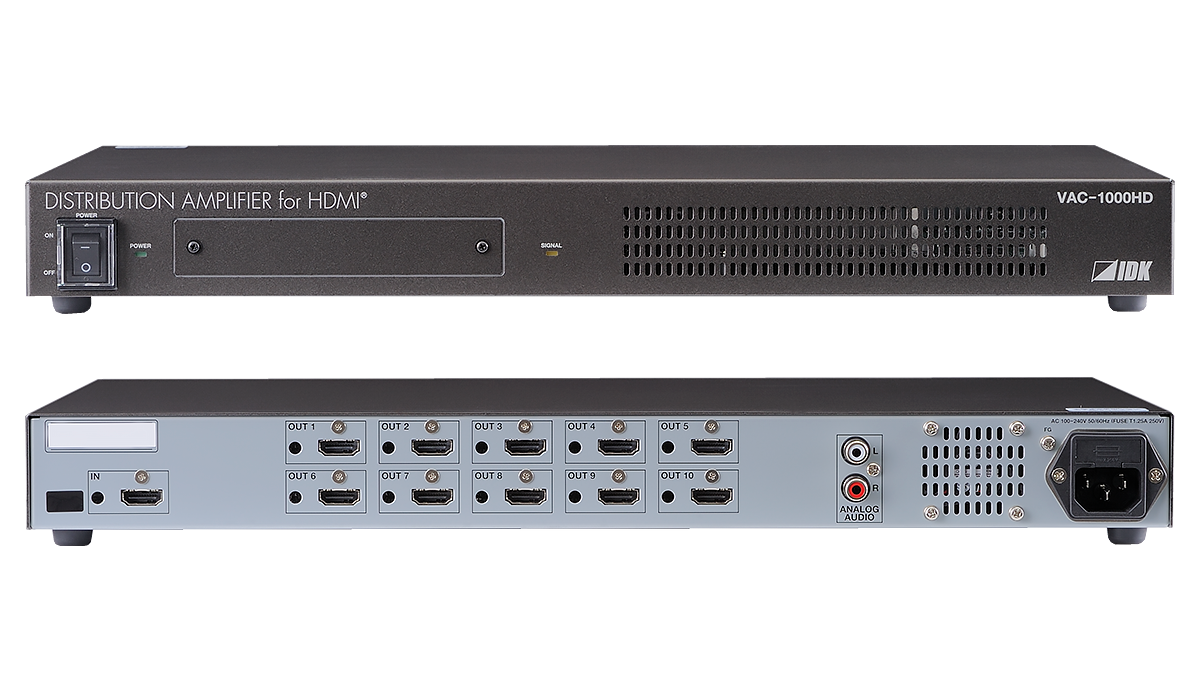

HDMI分配器 VAC-1000HD

  • 1入力10分配出力
  • 最大1080p/QWXGA(RB)
  • HDCP 1.4
  • ケーブル補償機能搭載
販売状況 型番 標準価格
完了品 VAC-1000HD
HDMI映像・音声信号の10分配器です。
1台のHDMI出力ソースを、HDMI入力コネクターを持つ複数の機器に分配できるため、生産ラインでの検査、開発製品の評価および情報表示システムなどでの使用が可能です。
入力側のTMDS信号を自動でイコライジングし、ケーブルによる信号の劣化を最小限に抑えることが可能です。また、HDMI信号から音声信号をアナログ音声に変換して出力することが可能です。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • HDCP対応
    • デジタルケーブル補償機能
      入力 最大 50 m
      出力 最大50 m
    • アンチストーム機能
  • 音声
    • アナログ音声変換出力機能
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • DDCバッファ搭載
    • 入出力信号ステータス表示
    • コネクションリセット機能
項目内容
入力数1系統
出力数10系統
入出力信号HDMI / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
入出力コネクタHDMI TypeA (19ピン)・メス
対応フォーマットVGA ～ QWXGA　※WUXGA / QWXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
色深度24 bit、30 bit、36 bit Deep Color
ドットクロック25 MHz ～ 165 MHz
TMDSクロック25 MHz ～ 225 MHz
プラグアンドプレイDDC2B対応 (内蔵EDID / モニターからコピーしたEDID / 接続したモニターのEDID の中から選択可能)
※内蔵EDIDは最大解像度を選択可能です
デジタル音声入出力マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大入出力レベル：0 dBFS
アナログ音声出力1系統
ステレオL/R アンバランス信号
出力インピーダンス：75 Ω、基準レベル：-10 dBu、最大出力レベル：+10 dBu
コネクタ：RCAピンジャック
ケーブル最大延長距離デジタル入力部50 m
デジタル出力部50 m
機能入力補償機能 (自動 / 手動)、出力補償機能 (手動)、アンチストーム機能、アナログ音声変換出力機能、
DDCバッファ搭載、入出力信号状態表示機能、コネクションリセット機能
その他仕様電源電圧AC ～ 100 V - 240 V ±10 %、50 Hz / 60 Hz±3 Hz
消費電力約35 W
外形寸法430 (W)×44 (H)×250 (D) mm (EIAラック1U、突起物含まず)
質量3.1 kg
温度使用範囲：0 °C ～ +40 °C
保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具、コードクランプ×11
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 VAC-1000HD Ver.1.2.0 0.2 MB PDF
ユーザーズガイド VAC-1000HD Ver.1.3.0 1.8 MB PDF
外形寸法図 VAC-1000HD 0.1 MB PDF
外形寸法図 VAC-1000HD 0.1 MB DXF
コマ図 VAC-1000HD 0.1 MB DXF/DWG
PDN VAC-1000HD 0.4 MB PDF
概要
HDMI映像・音声信号の10分配器です。
1台のHDMI出力ソースを、HDMI入力コネクターを持つ複数の機器に分配できるため、生産ラインでの検査、開発製品の評価および情報表示システムなどでの使用が可能です。
入力側のTMDS信号を自動でイコライジングし、ケーブルによる信号の劣化を最小限に抑えることが可能です。また、HDMI信号から音声信号をアナログ音声に変換して出力することが可能です。
特長
  • 映像
    • 最大解像度 QWXGA (RB)、1080p
    • HDCP対応
    • デジタルケーブル補償機能
      入力 最大 50 m
      出力 最大50 m
    • アンチストーム機能
  • 音声
    • アナログ音声変換出力機能
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • DDCバッファ搭載
    • 入出力信号ステータス表示
    • コネクションリセット機能
閉じる
仕様 [PDF]

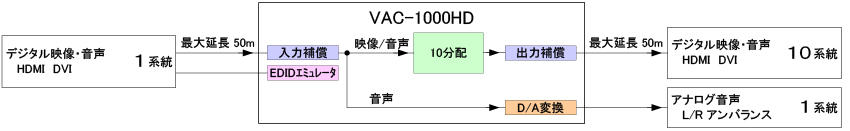

接続図
