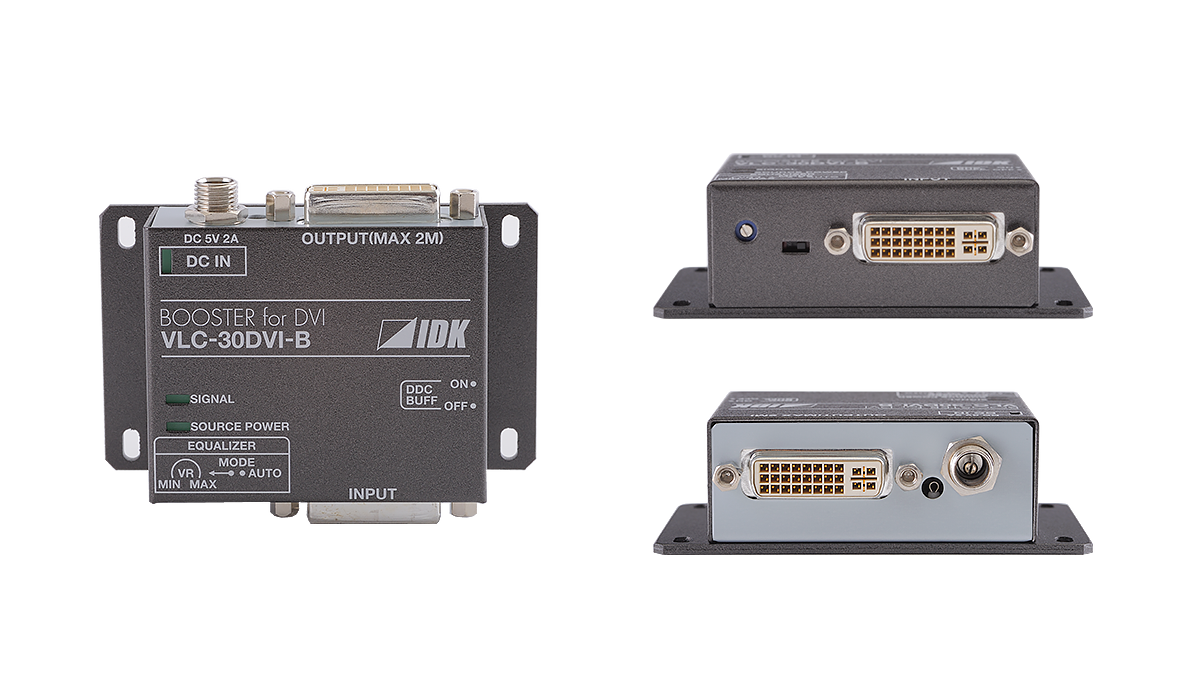

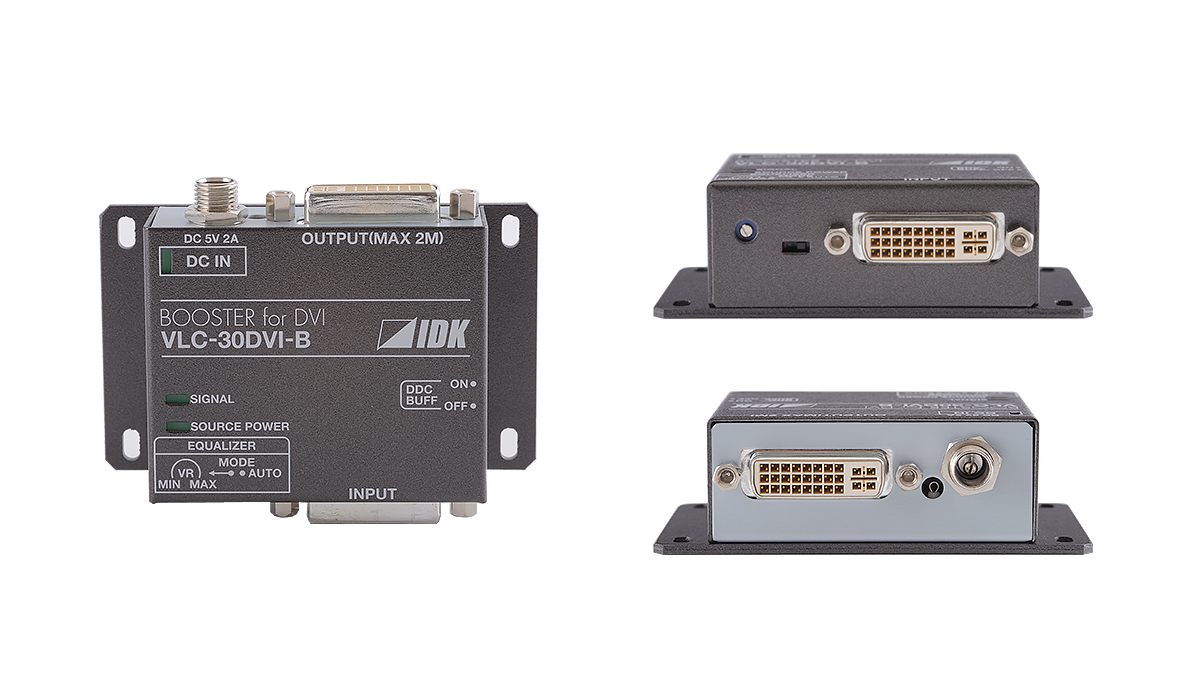

DVIケーブル補償器 VLC-30DVI-B

  • 最大1080p/WUXGA(RB)
  • HDCP 1.4 (パススルー)
  • 最大延長50 m
販売状況 型番 標準価格
完了品 VLC-30DVI-B
デジタルRGB信号（DVI　Rev1.0規格）対応のDVIケーブル補償器です。
入力側のTMDS信号をイコライジングし、ケーブルによる信号の劣化を自動で最小限に抑えることができる装置です。
特長
  • 映像
    • WUXGA (RB) まで対応
    • HDCP対応 (パススルー)
    • Deep Color対応
    • 弊社推奨ケーブルで最長50 mの長距離伝送が可能
    • イコライザー自動補償機能
    • ソース機器のDVIコネクターから電力を供給するため電源が不要
  • その他
    • DDCバッファ搭載
    • 入力信号到達確認用LED付
    • 本体ACアダプター接続部はロック機構搭載
    • 専用固定プレート付
項目内容
入力数1系統
出力数1系統
入出力信号TMDSシングルリンク　DVI 1.0 HDCP対応 (パススルー)
色深度24 bit、30 bit、36 bit　Deep Color
ドットクロック25 MHz ～ 165 MHz
TMDSクロック25 MHz ～ 225 MHz
入出力コネクタDVI-I (29ピン)・メス ※デジタル信号のみ有効です。
入出力適合ケーブルDVIケーブル/当社指定ケーブル
　（指定ケーブル以外の場合、入出力部の最大延長距離を参考に接続テストしてください。）
対応フォーマットVESA ： ドットクロック　25 MHz ～ 162 MHz （VGA ～ WUXGA）
　※WUXGAはReduced Blankingのみ対応しています。
SDTV/HDTV ： 480i / 480p / 576i / 576p / 720p / 1080i / 1080p
入力部最大延長距離50 m
出力部最大延長距離2 m
その他仕様ACアダプター入力 ： AC ～ 100 V - 240 V ± 10 %、50 Hz/60 Hz ± 3 Hz
出力 ：DC 5 V 2 A (専用ACアダプター付属）
消費電力約2 W
外形寸法80(W)×23(H)×50(D) mm　（突起物含まず）
質量0.2 kg
温度使用範囲 ： 0 ℃ ～ +40 ℃
保存範囲 : -20 ℃ ～ ＋80 ℃
湿度使用範囲 ： 20 ％ ～ 90 ％（ただし結露なきこと）
保存範囲 ： 20 ％ ～ 90 ％（ただし結露なきこと）
付属品ネジ式ロック付きACアダプター (1.2 m)、固定用プレート
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 VLC-30DVI-B Ver.1.1.1 0.2 MB PDF
ユーザーズガイド VLC-30DVI-B Ver.2.0.0 0.7 MB PDF
外形寸法図 VLC-30DVI-B 0.1 MB PDF
外形寸法図 VLC-30DVI-B 16.2 KB DXF
コマ図 VLC-30DVI-B 0.1 MB DXF/DWG
PDN VLC-30DVI-B 0.4 MB PDF
後継/代替機種
概要
デジタルRGB信号（DVI　Rev1.0規格）対応のDVIケーブル補償器です。
入力側のTMDS信号をイコライジングし、ケーブルによる信号の劣化を自動で最小限に抑えることができる装置です。
特長
  • 映像
    • WUXGA (RB) まで対応
    • HDCP対応 (パススルー)
    • Deep Color対応
    • 弊社推奨ケーブルで最長50 mの長距離伝送が可能
    • イコライザー自動補償機能
    • ソース機器のDVIコネクターから電力を供給するため電源が不要
  • その他
    • DDCバッファ搭載
    • 入力信号到達確認用LED付
    • 本体ACアダプター接続部はロック機構搭載
    • 専用固定プレート付
閉じる
仕様 [PDF]

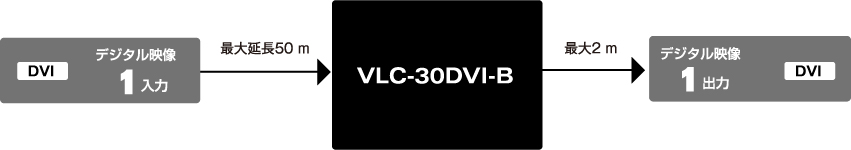

接続図
