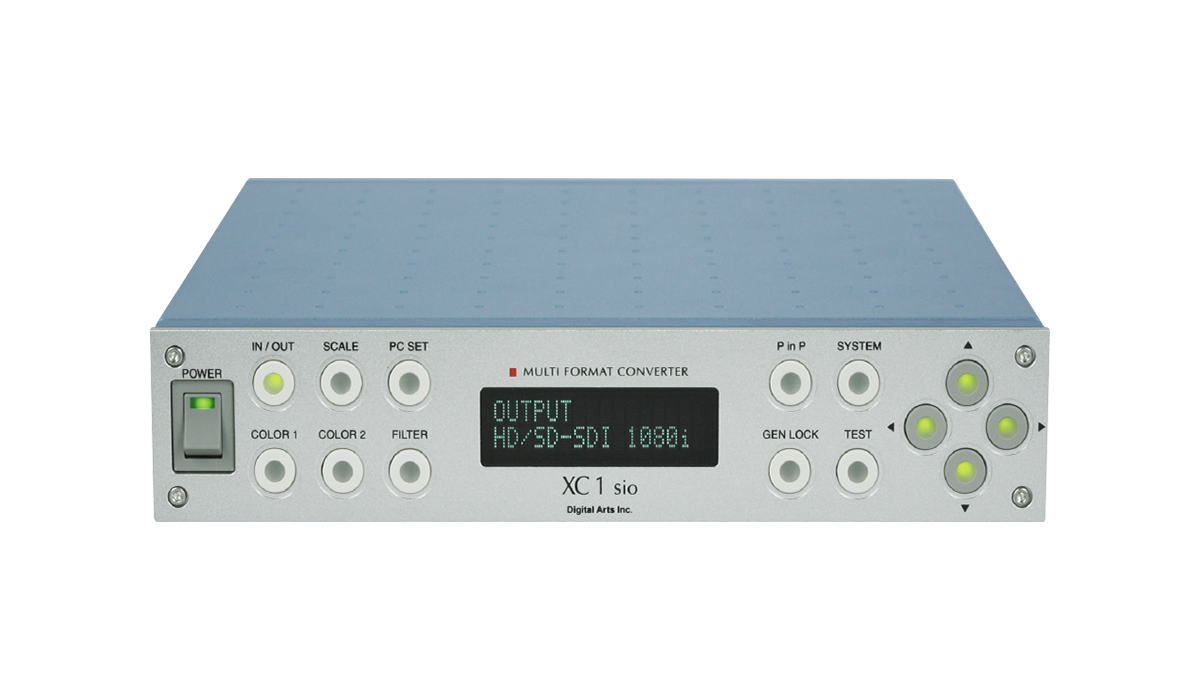

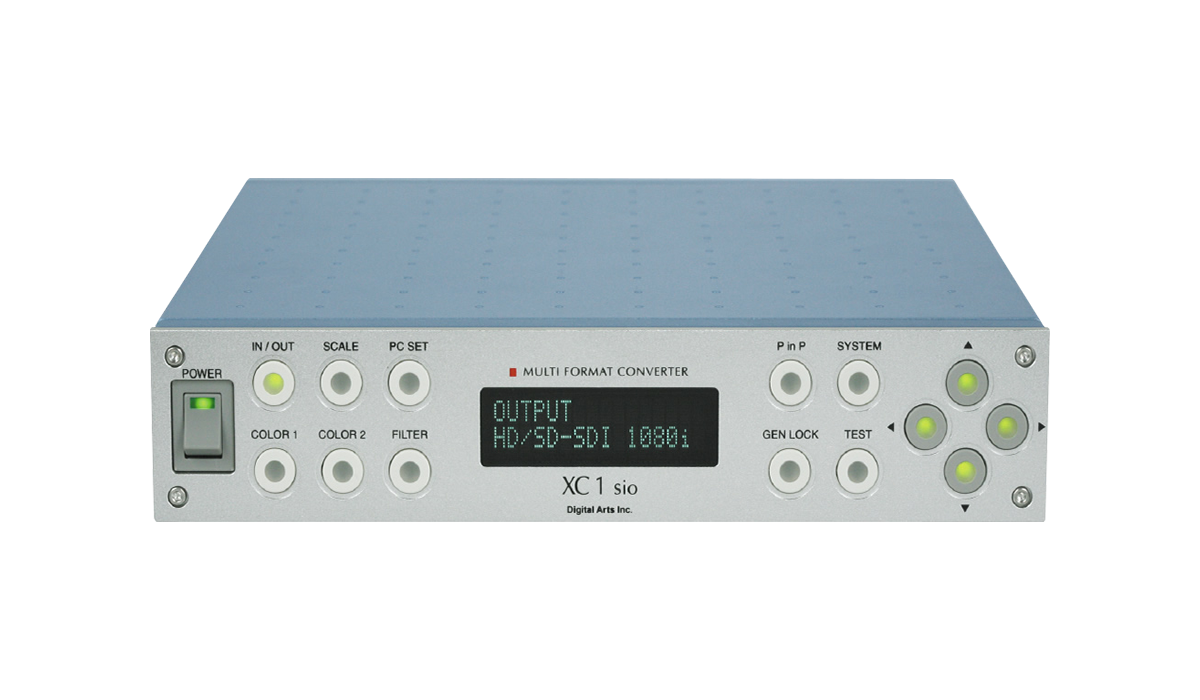

マルチフォーマットコンバーター XC1
| 販売状況 | 型番 | 概要 | 標準価格 |
|---|---|---|---|
| 完了品 | XC1 | 標準モデル | |
| 完了品 | XC1 si | SDI入力モデル | |
| 完了品 | XC1 sio | SDI入出力モデル | |
| 完了品 | XC1 so | SDI出力モデル | |
| すべてのラインアップを表示 表示件数を減らす | |||

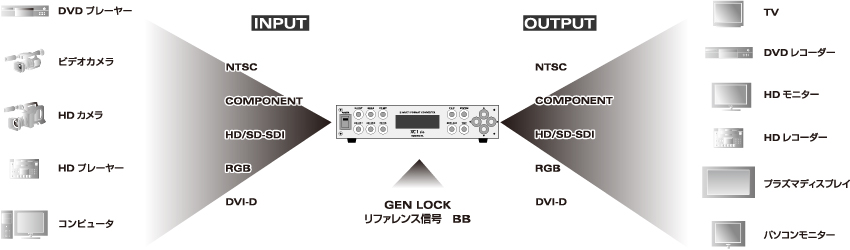

XC1シリーズは、広範囲なビデオ信号およびPC映像信号などの、各種アナログ / デジタル映像信号を用途に応じてさまざまな信号形式に変換することができるコンパクトな新世代フォーマットコンバーターです。 (デジタルアーツ社製)
| 項目 | 内容 | |
|---|---|---|
| 映像入力 | RGB 信号 | HD-Sub 15 pin × １系統（スルーアウト付） 対応解像度：640 × 400 ～ 1920 × 1200 pixel 水平周波数：15 ～ 94 kHz 垂直周波数：50 ～ 120 Hz RGB：0.7Vp-p 75 Ω Sync on G 0.3Vp-p Hs Vs Cs：TTL レベル |
| DVI 信号 | DVI-D24 pin ×１ 対応解像度：WUXGA（VESA CVT RB 準拠） UXGA / SXGA /XGA / SVGA / VGA （ VESA 規格準拠 ） 垂直周波数：60 Hz DVI Ver 1.0 規格準拠（シングルリンク） |
|
| HD/SD-SDI ※si、sioのみ | BNC × １系統（スルーアウト付） 対応フォーマット： 480i / 720p / 1080i SMPTE 292M / 259M-C 規格準拠 0.8Vp-p 75 Ω |
|
| コンポーネント信号 | RGB 信号と共用 対応フォーマット：480i / 480p / 720p / 1080i Y：1.0Vp-p Pb (Cb) Pr (Cr)：0.7Vp-p 75 Ω |
|
| コンポジットビデオ信号 | BNC ×１系統（スルーアウト付） NTSC 規格準拠 1.0Vp-p 75 Ω |
|
| ゲンロック入力 | BB（ブラックバースト）：BNC ×１系統 NTSC 規格準拠 0.3Vp-p 75 Ω |
|
| 映像出力 | RGB 信号 | HD-Sub 15 pin × １系統 対応解像度：WUXGA（VESA CVT RB 準拠） UXGA / SXGA /XGA / SVGA / VGA （ VESA 規格準拠 ）垂直周波数：60 Hz RGB：0.7Vp-p 75 Ω Sync on G 0.3Vp-p Hs Vs Cs：TTL レベル |
| DVI 信号 | DVI-D 24 pin ×１ 対応解像度：WUXGA（VESA CVT RB 準拠） UXGA / SXGA /XGA / SVGA / VGA （ VESA 規格準拠 ）垂直周波数：60 Hz DVI Ver 1.0 規格準拠（シングルリンク） |
|
| HD/SD-SDI ※so、sioのみ | BNC × １系統 対応フォーマット：480i / 720p / 1080i SMPTE 292M / 259M-C 規格準拠 0.8Vp-p 75 Ω |
|
| コンポーネント信号 | RGB 信号と共用 対応フォーマット：480i / 720p / 1080i Y：1.0Vp-p Pb (Cb) Pr (Cr)：0.7Vp-p 75 Ω |
|
| コンポジットビデオ信号 | BNC × １系統 NTSC 規格準拠 1.0Vp-p 75 Ω |
|
| 映像量子化 | コンポットビデオ信号入出力 10 bit RGB / Y Pb (Cb) Pr (Cr) 信号入力 各８ bit RGB / Y Pb (Cb) Pr (Cr) 信号出力 各 10bit |
|
| 外部制御 | RS-232C ： D-sub 9 pin ×１系統（9600bps） | |
| その他 | 電源 | AC90 ～ 240V 50 / 60 Hz |
| 消費電力 | 20W | |
| 外形寸法 | W218 × H50 × D242（単位 mm） | |
| 質量 | 2.0 kg | |
| 動作温度 | 0℃～40℃ | |
| 動作湿度 | 20% RH ～ 90% RH （ただし結露しないこと） | |
| 付属品 | 電源ケーブル１本・BNC-RCA 変換アダプタ 2 個 | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
