4K⾼画質のプレゼンテーションを実現する
デジタルマルチスイッチャー
多様なシステムに対応できる豊富な入出力モデル

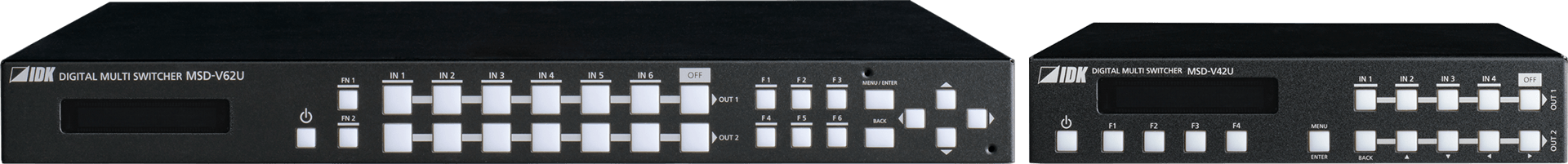

MSD-V Series
デジタルマルチスイッチャー
多様なシステムに対応できる豊富な入出力モデル
MSD-V Series
映像機器の4K化を受け、AVシステムの⾼解像度化が求められています。
MSD-Vシリーズは⻑年ProAVシステムと向き合うことにより得ることができた
ノウハウと新機能を凝縮した フルスペック4K対応 デジタルマルチスイッチャー です。

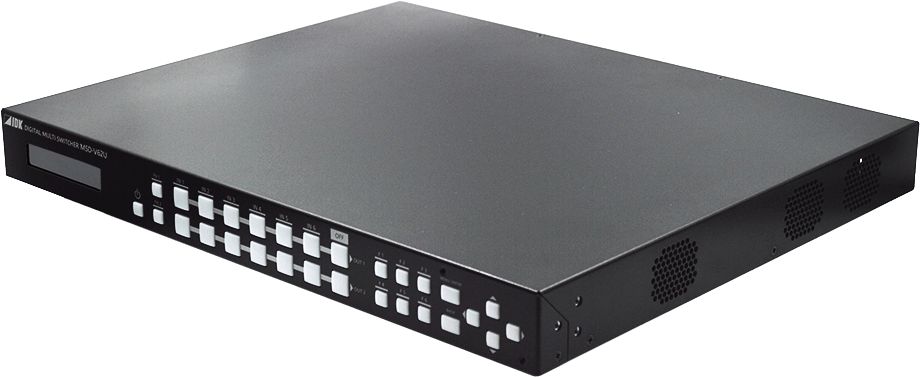

MSD-V6 series
オール4Kに対応し、多様なシステムに対応する IDK最新マルチスイッチャー MSD-V6シリーズ
映像入力オプション

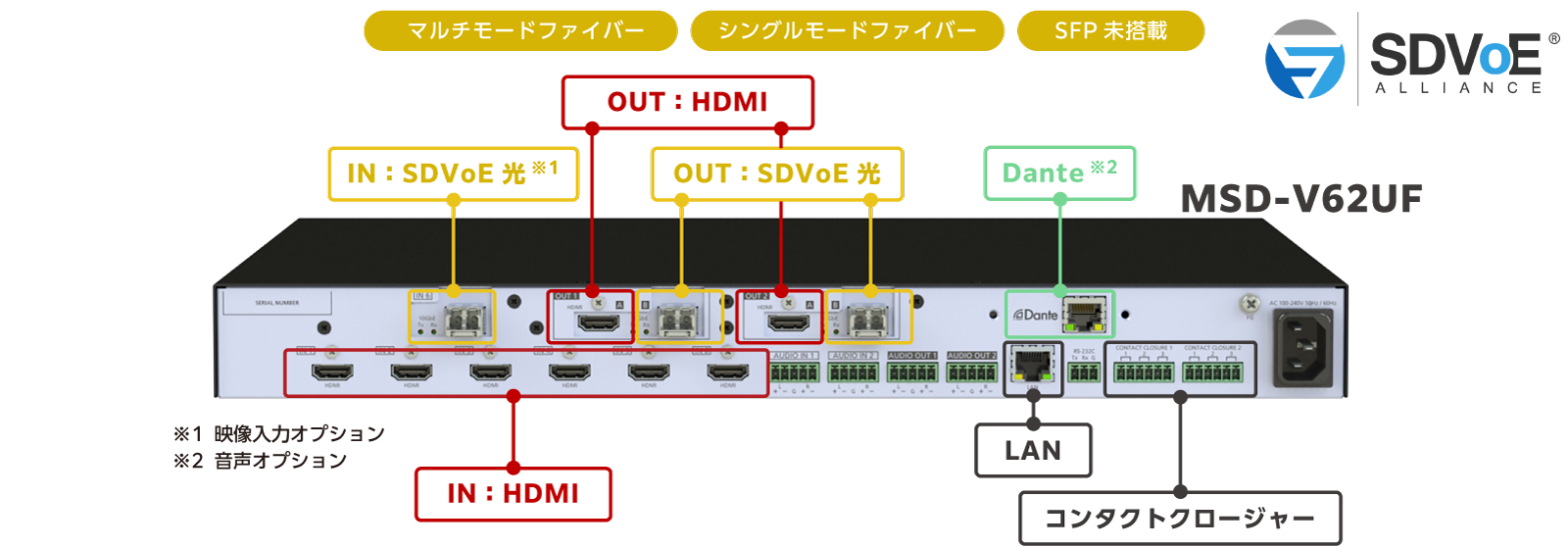

SDVoE入力 光ファイバー
| 型番 | 概要 |
|---|---|
| MSD-VIV1UF | SDVoE入力ユニット 光ファイバーモデル |

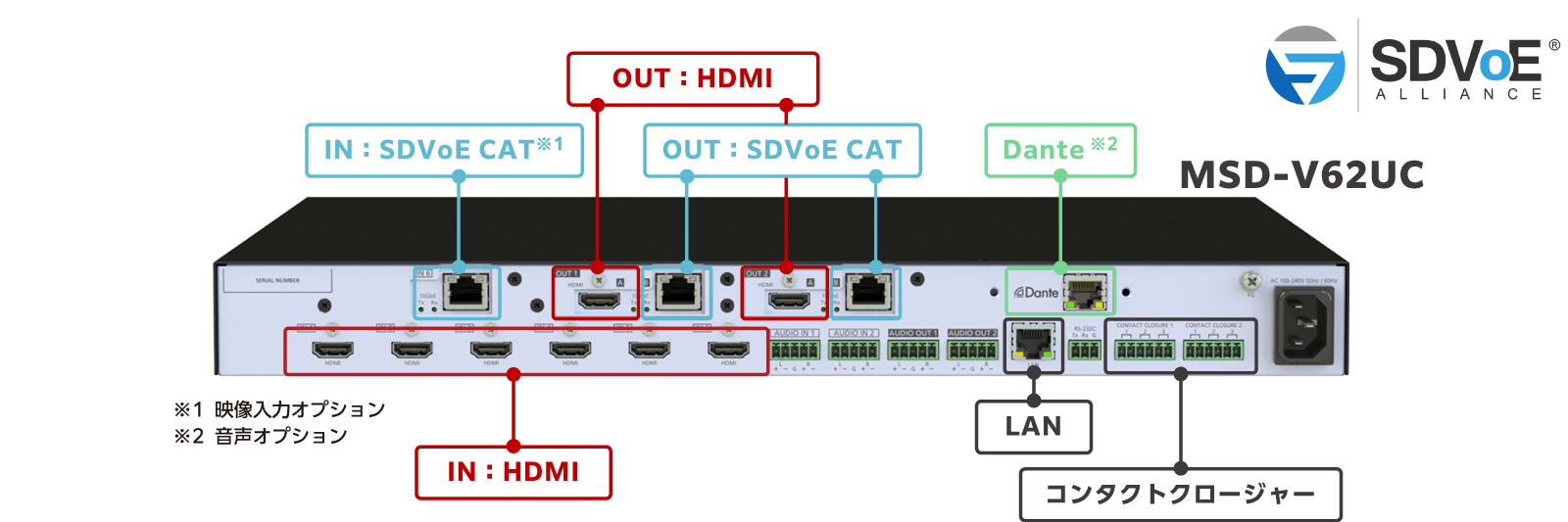

SDVoE入力 CAT
| 型番 | 概要 |
|---|---|
| MSD-VIV1UC | SDVoE入力ユニット CATモデル |

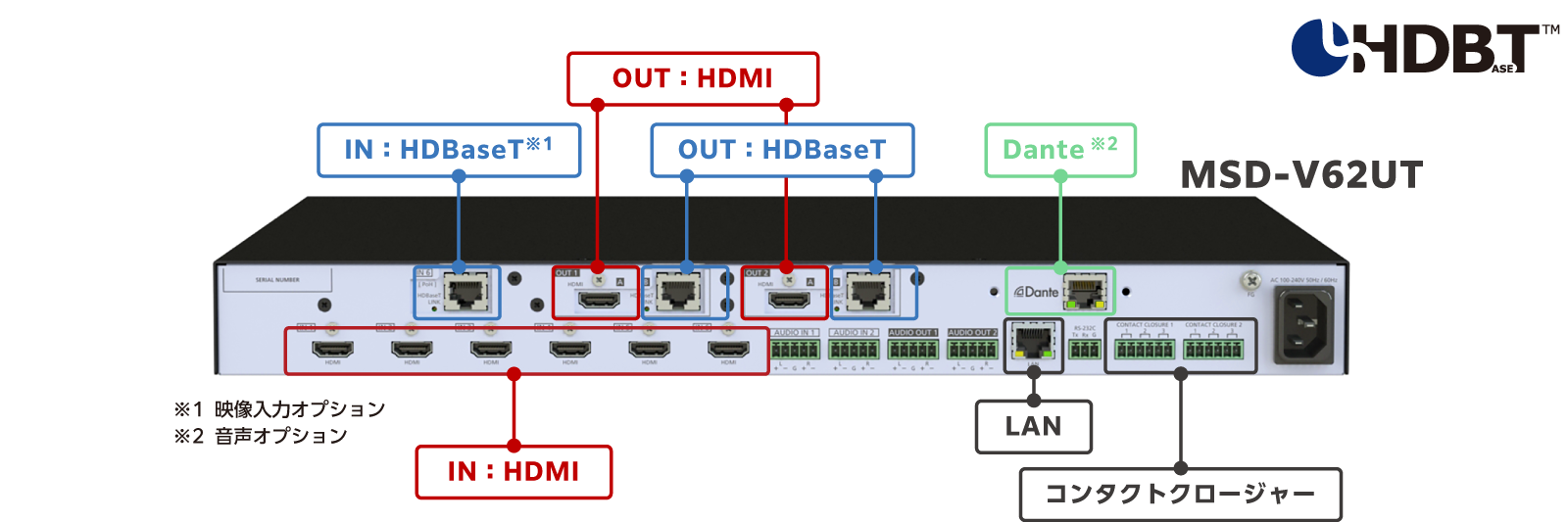

HDBaseT入力
| 型番 | 概要 |
|---|---|
| MSD-VIV1UT | HDBaseT入力ユニット |
SPECS
MSD-Vシリーズの仕様比較
| MSD-V6 | MSD-V4 | |||
|---|---|---|---|---|
 |
 |
|||
| モデル | UF | SDVoE出力 光ファイバーモデル | U | 標準モデル |
| UC | SDVoE出力 CATモデル | UC | SDVoE出力 CATモデル | |
| UT | HDBaseT出力モデル | UT | HDBaseT出力モデル | |
| INPUT | HDMI 6 ※入力延長ユニット実装可能（受注時オプション） |
HDMI 4 | ||
| アナログ音声 | IN 2 OUT 2 |
IN 1 OUT 1 |
||
| 対応最大解像度 | 4K@60 ( 4 : 4 : 4 ) | 4K@60 ( 4 : 4 : 4 ) | ||
| OUTPUT | 1 or 2 | 1 or 2 | ||
| SDVoE | 〇 ※UFモデル、UCモデルに対応 |
〇 ※UCモデルに対応 |
||
| 最大延長距離 | SDVoE 光 10km SDVoE CAT 100m HDBaseT 100m ロングリーチ 150m |
SDVoE 光 10km SDVoE CAT 100m HDBaseT 100m ロングリーチ 150m |
||
| 筐体サイズ | EIA 1Uフル | EIA 1Uハーフ | ||

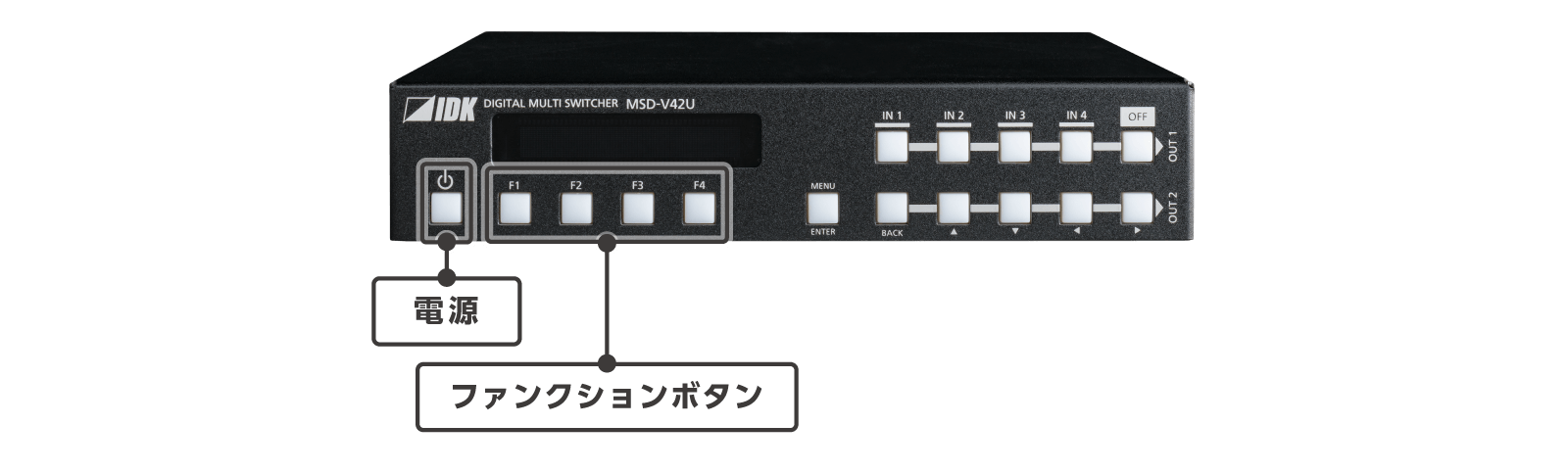

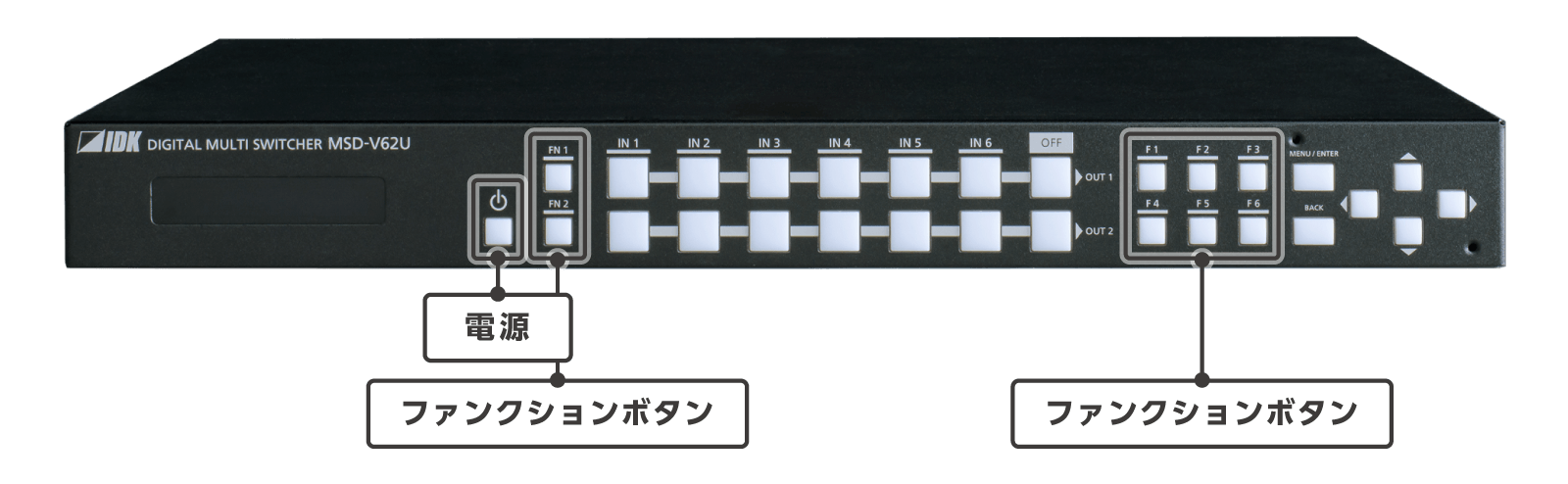

| Functionボタン | 7～8 | 4 | ||
| コマンド登録 | 64 | 64 | ||
| 状態通知 UDP Push | 〇 | 〇 | ||
| オプション | 映像入力オプション Dante音声入出力オプション |
ー | ||
FEATURES
MSD-Vシリーズの特長

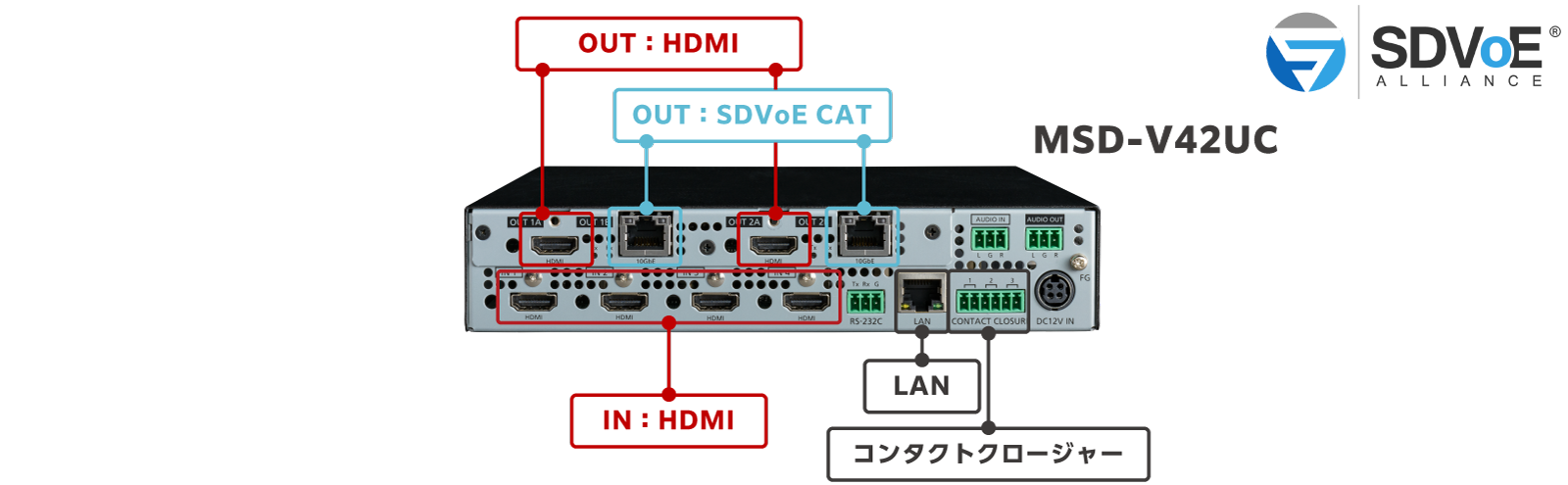

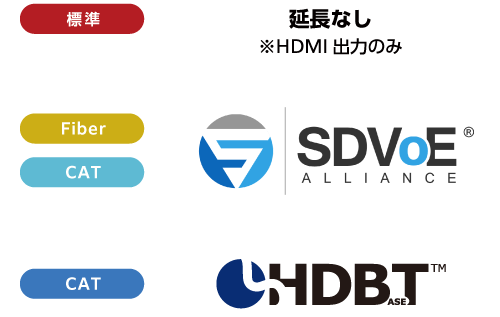

選べる出力延長モデル
HDMI出力以外に、
出力延長モデルを選択することが可能

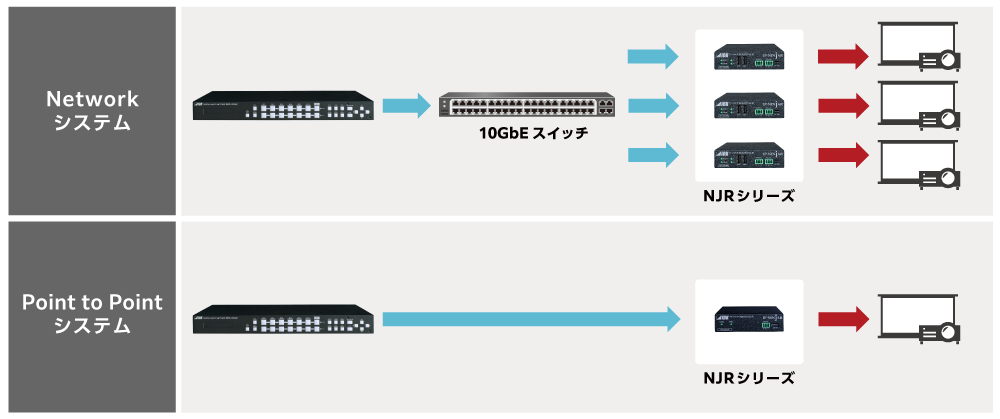

IP-NINJAR シリーズ
SDVoE信号ベースのIP-NINJARシリーズと併用することで、両システムに対応が可能

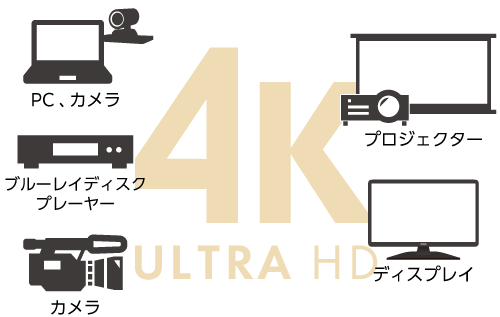

オール4K対応
デジタル化による4K技術にも対応した
デジタルマルチスイッチャー

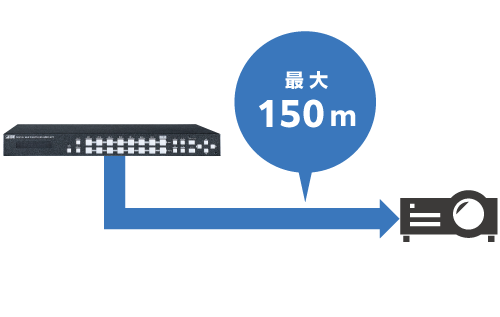

ロングリーチモード
HDBaseT伝送ラインを使って、
伝送モードを切り換えることで
最大1080p(24bit)を150ｍ延長可能

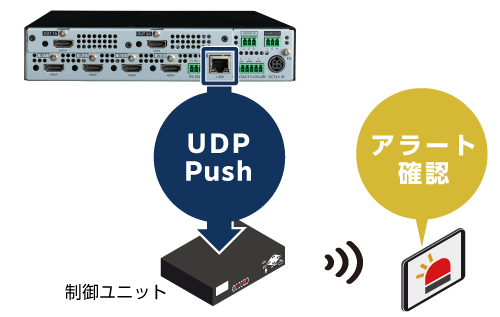

状態通知 UDP Push
UDPのPush通知により、
機器の状態変化を即時に通知します。

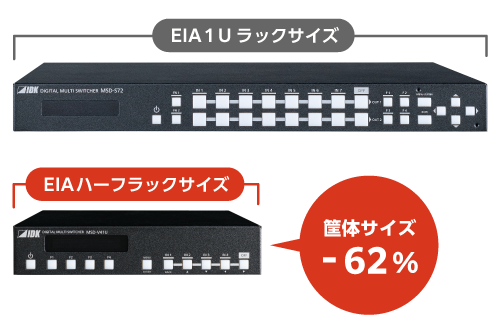

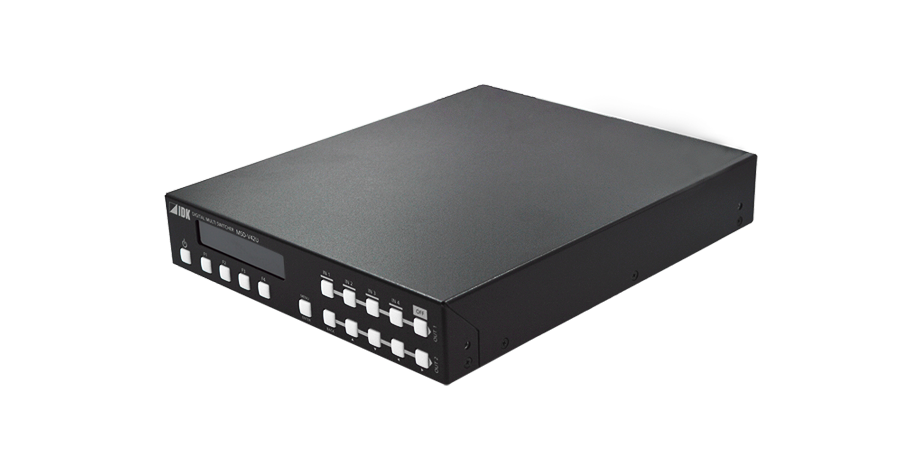

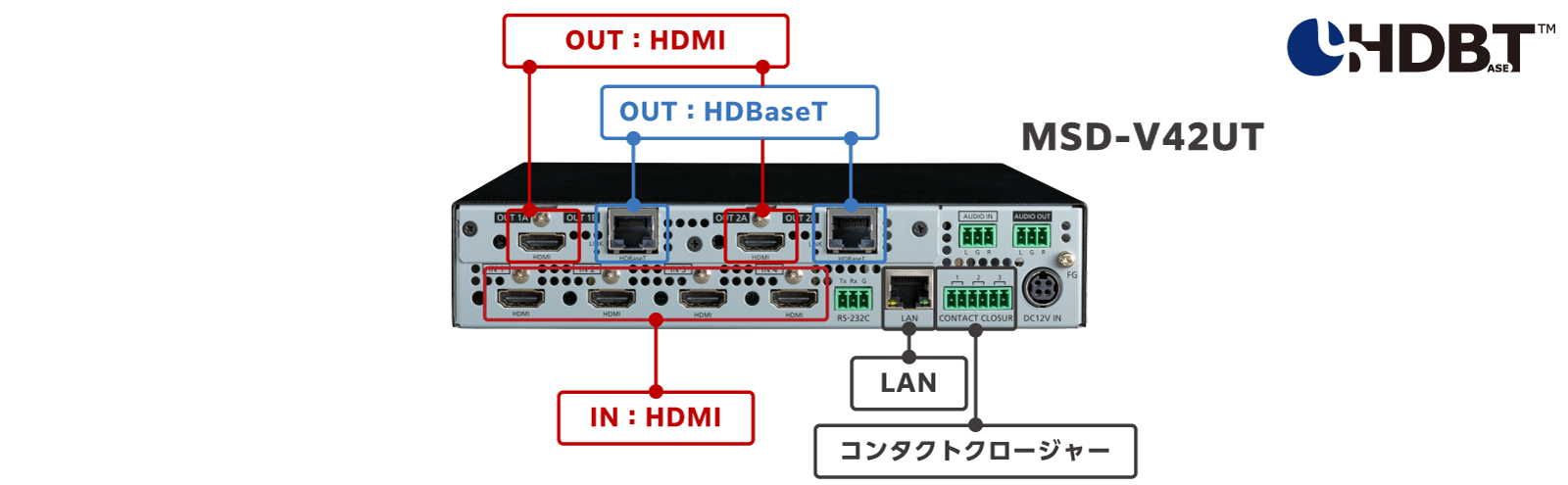

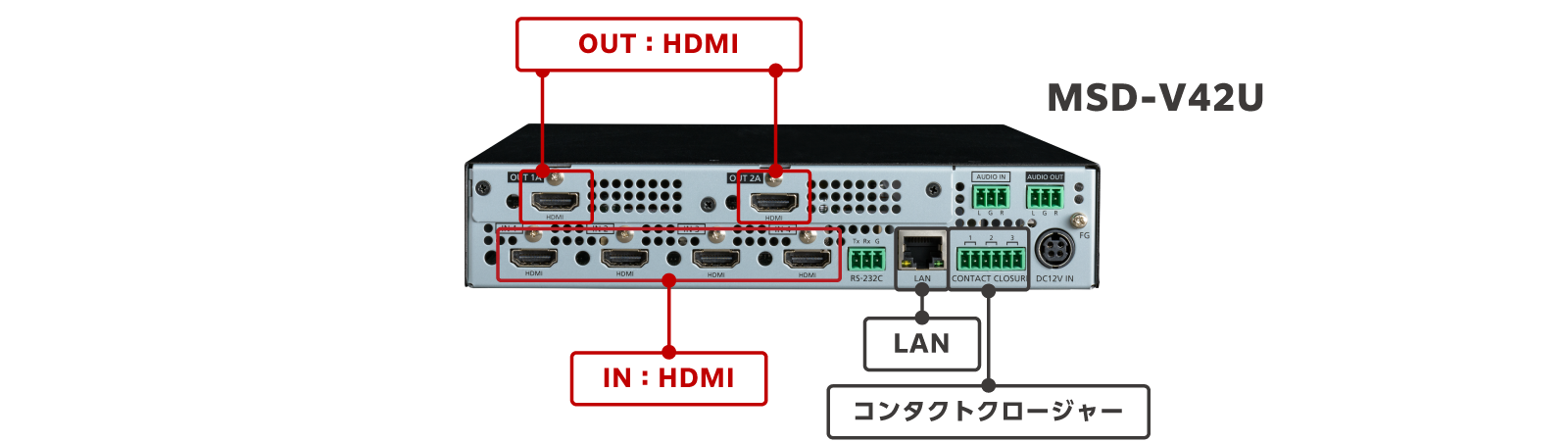

コンパクト筐体（V4シリーズ）
MSD-V4シリーズはEIAハーフラックサイズ
MSDシリーズの最小スイッチャー
入力延長オプション
受注時有償オプションとして、
入力延長ユニットの追加が可能
Dante音声オプション
受注時有償オプションとして、
Dante音声ユニットの追加が可能
VIDEOS
おすすめビデオコンテンツ
PRODUCTS
製品情報
専用カタログをご用意しています
MSDシリーズは、ProAVシステムの多彩な要望に応えられるデジタルマルチスイッチャーです。AVスイッチングやピクチャー・イン・ピクチャー、外部機器制御など豊富な機能がかなえたいAVシステム実現します。
PDF [ 11.1 MB ]
