TOP > 製品情報 > 延長器 > HDC-TH100WJ

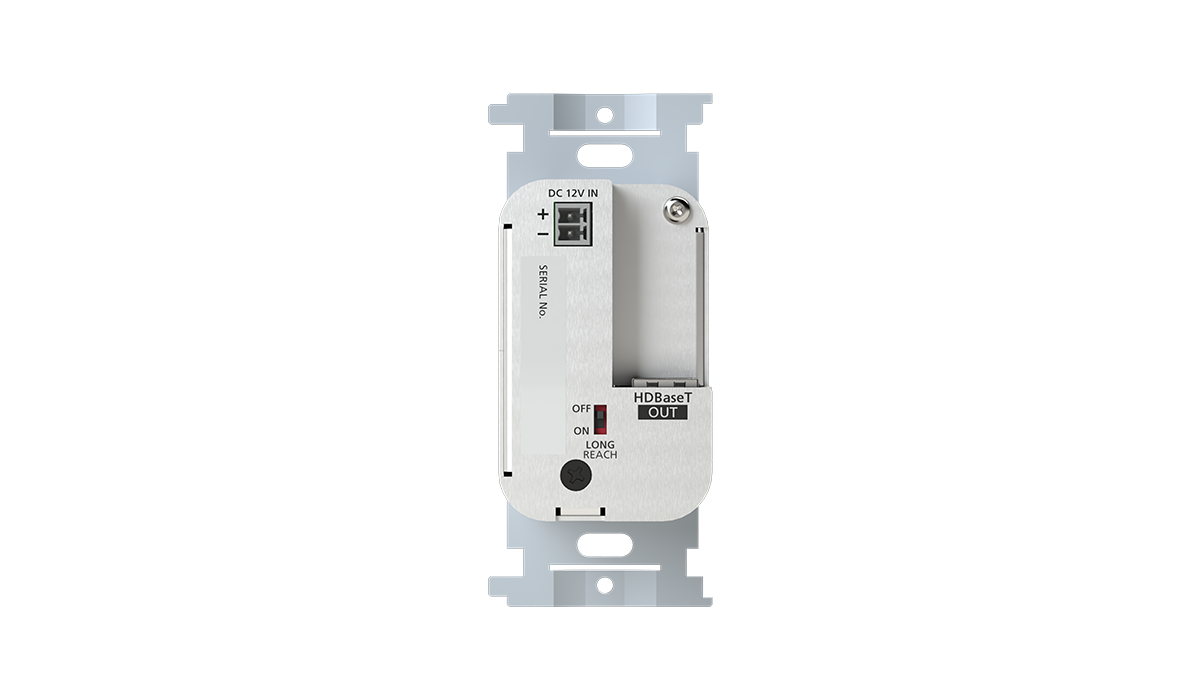

4K@60対応 HDBaseT送信器 ウォールプレートモデル HDC-TH100WJ

  • 日本国内規格のコンセントボックスサイズ対応
  • 非圧縮映像伝送
  • 最大4K@30/4K@60 (4:2:0)
  • HDCP 1.4/2.2 (パススルー)
  • 最大延長100 m (Cat5e/Cat6)
  • 最大延長150 m (ロングリーチモード)
  • 実質的な伝送遅延なし
販売状況 型番 概要 標準価格
NEW HDC-TH100WJ 白パネル 75,000 円 (税抜)

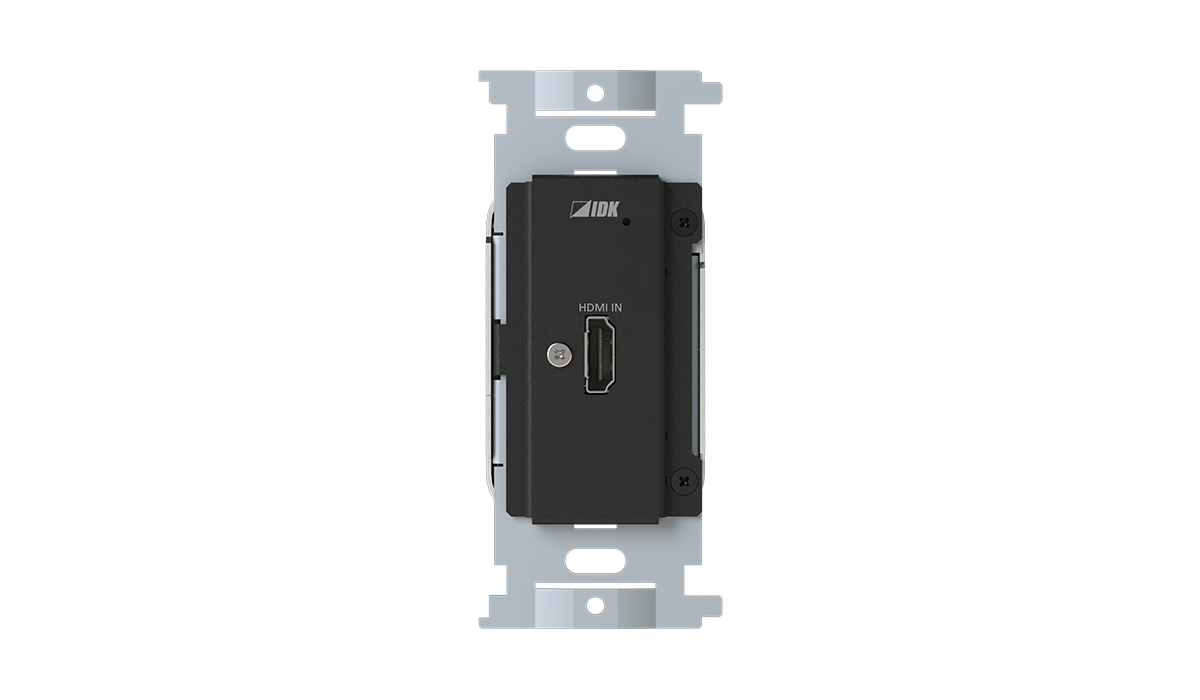

NEW HDC-TH100WJ-B 黒パネル 75,000 円 (税抜)

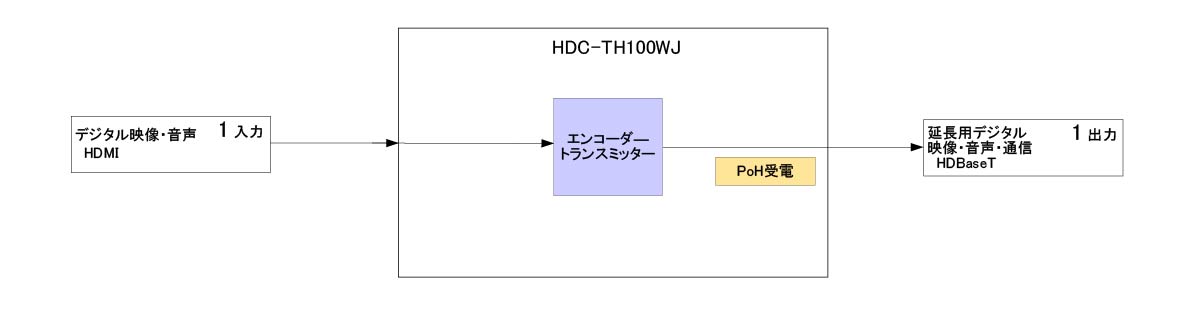

HDC-TH100WJは、HDMI信号をHDBaseT信号に変換して長距離伝送するウォールプレート型送信器です。
映像信号は最大4K@60の解像度に対応しており、非圧縮、無加工で伝送されるため、画質劣化がありません。
入力された映像信号は、HDBaseT信号に変換され、最大100 m伝送できます。ロングリーチモードの設定では、1080p(24 bit)の映像信号を最大150 m伝送できます。

PoH(Power over HDBaseT)受電で動作します。
特長
  • 映像
    • 最大解像度 4K@60
    • HDCP 1.4 / 2.2対応 (パススルー)
    • CAT.5E HDC / Cat5e STP / Cat6 STPケーブル使用で最大100 m延長可能 (4K@60)
    • Cat5e UTPケーブルでの伝送も可能
    • Cat6 UTPケーブルで最大100 m延長可能
    • ロングリーチモード対応機器を接続した場合、最大150 m 延長可能 (1080p (24 bit) 以下)
    • 実質的な伝送遅延なし (10 μs以内 / 100 m)
  • その他
    • CEC対応 (パススルー)
    • PoH受電機能 (HDBaseT出力)
項目内容
映像音声入力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大10.2 Gbps
Deep Color/x.v.Color/3D/HDR
640x480@60 ～ 2560x1600@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)
　 　4096x2160@ 24/25/30 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
CEC (パススルー)
コネクター: HDMI Type A
最大距離: 5 m
映像音声出力HDBaseT1系統
HDBaseT、HDCP 1.4 / 2.2
Deep Color/x.v.Color/3D/HDR
640x480@60 ～ 2560x1600@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)
　 　4096x2160@ 24/25/30 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
CEC (パススルー)
コネクター：RJ-45
最大距離：100 m / 150 m(ロングリーチモード使用時)
ケーブル：CAT.5E HDC、Cat5e (UTP/STP)、Cat6 (UTP/STP)
　　　　　※PoH使用時はAWG 24以上の太いケーブルを推奨
機能-
その他仕様電源PoH受電、コネクター: RJ-45 (HDBaseT出力)
DC 12 V 0.3 A、コネクター: ターミナルブロック (2ピン)
最大消費電力PoH受電時: 4 W
DC 12 V電源使用時: 3 W
外形寸法48.0 (W) × 110.0 (H) × 52.0 (D) mm (突起物含まず)
質量0.2 kg
温度使用範囲: 0°C ～ +40°C、保存範囲: -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品ターミナルブロック (2ピン) × 1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 HDC-TH100WJ Ver.1.0.0 0.4 MB PDF
設置ガイド HDC-TH100WJ Ver.1.0.0 0.4 MB PDF
ユーザーズガイド HDC-TH100WJ Ver.1.0.0 1.2 MB PDF
外形寸法図 HDC-TH100WJ 4.2 MB PDF
外形寸法図 HDC-TH100WJ 0.3 MB DXF
コマ図 HDC-TH100WJ 0.2 MB DXF/DWG
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
オプション
シリーズ製品
概要
HDC-TH100WJは、HDMI信号をHDBaseT信号に変換して長距離伝送するウォールプレート型送信器です。
映像信号は最大4K@60の解像度に対応しており、非圧縮、無加工で伝送されるため、画質劣化がありません。
入力された映像信号は、HDBaseT信号に変換され、最大100 m伝送できます。ロングリーチモードの設定では、1080p(24 bit)の映像信号を最大150 m伝送できます。

PoH(Power over HDBaseT)受電で動作します。
特長
  • 映像
    • 最大解像度 4K@60
    • HDCP 1.4 / 2.2対応 (パススルー)
    • CAT.5E HDC / Cat5e STP / Cat6 STPケーブル使用で最大100 m延長可能 (4K@60)
    • Cat5e UTPケーブルでの伝送も可能
    • Cat6 UTPケーブルで最大100 m延長可能
    • ロングリーチモード対応機器を接続した場合、最大150 m 延長可能 (1080p (24 bit) 以下)
    • 実質的な伝送遅延なし (10 μs以内 / 100 m)
  • その他
    • CEC対応 (パススルー)
    • PoH受電機能 (HDBaseT出力)
