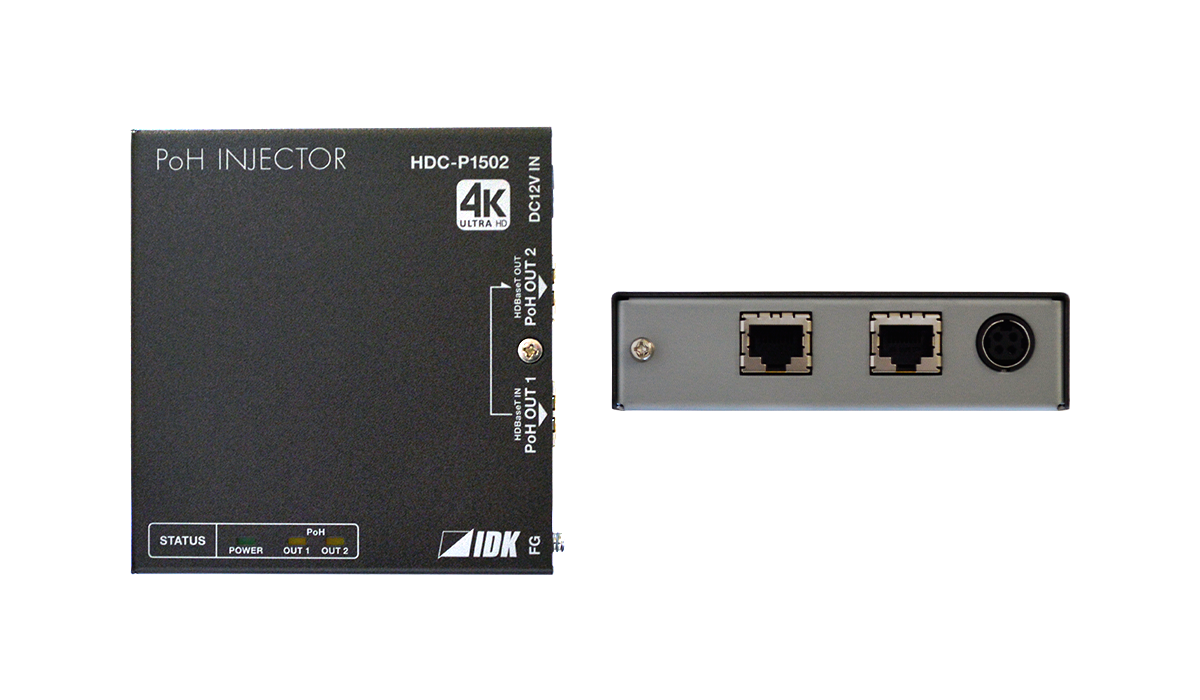

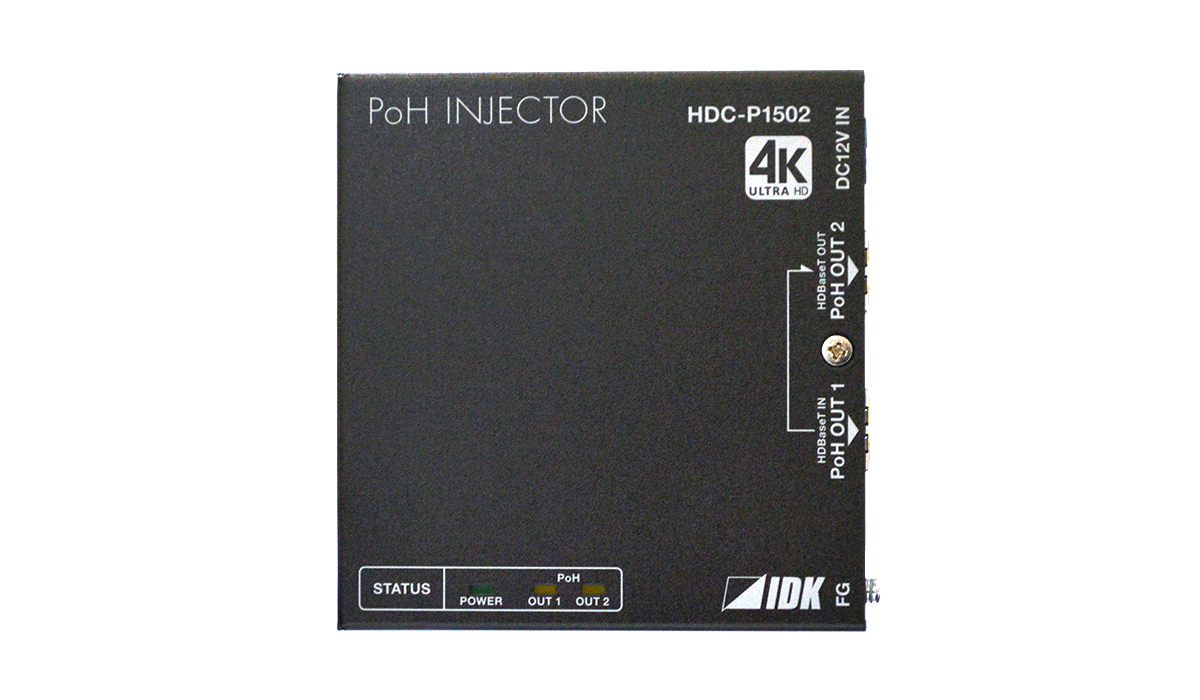

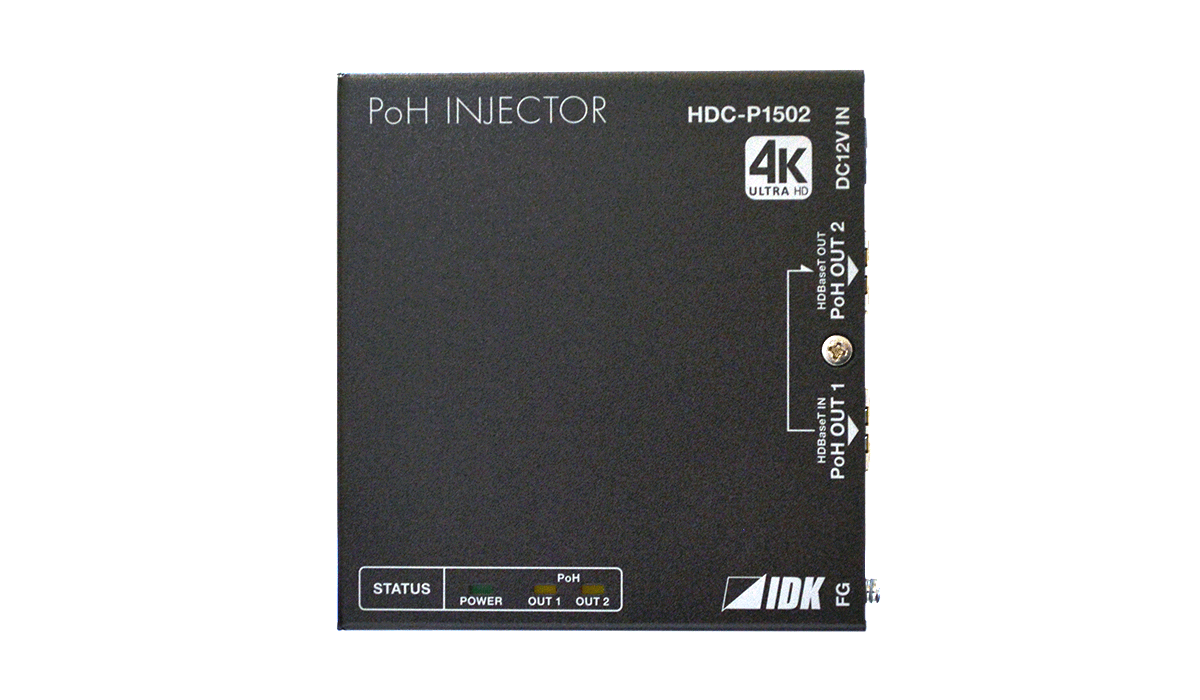

HDBaseTパワーインジェクター HDC-P1502
- PoH給電機能 (IEEE 802.3af相当)
- 本体異常を自動で検知して給電を停止
- 送信器と受信器へ同時に給電が可能
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 販売中 | HDC-P1502 | 32,000 円 (税抜) |
PoH (Power over HDBaseT) 受電機能に対応したHDMI Cat送信器と受信器へ給電するPoHインジェクターです。
これらの送信器と受信器へ、同時に最大15Wまで給電が可能です。本機をHDBaseT伝送ライン内に設置することで給電することができるため、送信器と受信器はAC電源コンセントを必要としません。また、PoH受電機能の非対応製品、ツイストペアケーブルの短絡・過負荷・発熱異常といった状態を監視し、給電を停止する状態監視機能を装備しています。
これらの送信器と受信器へ、同時に最大15Wまで給電が可能です。本機をHDBaseT伝送ライン内に設置することで給電することができるため、送信器と受信器はAC電源コンセントを必要としません。また、PoH受電機能の非対応製品、ツイストペアケーブルの短絡・過負荷・発熱異常といった状態を監視し、給電を停止する状態監視機能を装備しています。
特長
- その他
- PoH給電機能 (IEEE 802.3af相当)
- 状態監視機能
- PoH受電機能に対応したツイストペアケーブル送信器と受信器へ同時に給電可能
- ロングリーチモードを使用した場合でも給電が可能
- 本体ACアダプター接続部はロック機構搭載
- ラック取付金具を使用して1Uサイズに最大4台まで取り付けが可能
| 項目 | 内容 | |
|---|---|---|
| 入力信号 | 1系統 HDBaseT PoH給電機能搭載 (IEEE 802.3af相当) コネクタ：RJ-45 |
|
| 出力信号 | 1系統 HDBaseT PoH給電機能搭載 (IEEE 802.3af相当) コネクタ：RJ-45 |
|
| 適合ケーブル | Cat5e UTP / STP、Cat6 UTP / STP、CAT.5E HDCケーブル | |
| 本機設置時の最大延長距離 | 接続するツイストペアケーブル送信器、受信器またはシンク機器の最大延長距離の短い方の距離から10 %程度短縮する場合があります。 | |
| その他仕様 | ACアダプター | 入力：AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz 出力：DC 12 V 3 A 36.0 W (専用ACアダプター付属) |
| 消費電力 | 約32 W | |
| 外形寸法 | 106 (W) × 27.5 (H) × 100 (D) mm (クォーターラックサイズ、突起物含まず) | |
| 質量 | 0.3 kg | |
| 温度 | 使用範囲：0 ℃ ～ +40 ℃ 保存範囲：-20 ℃ ～ +80 ℃ |
|
| 湿度 | 使用範囲：20 % ～ 90 % (ただし結露なきこと) 保存範囲：20 % ～ 90 % (ただし結露なきこと) |
|
| 付属品 | ロック付きDINプラグACアダプター (1.2 m) | |
| オプション | 固定用プレート (FP-100) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
製品に関するお問い合わせはこちら
製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
概要
仕様 [PDF]

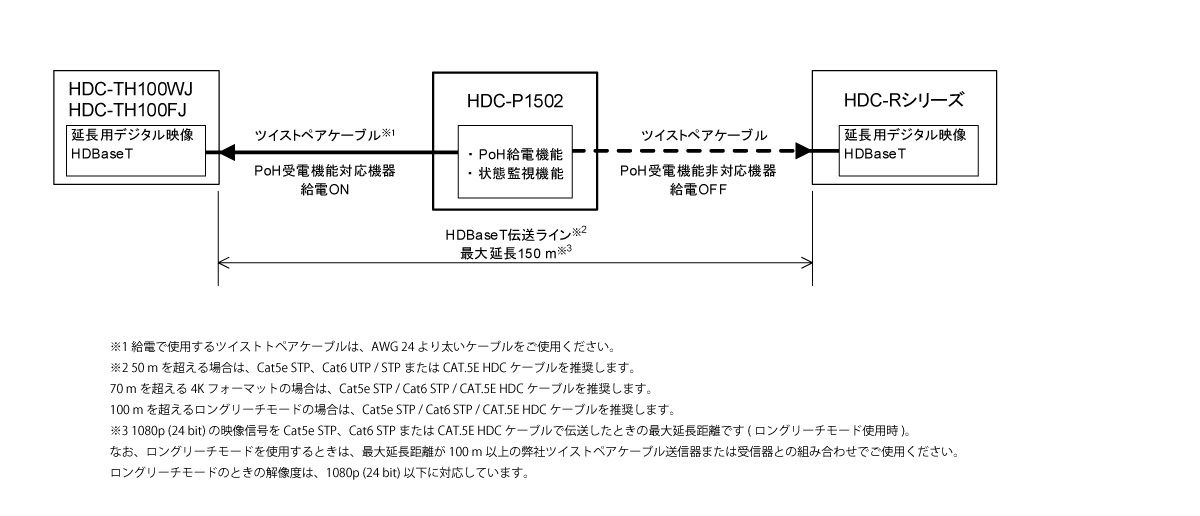

接続図
ダウンロード
オプション
PoH (Power over HDBaseT) 受電機能に対応したHDMI Cat送信器と受信器へ給電するPoHインジェクターです。
これらの送信器と受信器へ、同時に最大15Wまで給電が可能です。本機をHDBaseT伝送ライン内に設置することで給電することができるため、送信器と受信器はAC電源コンセントを必要としません。また、PoH受電機能の非対応製品、ツイストペアケーブルの短絡・過負荷・発熱異常といった状態を監視し、給電を停止する状態監視機能を装備しています。
これらの送信器と受信器へ、同時に最大15Wまで給電が可能です。本機をHDBaseT伝送ライン内に設置することで給電することができるため、送信器と受信器はAC電源コンセントを必要としません。また、PoH受電機能の非対応製品、ツイストペアケーブルの短絡・過負荷・発熱異常といった状態を監視し、給電を停止する状態監視機能を装備しています。
特長
- その他
- PoH給電機能 (IEEE 802.3af相当)
- 状態監視機能
- PoH受電機能に対応したツイストペアケーブル送信器と受信器へ同時に給電可能
- ロングリーチモードを使用した場合でも給電が可能
- 本体ACアダプター接続部はロック機構搭載
- ラック取付金具を使用して1Uサイズに最大4台まで取り付けが可能
技術資料
- 仕様書(PDF) HDC-P1502
- 設置ガイド(PDF) HDC-P1502
- ユーザーズガイド(PDF) HDC-P1502
- 外形寸法図(PDF) HDC-P1502
- 外形寸法図(DXF) HDC-P1502
- 外形寸法図(PDF) HDC-P1502 ACアダプター
- コマ図(DXF/DWG) HDC-P1502
