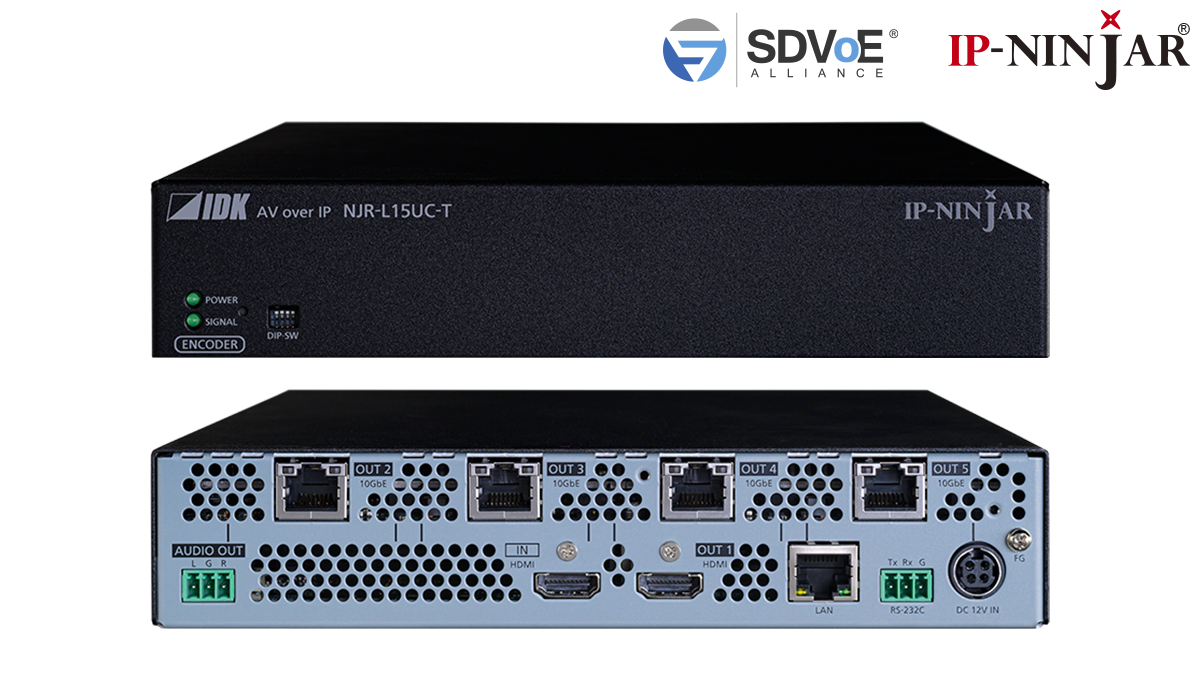

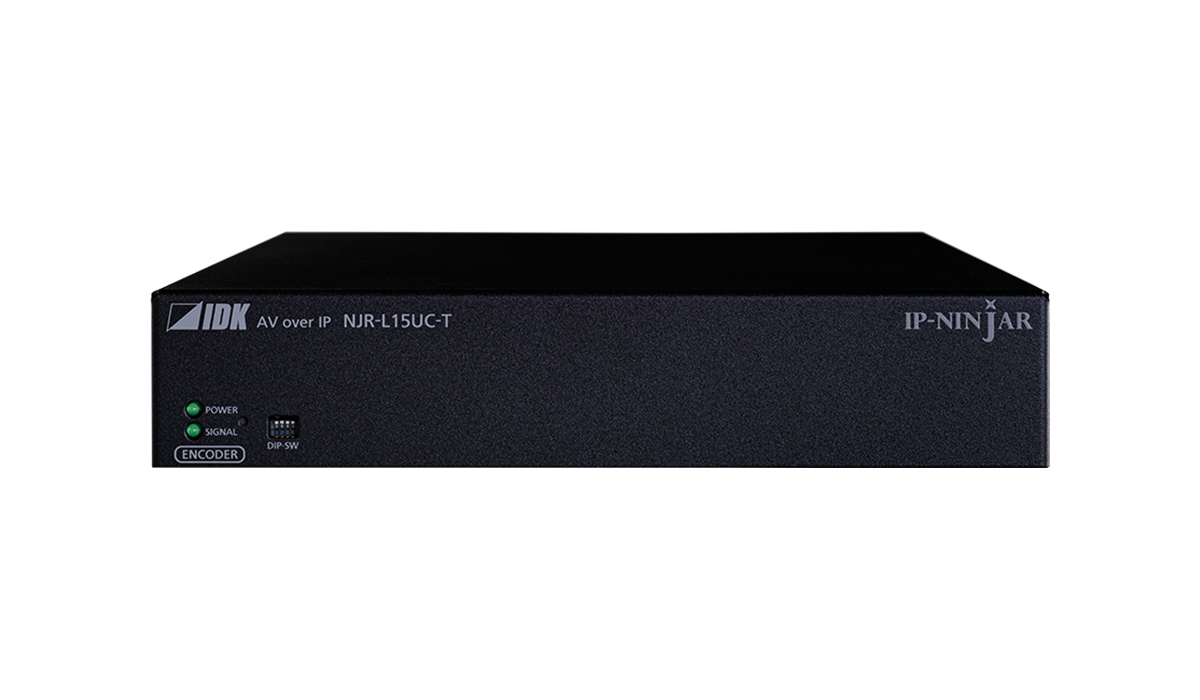

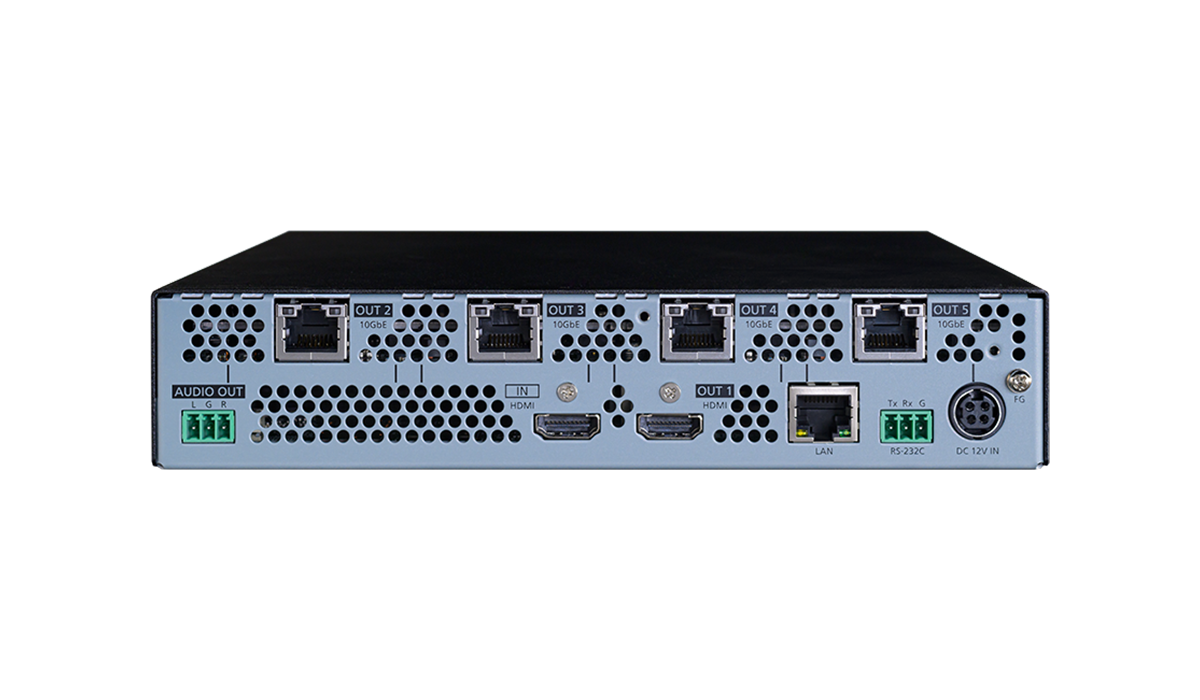

4K@60対応 HDMIエンコーダー NJR-L15UC-T

  • 5分配出力 (1×HDMI/4×10GbE CAT)
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 最大延長100 m (CAT6A)
  • LAN/RS-232C伝送対応
販売状況 型番 標準価格
販売中 NJR-L15UC-T 278,000 円 (税抜)

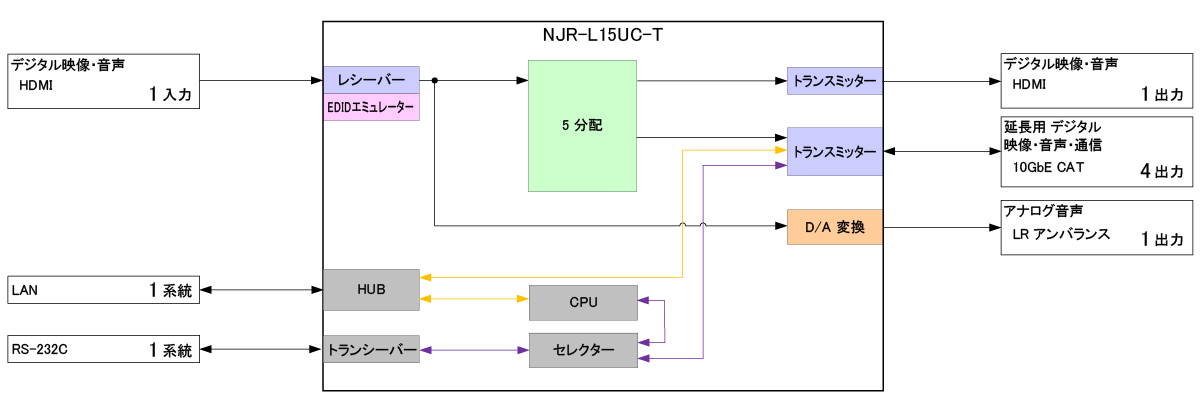

NJR-L13UC-T(エンコーダー)/NJR-L15UC-T(エンコーダー)/NJR-L13UC-R(デコーダー)/NJR-L15UC-R(デコーダー)は、4K@60対応のHDMI信号をツイストペアケーブルで長距離伝送するEDIDエミュレート機能搭載のAV over IP機器です。
NJR-L13UC-T/NJR-L13UC-Rは3分配出力、NJR-L15UC-T/NJR-L15UC-Rは5分配出力です。エンコーダーの分配出力はHDMI出力と10GbE出力、デコーダーの分配出力はHDMI出力のみです。
RS-232Cの双方向通信とLANの伝送に対応しています。

本機は、弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
    • 実質的な伝送遅延なし (10 μs以内 / 100 m)
    • OUT1のみダウンコンバート対応 (4Kから1080pへの変換)
  • 音声
    • HDMIエンベッド音声をアナログ音声に出力可能
  • 通信
    • RS-232Cの双方向通信が可能
    • LANの伝送が可能
  • 制御入力
    • LANの伝送が可能
  • その他
    • EDIDエミュレート機能
    • コネクションリセット機能
項目NJR-L13UC-TNJR-L15UC-TNJR-L13UC-RNJR-L15UC-R
映像音声入力HDMI1系統－
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
コネクター: HDMI Type A
最大距離: 30 m (1080p@60)、12 m (4K@60)
10GbE－1系統
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN
コネクター: RJ-45
最大距離: 100 m
ケーブル: CAT6A (STP)
映像音声出力HDMI1系統3系統5系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A
最大距離: 30 m (1080p@60)、12 m (4K@60)
10GbE2系統4系統－
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN
コネクター: RJ-45
最大距離: 100 m
ケーブル: CAT6A (STP)
アナログ音声1 系統
ステレオ L/R
出力インピーダンス: 50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: ターミナルブロック (3 ピン)
その他I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX (Auto Negotiation)、Auto MDI/MDI-X、コネクター: RJ-45
機能音声音声ディエンベッド
その他EDIDエミュレーション、アンチストーム、コネクションリセット
その他仕様電源DC 12 V 2.3 ADC 12 V 3.6 ADC 12 V 1.8 ADC 12 V 2.2 A
専用ACアダプター:
AC 100 V - 240 V ±10%、
50 Hz/60 Hz ±3 Hz、
DC 12 V 3 A 36.0 W		専用ACアダプター:
AC 100 V - 240 V ±10%、
50 Hz/60 Hz ±3 Hz、
DC 12 V 5 A 60.0 W		専用ACアダプター:
AC 100 V - 240 V ±10%、
50 Hz/60 Hz ±3 Hz、
DC 12 V 3 A 36.0 W
最大消費電力27.6 W43.2 W20.8 W25.6 W
外形寸法210 (W) × 42 (H) × 300 (D) mm (突起物含まず)
質量2.3 kg2.4 kg2.2 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用ACアダプター (1.2 m) × 1、ターミナルブロック (3ピン) × 2
ケーブル固定ブラケット × 2、結束バンド × 2電源コード (1.8 m) x 1
ケーブル固定ブラケット × 2、結束バンド × 2		ケーブル固定ブラケット × 3、結束バンド × 3ケーブル固定ブラケット × 5、結束バンド × 5
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-L15UC-T Ver.1.0.0 0.5 MB PDF
設置ガイド NJR-L15UC-T Ver.1.0.0 0.8 MB PDF
テクニカルガイド NJR-L15UC-T Ver.1.1.0 1.2 MB PDF
コマンドガイド NJR-L15UC-T Ver.1.1.0 1.1 MB PDF
外形寸法図 NJR-L15UC-T 0.7 MB PDF
