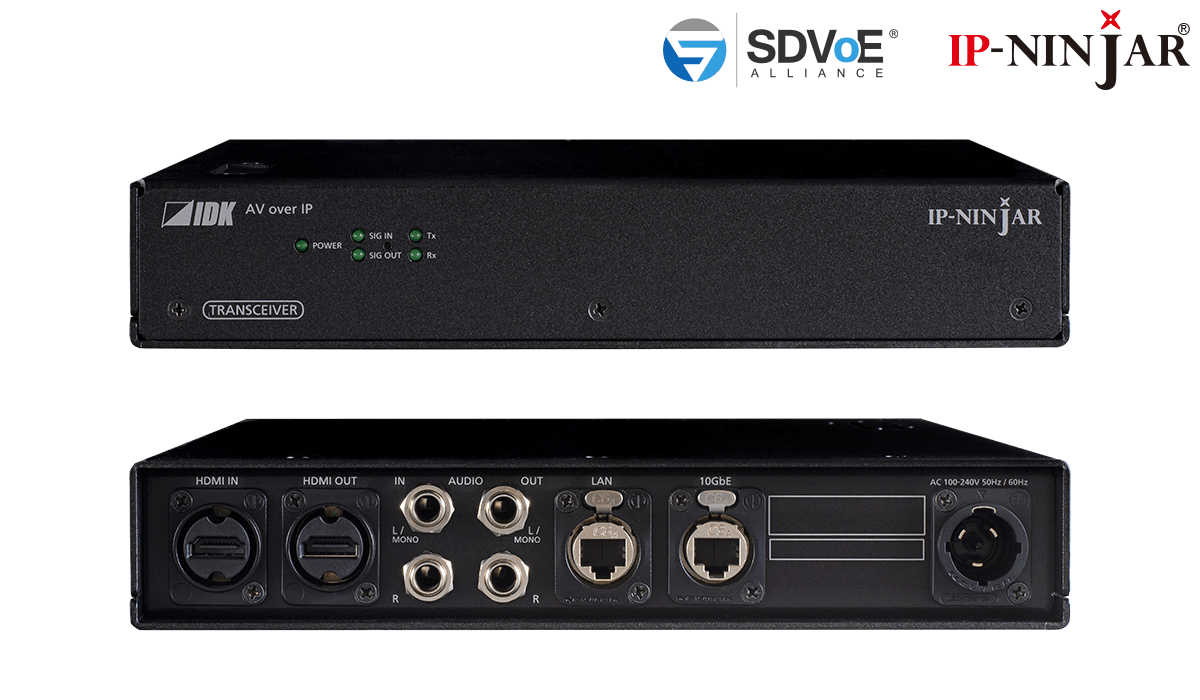

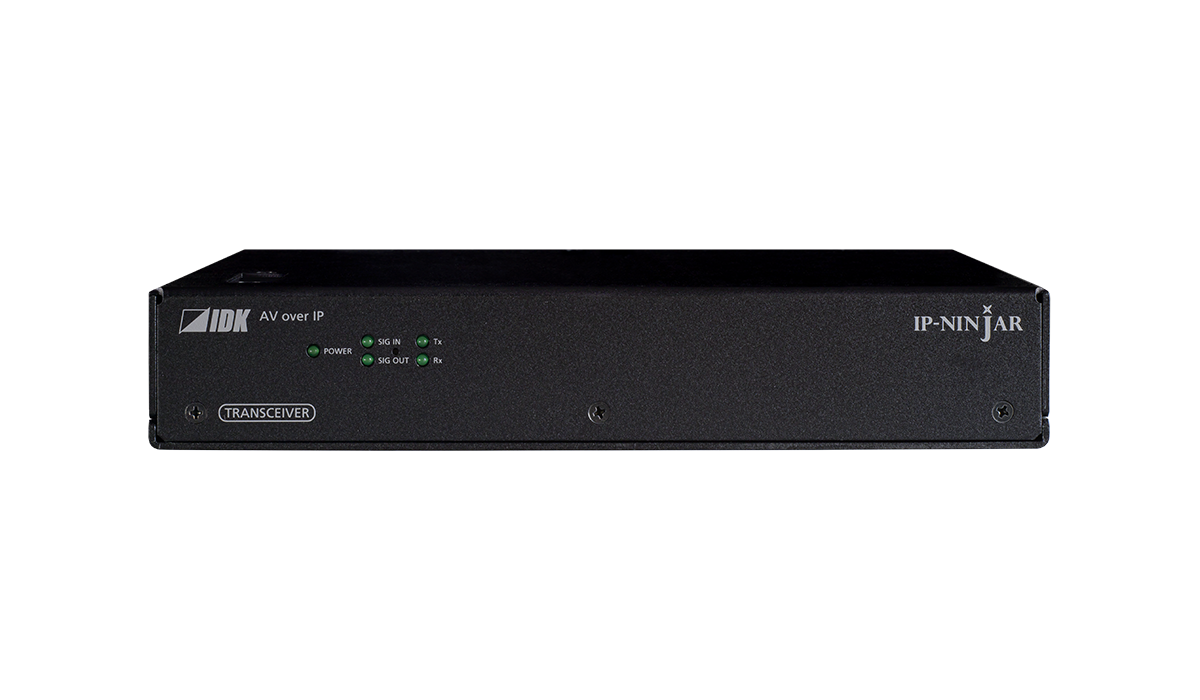

4K@60対応 HDMI トランシーバー タフモデル・CATモデル NJR-P01UCR-TR

  • イベントレンタル向けヘビーデューティー仕様
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 最大延長100 m (CAT6A)
  • エンコーダー/デコーダー同時使用
  • ノイトリック社製のコネクターを採用
販売状況 型番 標準価格
販売中 NJR-P01UCR-TR 298,000 円 (税抜)
NJR-P01UCR-TR(トランシーバー)は、HDMI信号とLANをツイストペアケーブルで長距離伝送するAV over IP機器です。映像信号は最大4K@60(4:4:4)、HDCP 2.2に対応しています。
HDMI信号の送信機能と受信機能が一体化された製品で、それぞれ同時に動作可能です。
頑丈でロック機構のあるノイトリック社製のコネクターを採用し、耐久性に優れた筐体となっており、イベントやステージでも安心してご使用いただけます。
PoE受電に対応しています。PoE給電対応の10GbEスイッチなどとツイストペアケーブル1本を接続するだけで動作します。

本機は、弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • HDMI信号の同時送受信が可能
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
  • 音声
    • アナログ音声をHDMI信号にエンベッド可能
    • HDMIエンベッド音声をアナログ音声に出力可能
  • 通信
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • EDIDエミュレート機能
    • コネクションリセット機能
    • PoE受電機能

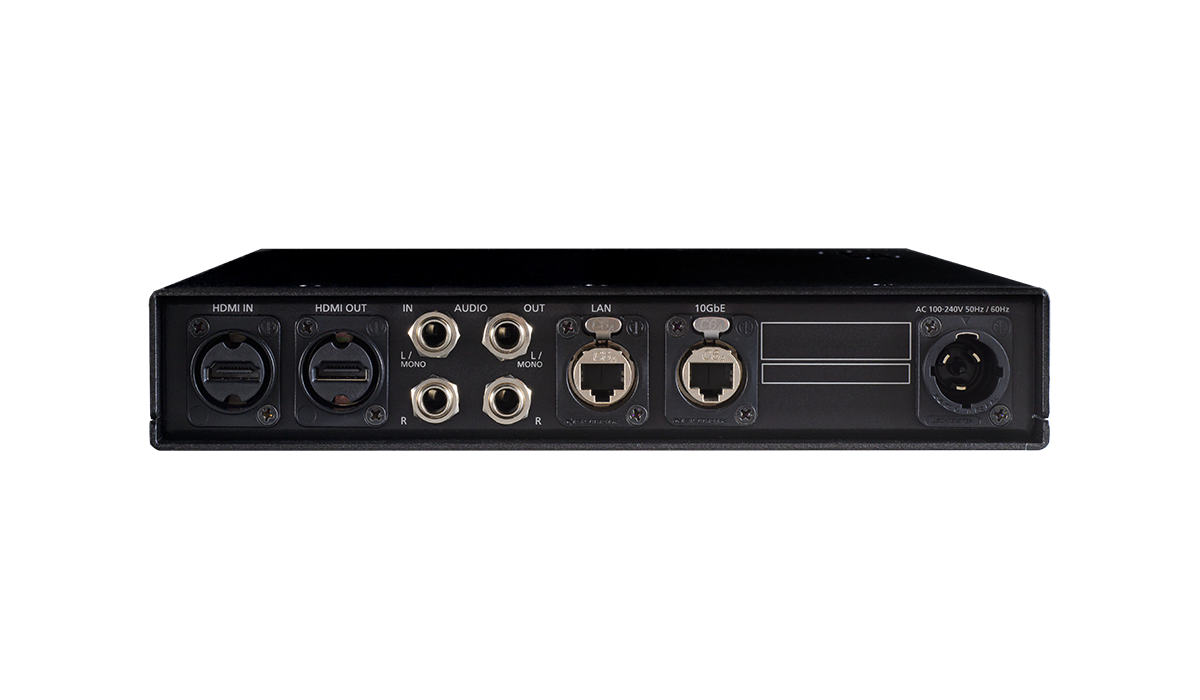

    • 頑丈でロック機構のあるノイトリック社製のコネクターを採用
    • 耐久性に優れ、レンタル / ステージング用にカスタマイズされた筐体
    • ファンレス設計によりファンの騒音なし
項目内容
映像音声
入力		HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン、ノイトリック社製)
最大距離　: 5 m (1080p@60)、3 m (4K@60)
アナログ音声1系統
ステレオL/R
入力インピーダンス: 24 kΩ アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: TS Phone
映像音声
出力		HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン、ノイトリック社製)
最大距離　: 5 m (1080p@60)、3 m (4K@60)
アナログ音声1系統
ステレオL/R
出力インピーダンス: 50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: TS Phone
映像音声
入出力		10GbE1系統
※入出力同時伝送可
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
LAN
コネクター: RJ-45 (ノイトリック社製 イーサコン)
最大距離　: 100 m
ケーブル　: CAT6A (STP)
　　　　　　※PoE使用時はAWG 24以上の太いケーブルを推奨
制御I/FLAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、
コネクター: RJ-45 (ノイトリック社製 イーサコン)
機能EDIDエミュレーション、コネクションリセット
その他仕様電源PoE受電、コネクター: RJ-45 (ノイトリック社製 イーサコン) (10GbE)
AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、コネクター: ノイトリック社製 パワコン
最大消費電力PoE受電時: 15 W
AC電源使用時: 15 W
外形寸法246 (W) × 44 (H) × 290 (D) mm (突起物含まず)
質量2.3 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品－
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-P01UCR-TR Ver.1.0.0 0.4 MB PDF
設置ガイド NJR-P01UCR-TR Ver.1.0.0 0.5 MB PDF
テクニカルガイド NJR-P01UCR-TR Ver.1.0.0 1.0 MB PDF
外形寸法図 NJR-P01UCR-TR 0.4 MB PDF
外形寸法図 NJR-P01UCR-TR 0.1 MB DXF
コマ図 NJR-P01UCR-TR 0.2 MB DXF/DWG
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
オプション
シリーズ製品
概要
NJR-P01UCR-TR(トランシーバー)は、HDMI信号とLANをツイストペアケーブルで長距離伝送するAV over IP機器です。映像信号は最大4K@60(4:4:4)、HDCP 2.2に対応しています。
HDMI信号の送信機能と受信機能が一体化された製品で、それぞれ同時に動作可能です。
頑丈でロック機構のあるノイトリック社製のコネクターを採用し、耐久性に優れた筐体となっており、イベントやステージでも安心してご使用いただけます。
PoE受電に対応しています。PoE給電対応の10GbEスイッチなどとツイストペアケーブル1本を接続するだけで動作します。

本機は、弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • HDMI信号の同時送受信が可能
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
  • 音声
    • アナログ音声をHDMI信号にエンベッド可能
    • HDMIエンベッド音声をアナログ音声に出力可能
  • 通信
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • EDIDエミュレート機能
    • コネクションリセット機能
    • PoE受電機能
    • 頑丈でロック機構のあるノイトリック社製のコネクターを採用
    • 耐久性に優れ、レンタル / ステージング用にカスタマイズされた筐体
    • ファンレス設計によりファンの騒音なし
閉じる
仕様 [PDF]

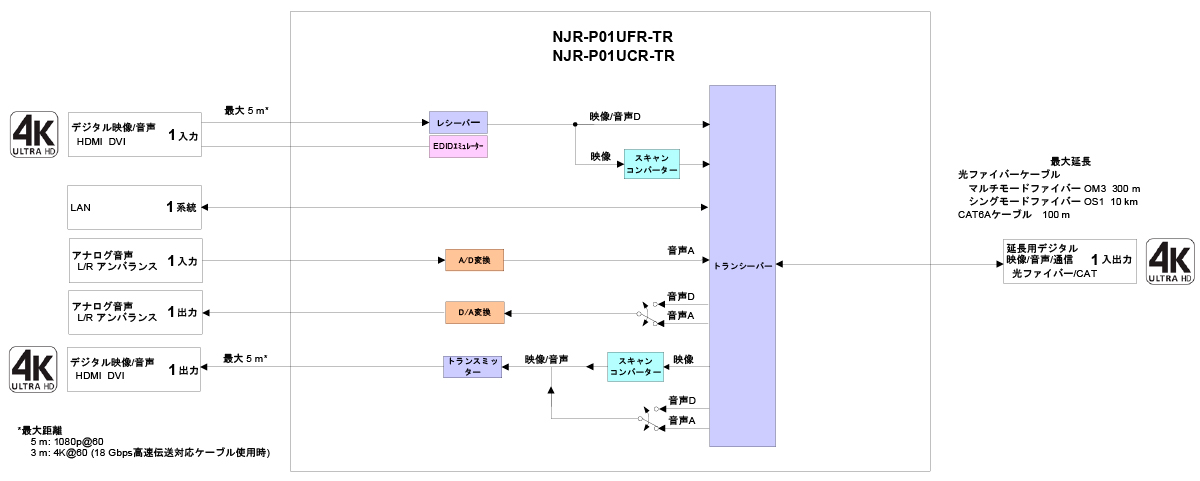

接続図
