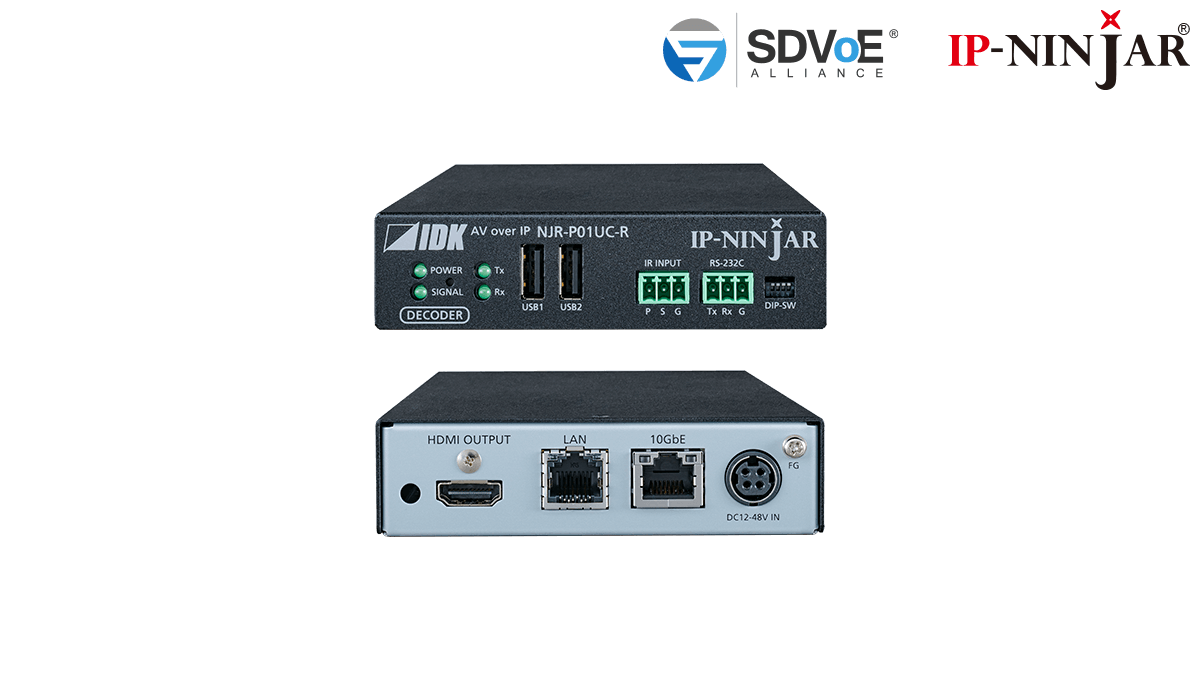

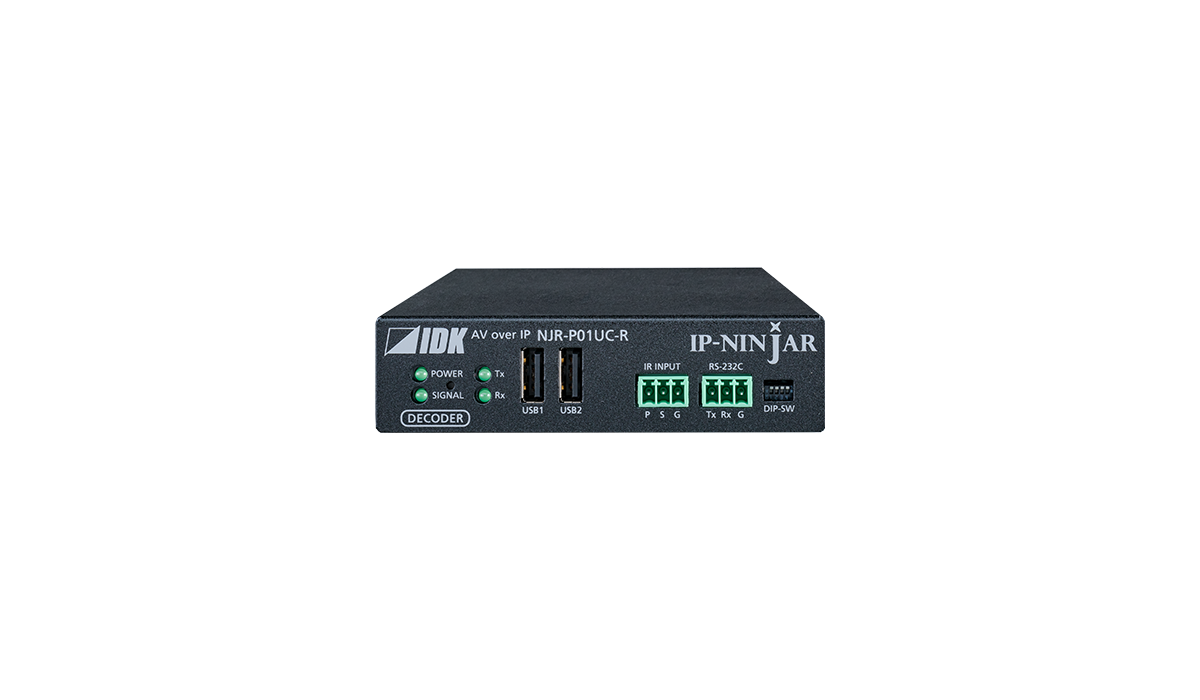

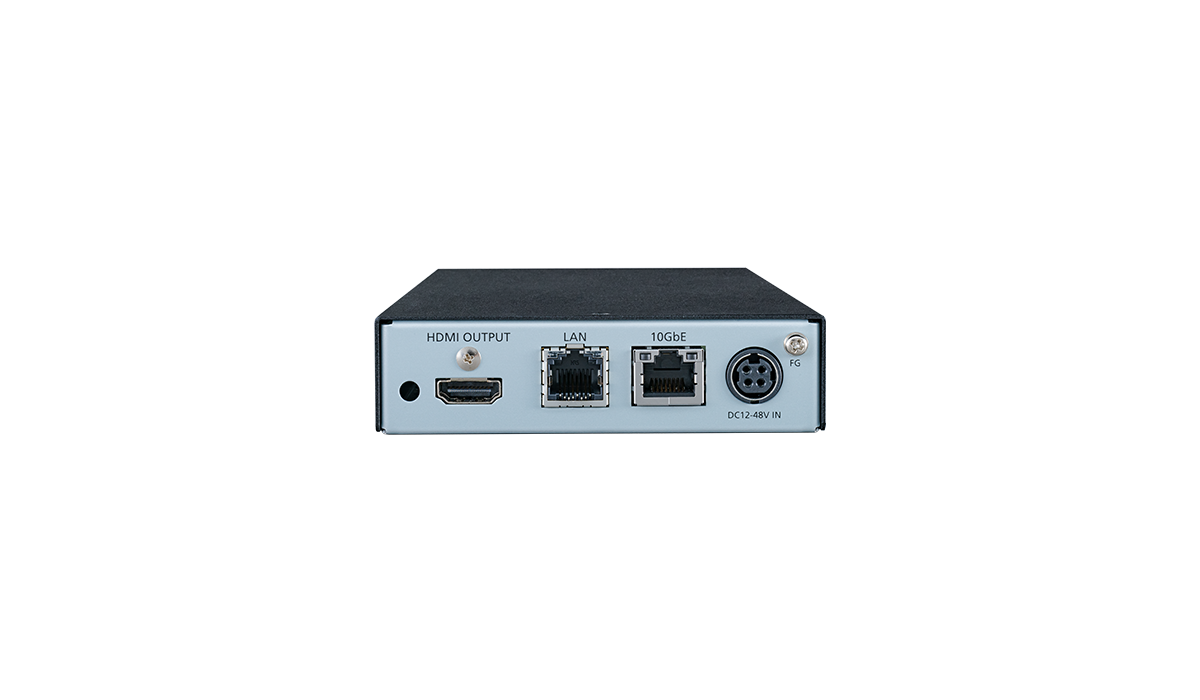

4K@60対応 HDMIデコーダー CATモデル NJR-P01UC-R

  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 最大延長100 m (CAT6A)
  • シームレス (フリーズ) /KVM切換対応
  • ビデオウォール/マルチビュー
  • IR制御対応
  • PoE+ (IEEE 802.3at)対応
販売状況 型番 標準価格
販売中 NJR-P01UC-R 124,000 円 (税抜)
4K@60対応のHDMI信号をツイストペアケーブルで長距離伝送するAV over IP機器です。
RS-232Cの双方向通信とLANの伝送、KVMの延長に対応しています。また、オプションのIRケーブル(IR-P01-R)と推奨リモコンを使用したNJR-CTBの制御ができます。
NJR-P01UC-RはPoE受電に対応しています。PoE給電対応の10GbEスイッチなどとツイストペアケーブル1本を接続するだけで動作します。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
       ツイストペアケーブル
         CAT6A (STP):100 m
  • 通信
    • RS-232Cの双方向通信が可能
    • LANの伝送が可能
    • USB HIDクラスの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
    • IRケーブル (IR-P01-R) と推奨リモコンを使用し、NJR-CTBに登録した制御を実行することが可能
  • その他
    • EDIDエミュレート機能
    • DDCバッファ搭載
    • コネクションリセット機能
    • 本体ACアダプター接続部はロック機構搭載
    • PoE受電機能
項目内容
映像音声入力10GbE1系統
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN/USB
コネクター: RJ-45
最大距離: 100 m
ケーブル: CAT6A (STP)
　　　　　※PoE使用時はAWG 24以上の太いケーブルを推奨
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン)
最大距離: 30 m (1080p@60)、12 m (4K@60)
制御I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
USB2系統 HIDクラス相当、コネクター:  Type-A (メス)
IR入力1系統 コネクター: ターミナルブロック (3ピン)
機能コネクションリセット
その他仕様電源PoE受電、コネクター:  RJ-45 (10GbE入力)
DC 12 V 1.1 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
最大消費電力PoE受電時:  13 W
DC 12 V電源使用時:  13 W
外形寸法106 (W) × 28 (H) × 200 (D) mm (突起物含まず)
質量0.8 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用ACアダプター (1.2 m) × 1、ケーブル固定ブラケット × 1、結束バンド × 1、
ターミナルブロック (3ピン) × 2
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-P01UC-R Ver.2.1.2 0.2 MB PDF
設置ガイド NJR-P01UC-R Ver.1.1.0 0.8 MB PDF
テクニカルガイド NJR-P01UC-R Ver.2.0.0 1.2 MB PDF
コマンドガイド NJR-P01UC-R Ver.1.0.0 0.7 MB PDF
外形寸法図 NJR-P01UC-R 0.9 MB PDF
外形寸法図 NJR-P01UC-R 0.2 MB DXF
外形寸法図 NJR-P01UC-R ACアダプター 0.1 MB PDF
コマ図 NJR-P01UC-R 0.2 MB DXF/DWG
