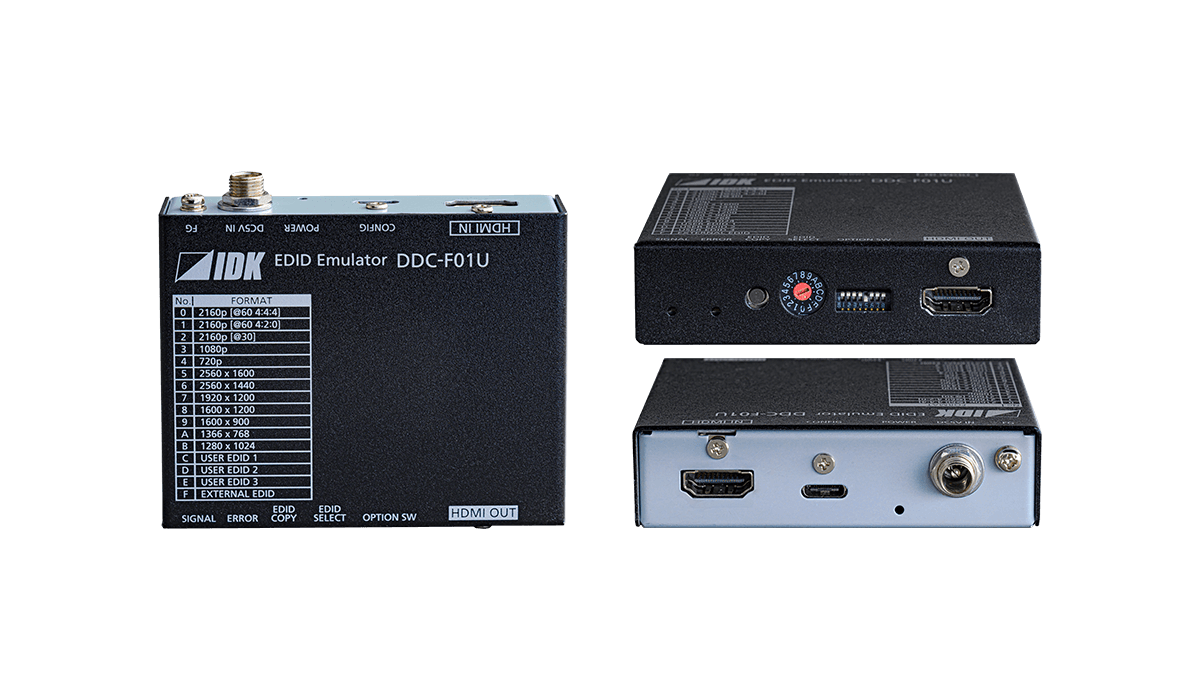

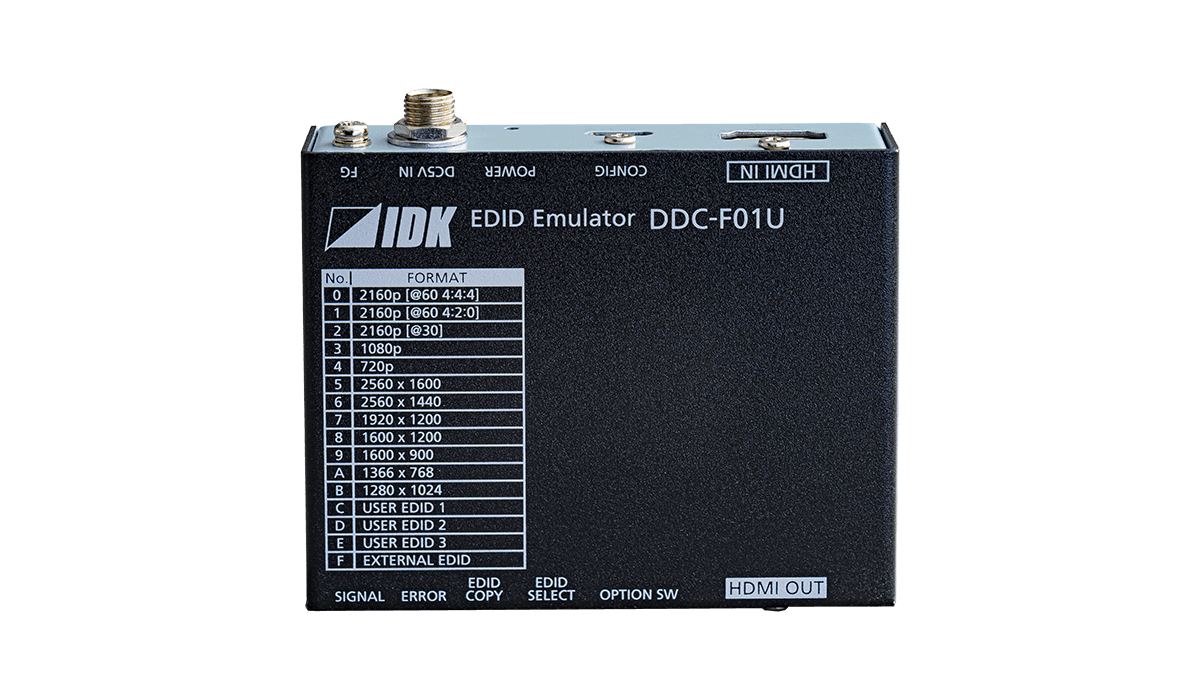

4K@60対応 HDMI EDIDエミュレーター DDC-F01U

  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • カスタムEDIDの登録が可能
  • EDID エミュレート機能
  • 入力最大延長12 m: 4K@60 (4:4:4)
  • 出力最大延長12 m: 4K@60 (4:4:4)
  • 入力最大延長30 m: 1080p
  • 出力最大延長20 m: 1080p
販売状況 型番 標準価格
販売中 DDC-F01U 34,000 円 (税抜)
DDC-F01Uは、解像度4K@60、HDCP 2.2に対応したEDIDエミュレーターです。
内蔵EDIDの他に、接続したシンク機器のEDIDやシンク機器からコピーしたEDID、カスタマイズしたEDIDから選択することができます。

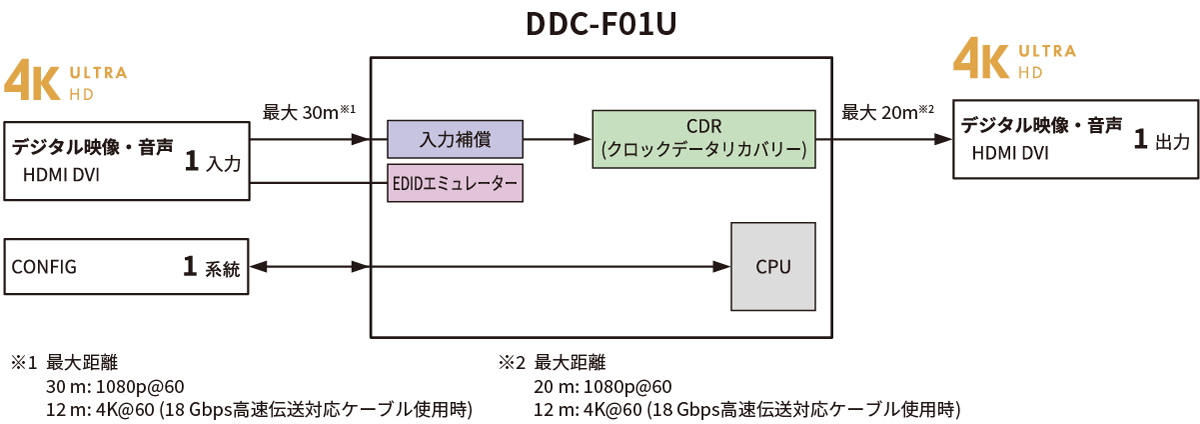

また、入力部のケーブル補償機能と、伝送路によって劣化した入力デジタル信号を再構築するCDR(クロックデータリカバリ)を搭載し、映像信号を長距離伝送できます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • 3D対応
    • x.v.Color対応
    • ケーブル最大延長距離
      　入力最大延長12 m: 4K@60 (4:4:4)
      　出力最大延長12 m: 4K@60 (4:4:4)
      　入力最大延長30 m: 1080p
      　出力最大延長20 m: 1080p
  • 音声
    • 音声入力の許可 / 禁止機能
  • その他
    • カスタム解像度に対応
    • EDIDエミュレート機能 (コピー機能付)
    • CEC対応 (パススルー)
    • HDCP入力の許可 / 禁止機能
    • コネクションリセットパススルー機能
    • 本体ACアダプター接続部はロック機構搭載
    • USB-Cコネクターからの受電も可能
項目内容
映像音声入力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/ x.v.Color/3D/HDR
640x480@60 ～ 3840x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
CEC
コネクター: HDMI Type A (19ピン)
最大距離: 30 m (1080p@60)、12 m (4K@60)
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/ x.v.Color/3D/HDR
640x480@60 ～ 3840x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
CEC
コネクター: HDMI Type A (19ピン)
最大距離: 20 m (1080p@60)、12 m (4K@60)
制御I/FCONFIG1系統 コネクター: USB Type-C
機能CECスルー、EDIDエミュレーション、音声入力の許可/禁止、HDCP入力の許可/禁止、
ケーブル補償(入出力)、コネクションリセットパススルー
その他仕様電源DC 5 V 0.3 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 5 V 2 A 10.0 W
最大消費電力2 W
外形寸法88 (W) ×23 (H) ×70 (D) mm (突起物含まず)
質量0.2 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用ACアダプター (1.5m） × 1
ケーブル固定ブラケット× 2、結束バンド× 2
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 DDC-F01U Ver.1.0.0 0.3 MB PDF
設置ガイド DDC-F01U Ver.1.0.0 0.4 MB PDF
オペレーションガイド DDC-F01U Ver.1.0.0 0.9 MB PDF
テクニカルガイド DDC-F01U Ver.1.0.0 0.8 MB PDF
外形寸法図 DDC-F01U 0.5 MB PDF
外形寸法図 DDC-F01U 0.2 MB DXF
外形寸法図 DDC-F01U ACアダプター 39.4 KB PDF
コマ図 DDC-F01U 0.4 MB DXF/DWG
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
EDID設定ツール Windows 11 ※.NET 8以上がインストールされている環境が必要。 Ver.1.5.0 7.6 MB ZIP
