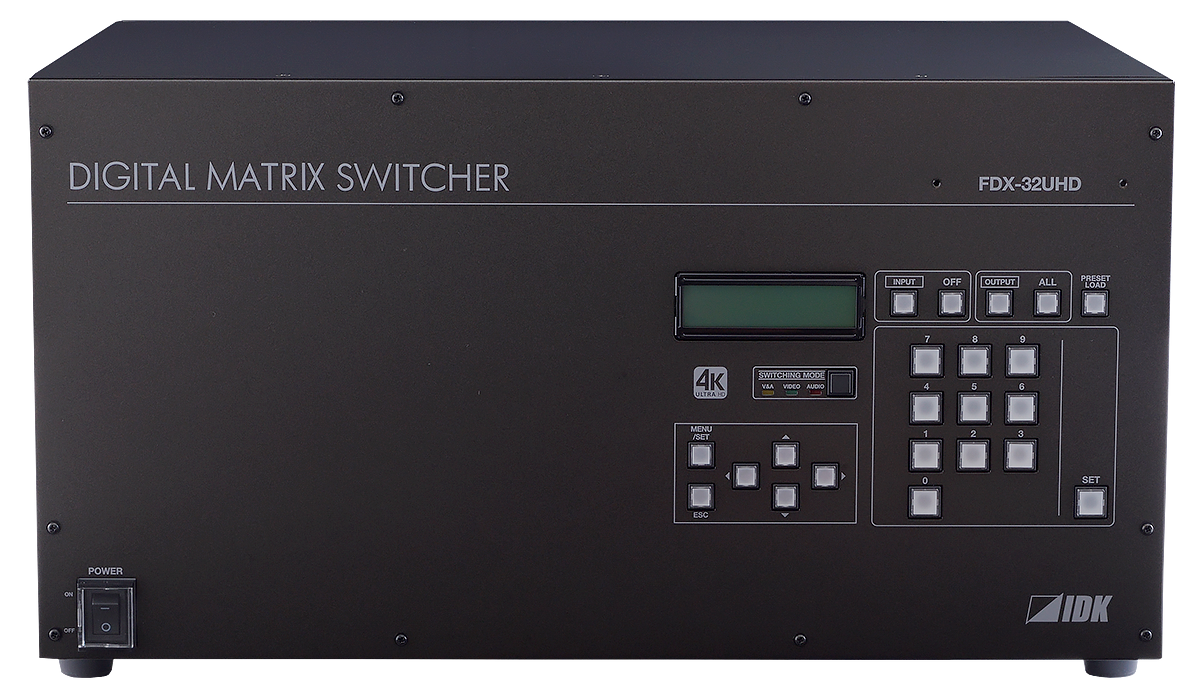

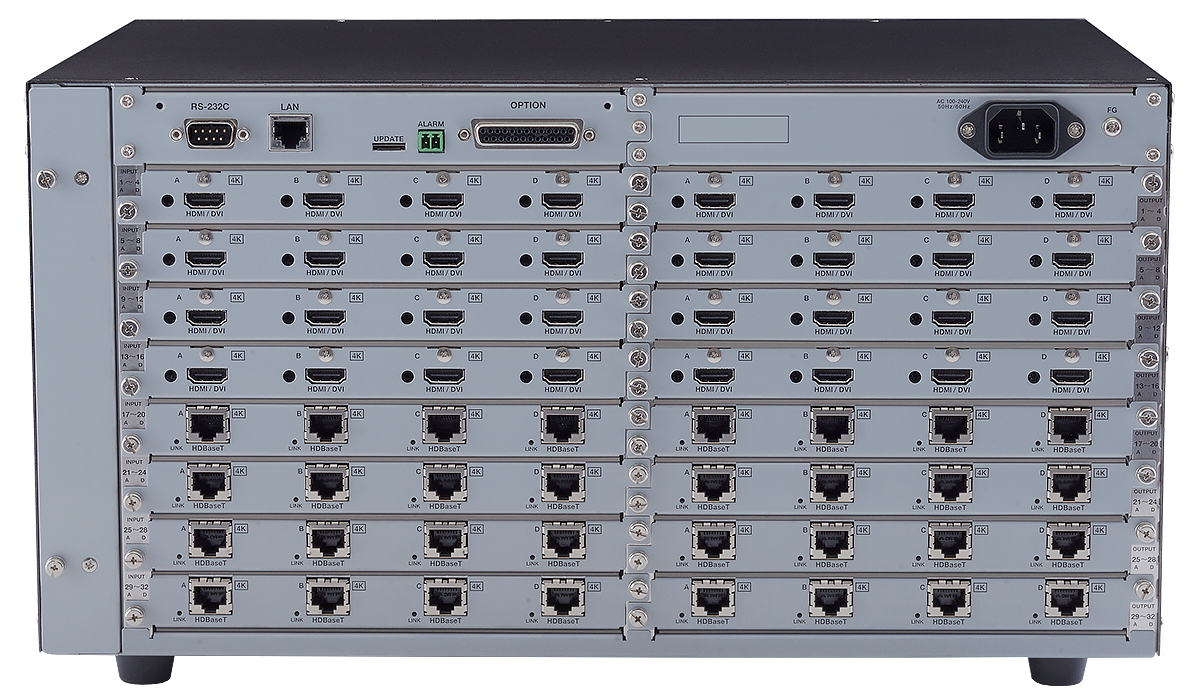

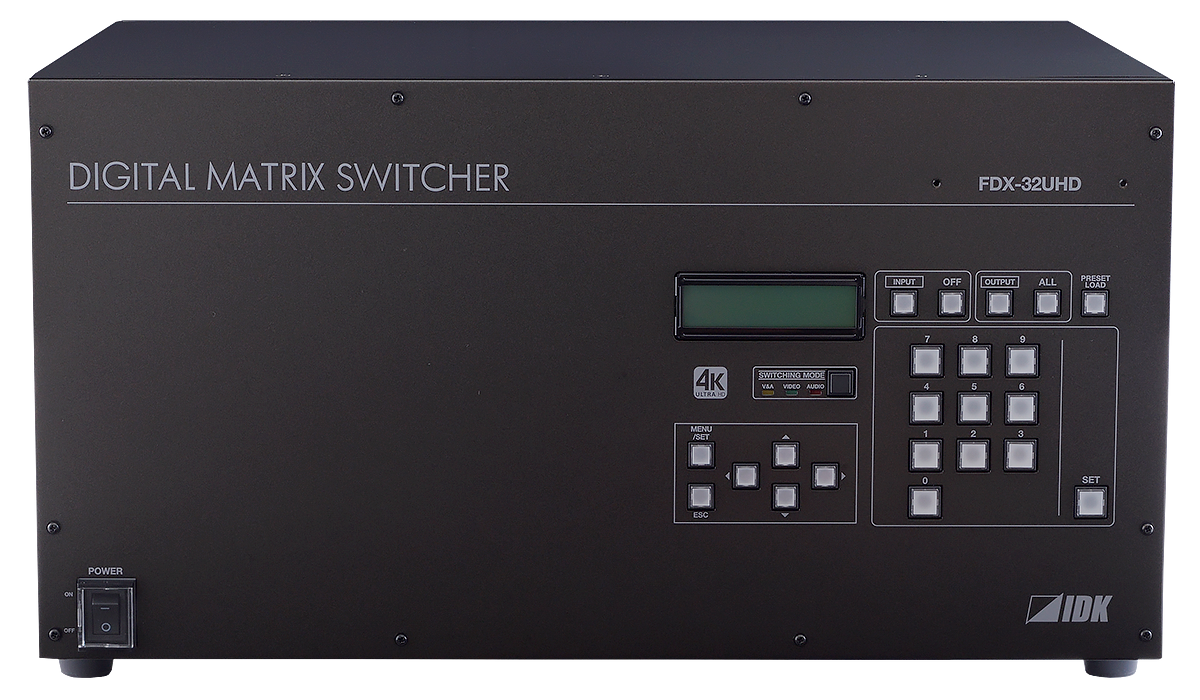

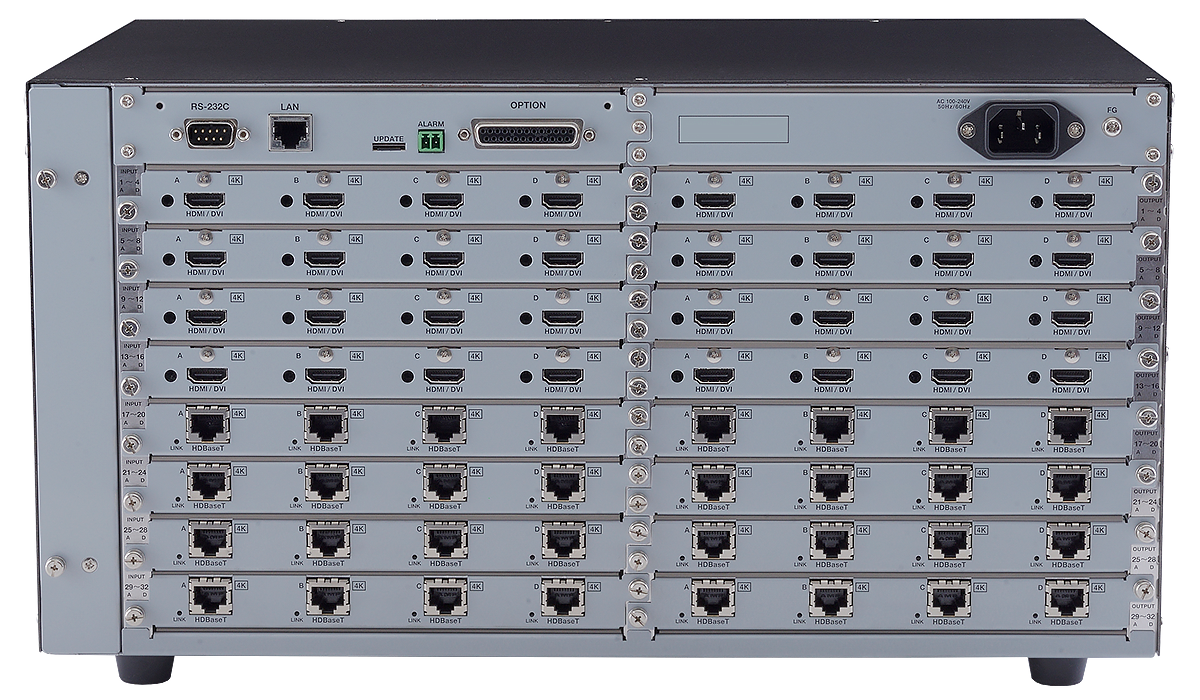

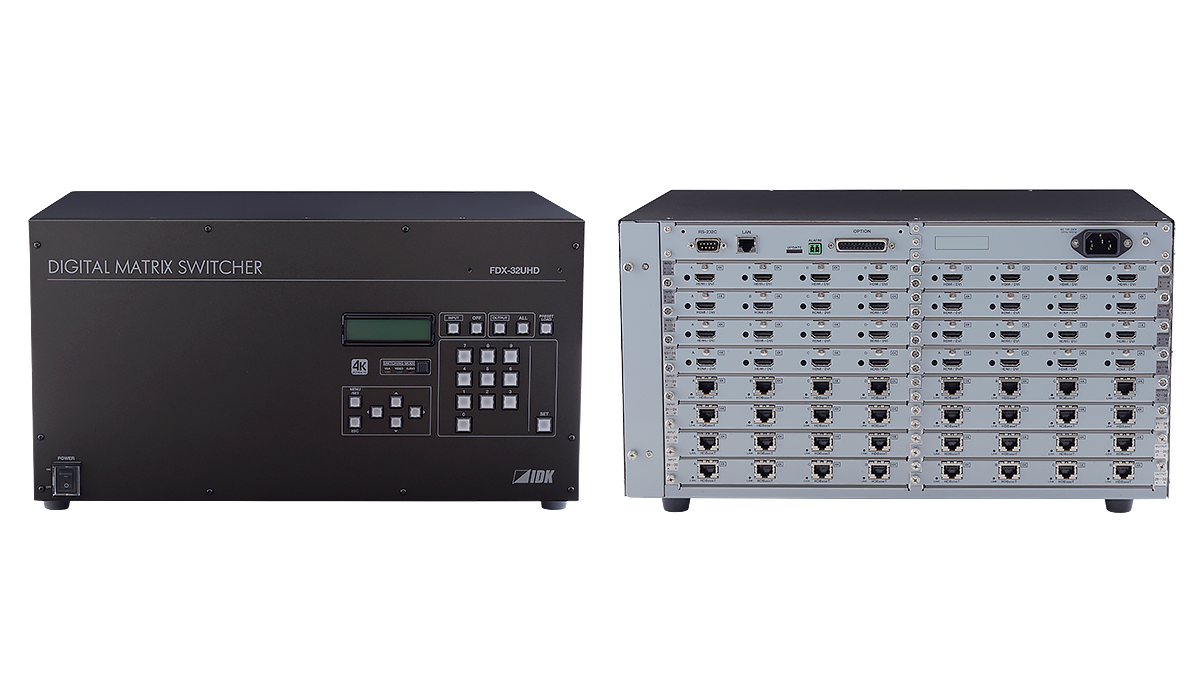

4K@60対応 モジュラー型マトリクススイッチャー FDX-32UHD

  • 最大32入力 (入力ボード最大8枚実装)
  • 最大32出力 (出力ボード最大8枚実装)
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 各種信号に合わせて入出力ボードを自由に選択可能
販売状況 型番 標準価格
完了品 FDX-32UHD
解像度4K@60、HDCP 2.2に対応した最大32入力32出力のHDMI / DVI用モジュラー型マトリクススイッチャーです。
HDCPに対応しているため、ブルーレイディスクプレーヤーなどの著作権保護された映像を入力することができます。また変換ケーブルを使用することでDVI信号の入力も可能です。

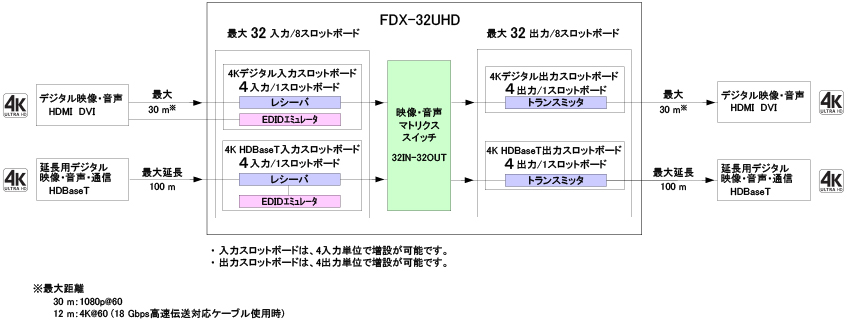

長距離延長を対象とした4K HDBaseT入出力スロットボードを組み合わせることにより、マトリクススイッチャー周辺をスマートに構成することができます。
外部制御用通信ポートとしてRS-232CとLANを装備しており、各種設定の遠隔操作が可能です。音声マトリックススイッチャーMAU-3232と接続して、デジタル映像とアナログ音声を個別に切り換えることが可能です。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • ケーブル最大距離 (4Kデジタル入出力スロットボード)
      1080p@60:30 m
      4K@60:12 m (18 Gbps高速伝送対応ケーブル使用時)
    • Cat6ケーブルで最大100 m延長可能
    • アンチストーム機能
    • HDR対応
    • 3D対応
    • x.v.Color対応
    • 入力4系統、出力4系統単位で入出力数のカスタマイズが可能
  • 制御入力
    • RS-232C、LAN
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • 映像音声非連動切換対応 (MAU-3232 (オプション) 接続時)
    • 入出力スロットボード、CPUスロットボード、ファンユニットはラックから外さず交換可能
    • アラーム出力機能 (電源監視、ファン監視、内部温度監視)
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • オペレーションロック機能
    • ヘルスチェック機能
    • 全機能設定ブラウザ搭載
    • バックアップ電源対応 (オプション)
    • RS-232C伝送 (4K HDBaseT入出力スロットボード)
項目内容
ベースユニット
入力数32系統
出力数32系統
入力スロットボード4Kデジタル組み合わせにより最大8スロット (最大32系統)
※入力スロットボードは、4入力単位で増設が可能
4K HDBaseT
出力スロットボード4Kデジタル組み合わせにより最大8スロット (最大32系統)
※出力スロットボードは、4出力単位で増設が可能
4K HDBaseT
機能映像音声非連動切換 (音声マトリックススイッチャーMAU-3232 (オプション) 接続時)、入出力スロットボード・CPUスロットボード・ファンユニットはラックから外さず交換可能、プリセットメモリー (32メモリー)、ラストメモリー、オペレーションロック、アンチストーム、コネクションリセット、4系統単位で入出力数のカスタマイズが可能、RS-232C伝送 (4K HDBaseT入出力スロットボード) 、ヘルスチェック、全機能設定ブラウザ搭載、バックアップ電源対応 (オプション)
アラーム出力1系統　ターミナルブロック (2ピン)　電源監視、ファン監視、内部温度監視
外部制御RS-232C1系統　D-sub9ピンコネクタ・オス
LAN1系統　RJ-45コネクタ　10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
オプション(MAU-3232) 1系統　D-sub25ピンコネクタ・メス
その他仕様電源電圧AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力標準構成時 / オプション構成時 (バックアップ電源)
4Kデジタル入力 / 出力スロットボード最大構成時：約185 W / 約189 W
4K HDBaseT入力 / 出力スロットボード最大構成時：約406 W / 約413 W
外形寸法標準構成時 / オプション構成時 (バックアップ電源)：
430 (W) × 221 (H) × 350 (D) mm (EIAラック5U、突起物含まず)
質量標準構成時 / オプション構成時 (バックアップ電源)
4Kデジタル入力 / 出力スロットボード最大構成時： 13.5 kg / 14.2 kg
4K HDBaseT入力 / 出力スロットボード最大構成時： 16.6 kg / 17.2 kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具、コードクランプ、ターミナルブロック (2ピン)

入力スロットボード

項目内容
4Kデジタル入力スロットボード
入力数4系統
映像HDMI / DVIHDMI Deep Color対応 / DVI 1.0
TMDS シングルリンク、HDCP 1.4 / 2.2 対応、HDR対応 、3D対応 、x.v.Color対応
TMDSクロック：25 MHz ～ 300 MHz、TMDSデータレート：0.75 Gbps ～ 18 Gbps
EDIDエミュレート機能搭載
対応フォーマットVGA ～ 4K (ドットクロック：25 MHz ～ 600 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:4:4) まで対応)
音声デジタルオーディオマルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
コネクタHDMI Type A (19 ピン)・メス
ケーブル最大距離30 m (1080p@60)、12 m (4K@60)
4K HDBaseT入力スロットボード
入力数4系統
映像HDBaseTHDBaseT
HDCP 1.4 / 2.2 対応、HDR対応、3D対応、x.v.Color対応
EDIDエミュレート機能搭載
対応フォーマットVGA ～ 4K (ドットクロック：25 MHz ～ 300 MHz)
　※WQHD / WQXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:2:0) まで対応)
音声HDBaseTマルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
コネクタRJ-45
適合ケーブルCAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル
ケーブル最大延長距離100 m

出力スロットボード

項目内容
4Kデジタル出力スロットボード
出力数4系統
映像HDMI / DVIHDMI Deep Color対応 / DVI 1.0
TMDS シングルリンク、HDCP 1.4 / 2.2対応、HDR対応、3D対応、x.v.Color対応
TMDSクロック：25 MHz ～ 300 MHz、TMDSデータレート：0.75 Gbps ～ 18 Gbps
対応フォーマットVGA ～ 4K (ドットクロック：25 MHz ～ 600 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:4:4) まで対応)
音声デジタルオーディオマルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
コネクタHDMI Type A (19 ピン)・メス
ケーブル最大距離30 m (1080p@60)、12 m (4K@60)
4K HDBaseT出力スロットボード
出力数4系統
映像HDBaseTHDBaseT
HDCP 1.4 / 2.2 対応、HDR対応、3D対応、x.v.Color対応
対応フォーマットVGA ～ 4K (ドットクロック：25 MHz ～ 300 MHz)
　※WQHD / WQXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:2:0) まで対応)
音声HDBaseTマルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
コネクタRJ-45
適合ケーブルCAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル
ケーブル最大延長距離100 m
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 FDX-32UHD Ver.1.2.0 0.4 MB PDF
ユーザーズガイド FDX-32UHD Ver.1.2.0 2.4 MB PDF
コマンドガイド FDX-32UHD Ver.1.0.0 1.3 MB PDF
外形寸法図 FDX-32UHD 1.4 MB PDF
外形寸法図 FDX-32UHD 1.8 MB DXF
コマ図 FDX-32UHD 0.7 MB DXF/DWG
PDN FDX-32UHD 0.2 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
マトリクススイッチャー設定ソフトウェア Windows 11/10 (64bit) ※Microsoft .NET Framework 4.8 がインストールされている環境が必要。 Ver.1.4.0 2.6 MB ZIP
