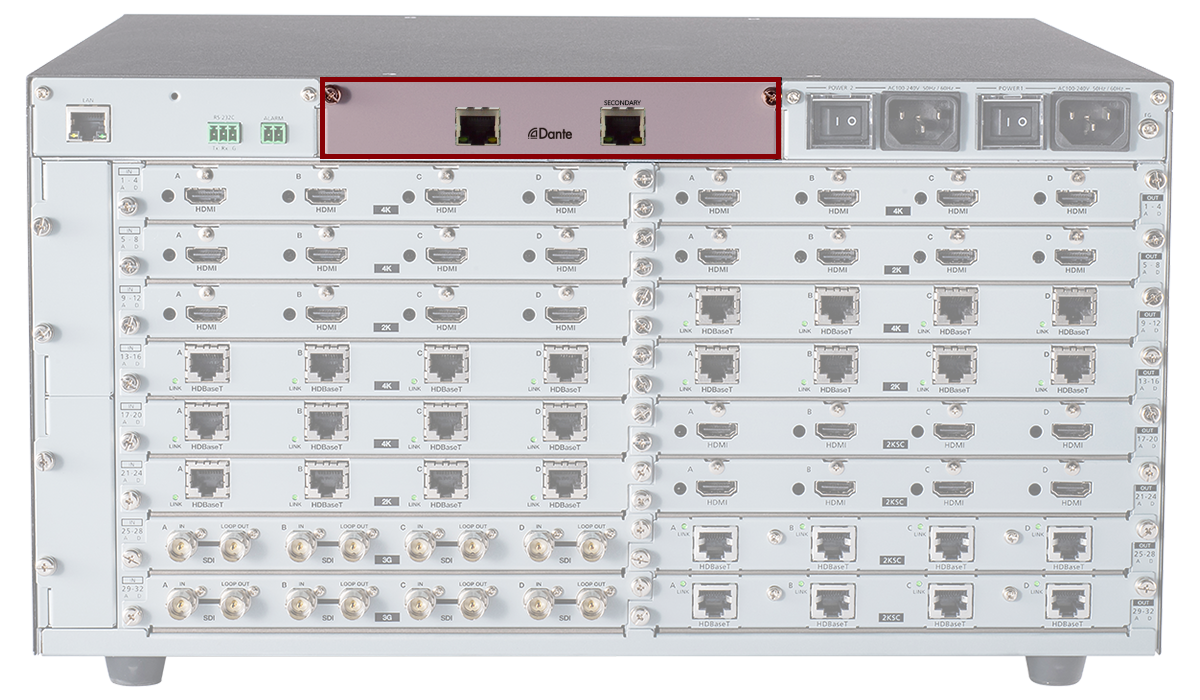

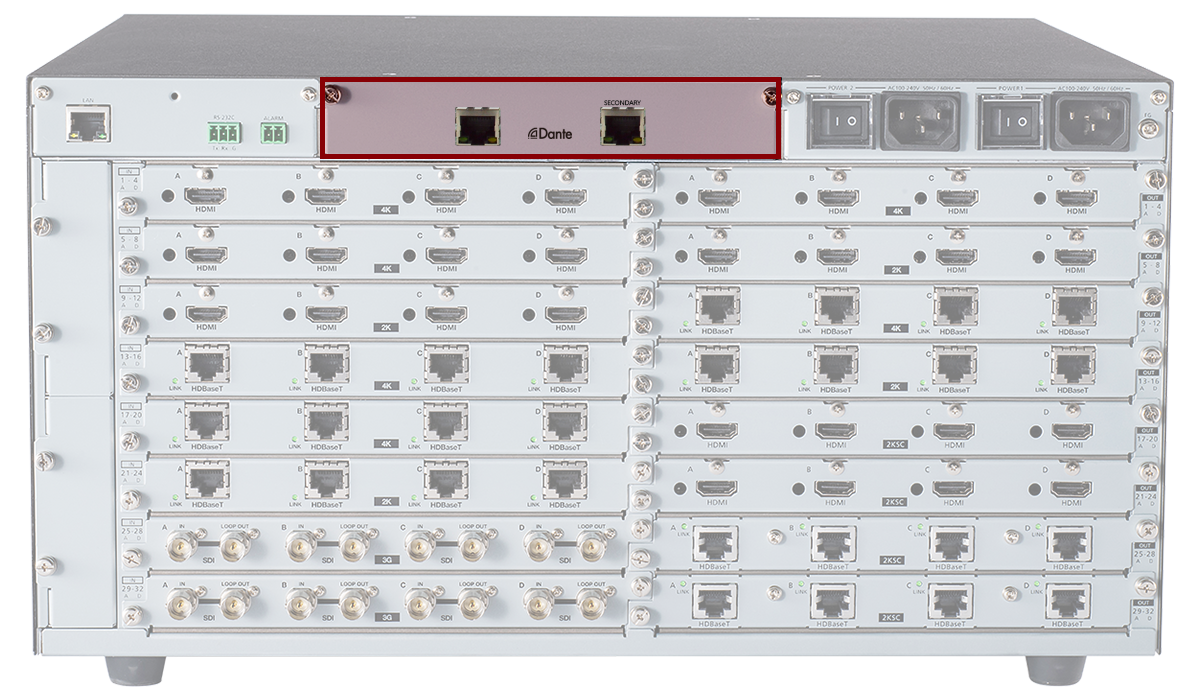

FDX-Sシリーズ用 オーディオボード FDX-SA

  • 音声エンベッド/ディエンベデッド機能
  • Dante音声エンベッド/ディエンベッド機能
販売状況 型番 概要 標準価格
販売中 FDX-SAB4A 4入力4出力 アナログオーディオボード 100,000 円 (税抜)
販売中 FDX-SOA12A 12出力 アナログオーディオボード 150,000 円 (税抜)
販売中 FDX-SAB64D 64入力64出力 Dante オーディオボード 300,000 円 (税抜)
FDX-Sシリーズ対応のオーディオボードラインアップ。
アナログオーディオI/Oボード、Dante I/Oボード、アナログオーディオ出力ボードをラインアップ

FDX-SAB4A

項目内容
入力信号アナログオーディオ4系統
ステレオL/R アンバランス信号
入力インピーダンス：24 kΩ
基準レベル：-10 dBu、最大入力レベル：+10 dBu
出力信号アナログオーディオ4系統
ステレオL/R バランス / アンバランス信号
出力インピーダンス：100 Ω バランス / 50 Ω アンバランス
基準レベル：-10 dBu、最大出力レベル：+10 dBu
コネクタ入力信号：ターミナルブロック (3ピン)×4
出力信号：ターミナルブロック (5ピン)×4
機能リップシンク (最大256 ms)
その他仕様消費電力約9 W
質量0.6 kg
温度使用範囲：0 °C ～ +40 °C 　　　　　　　　　　 保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)　保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品ターミナルブロック (3ピン)×4、ターミナルブロック (5ピン)×4

FDX-SOA12A

項目内容
出力信号アナログオーディオ12系統
ステレオL/R アンバランス信号
出力インピーダンス：50 Ω
基準レベル：-10 dBu、最大出力レベル：+10 dBu
コネクタターミナルブロック (3ピン)
機能リップシンク (最大256 ms)
その他仕様消費電力約18 W
質量0.6 kg
温度使用範囲：0 °C ～ +40 °C 　　　　　　　　　　 保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)　保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品ターミナルブロック (3ピン)×12

FDX-SAB64D

項目内容
入力信号Danteネットワーク
オーディオ		1系統
フォーマット：Danteプロトコル
サンプリング周波数：48 kHz、量子化ビット：24 bit
最大音声入力チャンネル数：64チャンネル (ステレオ32系統)
出力信号Danteネットワーク
オーディオ		1系統
フォーマット：Danteプロトコル
サンプリング周波数：48 kHz、量子化ビット：24 bit
最大音声出力チャンネル数：64チャンネル (ステレオ32系統)
コネクタRJ-45×2 (Primary / Secondary)
その他仕様消費電力約11 W
質量0.6 kg
温度使用範囲：0 °C ～ +40 °C 　　　　　　　　　　 保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)　保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品－
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 FDX-SAB4A Ver.1.0.0 0.3 MB PDF
仕様書 FDX-SAB64D Ver.1.0.0 0.1 MB PDF
仕様書 FDX-SOA12A Ver.1.0.0 0.1 MB PDF
