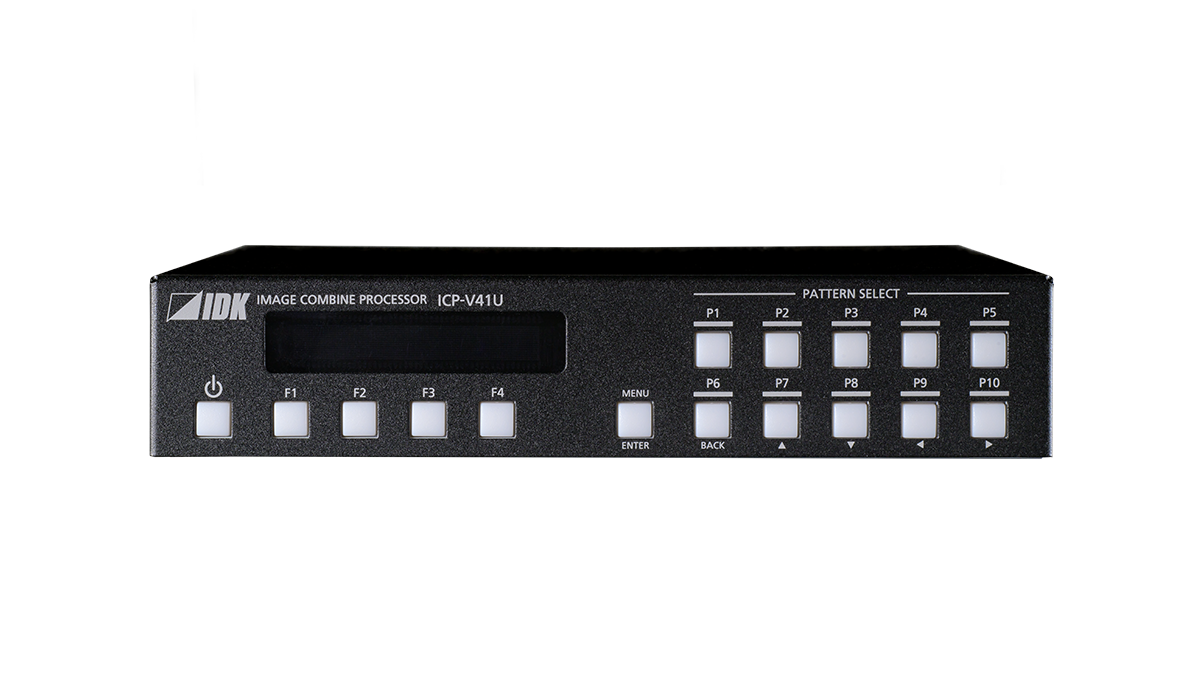

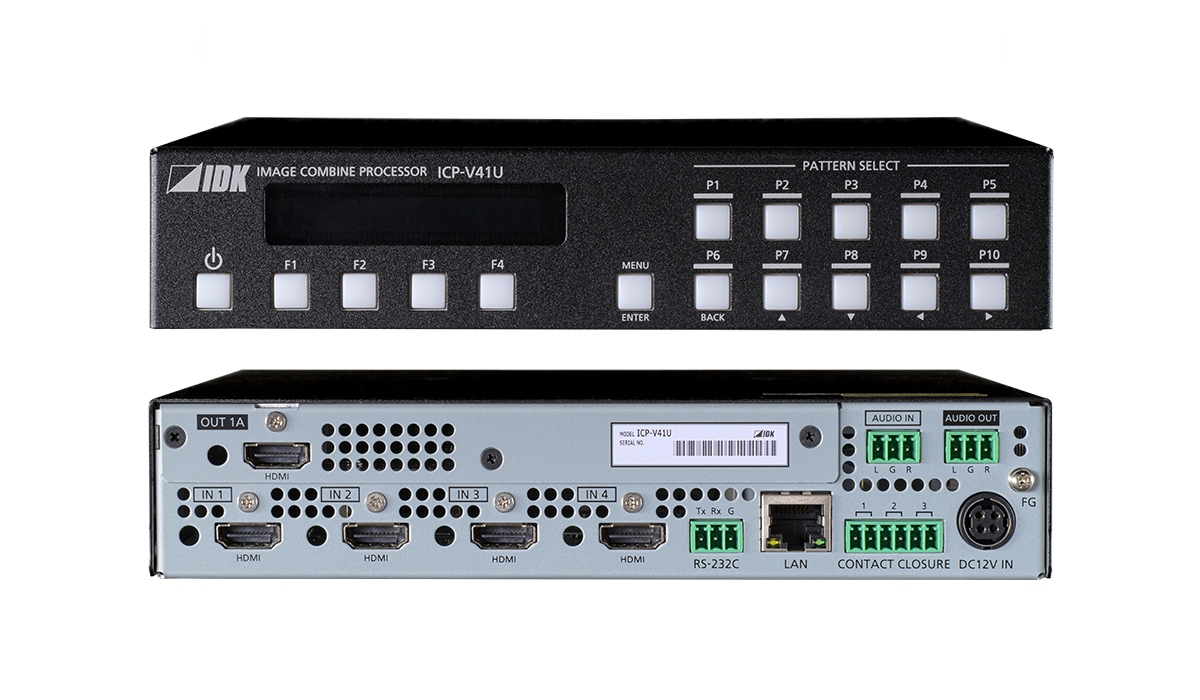

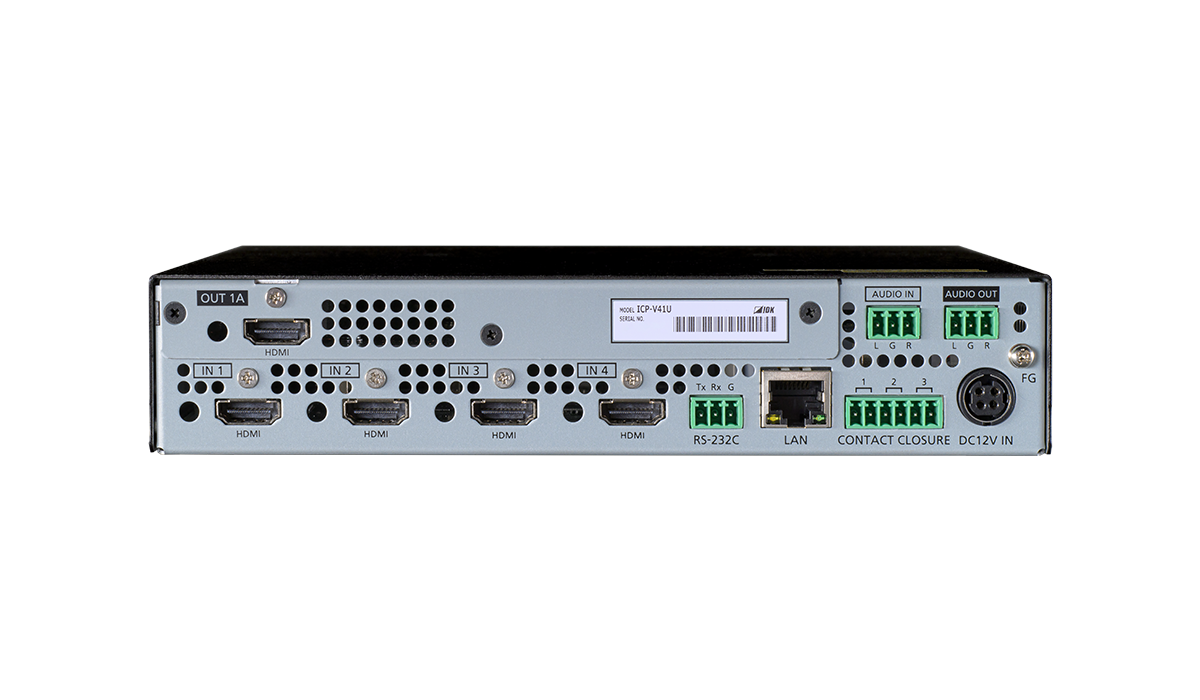

4K@60対応 マルチビューアー ICP-V41U

  • 4入力1出力
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 4画面合成出力
  • 映像を自由にレイアウト可能
  • 合成パターン読み出し機能搭載
販売状況 型番 標準価格
販売中 ICP-V41U 350,000 円 (税抜)
ICP-V41Uは、最大4入力の映像信号を任意のレイアウトで1画面に合成できるマルチビューアーです。
映像入力はHDMI 4系統です。入力された映像信号は、最大4K@60に変換し、HDMI信号で出力します。
音声入力はHDMI 4系統とアナログ音声1系統です。入力された音声信号は、デジタル音声とアナログ音声に分配出力します。
LANとRS-232Cから本機を遠隔操作できます。LAN、RS-232C、CEC、またはコンタクトクロージャーに接続された外部機器を制御できます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • スキャンコンバート機能
    • 完全シームレス切換 (入力映像のサイズがパターン呼び出し前後ですべて同一の場合)
    • アンチストーム機能
  • 音声
    • 音声入出力レベル補正機能
    • 音声エンベッド
    • 音声ディエンベッド
    • 音声ダウンミックス機能
    • リップシンク機能
    • テストトーン出力機能
  • 画面合成
    • 最大4入力映像を1画面に合成出力
    • ウインドウごとの設定
      - バックカラー
      - 表示優先順位
      - 表示ON / OFF
      - ポジション、サイズ
      - オーバーレイテキスト
      - 画面枠表示
      - ビットマップ表示
    • カット・フェードの画面切換効果
    • 合成パターン登録機能
  • 制御入力
    • RS-232C、LAN、コンタクトクロージャー
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • WEBブラウザ制御
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
項目内容
映像音声入力HDMI4系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color
640x480@60 ～ 2560x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
CEC
コネクター: HDMI Type A (19ピン)
最大距離　: 30 m (1080p@60)、12 m (4K@60)
アナログ音声1系統
ステレオL/R
入力インピーダンス: 24 kΩ アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: ターミナルブロック (3ピン)
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大297 MHz、TMDSデータレート: 最大17.82 Gbps
Deep Color
1024x768@60 ～ 2560x1600@60 Reduced Blanking
480p、576p ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0)
色深度: 24/30 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
CEC
コネクター: HDMI Type A (19ピン)
最大距離　: 30 m (1080p@60)、12 m (4K@60)
アナログ音声1系統
ステレオL/R
出力インピーダンス: 50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: ターミナルブロック (3ピン)
制御I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
コンタクトクロージャー3系統 無電圧接点 定格DC 24 V 1 A、コネクター: ターミナルブロック (6ピン)
機能映像解像度変換、フレームレート変換、シームレス切換 (黒挿入)、画像調整、画質調整、映像合成 (4画面)、オーバーレイテキスト、画面枠表示、ビットマップ表示、出力ごとの映像ミュート、テストパターン
音声音量調整 (入出力)、音声エンベッド、音声ディエンベッド、音声ダウンミックス、リップシンク、テストトーン
制御WEBブラウザー、専用受信コマンド、制御コマンド (64コマンド)、PJLinkコントローラー (Class1)、CEC (シンク機器電源制御)、CECスルー (コネクター: HDMI)、状態通知
その他映像音声非連動切換、入力チャンネル自動切換、EDIDエミュレーション、音声入力の許可/禁止、HDCP入力の許可/禁止、ステータス表示、システムチェック、クロスポイントメモリー (16メモリー)、プリセットメモリー (9メモリー)、パターンメモリー (32メモリー)、ラストメモリー、アンチストーム、コネクションリセット、ボタンロック、電源スタンバイ
その他仕様電源DC 12 V 2.0 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 5 A 60.0 W
最大消費電力31 W
外形寸法210 (W) × 42 (H) × 250 (D) mm (突起物含まず)
質量1.7 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品電源コード (1.8 m) × 1、専用ACアダプター (1.2 m) × 1、ケーブル固定ブラケット × 5、結束バンド × 5、ターミナルブロック (3ピン) × 3、ターミナルブロック (6ピン) × 1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 ICP-V41U Ver.1.0.0 0.4 MB PDF
設置ガイド ICP-V41U Ver.1.0.0 0.6 MB PDF
オペレーションガイド ICP-V41U Ver.1.0.0 11.2 MB PDF
テクニカルガイド ICP-V41U Ver.1.0.0 2.8 MB PDF
コマンドガイド ICP-V41U Ver.1.0.0 1.1 MB PDF
外形寸法図 ICP-V41U 0.8 MB PDF
外形寸法図 ICP-V41U 0.2 MB DXF
外形寸法図 ICP-V41U ACアダプター 0.1 MB PDF
コマ図 ICP-V41U 0.2 MB DXF/DWG
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
マルチビューアー設定ソフトウェア Windows 11 ※ASP.NET Core ランタイム (x86) 6.0、.NET デスクトップランタイム (x86) 6.0がインストールされている環境が必要。
ASP.NET Core ランタイムのインストール方法については、ZIPファイル内のインストールガイドをご参照ください。 		Ver.2.1.1 29.8 MB ZIP
制御コマンド設定ツール (旧名称：コマンド編集プログラム) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 以上がインストールされている環境が必要。
Ver.1.10までの本ソフトウェアを使用している方は、C:\Users\【ユーザー名】\AppData\Local\Temp\CmdEditConfig.txtを削除してからインストールを行ってください。
 		Ver.1.8.0 2.7 MB ZIP
EDID設定ツール Windows 11 ※.NET 8以上がインストールされている環境が必要。 Ver.1.5.0 7.6 MB ZIP
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
概要
ICP-V41Uは、最大4入力の映像信号を任意のレイアウトで1画面に合成できるマルチビューアーです。
映像入力はHDMI 4系統です。入力された映像信号は、最大4K@60に変換し、HDMI信号で出力します。
音声入力はHDMI 4系統とアナログ音声1系統です。入力された音声信号は、デジタル音声とアナログ音声に分配出力します。
LANとRS-232Cから本機を遠隔操作できます。LAN、RS-232C、CEC、またはコンタクトクロージャーに接続された外部機器を制御できます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • スキャンコンバート機能
    • 完全シームレス切換 (入力映像のサイズがパターン呼び出し前後ですべて同一の場合)
    • アンチストーム機能
  • 音声
    • 音声入出力レベル補正機能
    • 音声エンベッド
    • 音声ディエンベッド
    • 音声ダウンミックス機能
    • リップシンク機能
    • テストトーン出力機能
  • 画面合成
    • 最大4入力映像を1画面に合成出力
    • ウインドウごとの設定
      - バックカラー
      - 表示優先順位
      - 表示ON / OFF
      - ポジション、サイズ
      - オーバーレイテキスト
      - 画面枠表示
      - ビットマップ表示
    • カット・フェードの画面切換効果
    • 合成パターン登録機能
  • 制御入力
    • RS-232C、LAN、コンタクトクロージャー
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • WEBブラウザ制御
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
閉じる
仕様 [PDF]

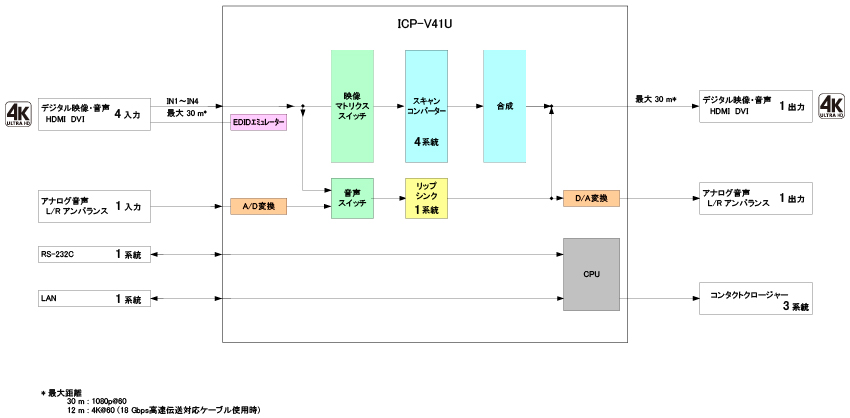

接続図
