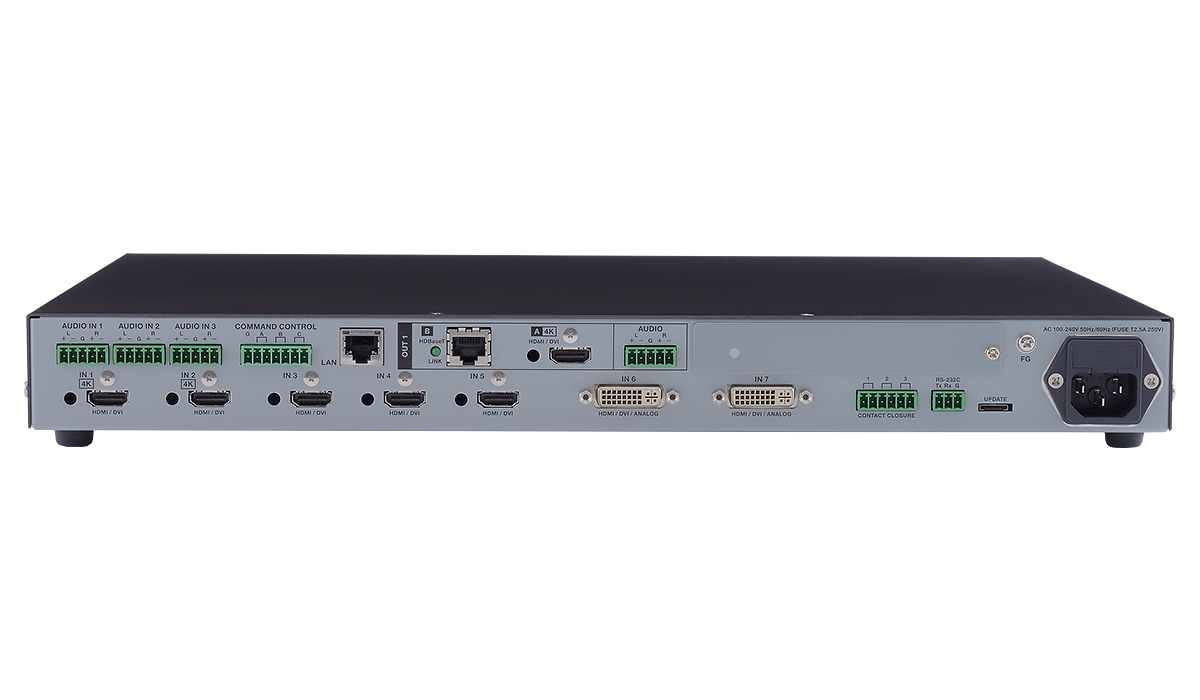

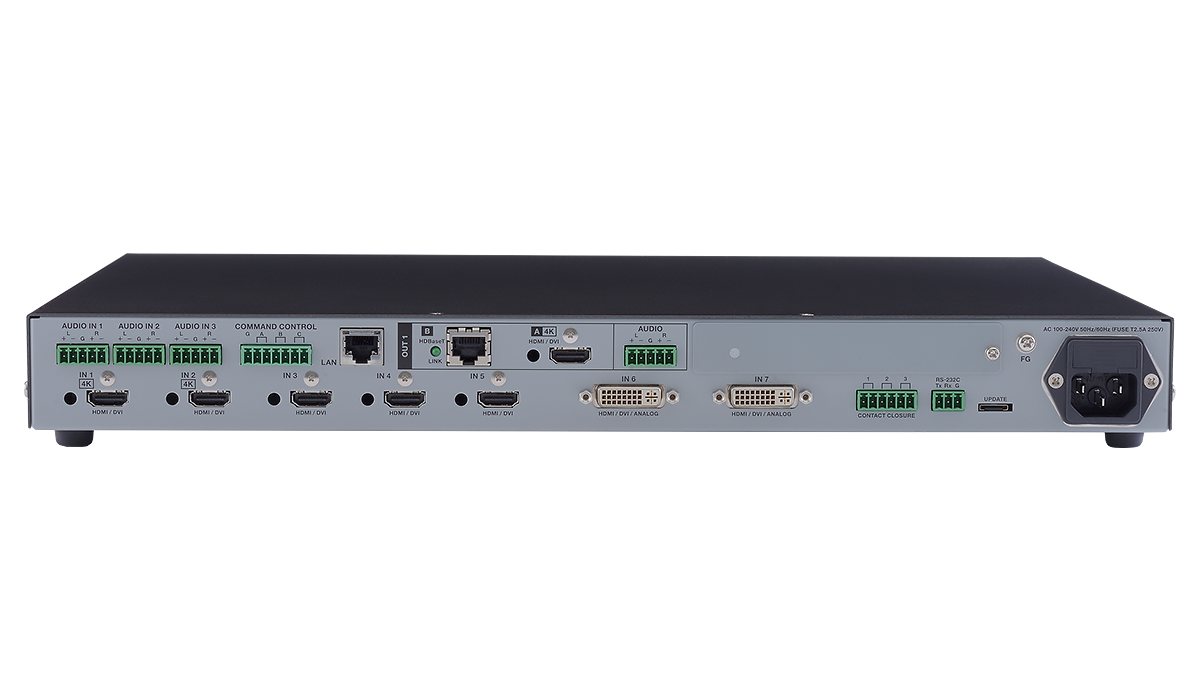

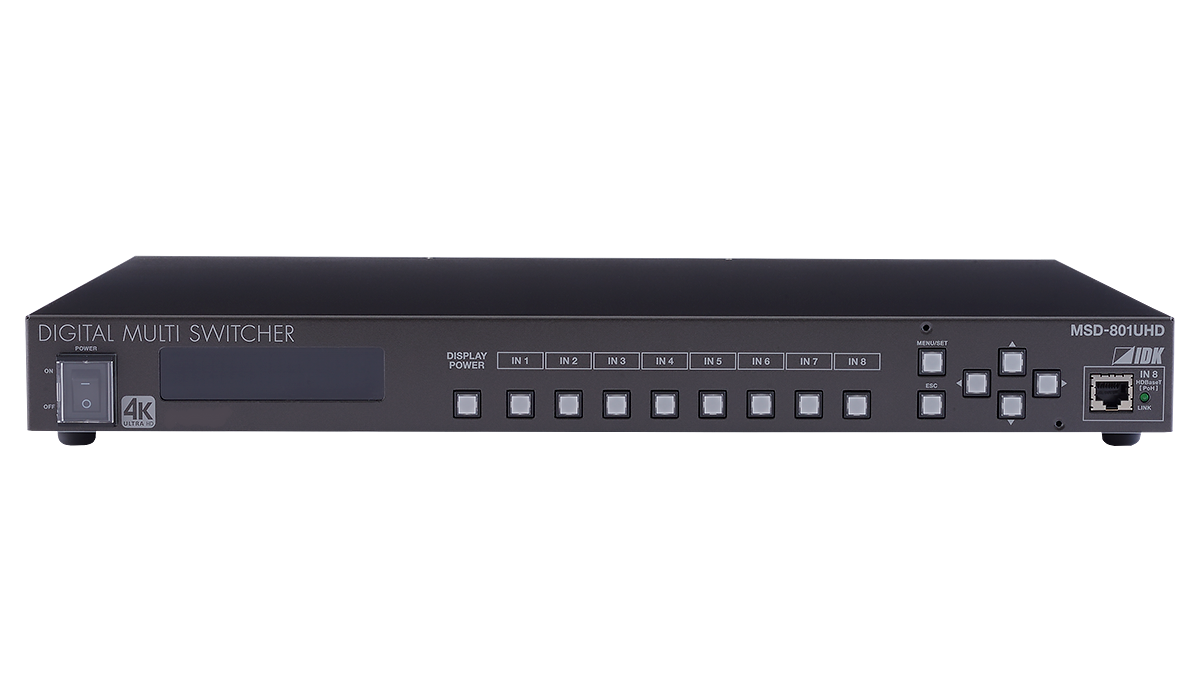

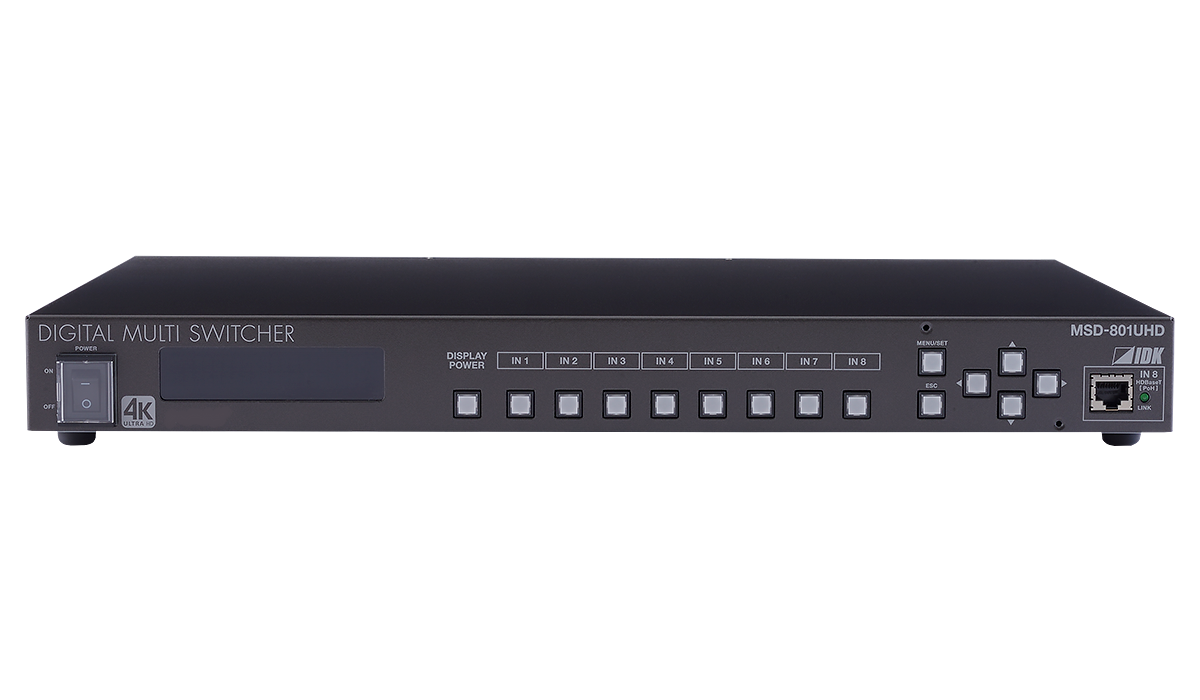

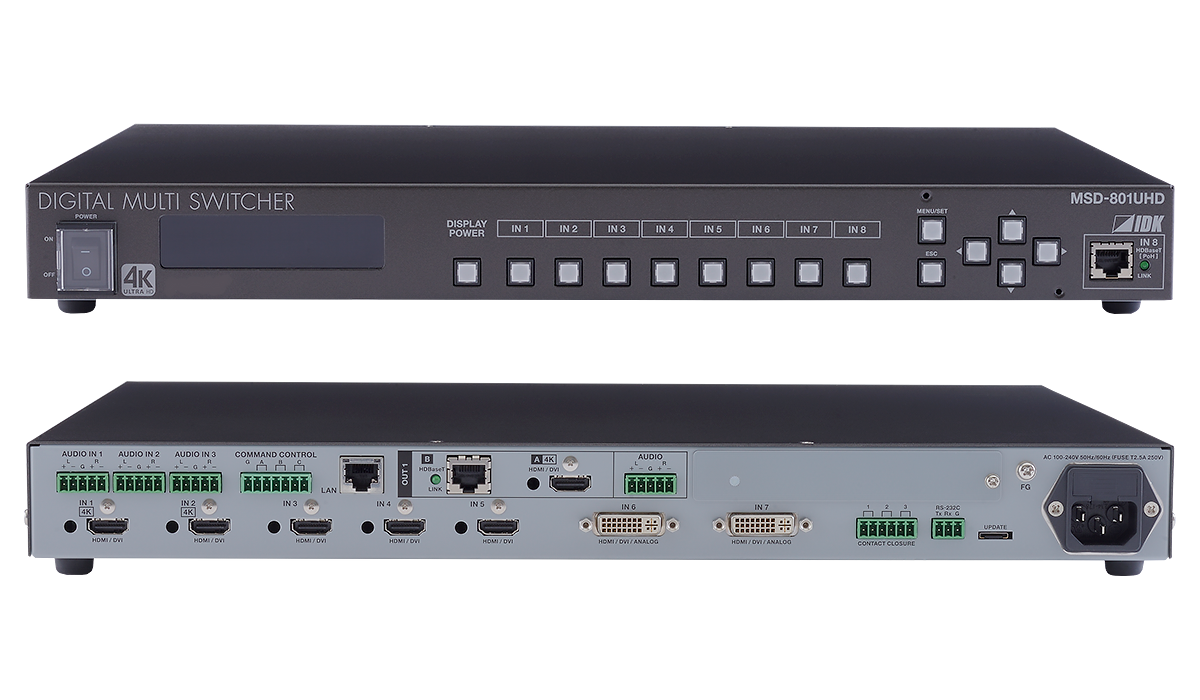

4K@60対応 デジタルマルチスイッチャー MSD-801UHD

  • 8入力1出力
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • マルチフォーマット入力対応 (アナログ/デジタル)
  • 2分配出力 (HDMI/HDBaseT)
  • シームレス切換 (黒挿入)
  • 外部機器への制御出力
販売状況 型番 標準価格
完了品 MSD-801UHD

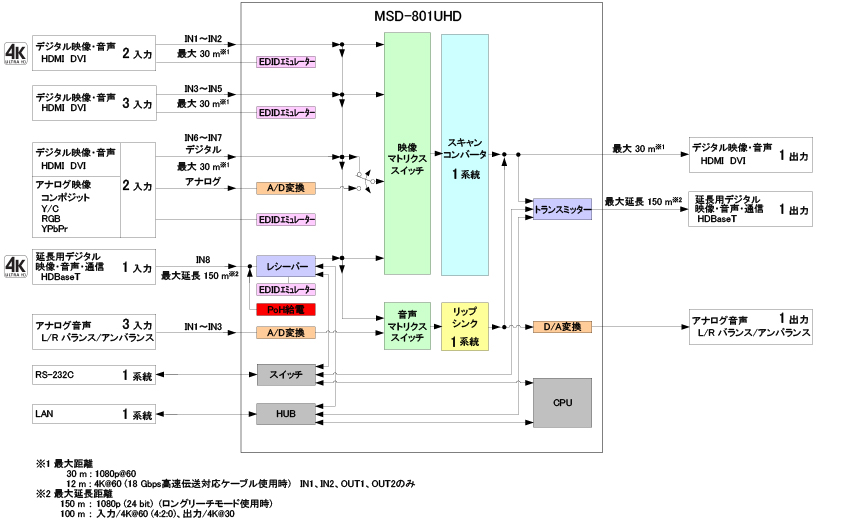

8入力1出力のスキャンコンバーター内蔵デジタルマルチスイッチャーです。
映像入力はデジタル8系統とアナログ2系統を搭載し、HDMI信号、HDBaseT信号、DVI信号、コンポジットビデオ信号、Y/C信号、アナログRGB信号およびアナログYPbPr信号の入力が可能です。
入力された映像信号は、最大4K@60の解像度に変換し、HDMI信号とHDBaseT信号で2分配出力します。
さらに、フロントのHDBaseT入力コネクターからPoH受電対応のHDMI Cat送信器へ給電できます。

音声入力はデジタル8系統とアナログ3系統を搭載し、選択した音声信号をデジタル音声とアナログ音声で出力します。各入出力は個別に音声レベルを設定できます。また、リップシンク機能を搭載していますので、映像と音声のズレを補正することができます。

制御用通信ポートとしてRS-232CとLANを装備しており、各種設定を遠隔操作することができます。遠隔操作以外に、制御コマンドを登録することで、RS-232C、LAN、CECまたはコンタクトクロージャーから本機に接続された外部機器の制御が可能です。制御コマンドはウェイト機能 (実行待ち) があります。そのため、プロジェクターなどの電源制御用としてクーリング時間経過後に制御コマンドを送信する設定も可能です。
制御コマンドの実行は、フロントボタン、RS-232CまたはLANから行えるほか、入力チャンネル選択ボタン操作時や電源スイッチのON時にも行うことができます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 動き適応型I/P変換
    • スキャンコンバート機能
    • アスペクト保持機能
    • 疑似シームレス切換
    • A/D変換出力
    • アンチストーム機能
  • 音声
    • 音声A/D、D/A変換機能
    • 音声入出力レベル補正機能
    • リップシンク機能
  • 制御入力
    • RS-232C
    • LAN
    • コマンドコントロール
  • 制御出力
    • 制御コマンド出力機能 (プロジェクター制御など)
    • PJLink対応
    • CECによるシンク機器の電源制御
    • コンタクトクロージャー
  • その他
    • PoH給電機能 (HDBaseT入力)
    • EDIDエミュレート機能 (コピー機能付)
    • 全機能設定ブラウザ搭載
    • 入力チャンネル自動切換
    • 映像音声非連動切換対応
    • クロスポイントメモリ機能
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • オペレーションロック機能
項目内容
映像入力信号HDMI / DVI2系統
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 / 2.2 対応
TMDSクロック：25 MHz ～ 300 MHz、TMDSデータレート：0.75 Gbps ～ 18 Gbps
EDIDエミュレート機能搭載
コネクタ：HDMI Type A (19ピン)・メス

対応フォーマット：
2系統
VGA ～ WQXGA (ドットクロック：25 MHz ～ 300 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K(4K@60 (4:4:4) まで対応)
5系統　　※DVI-Iコネクタはアナログとの切り換え使用
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 対応
TMDSクロック：25 MHz ～ 225 MHz、TMDSデータレート：0.75 Gbps ～ 6.75 Gbps
EDIDエミュレート機能搭載
コネクタ：HDMI Type A (19ピン)・メス×3、DVI-I (29ピン)・メス×2

対応フォーマット：
5系統
VGA ～ QWXGA (ドットクロック：25 MHz ～ 165 MHz)
　※WUXGA / QWXGAはReduced Blankingのみ対応しています
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
HDBaseT1系統
HDBaseT
HDCP 1.4 / 2.2 対応
EDIDエミュレート機能搭載、PoH給電機能搭載 (IEEE 802.3af相当)
コネクタ：RJ-45
ケーブル：CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル

対応フォーマット：
GA ～ WQXGA (ドットクロック：25 MHz ～ 300 MHz)
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K(4K@60 (4:2:0) まで対応)
アナログ2系統　　※HDMI / DVIとの切り換え使用
コンポジットビデオ / Y/C / アナログRGB / アナログYPbPrを自動認識
コンポジットビデオ：1.0 V[p-p] / 75 Ω
Y/C：1.0 V[p-p](Y) / 0.286 V[p-p](C) / 75 Ω
アナログRGB：0.7 V[p-p](Sync on Green時1.0 V[p-p]) / 75 Ω
HS/VS TTLレベル、CS TTLレベル、Sync on Green
アナログYPbPr：1.0 V[p-p](Y) / 0.7 V[p-p](Pb・Pr) / 75 Ω
EDIDエミュレート機能搭載
コネクタ：DVI-I (29ピン)・メス

対応フォーマット：
VGA ～ QWXGA (ドットクロック：25 MHz ～ 165 MHz)
　※WUXGA / QWXGAはReduced Blankingのみ対応しています
NTSC / PAL
480i / 480p / 576i / 576p / 720p / 1080i / 1080p
音声入力信号デジタルオーディオ8系統　　※アナログオーディオとの切り換え使用
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大入力レベル：0 dBFS
コネクタ：HDMI Type A (19ピン)・メス×5、DVI-I (29ピン)・メス×2、RJ-45×1
アナログオーディオ3系統　　※デジタルオーディオとの切り換え使用
ステレオL/R バランス / アンバランス信号
入力インピーダンス：48 kΩ バランス / 24 kΩ アンバランス
基準レベル：-10 dBu、最大入力レベル：+10 dBu
コネクタ：ターミナルブロック (5ピン)
映像出力信号HDMI / DVI1系統　　※HDBaseTとの分配出力
HDMI Deep Color対応 / DVI 1.0
TMDSシングルリンク、HDCP 1.4 / 2.2 対応
TMDSクロック：25.175 MHz ～ 297 MHz、TMDSデータレート：0.755 Gbps ～ 17.82 Gbps
コネクタ：HDMI Type A (19ピン)・メス
HDBaseT1系統　　※HDMI / DVIとの分配出力
HDBaseT
HDCP 1.4 / 2.2 対応
コネクタ：RJ-45
ケーブル：CAT.5E HDC、Cat5e UTP / STP、Cat6 UTP / STPケーブル
対応フォーマットVGA / SVGA / XGA / WXGA (1280x768) / WXGA (1280x800) / Quad-VGA / SXGA /
WXGA (1360x768) / WXGA (1366x768) / SXGA+ / WXGA+ / WXGA++ / UXGA / WSXGA+ /
VESAHD / WUXGA / QWXGA / WQHD / WQXGA
　※VESAHD / WUXGA / QWXGA / WQHD / WQXGAはReduced Blankingで出力します
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (3840 x 2160) / 4K (4096 x 2160)
音声出力信号デジタルオーディオ1系統×2分配出力
マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大出力レベル：0 dBFS
コネクタ：HDMI Type A (19ピン)・メス、RJ-45
アナログオーディオ1系統
ステレオL/R バランス / アンバランス信号
出力インピーダンス：100 Ω バランス / 50 Ω アンバランス
基準レベル：-10 dBu、最大出力レベル：+10 dBu
コネクタ：ターミナルブロック (5ピン)
ケーブル最大距離デジタル入力部HDMI / DVI ：最大30 m (1080p@60)、最大12 m (4K@60)
HDBaseT ：最大延長100 m 、最大延長 150 m (ロングリーチモード使用時)
デジタル出力部HDMI / DVI ：最大30 m (1080p@60)、最大12 m (4K@60)
HDBaseT ：最大延長100 m 、最大延長 150 m (ロングリーチモード使用時)
機能アナログビデオ処理部3次元Y/C分離
スキャンコンバート部動き適応型I/P変換、アスペクト保持、画像調整(ブライトネス、コントラスト、表示位置、表示サイズなど)、疑似シームレス切換
その他全機能設定ブラウザー搭載、入力チャンネル自動切換、音声レベル調整 (入出力個別設定可能)、リップシンク(最大16フレーム)、映像音声非連動切換、クロスポイントメモリー (9メモリー)、プリセットメモリー (8メモリー)、ラストメモリー、アンチストーム、コネクションリセット、制御コマンド (32コマンド)、オペレーションロック
外部制御RS-232C1系統 ターミナルブロック (3ピン)
LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
コンタクトクロージャ3系統 ターミナルブロック(6ピン)　無電圧接点　定格DC 24 V 500 mA
コマンドコントロール3系統 ターミナルブロック(7ピン)　ボタン制御、LED制御
外部コントロール外部機器に対してRS-232CおよびLANからのコマンド出力とコンタクトクロージャによる接点制御、PJLink (class1) 対応、CECによるシンク機器の電源制御
その他仕様電源電圧AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力約77 W
外形寸法430 (W) × 44 (H) × 350 (D) mm (EIAラック1U、突起物含まず)
質量5.0 kg
温度使用範囲：0 °C ～ +40 °C
保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具、コードクランプ×6、ターミナルブロック (7ピン)、ターミナルブロック(6ピン) 、ターミナルブロック (5ピン)×4、ターミナルブロック (3ピン)
オプションDVI-I・オス-高密度D-sub15ピン・メス変換ケーブル (0.3 m) (CC-03)、1Uオフセットラックマウント金具 (RM-OFS100)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 MSD-801UHD Ver.1.3.0 0.2 MB PDF
設置ガイド MSD-801UHD Ver.1.0.0 0.8 MB PDF
ユーザーズガイド MSD-801UHD Ver.1.3.1 2.9 MB PDF
コマンドガイド MSD-801UHD Ver.1.0.2 1.6 MB PDF
外形寸法図 MSD-801UHD 0.3 MB PDF
外形寸法図 MSD-801UHD 0.3 MB DXF
コマ図 MSD-801UHD 0.2 MB DXF/DWG
PDN MSD-801UHD 0.2 MB PDF
