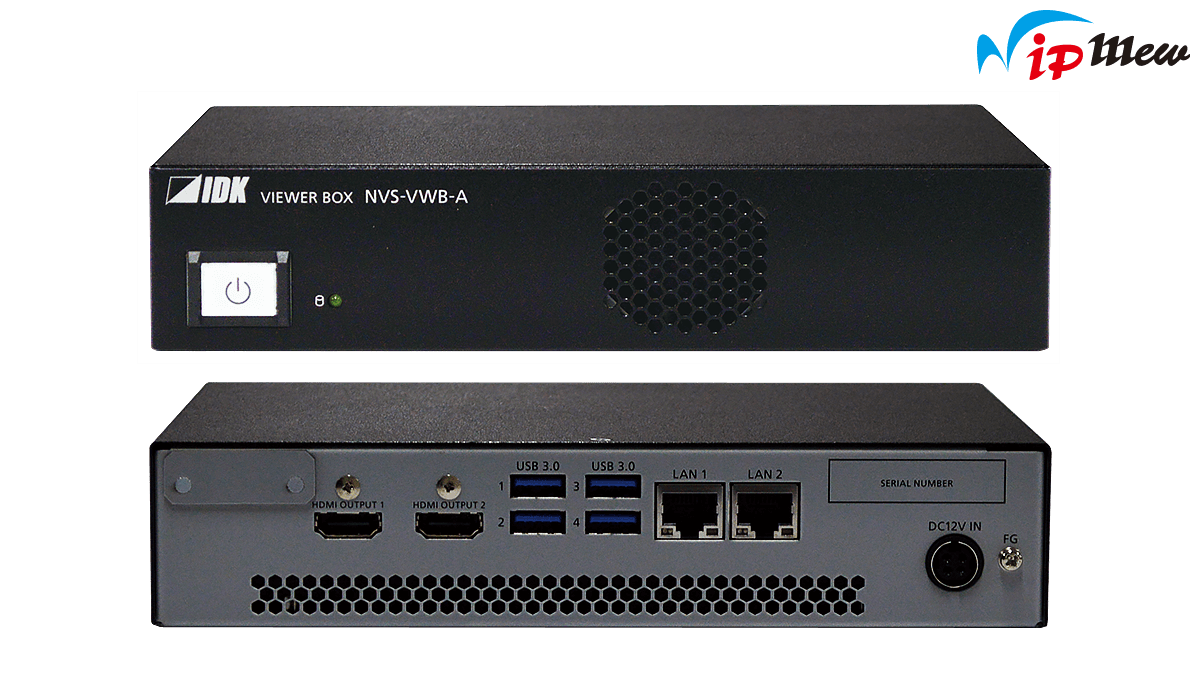

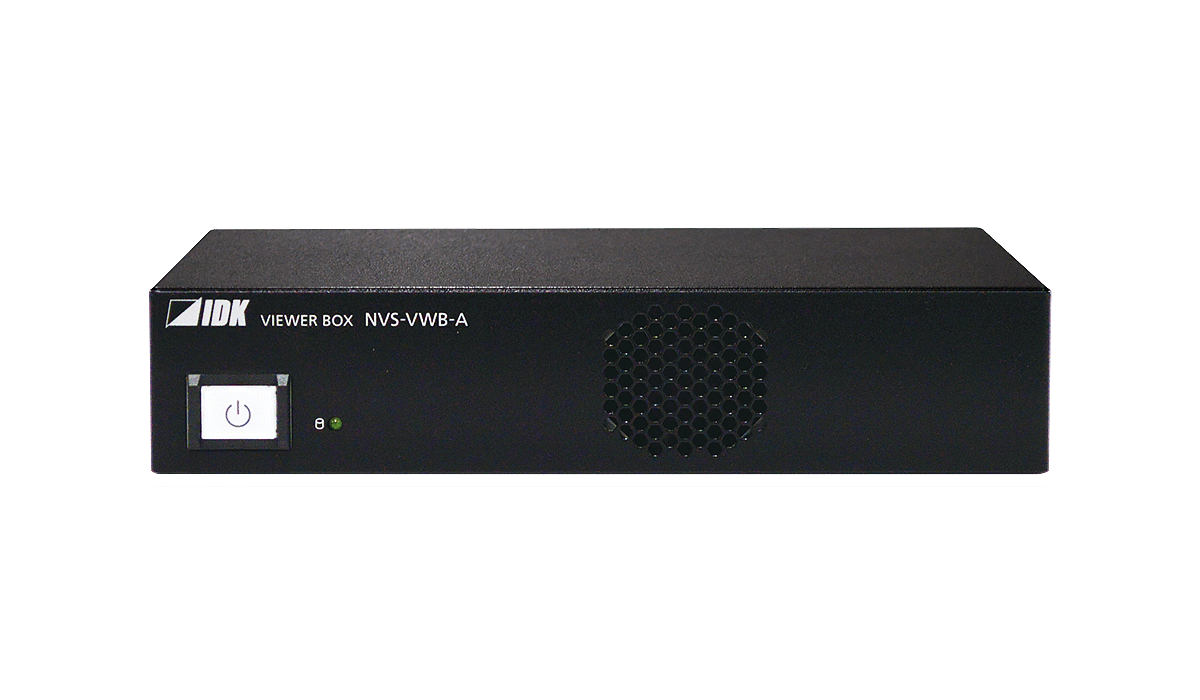

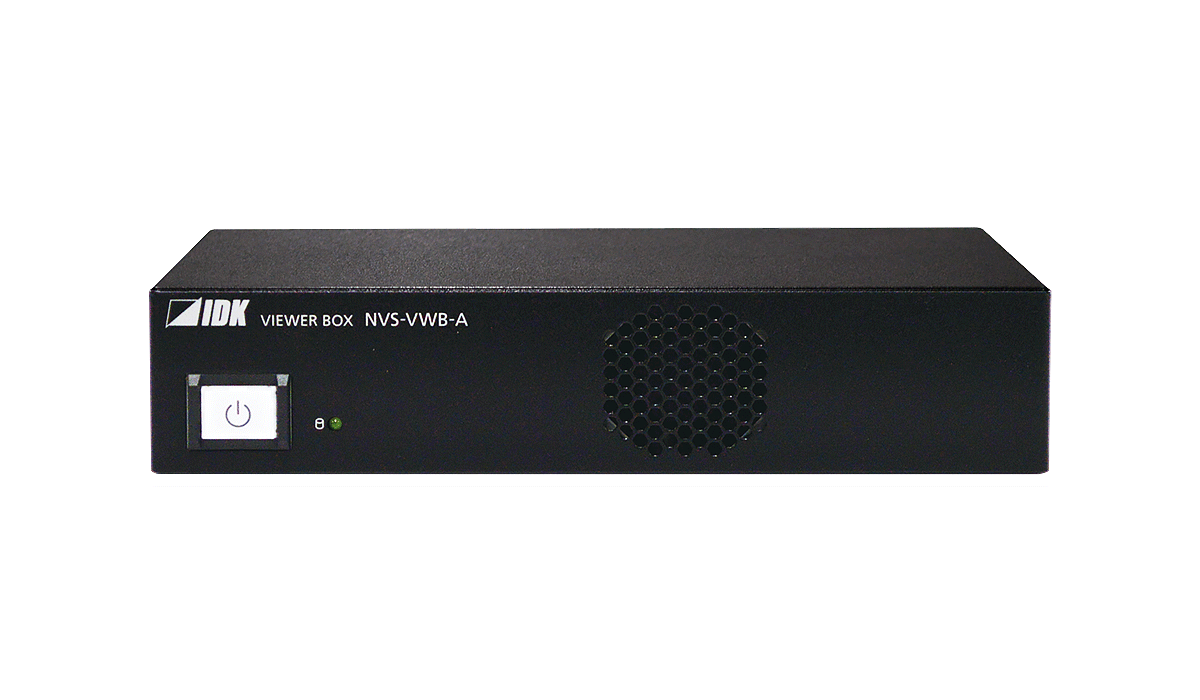

ビューアボックス NVS-VWB-A

  • マルチコーデック対応
  • 国土交通省仕様映像コーデック対応 (デコード)
  • マルチビュー (最大9画面分割表示)
  • 各入力映像にテロップの表示が可能
  • シーケンシャル切換表示対応 (映像/レイアウト)
  • 映像ストリームをHDMIに変換して出力
販売状況 型番 標準価格
販売中 NVS-VWB-A オープン
IPカメラ、IPエンコーダーなどの映像を受信して表示する装置です。
マルチ映像コーデック（H.264/MPEG-4/MPEG-2）対応で、複数の映像を同時に表示することが可能です。

※本製品の保証期間は1年となっております
特長
  • その他
    • マルチ映像コーデック対応 / HD対応
      MPEG-2 / MPEG-4 / H.264の映像を、フルHD (1920x1080) 出力対応で、高精細な表示が可能です。
    • マルチビュー対応
      最大9分割対応です。定型レイアウトで設定変更が簡単にできます。
      定型レイアウトの他に、フリーレイアウト可能なプリセット機能を備えています。
    • 自動巡回機能
      一定間隔で映像を巡回表示することが可能です。定型レイアウト、表示時間などを設定できます。
    • 文字表示機能
      任意の位置に任意の文字が表示可能です。また入力チャンネルに関連づけて表示できます。
      時計表示も可能なため、映像と合わせて監視効率を向上できます。
    • 本体ACアダプター接続部はロック機構搭載
項目内容
映像入力入力映像数最大9映像
受信形式Unicast / Multicast
コーデックMPEG-2 MP (Main Profile)
MPEG-4 SP (Simple Profile) / ASP (Advanced Simple Profile)
H.264 BP (Baseline Profile) / MP (Main Profile) / HP (High Profile)
ビットレート最大12 Mbps / 1映像
フレームレート最大30 fps / 1映像
多重化方式MPEG-2 システム PS(Program Stream)
MPEG-2 システム TS(Transport Stream) / TTS(Timestamped Transport Stream)
解像度最大1920x1080
対応プロトコルIP、ICMP、IGMP v2/v3、TCP、UDP、HTTP、RTSP、RTP、RTCP
出力系統1系統
解像度最大1920x1080
映像表示登録チャンネル数最大30000チャンネル
分割画面数最大9画面
標準表示レイアウト1ｘ1、2ｘ2、3ｘ3、2ｘ1、3ｘ2、3＋1、5＋1、7＋1
スケーリング機能映像内の任意箇所をデジタルズーム (拡大倍率：10% ～ 1000%)
文字表示文字数全角と半角128文字以内
フォント12種類から選択 (和文フォント6種類、欧文フォント6種類)
フォントサイズ10 pt ～ 100 pt
フォントカラー任意のRGB値
文字枠太さ、色の指定が可能
背景透過可能、透過時は透過率を指定 (0% ～ 100%)
背景色任意のRGB値
スクロール上下左右の4方向にスクロール可能、速度は3段階から指定
文字表示位置9つの定型位置、または任意のX / Y座標の指定
時計表示日付・時刻のどちらか、または両方の表示
表示数1映像につき最大4つ
プリセット登録数最大100
レイヤー各映像のレイヤー (表示順) を設定可能
巡回機能登録数最大100
巡回時間5秒 ～ 60秒
シームレス巡回画面表示数が4画面以下の標準表示レイアウト時のみ使用可能
WEBブラウザー表示機能指定したURLのWEBブラウザーページを表示可能
(各種プラグインやJavaを使用したコンテンツは表示できない場合あり)

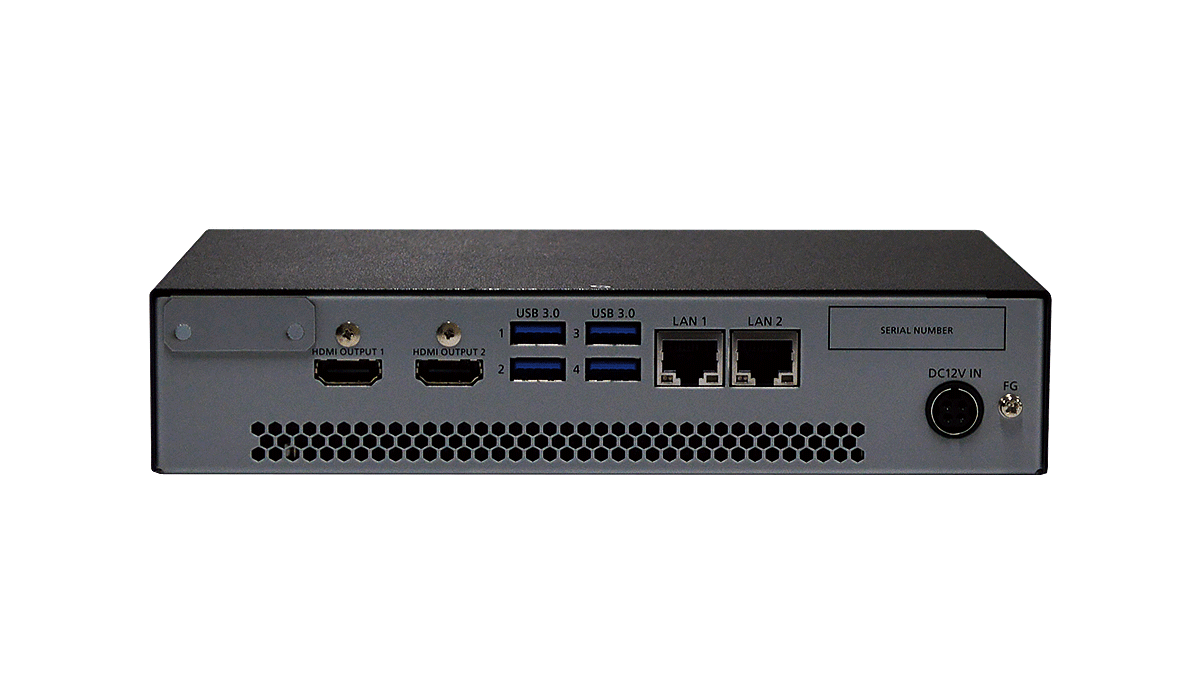

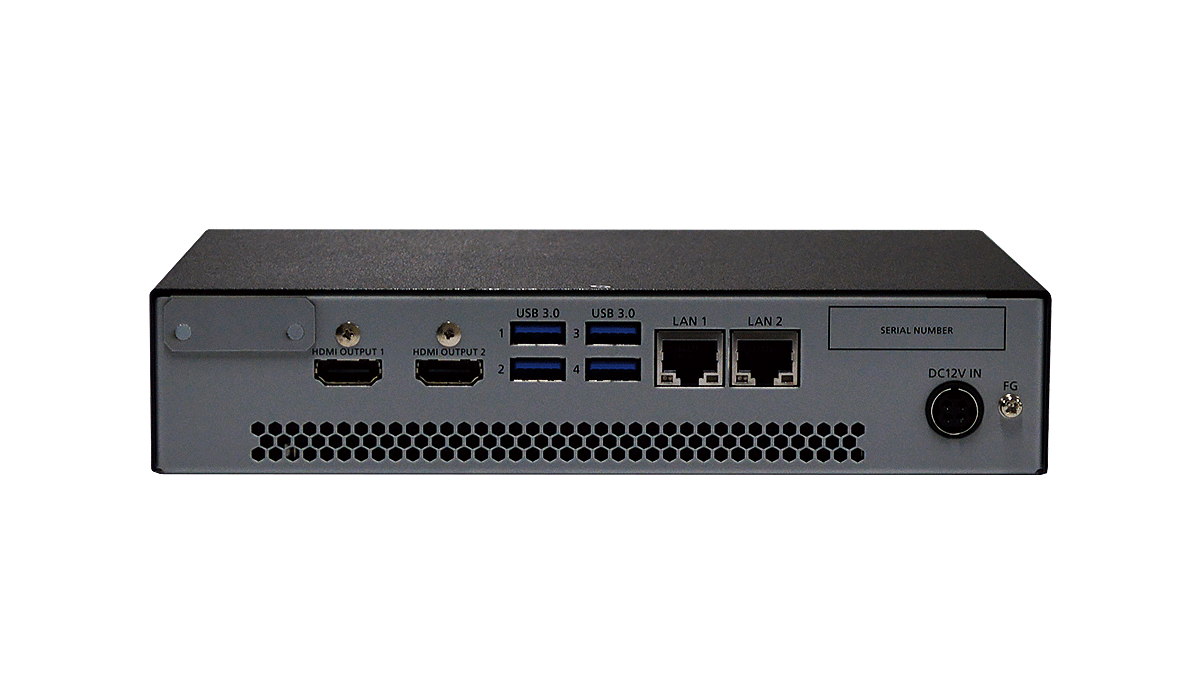

コネクタLAN2系統 RJ-45コネクタ 10Base-T / 100Base-TX / 1000Base-T (Auto Negotiation)、Auto MDI / MDI-X
HDMI / DVI2系統　HDMI Type A (19ピン)・メス
USB 3.04系統　USB Type-Aコネクタ
その他仕様ACアダプター入力：AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
出力：DC 12 V 3A (専用ACアダプター付属)
消費電力約18 W
外形寸法210 (W) × 44 (H) × 150 (D) mm (EIAハーフラック1U、突起物含まず)
質量1.5 kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品ロック付きDINプラグACアダプター (1.2 m)

対応デバイス一覧

メーカー各社製品型番
ネットワークカメラアクシス・
コミュニケーションズ		M5014、P1428-E、P5544、P5512、P5512-E、Q1920、Q6023、Q6035E
キヤノンVB-C60
パナソニックAF-CB20シリーズ、AF-KSBN631、AF-KSC588、AF-KSUD638、AF-KSW598J、BB-HCM715、
BB-HCM735、BB-SC384、DG-GXE100、DG-NS202A、DG-NW960、DG-SC385、DG-SW395、
DG-SW396、WJ-GXE100、WV-NP472、WV-SC385、WV-SPW611J、WV-SW395
ソニーSNC-CS11、SNC-DM110、SNC-EP520、SNC-EP580、SNC-RH124、SNC-RH164、SNC-RS46N、
SNC-WR630、SNC-WR632
Siqura,Inc.BC62、HD66WDR、HSD626
TOAN-C3100-3、N-C3120、N-C3120-3、N-C3200-3、N-C3220-3、N-C3420-3、N-C3420R3、
N-C3500、N-C3700、N-C3820-3
池上通信機IPD-BX110、IPD-Q38、IPD-Q60
エルモPTC-402C IP
東芝テリーCl8210-D
ミカミPTC-113IP
三菱電機BC-5800E、FV-1300、FV-1700、HM-7000
IPエンコーダーIBEXテクノロジーME8600FJ
NECSP-08、SP-14
ソニーSNT-EX101E
パナソニックWJ-GXE100、WJ-GXE500
Siqura,Inc.C-40E、S-60E、C-60E
VERINTS1500e-T、S1700e-T、S1950e-T、S1970e-T
東芝テリーGE2000
日興電気通信IP-CODEC、ND-7474
富士通IP-700Ⅱ、IP-900
三菱電機FX-7100-1
ブレインズmmEye-HD
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NVS-VWB-A Ver.1.1.0 0.2 MB PDF
ユーザーズガイド NVS-VWB-A Ver.1.1.0 2.5 MB PDF
コマンドガイド NVS-VWB-A Ver.1.1.0 0.6 MB PDF
外形寸法図 NVS-VWB-A 本ドキュメントの提供は、弊社営業部までお問い合わせください 0.4 MB PDF
外形寸法図 NVS-VWB-A 0.1 MB DXF
外形寸法図 NVS-VWB-A ACアダプター 0.1 MB PDF
コマ図 NVS-VWB-A 0.1 MB DXF/DWG
