3出力 MSD対応 プッシュボタン式リモートコントローラー SWC-4500

販売状況 型番 概要 標準価格
完了品 SWC-4501
完了品 SWC-4501D
完了品 SWC-4502
完了品 SWC-4502D
完了品 SWC-4503
完了品 SWC-4503D
すべてのラインアップを表示 表示件数を減らす
MSDシリーズの専用リモートコントローラーです。
特長
  • その他
    • RS-232C、LANによるリモート制御
    • 1台のマルチスイッチャーを複数のコントローラーから制御 (RS-232C通信では最大2台、LAN通信では最大8台)
    • オプションのラック取付金具を使用することで、ラックへのマウントや操作卓への取り付けが容易に行うことが可能

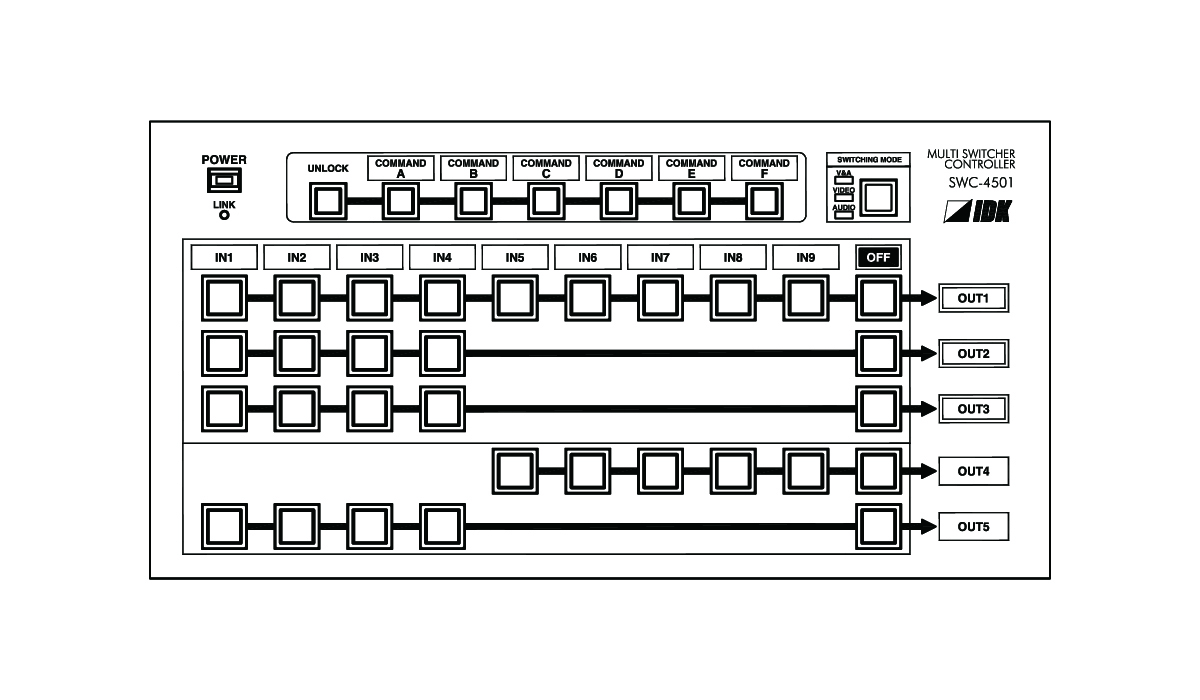

SWC-4501

項目内容
外部制御RS-232C1系統　　D-sub9ピンコネクタ・オス
LAN1系統　　RJ-45コネクタ
10Base-T/100Base-TX（Auto Negotiation） AUTO MDI/MDI-X
その他仕様ACアダプター入力：AC ～ 100 V - 240 V ± 10 % 50 Hz/60 Hz ±3 Hz
出力：DC 5 V 2 A (専用ACアダプター付属)
消費電力約4W
外形寸法260（W）×132（H）×39（D）mm (ラック搭載時EIA3U、突起物含まず）　
質量1.0kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % （ただし結露なきこと）
保存範囲：20 % ～ 90 % （ただし結露なきこと）
付属品ACアダプター (1.8m)、ケーブルロックタイ
オプションラック取付金具 (RM-SWC45）
対応機種MSDシリーズMSD-5401、MSD-501、MSD-701、MSD-7201UHD、MSD-7201UHDTB、
MSD-701UHD、MSD-801UHD

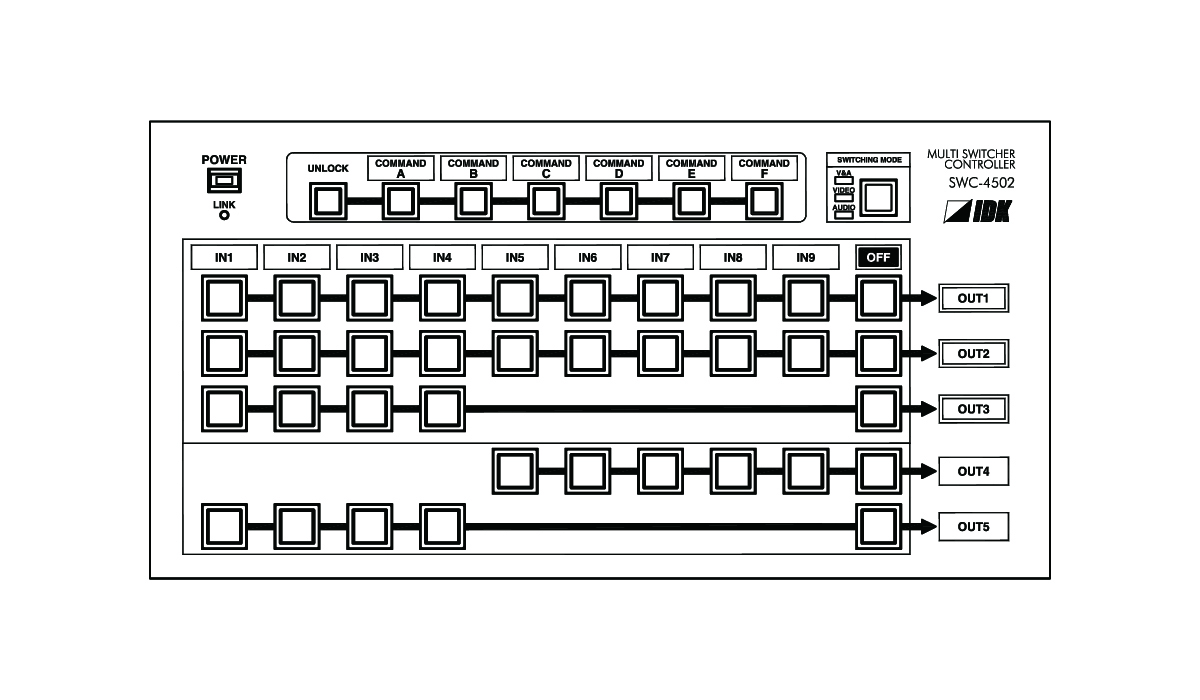

SWC-4502

項目内容
外部制御RS-232C1系統　　D-sub9ピンコネクタ・オス
LAN1系統　　RJ-45コネクタ
10Base-T/100Base-TX（Auto Negotiation）　AUTO MDI/MDI-X
その他仕様ACアダプター入力：AC ～ 100 V - 240 V ± 10 % 50 Hz/60 Hz ±3 Hz
出力：DC 5 V 2 A (専用ACアダプター付属)
消費電力約4W
外形寸法260（W）×132（H）×39（D）mm (ラック搭載時EIA3U、突起物含まず）　
質量1.0kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % （ただし結露なきこと）
保存範囲：20 % ～ 90 % （ただし結露なきこと）
付属品ACアダプター (1.8 m)、ケーブルロックタイ
オプションラック取付金具 (RM-SWC45）
対応機種MSDシリーズMSD-5402、MSD-402、MSD-502、MSD-702、MSD-7202UHD、MSD-7202UHDTB、
MSD-702UHD、MSD-802UHD

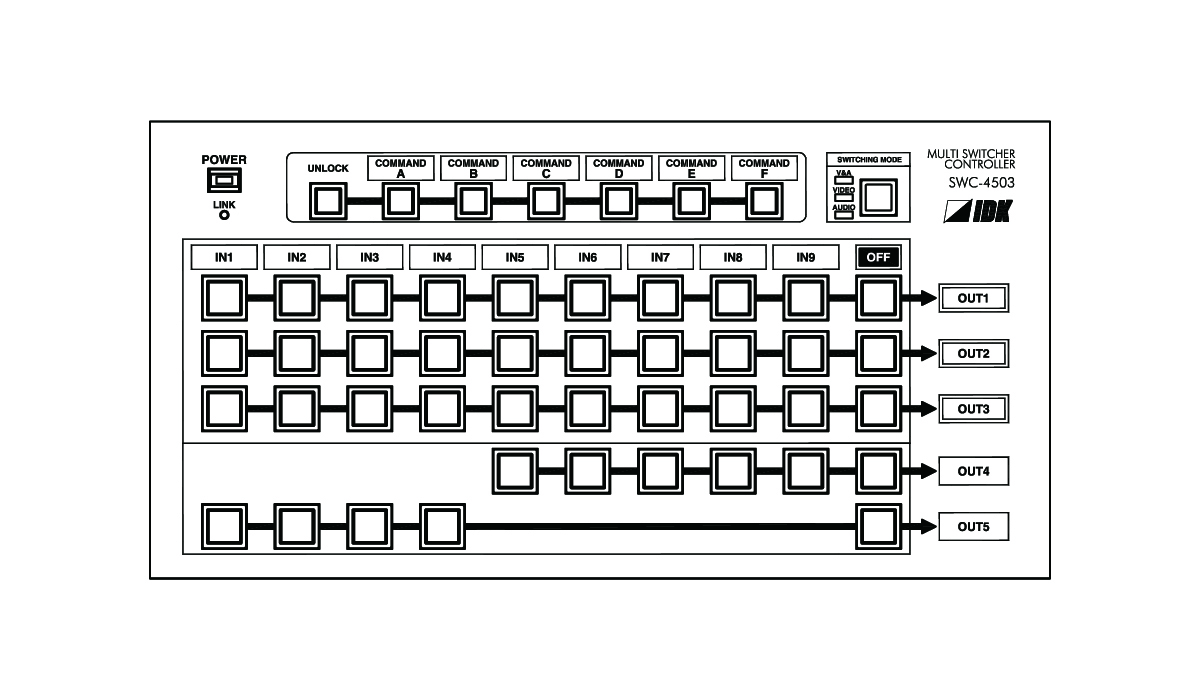

SWC-4503

項目内容
外部制御RS-232C1系統　　D-sub9ピンコネクタ・オス
LAN1系統　　RJ-45コネクタ
10Base-T/100Base-TX（Auto Negotiation） AUTO MDI/MDI-X
その他仕様ACアダプター入力：AC ～ 100 V - 240 V ± 10 % 50 Hz/60 Hz ±3 Hz
出力：DC 5 V 2 A (専用ACアダプター付属)
消費電力約4W
外形寸法260（W）×132（H）×39（D）mm (ラック搭載時EIA3U、突起物含まず）　
質量1.0kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % （ただし結露なきこと）
保存範囲：20 % ～ 90 % （ただし結露なきこと）
付属品ACアダプター (1.8m)、ケーブルロックタイ
オプションラック取付金具 (RM-SWC45）
対応機種MSDシリーズMSD-5403、MSD-7203UHD、MSD-7203UHDTB、MSD-6203

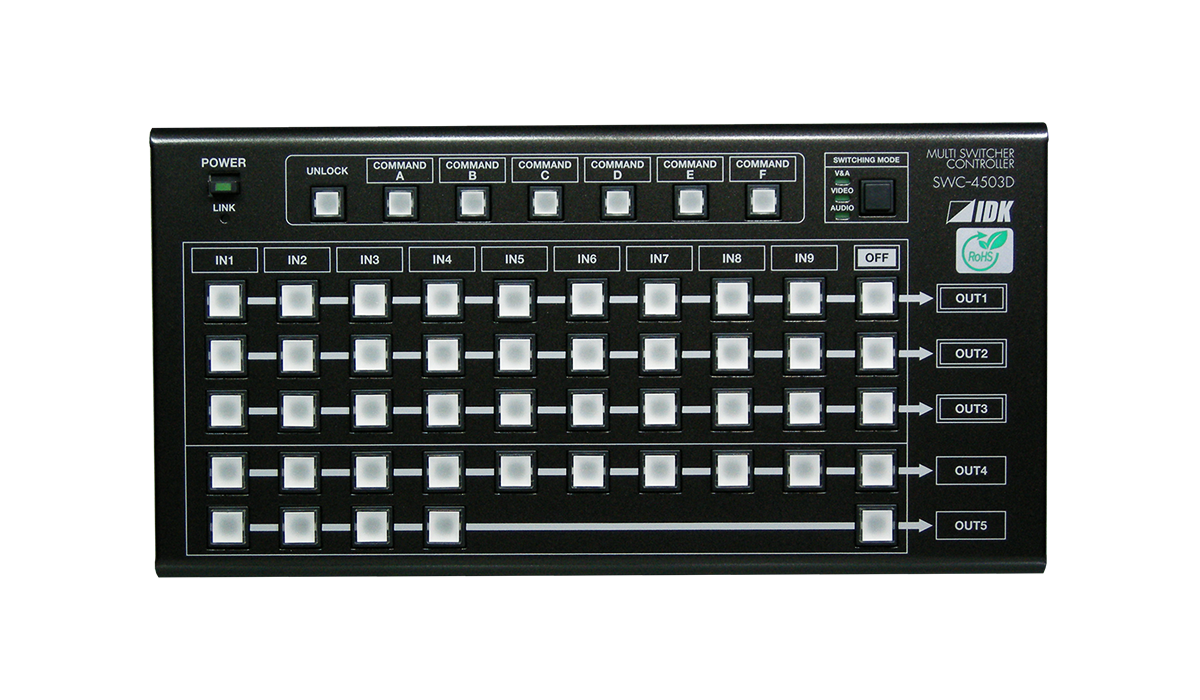

SWC-4503D

項目内容
外部制御RS-232C1系統　　D-sub9ピンコネクタ・オス
LAN1系統　　RJ-45コネクタ
10Base-T/100Base-TX（Auto Negotiation）　AUTO MDI/MDI-X
その他仕様ACアダプター入力：AC ～ 100 V - 240 V ± 10 % 50 Hz/60 Hz ±3 Hz
出力：DC 5 V 2 A (専用ACアダプター付属)
消費電力約4W
外形寸法260（W）×132（H）×39（D）mm (ラック搭載時EIA3U、突起物含まず）　
質量1.0kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 % （ただし結露なきこと）
保存範囲：20 % ～ 90 % （ただし結露なきこと）
付属品ACアダプター (1.8m)、ケーブルロックタイ
オプションラック取付金具 (RM-SWC45）
対応機種MSDシリーズMSD-5404、MSD-804FD、MSD-7204UHD、MSD-7204UHDTB、MSD-6204
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 SWC-4501 Ver.1.5.0 0.2 MB PDF
仕様書 SWC-4501D Ver.1.1.2 0.1 MB PDF
仕様書 SWC-4502 Ver.1.5.0 0.2 MB PDF
仕様書 SWC-4502D Ver.1.1.2 0.1 MB PDF
仕様書 SWC-4503 Ver.1.5.0 0.2 MB PDF
仕様書 SWC-4503D Ver.1.5.0 0.2 MB PDF
ユーザーズガイド SWC-4501 Ver.1.3.0 3.1 MB PDF
ユーザーズガイド SWC-4501D Ver.1.2.4 2.3 MB PDF
ユーザーズガイド SWC-4502 Ver.1.3.0 3.1 MB PDF
ユーザーズガイド SWC-4502D Ver.1.2.4 2.3 MB PDF
ユーザーズガイド SWC-4503 Ver.1.3.0 3.1 MB PDF
ユーザーズガイド SWC-4503D Ver.1.3.0 3.1 MB PDF
外形寸法図 SWC-4501 0.1 MB PDF
外形寸法図 SWC-4501 35.2 KB DXF
外形寸法図 SWC-4502 0.1 MB PDF
外形寸法図 SWC-4502 36.8 KB DXF
外形寸法図 SWC-4503 0.1 MB PDF
外形寸法図 SWC-4503 38.4 KB DXF
外形寸法図 SWC-4503D 0.1 MB PDF
外形寸法図 SWC-4503D 38.4 KB DXF
コマ図 SWC-4501 0.1 MB DXF/DWG
コマ図 SWC-4502 0.1 MB DXF/DWG
コマ図 SWC-4503 0.1 MB DXF/DWG
コマ図 SWC-4503D 0.1 MB DXF/DWG
PDN SWC-4501 0.4 MB PDF
PDN SWC-4502 0.4 MB PDF
PDN SWC-4503 0.4 MB PDF
PDN SWC-4503D 0.4 MB PDF
概要
MSDシリーズの専用リモートコントローラーです。
特長
  • その他
    • RS-232C、LANによるリモート制御
    • 1台のマルチスイッチャーを複数のコントローラーから制御 (RS-232C通信では最大2台、LAN通信では最大8台)
    • オプションのラック取付金具を使用することで、ラックへのマウントや操作卓への取り付けが容易に行うことが可能
