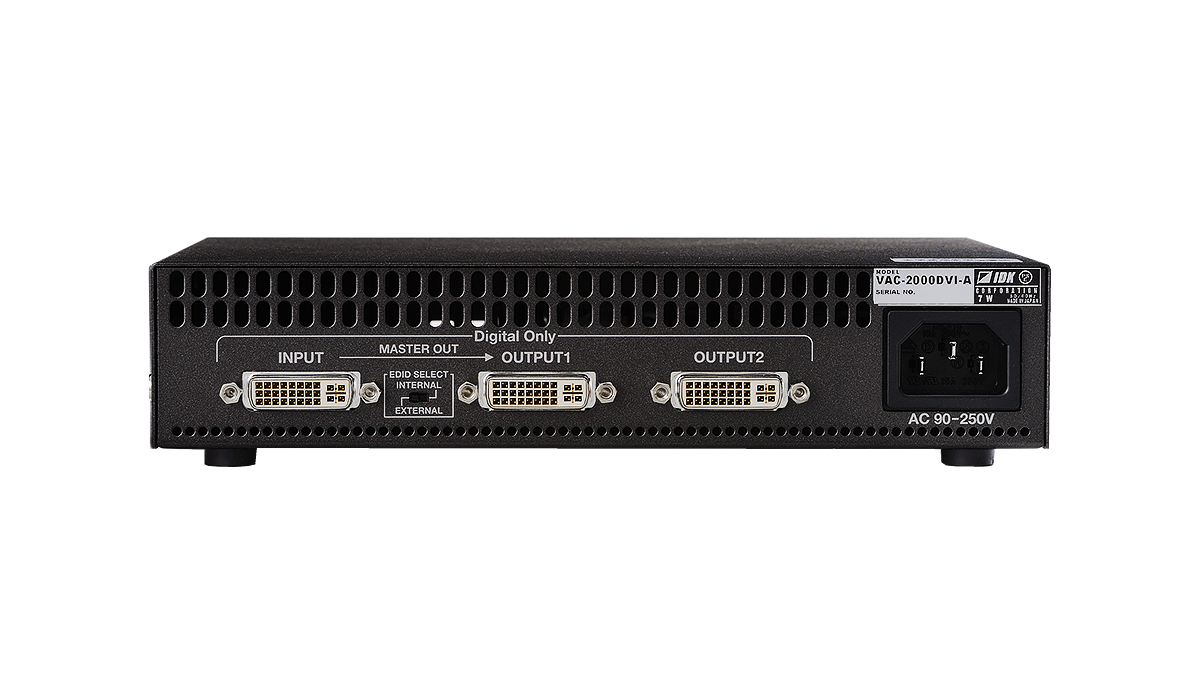

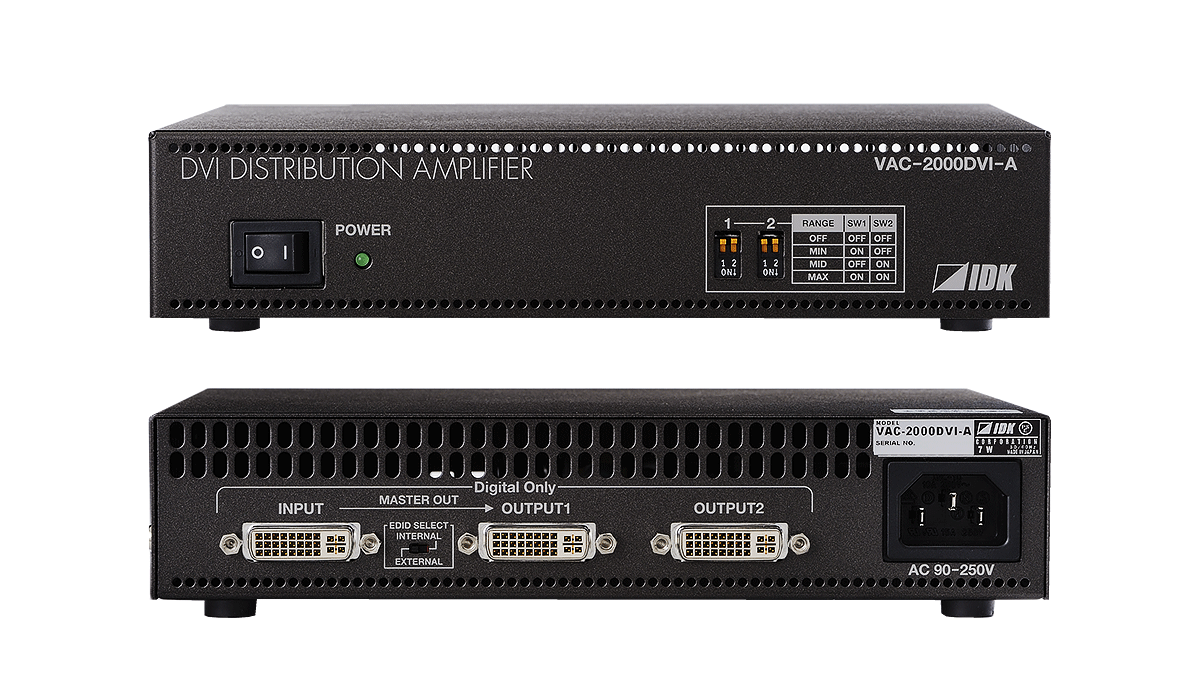

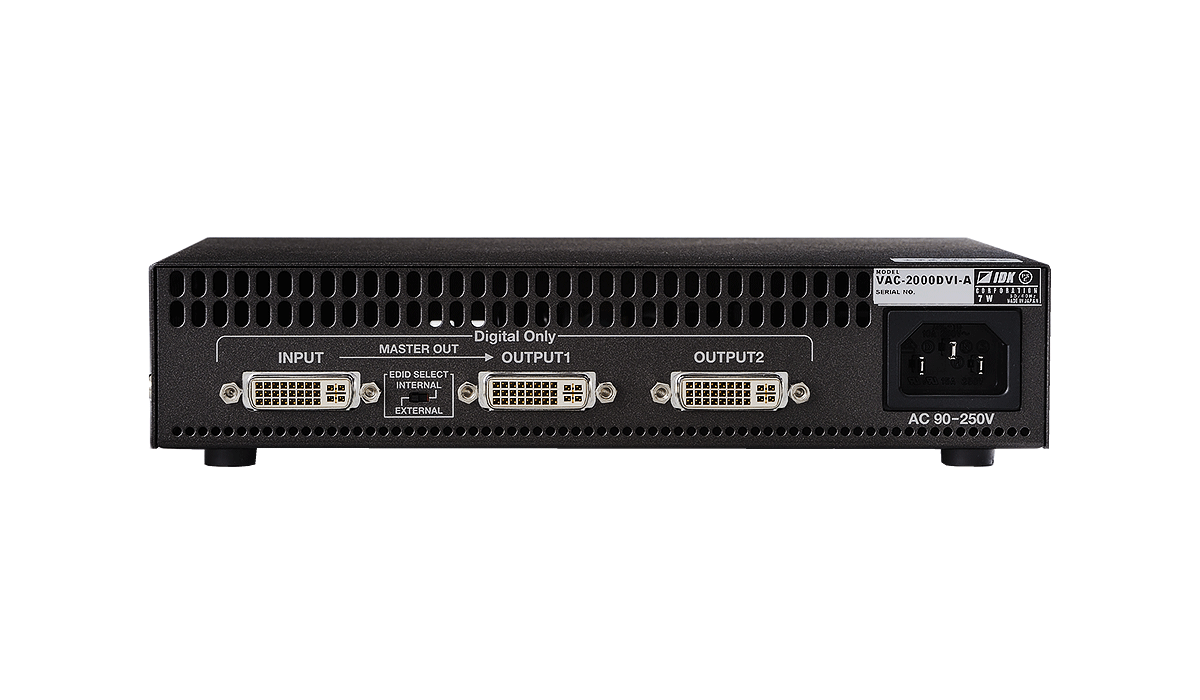

DVI分配器 VAC-2000DVI-A

販売状況 型番 標準価格
完了品 VAC-2000DVI-A
DVI信号（DVI 1.0 シングルリンク）対応DVI-Iコネクター搭載の分配器です。
DVI入力端子を持つコンピューターやモニタを変換無しで直接接続することができる専用コネクターを持った分配器です。
展示会やショールーム、多面マルチシステム等での信号分配をする際に非常に便利です。
入力側のTMDS信号を全自動でイコライジングし、ケーブルによる信号の劣化を最小限に抑えることができます。
特長
  • 映像
    • WUXGA (RB) まで対応
    • 入力ケーブル補償機能 (自動補正)
    • イコライザーマニュアル補正機能付
    • 出力ケーブル補正機能 (出力ごと)
  • その他
    • EDIDエミュレート機能
    • DDCバッファ搭載
項目内容
入力数1系統
出力数2系統
入力信号DVI 1.0 シングルリンク　　　
出力信号DVI 1.0 シングルリンク　　　
解像度VGA～WUXGA (Reduced Blanking)　
色深度24 bit
ドットクロック25 MHz ～ 165 MHz
プラグアンドプレイDDC2B　（INPUT⇔OUTPUT1間　もしくは　内蔵データ）
入出力コネクタDVI-I (29ピン)・メス　※デジタル信号のみ
入出力適合ケーブルDVIケーブル/当社指定ケーブル
（指定ケーブル以外の場合、入出力部の最大延長距離を参考に接続テストしてください）
入力部最大延長距離50　m
出力部最大延長距離15　m
その他仕様電源電圧AC ～ 90 V - 250 V、50 Hz / 60 Hz ± 3 Hz
消費電力約7 W
外形寸法210(W)x44(H)x160(D) mm (EIAハーフラック1U、突起物含まず)
質量1.0 kg
温度使用範囲：0 ℃ ～ +40 ℃
保存範囲：-20 ℃ ～ +80 ℃
湿度使用範囲：20 % ～ 90 %（ただし結露なきこと）
保存範囲：20 % ～ 90 %（ただし結露なきこと）
付属品電源コード (1.8 m)　
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 VAC-2000DVI-A Ver.1.3.0 0.2 MB PDF
ユーザーズガイド VAC-2000DVI-A Ver.2.0.1 0.6 MB PDF
外形寸法図 VAC-2000DVI-A 42.0 KB PDF
外形寸法図 VAC-2000DVI-A 42.7 KB DXF
コマ図 VAC-2000DVI-A 0.1 MB DXF/DWG
PDN VAC-2000DVI-A 0.4 MB PDF
