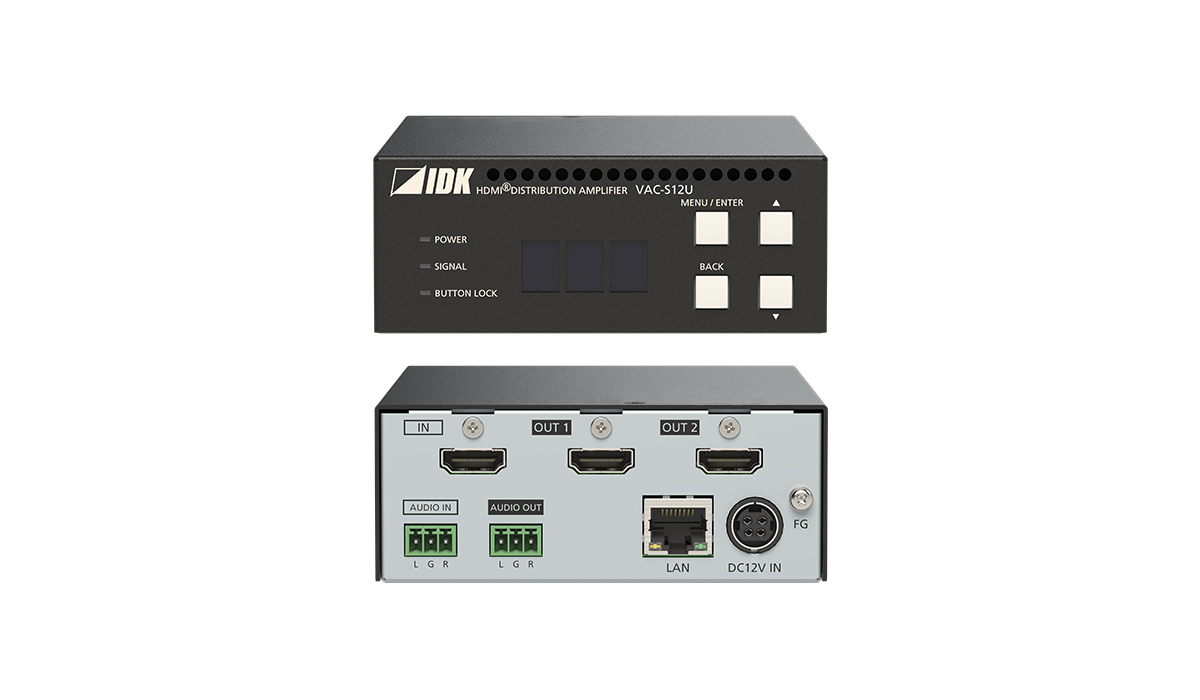

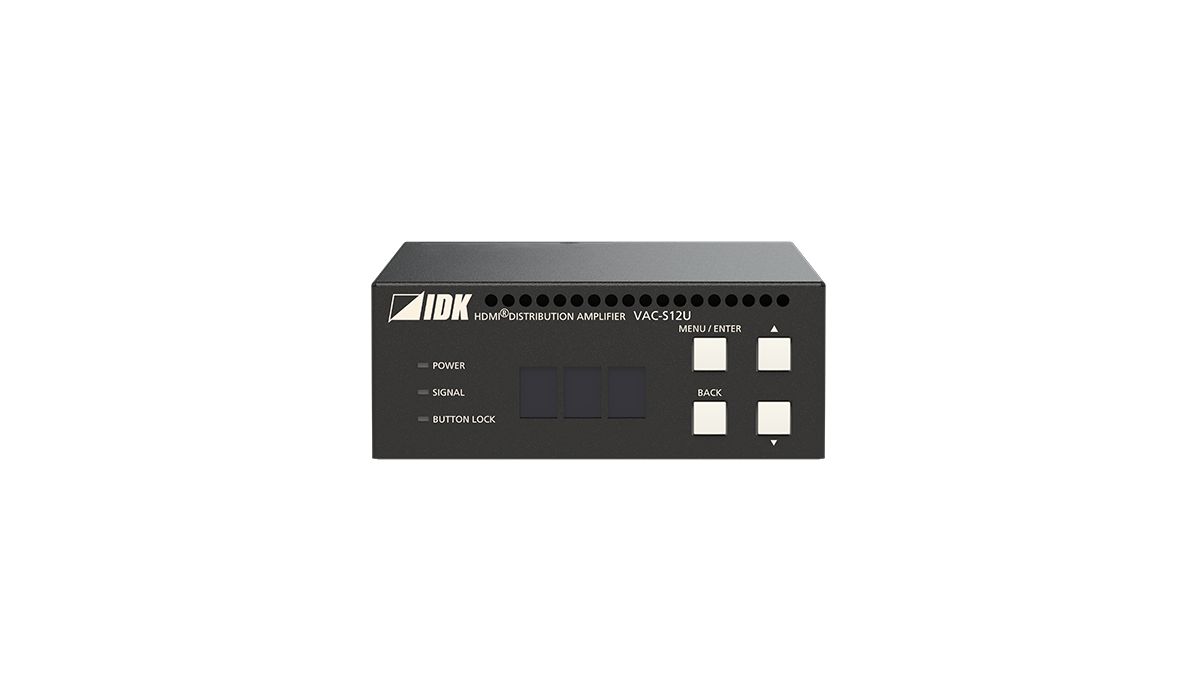

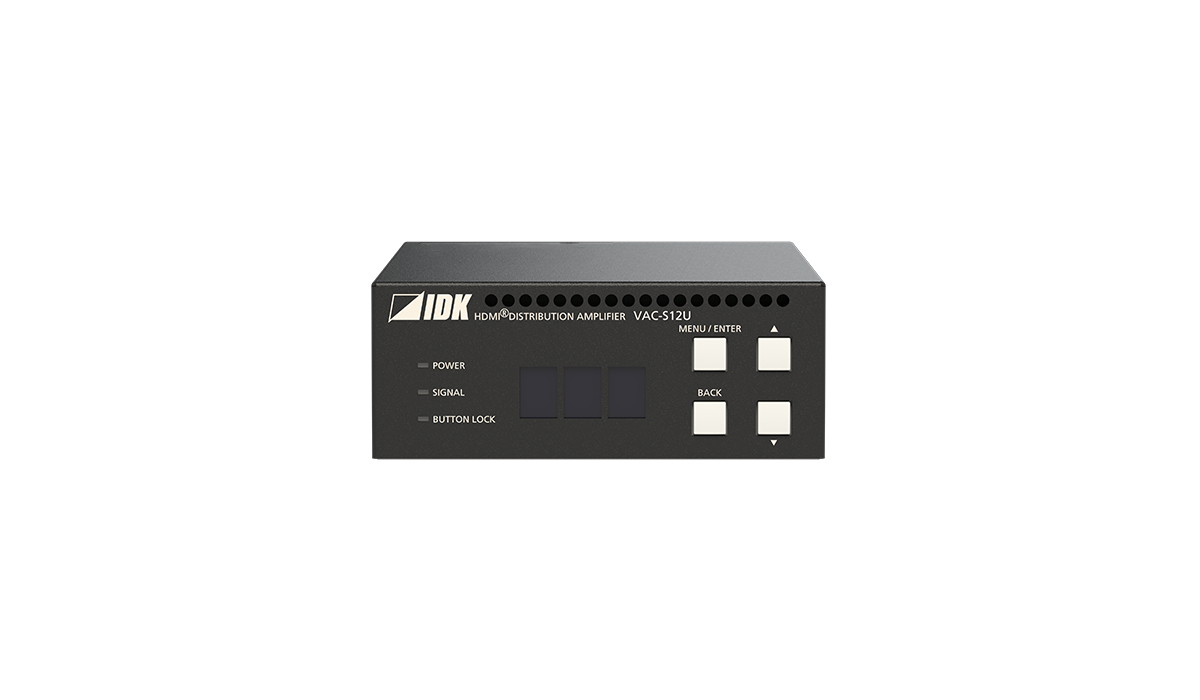

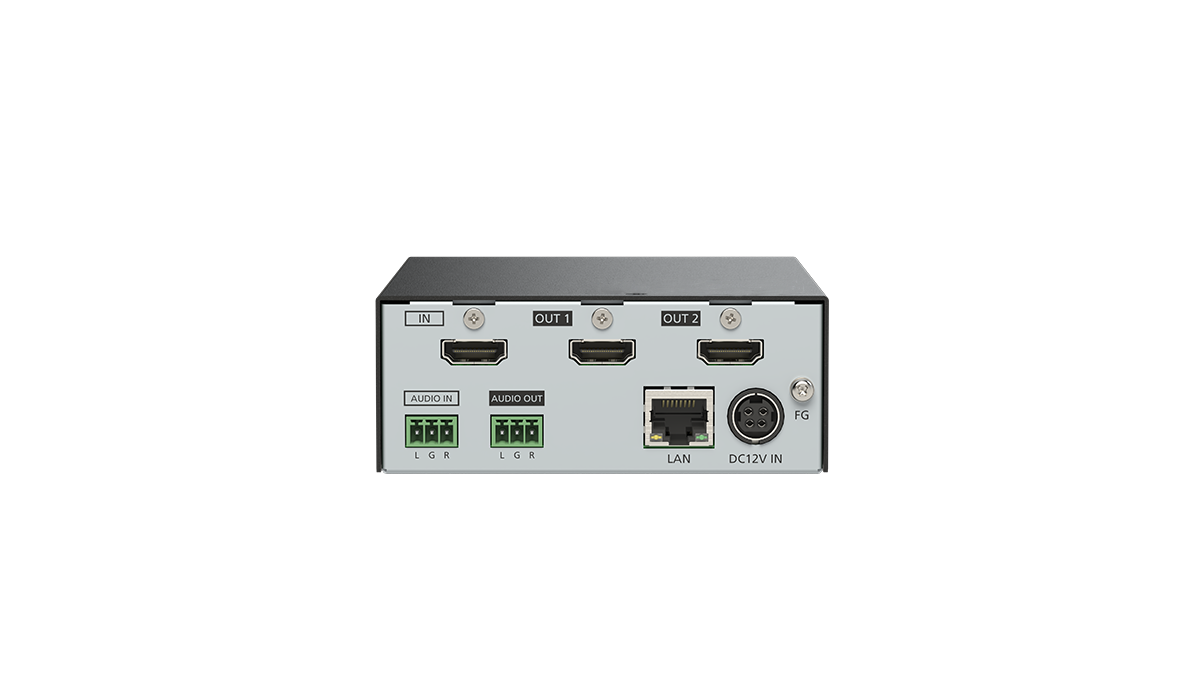

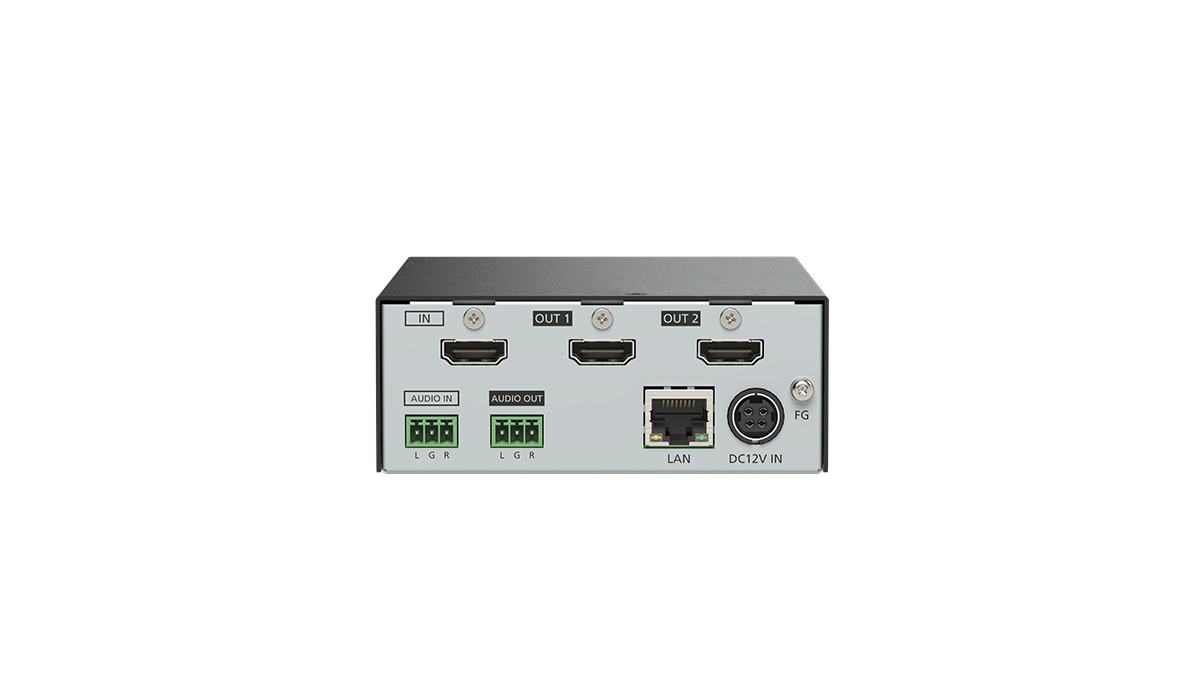

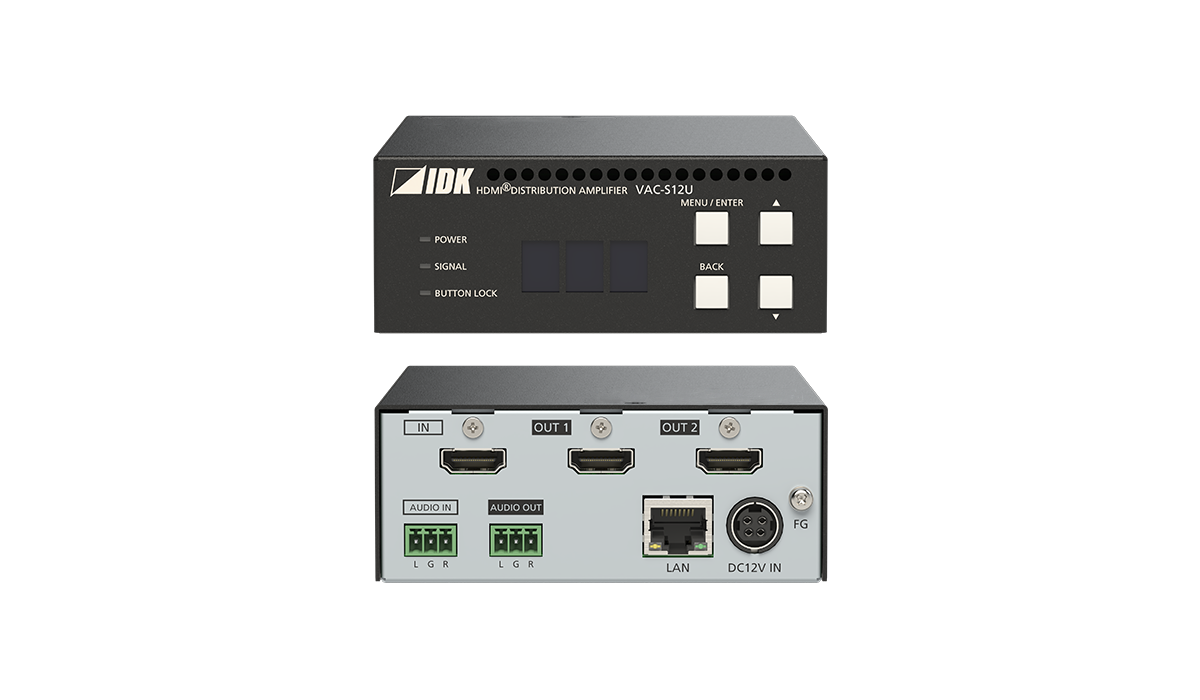

4K@60対応 HDMI分配器 VAC-S12U

  • 1入力2分配出力
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • EDID エミュレート機能
  • アナログ音声エンベッド機能
  • 音声ディエンベッド機能
  • Webブラウザから設定が可能
  • ステータスフィードバック機能 (LAN)
販売状況 型番 標準価格
販売中 VAC-S12U 68,000 円 (税抜)

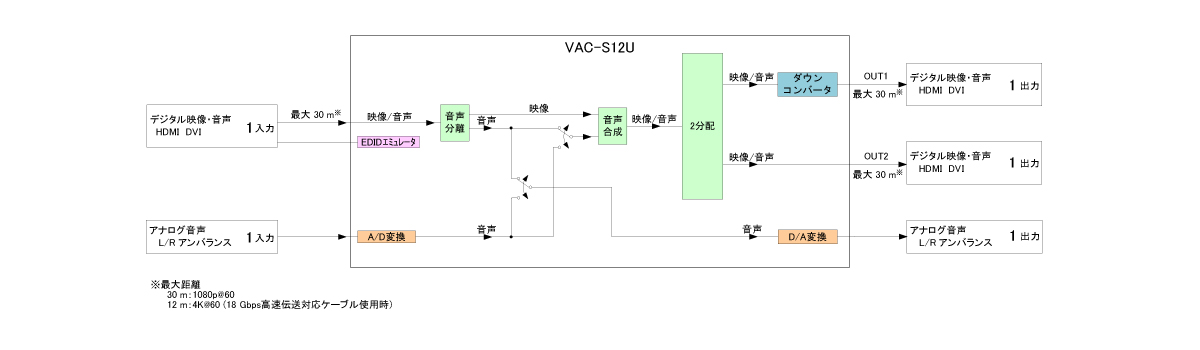

VAC-S12Uは、4K@60、HDCP 2.2に対応したHDMI信号の2分配器です。

OUT1にはダウンコンバータを搭載しています。4Kの映像信号が入力された場合、OUT1に接続されたシンク機器が4K非対応のとき、このコネクタから出力される映像は1080pに自動変換されます。
音声は、デジタル音声をアナログ音声に変換して出力することができます。また、アナログ音声をデジタル音声に変換し、HDMI信号へ入力することができます。

出力信号は、チャンネルごとにミュートとオフの設定ができます。
また、WEBブラウザからシステム上に設置されたVAC-Sシリーズの入出力信号のステータスを確認できるため、障害発生時の解析に役立ちます。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • 3D対応
    • x.v.Color対応
    • HDMIケーブル最大距離
      30 m:1080p@60
      12 m:4K@60 (18 Gbps高速伝送対応ケーブル使用時)
    • 出力ごとの映像ミュート / オフ
    • OUT1のみダウンコンバート対応 (4Kから1080pへの変換)
    • カスケード接続可能
    • アンチストーム機能
  • 音声
    • アナログ音声をHDMI信号にエンベッド可能
    • HDMIエンベッド音声をアナログ音声に出力可能
  • 制御入力
    • LAN
  • その他
    • 状態通知
    • 入出力信号ステータス表示
    • EDIDエミュレート機能 (コピー機能付)
    • DDCバッファ搭載
    • WEBブラウザ制御
    • CECはINとOUT1間でパススルー
    • コネクションリセット機能
    • ボタンロック機能
    • システムチェック機能
    • 本体ACアダプター接続部はロック機構搭載
項目内容
入力数1系統
出力数2系統
入出力信号HDMI / DVI 1.0
TMDSシングルリンク、HDCP 1.4 / 2.2
x.v.Color / 3D / HDR / CEC (INとOUT1間でパススルー)
　※ARC / HEC非対応
入出力コネクタHDMI Type A (19ピン)・メス
フォーマットVGA ～ 4K
480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K
　※4Kフォーマットは24 Hz / 25 Hz / 30 Hz / 50 Hz (4:4:4) / 60 Hz (4:4:4) まで対応
色深度24 bit、30 bit、36 bit Deep Color ※4K@50 / 59.94 / 60のRGB / YCbCr 4:4:4は24 bit対応
ドットクロック25 MHz ～ 600 MHz
TMDSクロック25 MHz ～ 300 MHz
TMDSデータレート0.75 Gbps ～ 18 Gbps
プラグアンドプレイDDC2B対応 (内蔵EDID / モニタからコピーしたEDID / 接続したモニタのEDIDの中から選択可能)
　※内蔵EDIDは最大解像度を選択可能
デジタル音声入出力マルチチャンネルリニアPCM 最大8チャンネル
サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit
基準レベル：-20 dBFS、最大入出力レベル：0 dBFS
アナログ音声入力1系統
ステレオL/R アンバランス信号
入力インピーダンス：24k Ω、基準レベル：-10 dBu、最大入力レベル：+10 dBu
コネクタ：ターミナルブロック (3ピン)
アナログ音声出力1系統
ステレオL/R アンバランス信号
出力インピーダンス：50 Ω、基準レベル：-10 dBu、最大出力レベル：+10 dBu
コネクタ：ターミナルブロック (3ピン)
ケーブル 最大距離デジタル入力部30 m (1080p@60)、12 m (4K@60)
デジタル出力部30 m (1080p@60)、12 m (4K@60)
外部制御LAN1系統 RJ-45コネクタ 10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
機能WEBブラウザ制御、アンチストーム、コネクションリセット、ボタンロック、
OUT1のみダウンコンバート対応 (4Kから1080pへの変換)、状態通知、
出力ごとの映像ミュート / オフ、入出力信号ステータス表示、システムチェック
その他仕様ACアダプタ入力：AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
出力：DC 12 V 3 A 36.0 W (専用ACアダプタ付属)
消費電力6 W
外形寸法106 (W) × 42 (H) × 150 (D) mm (クォーターラックサイズ、突起物含まず)
質量0.6 kg
温度使用範囲：0 °C ～ +40 °C
保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品ロック付きDINプラグACアダプタ (1.2 m)、ケーブル固定ブラケット×3、結束バンド×3、
ターミナルブロック (3ピン)×2
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 VAC-S12U Ver.2.0.0 0.4 MB PDF
設置ガイド VAC-S12U Ver.2.0.0 0.6 MB PDF
ユーザーズガイド VAC-S12U Ver.2.0.0 2.1 MB PDF
コマンドガイド VAC-S12U Ver.2.0.0 1.0 MB PDF
外形寸法図 VAC-S12U 1.0 MB PDF
外形寸法図 VAC-S12U 0.5 MB DXF
外形寸法図 VAC-S12U ACアダプター 0.1 MB PDF
コマ図 VAC-S12U 0.3 MB DXF/DWG
