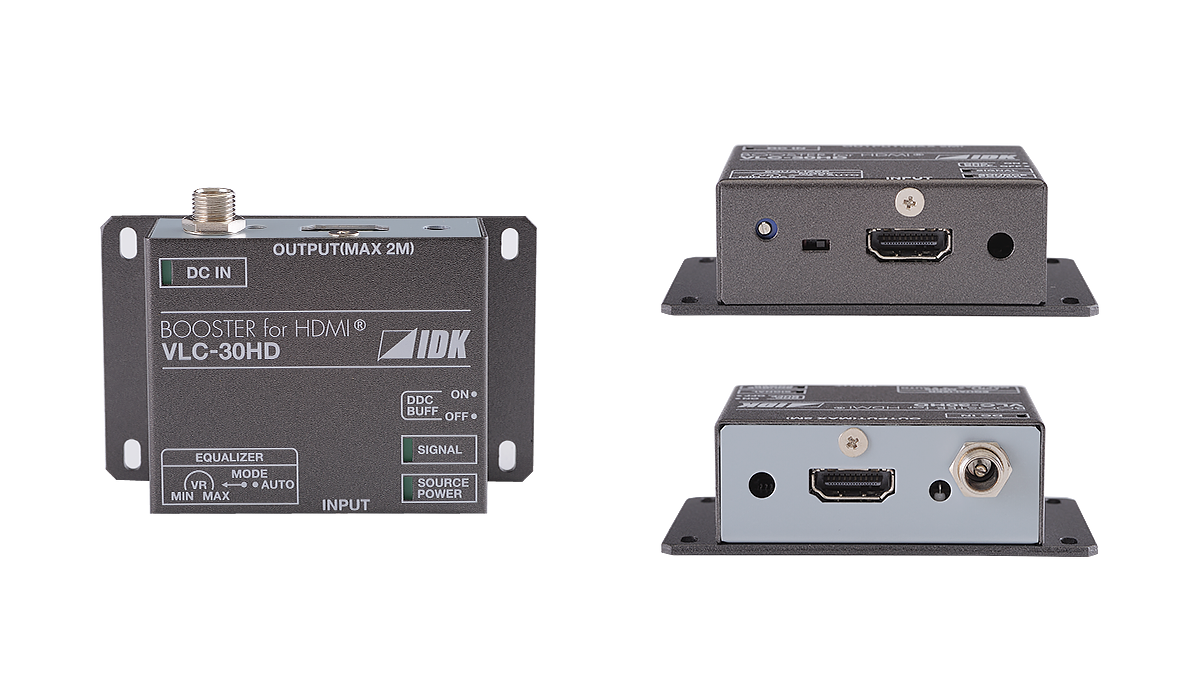

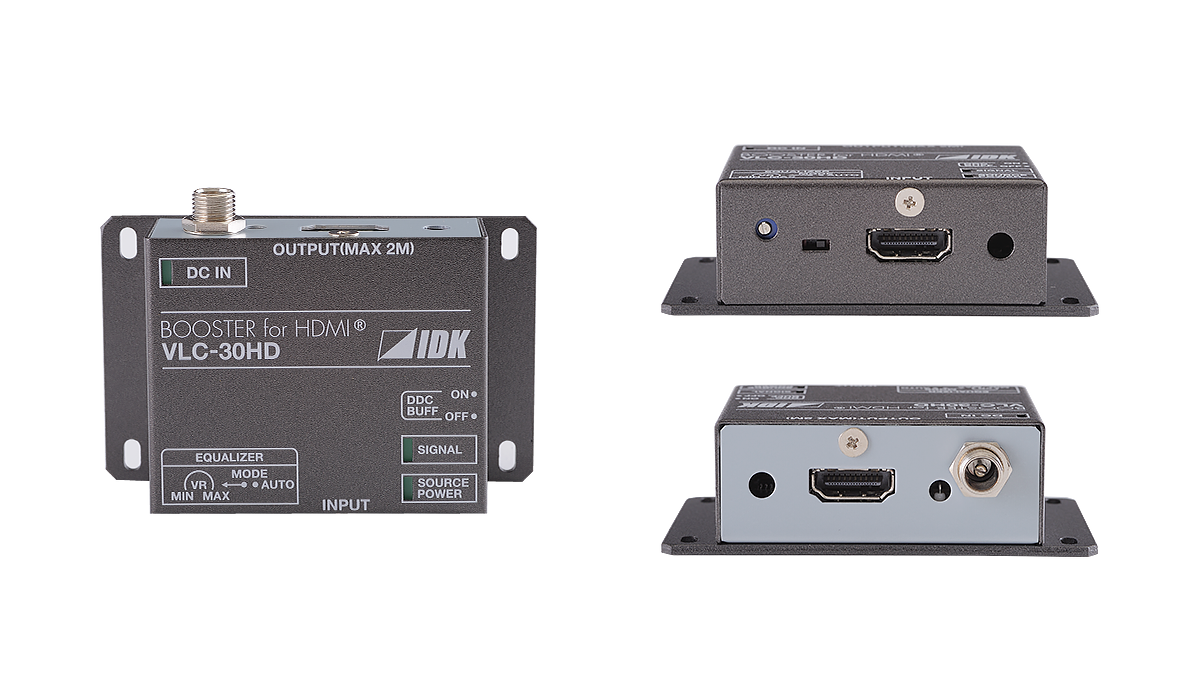

HDMIケーブル補償器 VLC-30HD
- 最大1080p/WUXGA(RB)
- HDCP 1.4 (パススルー)
- 最大延長50 m
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 販売中 | VLC-30HD | 28,000 円 (税抜) |
シンク機器側に設置するタイプのHDMI Deep Color対応のケーブル補償器です。
入力側のTMDS信号のイコライジングを行い、長距離延長による信号の劣化を最小限に抑えることができます。
入力側のTMDS信号のイコライジングを行い、長距離延長による信号の劣化を最小限に抑えることができます。
特長
| 項目 | 内容 | |
|---|---|---|
| 入力数 | 1系統 | |
| 出力数 | 1系統 | |
| 入出力信号 | HDMI、TMDSシングルリンク HDCP対応 (パススルー)、 CEC対応 (パススルー) |
|
| 対応フォーマット | VGA ～ WUXGA ※WUXGAはReduced Blankingのみ対応しています 480i / 480p / 576i / 576p / 720p / 1080i / 1080p |
|
| 色深度 | 24 bit、30 bit、36 bit Deep Color | |
| ドットクロック | 25 MHz ～ 165 MHz | |
| TMDSクロック | 25 MHz ～ 225 MHz | |
| 入出力コネクタ | HDMI TypeA (19ピン)・メス | |
| 入力部最大延長距離 | 50 m | |
| 出力部最大距離 | 2 m | |
| その他仕様 | ACアダプター | 入力 ： AC ～ 100 V - 240 V ±10 %、50 Hz / 60 Hz ± 3 Hz 出力 ： DC 5 V 2 A 10.0 W (専用ACアダプター付属） |
| 消費電力 | 約2 W | |
| 外形寸法 | 80(W)×23(H)×50(D) mm (突起物含まず) | |
| 質量 | 0.2 kg | |
| 温度 | 使用範囲 ： 0 ℃ ～ +40 ℃ 保存範囲 ： -20 ℃ ～ +80 ℃ |
|
| 湿度 | 使用範囲 ： 20 ％ ～ 90 ％ (ただし結露なきこと) 保存範囲 ： 20 ％ ～ 90 ％ (ただし結露なきこと) |
|
| 付属品 | ネジ式ロック付きACアダプター (1.5 m)、固定用プレート、ケーブル固定ブラケット×2、結束バンド×2 | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
製品に関するお問い合わせはこちら
製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
概要
仕様 [PDF]

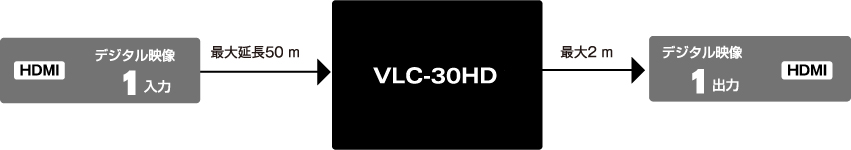

接続図
ダウンロード
オプション
シンク機器側に設置するタイプのHDMI Deep Color対応のケーブル補償器です。
入力側のTMDS信号のイコライジングを行い、長距離延長による信号の劣化を最小限に抑えることができます。
入力側のTMDS信号のイコライジングを行い、長距離延長による信号の劣化を最小限に抑えることができます。
特長
- 映像
- 最大解像度 WUXGA (RB)、1080p
- HDCP対応 (パススルー)
- Deep Color対応
- デジタルケーブル補償機能
入力 最大 50 m - イコライザー自動補償機能
- イコライザーマニュアル補正機能付
- ソース機器のHDMIコネクターから電力を供給するため電源が不要
- その他
- CEC対応 (パススルー)
- DDCバッファ搭載
- 入力信号到達確認用LED付
- 本体ACアダプター接続部はロック機構搭載
- 専用固定プレート付
技術資料
- 仕様書(PDF) VLC-30HD
- 設置ガイド(PDF) VLC-30HD
- ユーザーズガイド(PDF) VLC-30HD
- 外形寸法図(PDF) VLC-30HD
- 外形寸法図(DXF) VLC-30HD
- 外形寸法図(PDF) VLC-30HD ACアダプター
- コマ図(DXF/DWG) VLC-30HD
