ビデオ切換・オーディオ調整・システム制御を
備えたオールインワンスイッチャー
「直観的な操作」と「シンプルなプレゼンテーション」を実現
MSD-701AMP
備えたオールインワンスイッチャー
MSD-701AMP

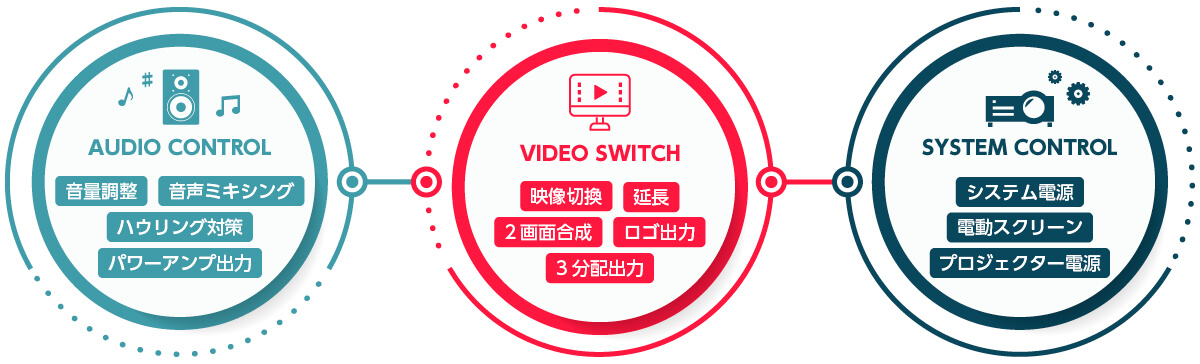

CONCEPT
導入費用を抑えたシステムを実現
シンプルな機器構成なのに、映像だけでなく、オーディオミキサー、DSP、パワーアンプを内蔵しており音響システムもサポート。
電動スクリーンやプロジェクターの電源など、AV機器の制御にも対応したオールインワンモデルです。
IDKのオールインワンスイッチャー
MSD-701AMPのできること

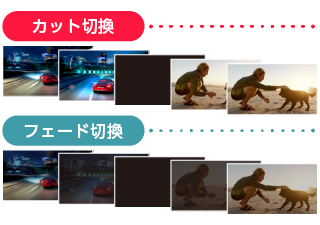

スムーズな映像切換
※MSDシリーズの画面切換は黒映像を挟みます

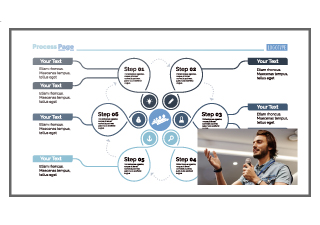

プレゼンターと
資料映像を合成する

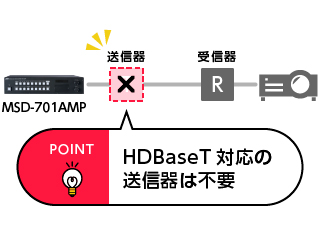

HDMIビデオを延長

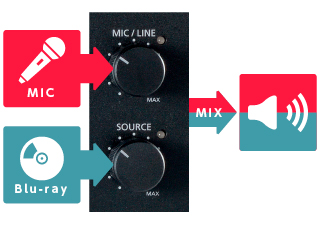

マイク音量と資料映像の
音量を調整する

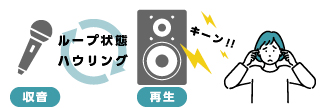

遠隔会議の音の
ループを防止する
スピーカーの音をマイクが拾うことで発生する "不快なハウリング" を自動で抑制する "フィードバックサプレッサー" を搭載。

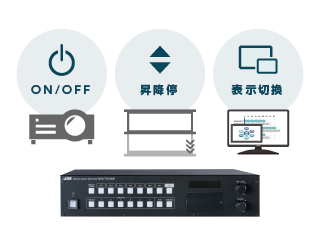

プロジェクターや
電動スクリーンを制御する
リモート端子を活用したシステム運用
| ① | IN1 | 外部キースイッチより本体電源ONとスタンバイをコントロール | |
|---|---|---|---|
| ② | IN2 | 非常放送用遮断信号用 | |
| ③ | OUT | N.C. | ノーマリークローズ（常時閉） |
| COM | |||
| N.O | ノーマリーオープン（常時開） | ||
| ④ | 電圧出力 DC12V | ||

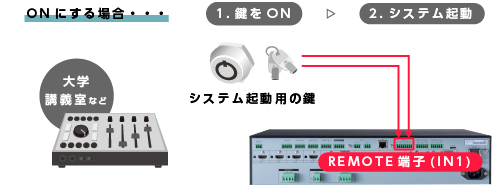

REMOTE IN1
物理的な鍵からAVシステムを起動
キースイッチを使用して、AVシステムの電源を起動させます。
REMOTE IN1端子に鍵を接続して、鍵をONにすると、システムを起動させることができます。

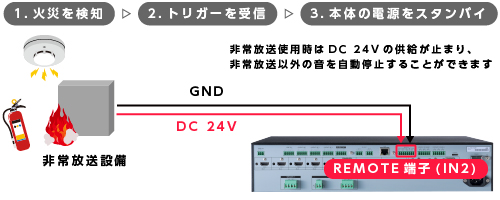

REMOTE IN2
非常放送と連携
カットリレーにより、非常放送設備からのトリガーを検知して、本体の電源をスタンバイ状態にします。
自動火災報知設備や非常警備設備の地区音響装置の作動と連動して、非常放送以外の音を自動停止することができます。

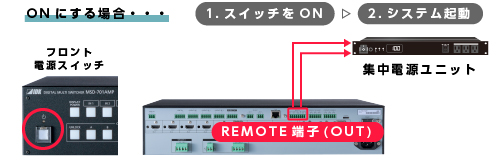

REMOTE OUT
本体電源スイッチからAVシステムを起動
REMOTE OUT端子はフロント電源スイッチに連動しているので、外部機器のON/OFFをすることができます。

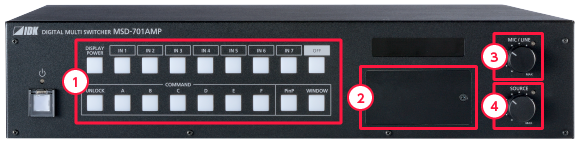

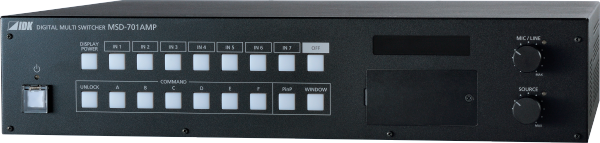

洗練されたインターフェイス
- 入力選択スイッチ
- メニューキー
フタの内部にメニューキーがあります
- マイクボリューム
- ソースボリューム

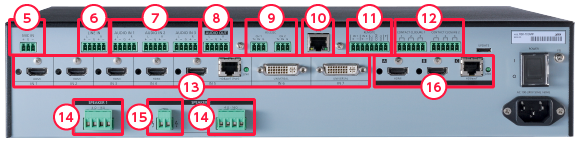

- マイク入力（1系統）
- ライン入力（1系統）
- オーディオ入力（3系統）
- オーディオ出力（1系統）
- RS-232C（2系統）
- LAN（1系統）
- REMOTE端子
IN / OUT - 接点出力（6系統）
- 映像入力
HDMI（4系統）
HDMI or HDBaseT（1系統）
DVI / HDMI or アナログ（2系統） - スピーカー出力（1系統）
100W + 100W ローインピーダンス - スピーカー出力（1系統）
50W ハイインピーダンス - 映像出力 3分配
HDMI（2系統）
HDBaseT（1系統）

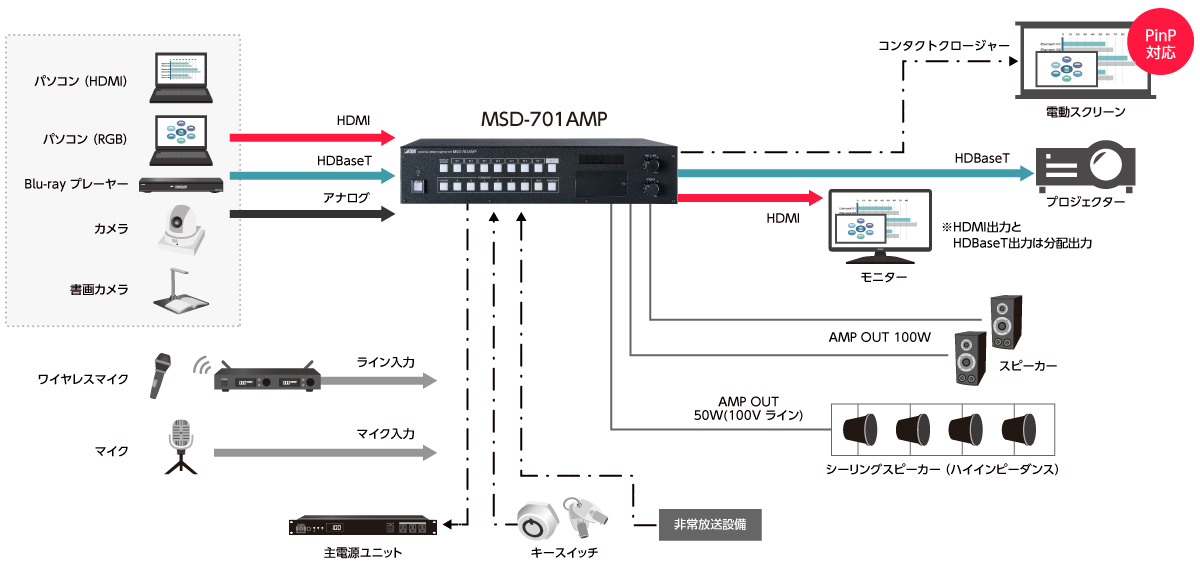

システム接続例

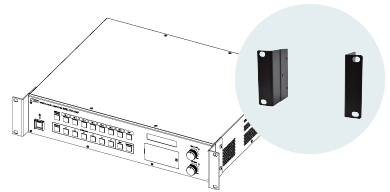

オプション金具
フロントボリュームのつまみが気になる場合に…！

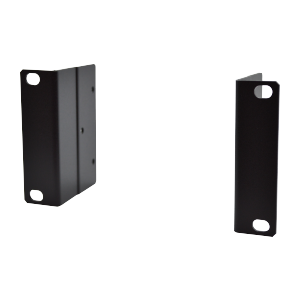

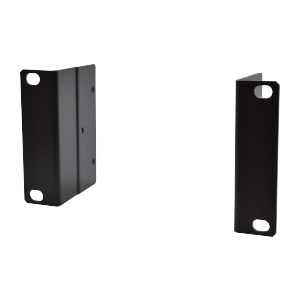

オフセットラックマウント金具
RM-OFS220
フロントボリュームのつまみ部分が、収納ラック扉に干渉する場合は、オフセットマウント金具 (オプション)をご使用ください。

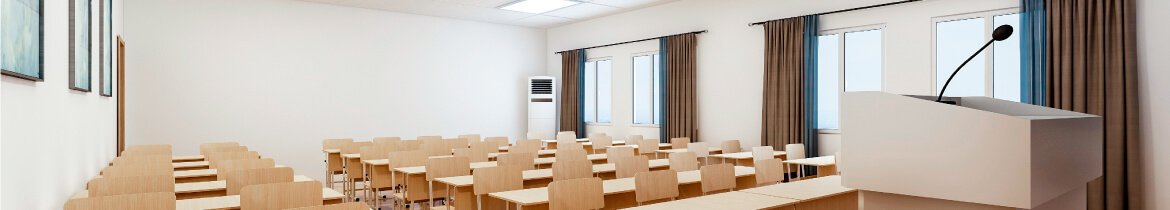

Case Example
