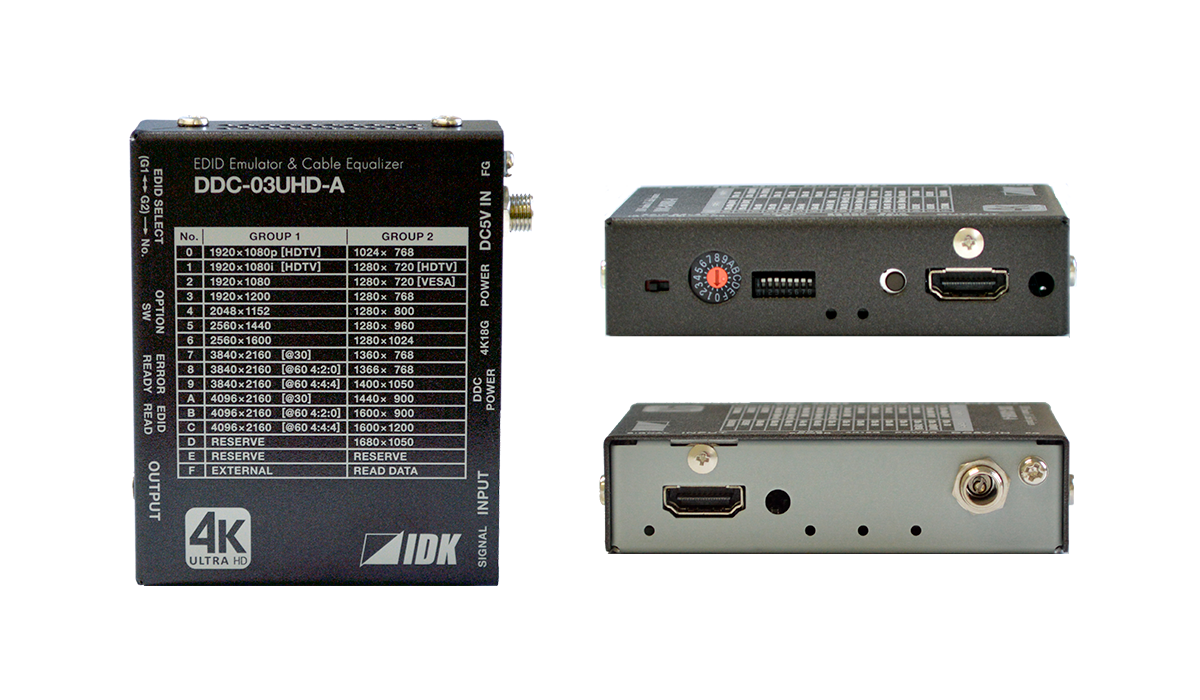

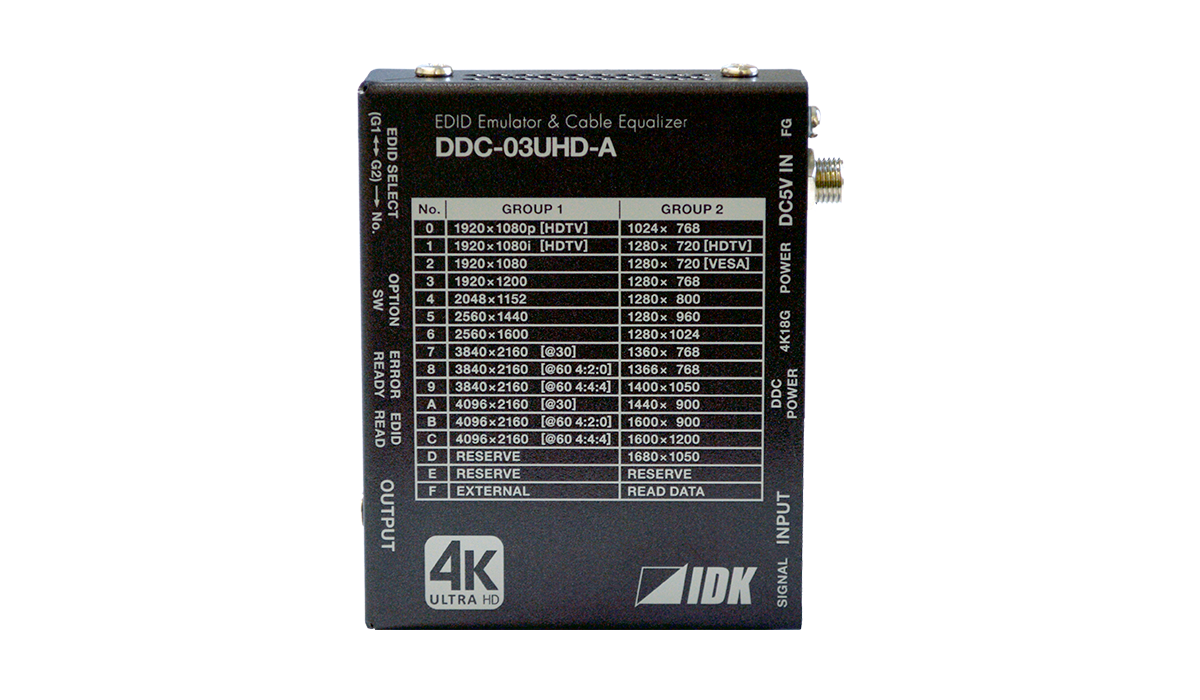

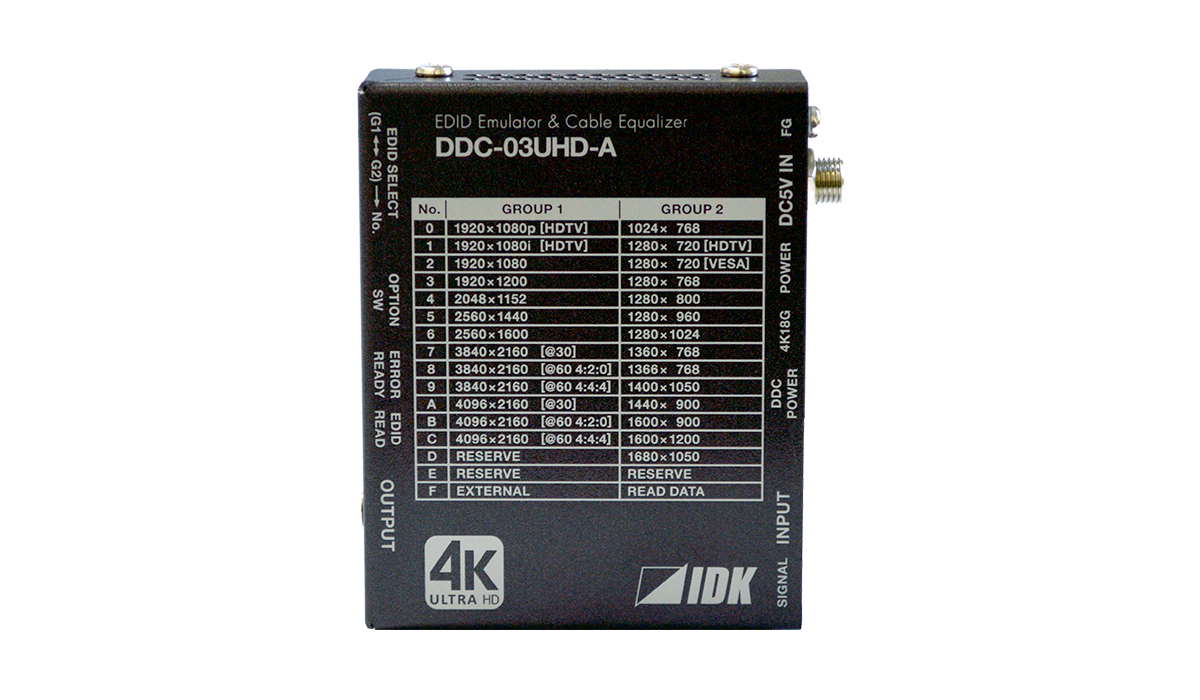

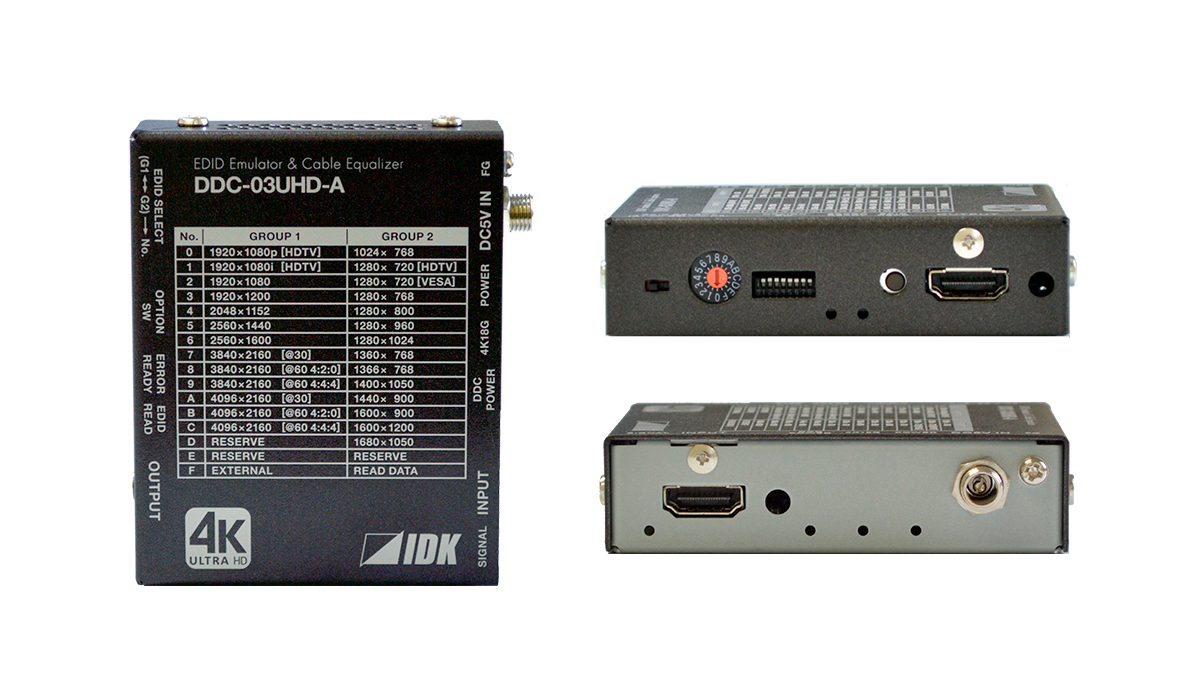

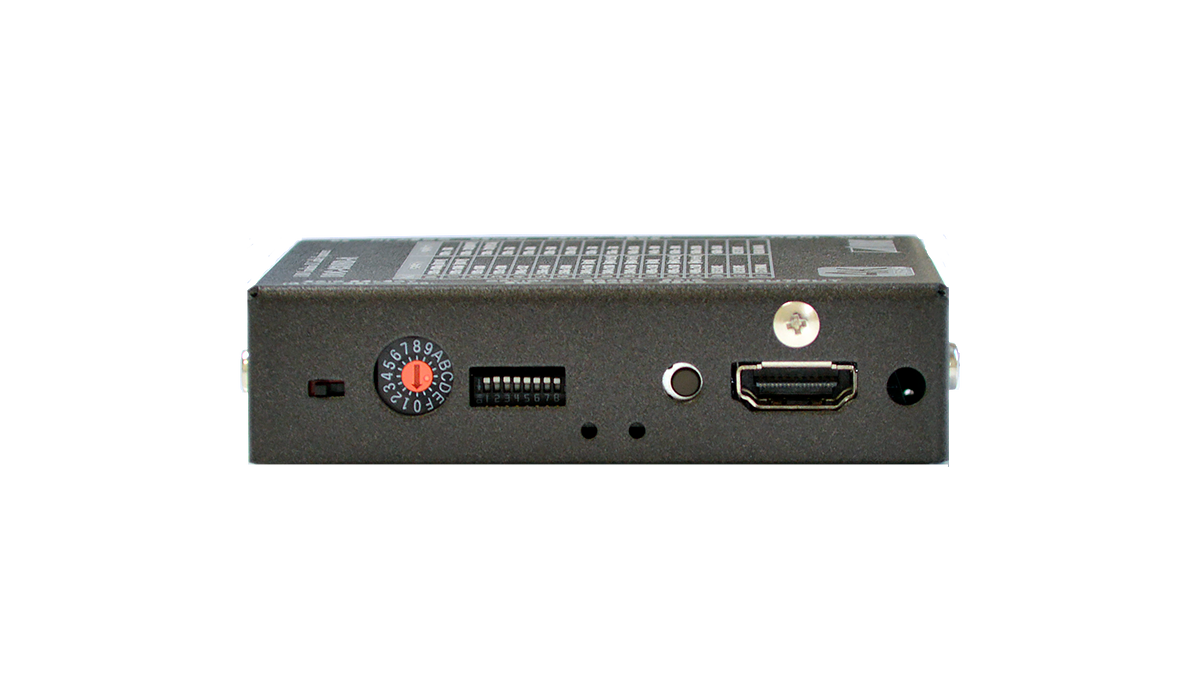

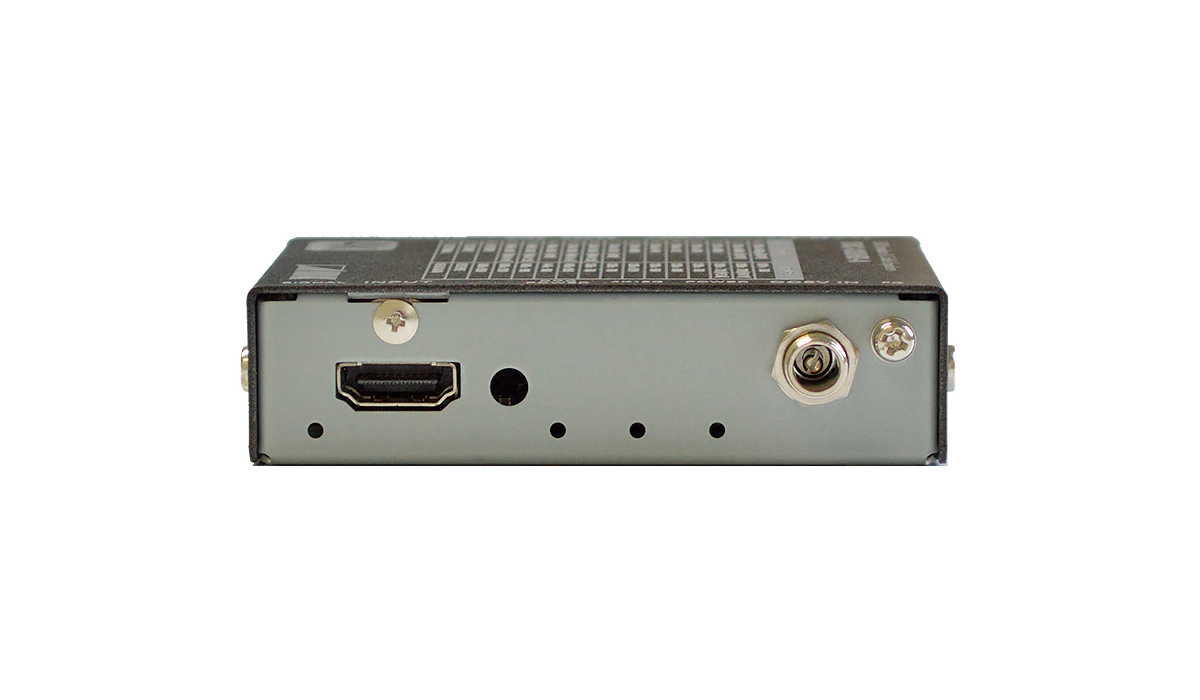

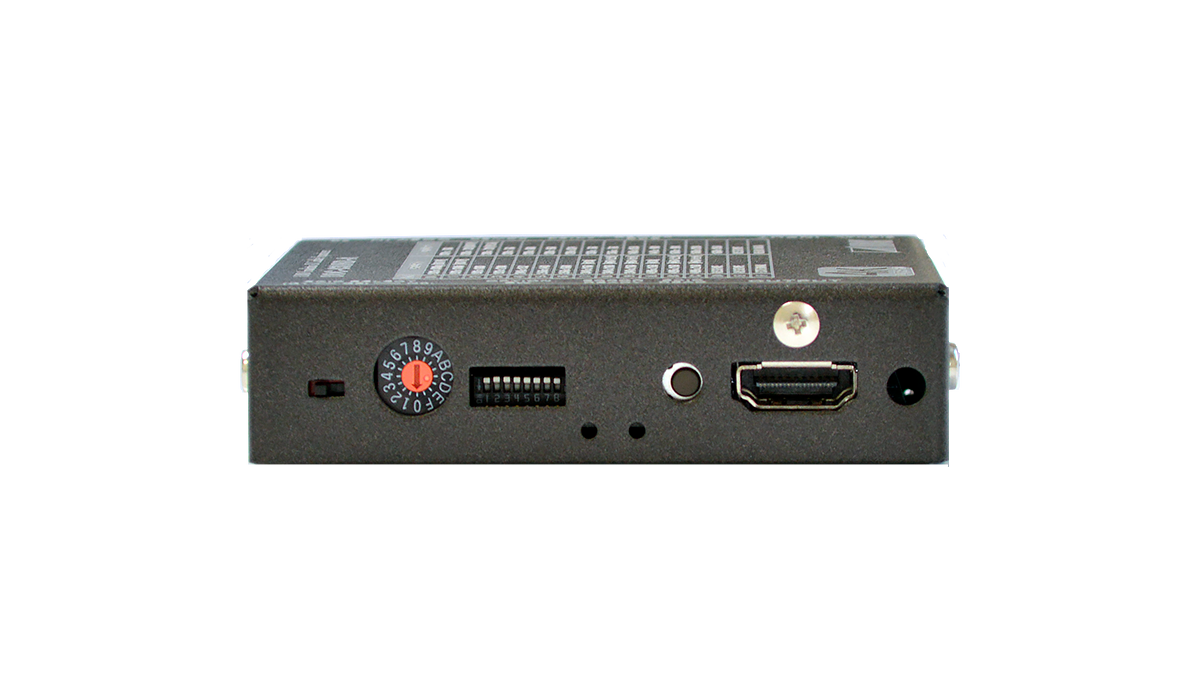

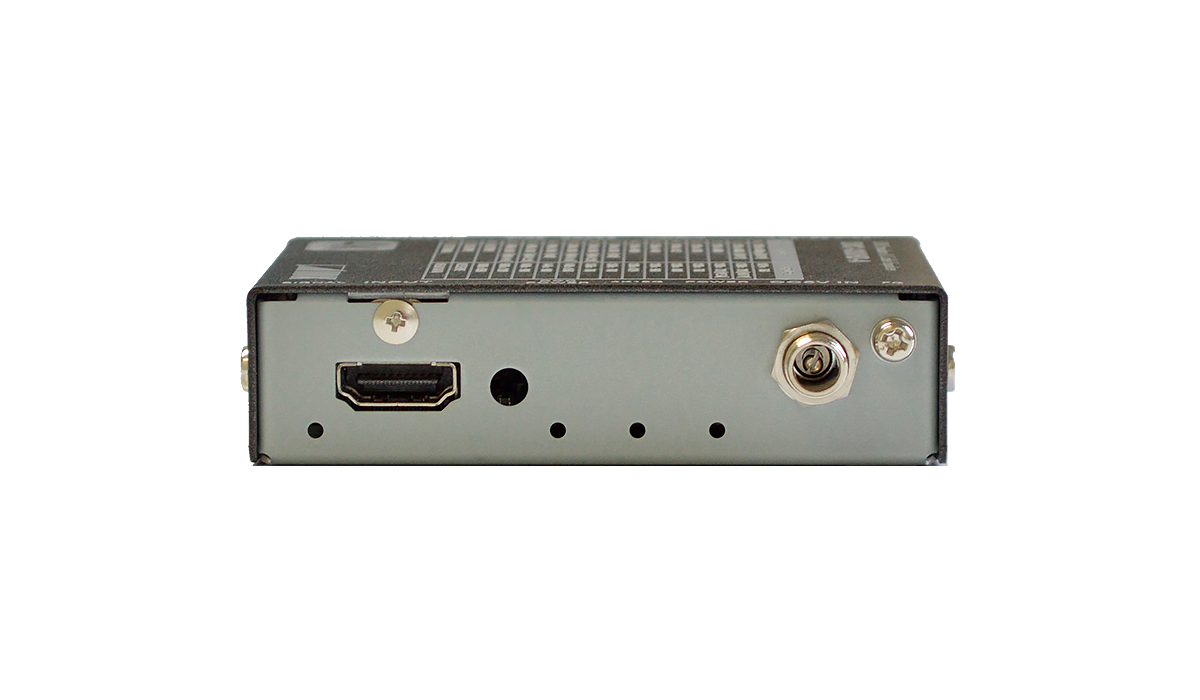

4K@60対応 HDMI EDIDエミュレーター DDC-03UHD-A
- 最大4K@60 (4:4:4)
- HDCP 1.4/2.2 (パススルー)
- 入力最大延長12 m: 4K@60 (4:4:4)
- 出力最大延長8 m: 4K@60 (4:4:4)
- 入力最大延長30 m: 1080p
- 出力最大延長20 m: 1080p
- EDID エミュレート機能
| 販売状況 | 型番 | 標準価格 |
|---|---|---|
| 完了品 | DDC-03UHD-A |
解像度4K@60、HDCP 2.2に対応した高機能EDIDエミュレーションバッファです。
EDIDデータを内蔵し、パソコンとモニタ間のプラグアンドプレイに対応しています。また、入力部のケーブル補償機能と、伝送路によって劣化した入力デジタル信号を再構築するCDR (クロックデータリカバリ) を搭載し、映像信号を長距離伝送できます。
EDIDデータを内蔵し、パソコンとモニタ間のプラグアンドプレイに対応しています。また、入力部のケーブル補償機能と、伝送路によって劣化した入力デジタル信号を再構築するCDR (クロックデータリカバリ) を搭載し、映像信号を長距離伝送できます。
特長
| 項目 | 内容 | |
|---|---|---|
| 入力数 | 1系統 | |
| 出力数 | 1系統 | |
| 入出力信号 | HDMI / DVI 1.0 TMDSシングルリンク、HDCP 1.4 / 2.2 対応 (パススルー) CEC対応 (パススルー)、HDR対応、3D対応、x.v.Color対応 ケーブル補償機能搭載 (入力部) 、EDIDエミュレート機能搭載 |
|
| 入出力コネクタ | HDMI Type A (19ピン)・メス | |
| 対応フォーマット | VGA ～ 4K 480i / 480p / 576i / 576p / 720p / 1080i / 1080p / 4K (4K@60 (4:4:4) まで対応) |
|
| 色深度 | 24 bit、30 bit、36 bit Deep Color | |
| ドットクロック | 25 MHz ～ 600 MHz | |
| TMDSクロック | 25 MHz ～ 300 MHz | |
| TMDSデータレート | 0.75 Gbps ～ 18 Gbps | |
| プラグアンドプレイ | DDC2B対応 (内蔵EDID / モニターからコピーしたEDID / 接続したモニターのEDIDの中から選択可能) ※内蔵EDIDは最大解像度を選択可能です (参照：内蔵解像度) |
|
| デジタル音声入出力 | マルチチャンネルリニアPCM 最大 8 チャンネル サンプリング周波数：32 kHz ～ 192 kHz、量子化ビット数：16 bit ～ 24 bit |
|
| ケーブル最大距離 | デジタル入力部 | 30 m (1080p@60)、12 m (4K@60) |
| デジタル出力部 | 20 m (1080p@60)、8 m (4K@60) | |
| 機能 | 音声入力の許可 / 禁止、DDCバッファ搭載、HDCP入力の許可 / 禁止、コネクションリセットパススルー | |
| その他仕様 | ACアダプター | 入力：AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz 出力：DC 5 V 2 A 10.0 W (専用ACアダプター付属) |
| 消費電力 | 約2 W | |
| 外形寸法 | 88 (W) × 23 (H) × 70 (D) mm (突起物含まず) | |
| 質量 | 0.2 kg | |
| 温度 | 使用範囲：0 °C ～ +40 °C 保存範囲：-20 °C ～ +80 °C |
|
| 湿度 | 使用範囲：20 % ～ 90 % (ただし結露なきこと) 保存範囲：20 % ～ 90 % (ただし結露なきこと) |
|
| 付属品 | ネジ式ロック付きACアダプター (1.5 m)、ケーブル固定ブラケット×2、結束バンド×2 | |
| オプション | 固定用プレート (FP-100) | |
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
概要
仕様 [PDF]

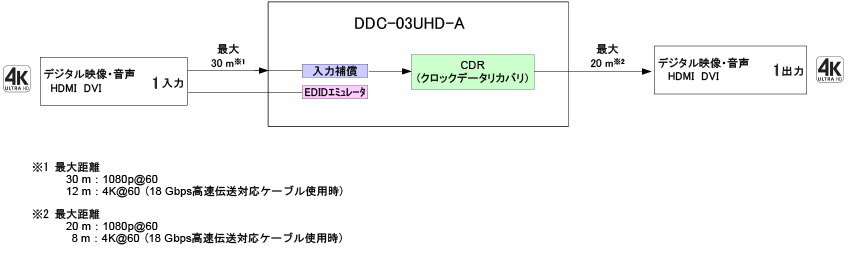

接続図
ダウンロード
オプション シリーズ製品 後継/代替機種
解像度4K@60、HDCP 2.2に対応した高機能EDIDエミュレーションバッファです。
EDIDデータを内蔵し、パソコンとモニタ間のプラグアンドプレイに対応しています。また、入力部のケーブル補償機能と、伝送路によって劣化した入力デジタル信号を再構築するCDR (クロックデータリカバリ) を搭載し、映像信号を長距離伝送できます。
EDIDデータを内蔵し、パソコンとモニタ間のプラグアンドプレイに対応しています。また、入力部のケーブル補償機能と、伝送路によって劣化した入力デジタル信号を再構築するCDR (クロックデータリカバリ) を搭載し、映像信号を長距離伝送できます。
特長
- 映像
- 最大解像度 4K@60 (4:4:4)
- HDCP 1.4 / 2.2対応 (パススルー)
- HDR対応
- 3D対応
- x.v.Color対応
- ケーブル最大距離
1080p@60 :30 m
4K@60 :12 m (18 Gbps 高速伝送対応ケーブル使用時)
- 音声
- 音声入力の許可 / 禁止機能
- その他
- EDIDエミュレート機能 (コピー機能付)
- CEC対応 (パススルー)
- DDCバッファ搭載
- HDCP入力の許可 / 禁止機能
- コネクションリセットパススルー機能
- 本体ACアダプター接続部はロック機構搭載
