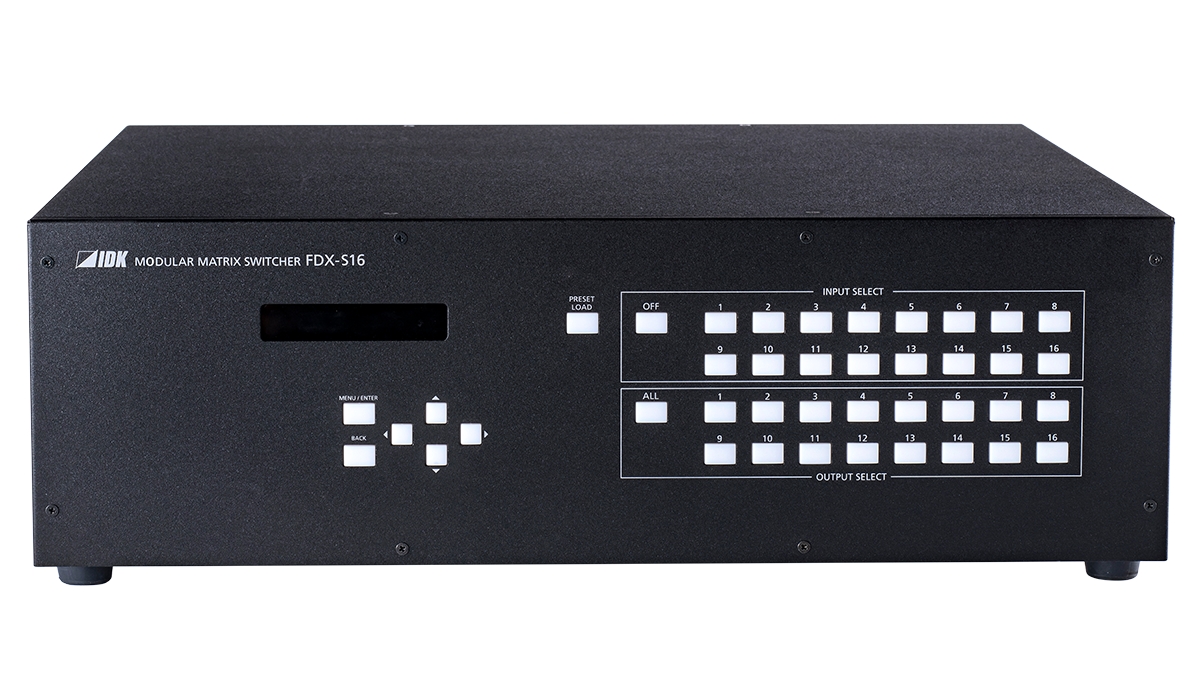

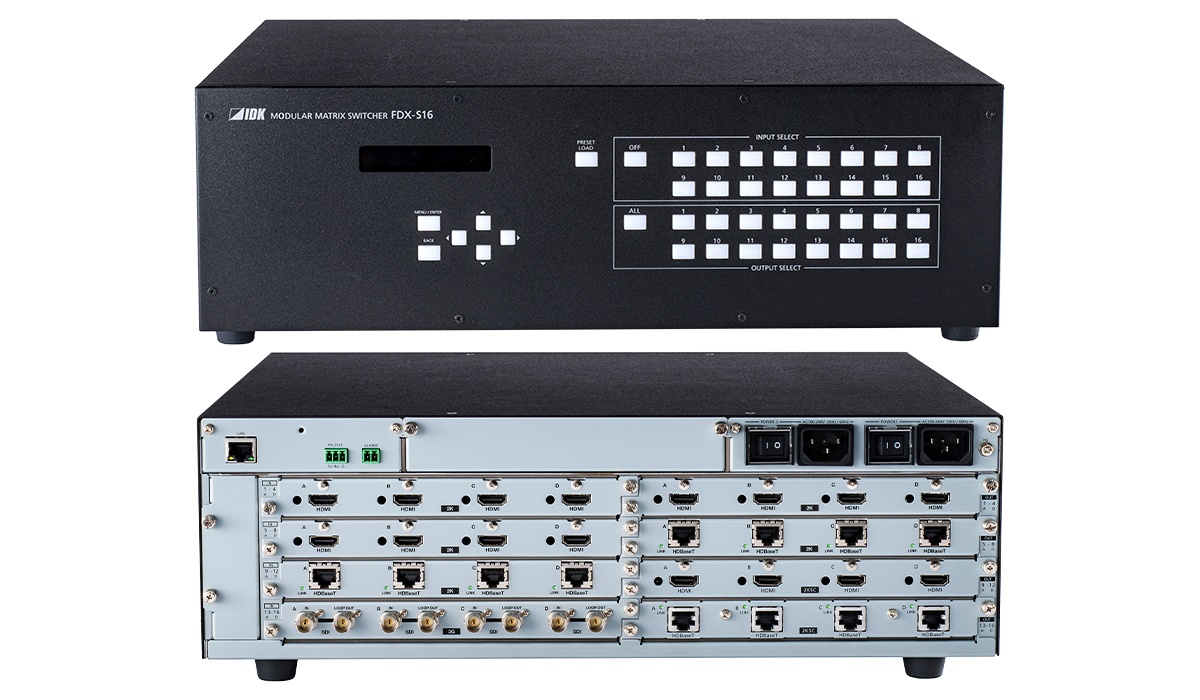

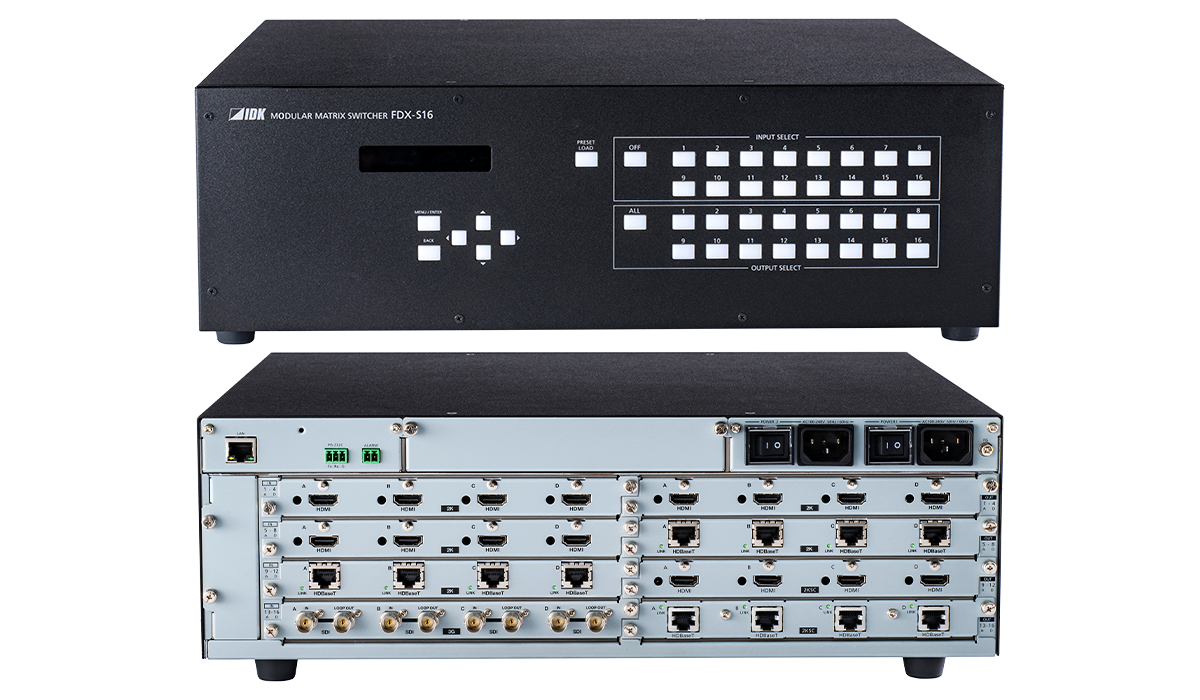

4K@30対応 モジュラー型マトリクススイッチャー FDX-S16

  • 最大16入力 (入力ボード最大4枚実装)
  • 最大16出力 (出力ボード最大4枚実装)
  • 最大4K@30
  • HDCP 1.4
  • 各種信号に合わせて入出力ボードを自由に選択可能
  • ビデオウォールを構築可能
  • アナログ/Dante音声入出力ボード搭載可能
販売状況 型番 概要 標準価格
完了品 FDX-S16 筐体
スロットボード・電源二重化ユニット
完了品 FDX-SIV4H FDX-Sシリーズ用 入力ボード: 4入力 4K@30対応 HDMI入力ボード
完了品 FDX-SIV4T FDX-Sシリーズ用 入力ボード: 4入力 4K@30対応 HDBaseT入力ボード
販売中 FDX-SIV4S FDX-Sシリーズ用 入力ボード: 4入力 3G/HD/SD-SDI対応 SDI入力ボード 220,000 円 (税抜)
完了品 FDX-SOV4H FDX-Sシリーズ用 出力ボード: 4出力 4K@30対応 HDMI出力ボード
完了品 FDX-SOV4T FDX-Sシリーズ用 出力ボード: 4出力 4K@30対応 HDBaseT出力ボード
販売中 FDX-SOV4HS FDX-Sシリーズ用 出力ボード: 4出力 1080p対応 HDMI出力スキャンコンバーターボード 200,000 円 (税抜)
販売中 FDX-SOV4TS FDX-Sシリーズ用 出力ボード: 4出力 1080p対応 HDBaseT出力スキャンコンバーターボード 300,000 円 (税抜)
販売中 FDX-SAB4A FDX-Sシリーズ用 オーディオボード: 4入力4出力 アナログオーディオボード 100,000 円 (税抜)
販売中 FDX-SOA12A FDX-Sシリーズ用 オーディオボード: 12出力 アナログオーディオボード 150,000 円 (税抜)
販売中 FDX-SAB64D FDX-S シリーズ対応 オーディオボード・64入力64出力 Dante オーディオボード 300,000 円 (税抜)
販売中 FDX-SRP16 FDX-Sシリーズ用 二重化電源ユニット: FDX-S16U用 二重化電源ユニット 150,000 円 (税抜)
すべてのラインアップを表示 表示件数を減らす
最大16入力16出力のモジュラー型マトリクススイッチャーです。
HDCP 1.4に対応しているため、ブルーレイディスクプレーヤーなどの著作権保護された映像を入力することができます。入力映像信号にエンベッドされた音声信号は、チャンネル切換時に映像信号と連動して切り換わります。
オーディオボードを搭載することで、入力映像信号にエンベッドされたデジタル音声信号を、アナログ音声信号またはDanteネットワークオーディオ信号に変換して出力することができます。また、アナログ音声信号またはDanteネットワークオーディオ信号を、デジタル音声信号に変換し、任意の出力映像にエンベッドすることができます。
制御用通信ポートはRS-232CとLANを装備しており、各種設定を遠隔操作することができます。
システムチェック機能により、電源、ファン、機内温度およびスロットボードの状態を監視し、異常が発生した場合のアラーム出力にも対応しています。
二重化電源ユニットを搭載することで、万一、片方の電源にトラブルがあった場合でも、一方の正常な電源から電力が供給されることで機能が維持され、信頼性の高いシステム構築が可能です。
特長
  • 映像
    • 最大解像度 4K@30
    • HDCP対応
    • 3G-SDI / HD-SDI / SD-SDIの入力が可能
    • デジタルケーブル補償機能
       出力 最大 40 m
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 同軸ケーブルで最大300 m延長可能
    • 動き適応型I/P変換
    • アスペクト保持機能
    • 疑似シームレス切換
    • アンチストーム機能
    • 出力解像度の統一が可能
    • SDIループスルー出力コネクターを装備
    • ビデオウォール出力機能
  • 音声
    • リップシンク機能
    • A/D変換機能
    • D/A変換機能
    • DANTEプロトコル入出力機能
  • 制御入力
    • RS-232C
    • LAN
  • その他
    • EDIDエミュレート機能 (コピー機能付)

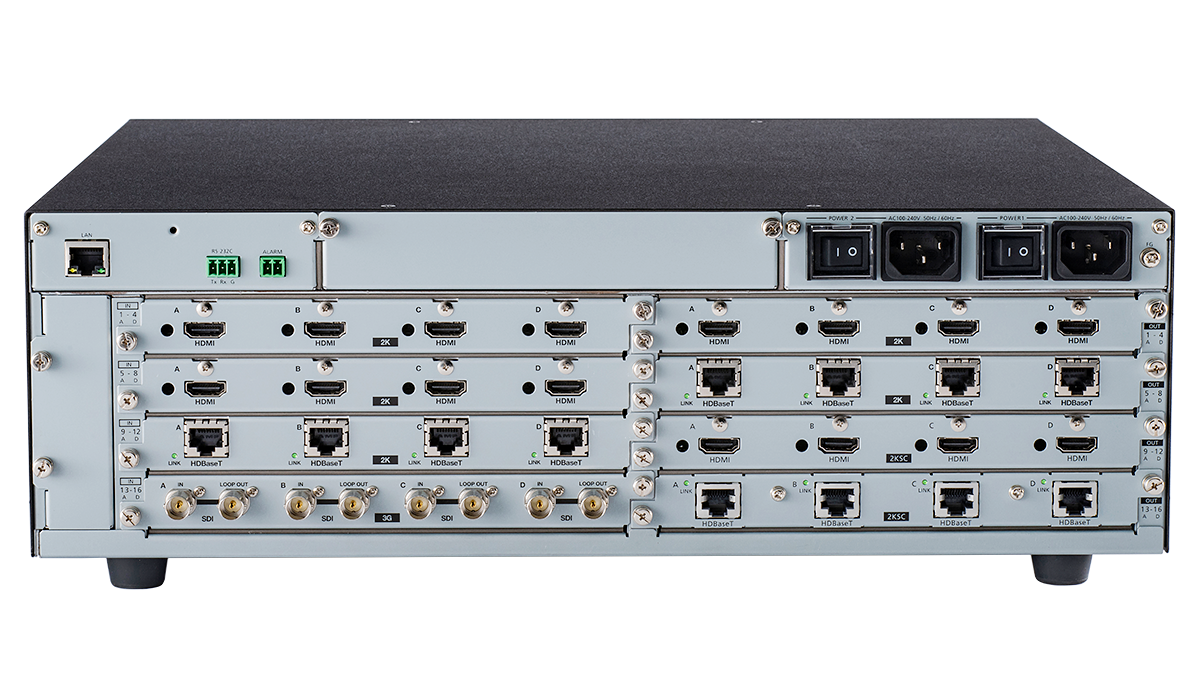

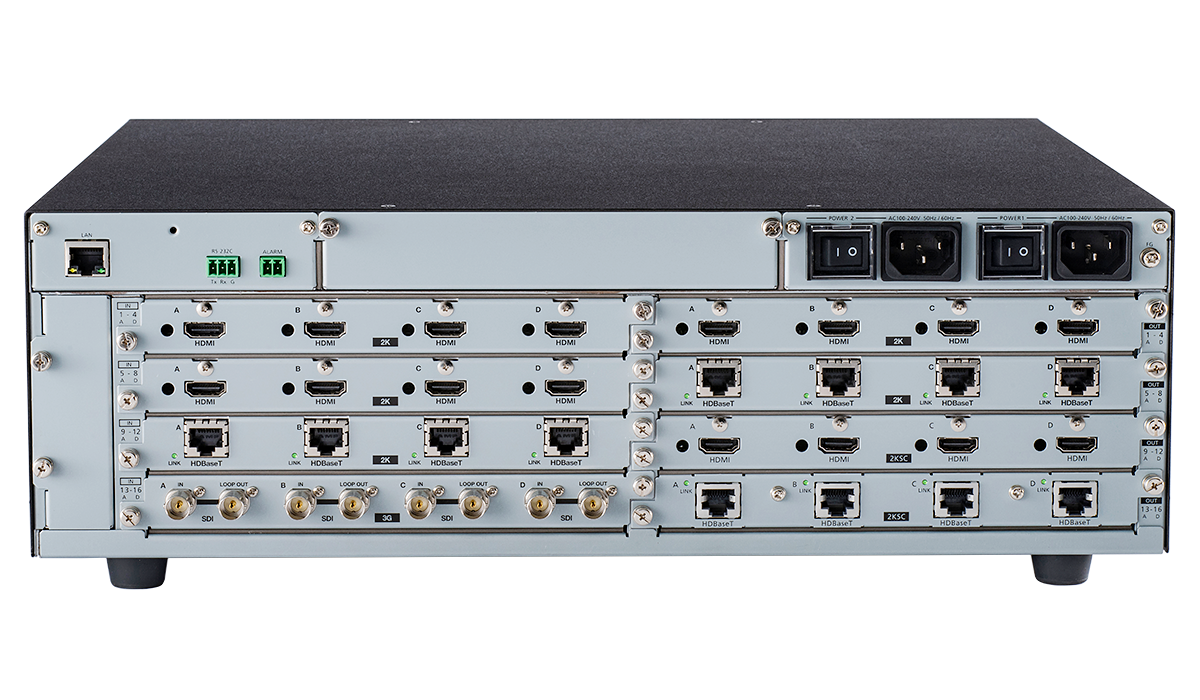

    • 入出力スロットボード、CPUスロットボード、ファンユニット、電源ユニットはラックから外さず交換可能
    • アラーム出力機能 (電源監視、ファン監視、機内温度監視、スロットボードとオーディオボードの状態監視)
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
    • システムチェック機能
    • WEBブラウザ制御
    • 電源二重化対応
    • LAN / RS-232C伝送
    • 状態通知
    • HDBaseTステータス表示
項目内容
入力スロットボード4スロット (組み合わせにより最大16系統)
出力スロットボード4スロット (組み合わせにより最大16系統)
オーディオボード1スロット (ステレオ最大32系統)
伝送信号映像信号最大4K@30
音声信号マルチチャンネルリニアPCM 最大8チャンネル
制御信号38.4 kbpsまでのRS-232C信号、100Base-TXまでのLAN信号
アラーム出力1系統　ターミナルブロック (2ピン)　無電圧接点　定格DC 24 V 300 mA
電源監視、ファン監視、機内温度監視、スロットボード / オーディオボードの状態監視
外部制御RS-232C1系統　ターミナルブロック (3ピン) 　全二重 最大38.4 kbps
LAN1系統　RJ-45コネクタ　10Base-T / 100Base-TX (Auto Negotiation)、Auto MDI / MDI-X
機能入出力スロットボード / オーディオボード / CPUボード / ファンユニット / 電源ユニットはラックから外さず交換可能、
プリセットメモリー (32メモリー)、ラストメモリー、ボタンロック、システムチェック、WEBブラウザー制御、
状態通知、HDBaseTステータス表示
その他仕様電源電圧AC ～ 100 V - 240 V±10 %、50 Hz / 60 Hz±3 Hz
消費電力約30 W
外形寸法430 mm (W) × 132 mm (H) × 400 mm (D) (EIAラック3U、突起物含まず)
質量12.2 kg (二重化電源ユニット搭載時：13.1 kg)
温度使用範囲：0 °C ～ +40 °C
保存範囲：-20 °C ～ +80 °C
湿度使用範囲：20 % ～ 90 % (ただし結露なきこと)
保存範囲：20 % ～ 90 % (ただし結露なきこと)
付属品電源コード (1.8 m)、ラック取付金具一式、ターミナルブロック (3ピン)、ターミナルブロック (2ピン)

対応スロットボード

項目製品型番特長
入力スロットボードFDX-SIV4H4系統 4K@30 HDCP 1.4 HDMI / DVI
FDX-SIV4T4系統 4K@30 HDCP 1.4 HDBaseT
FDX-SIV4S4系統 3G-SDI / HD-SDI / SD-SDI
出力スロットボードFDX-SOV4H4系統 4K@30 HDCP 1.4 HDMI / DVI
FDX-SOV4T4系統 4K@30 HDCP 1.4 HDBaseT
FDX-SOV4HS4系統 1080p HDCP 1.4 HDMI / DVIスキャンコンバーター
FDX-SOV4TS4系統 1080p HDCP 1.4 HDBaseTスキャンコンバーター

対応オーディオボード

項目製品型番特長
オーディオボードFDX-SAB4A入力4系統 アンバランス、出力4系統 バランス / アンバランス
FDX-SOA12A出力12系統 アンバランス
FDX-SAB64D入出力1系統 Danteプロトコル 64チャンネル (ステレオ32系統)

対応二重化電源ユニット

項目製品型番特長
二重化電源ユニットFDX-SRP16完全に独立した2系統電源ユニット
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 FDX-S16 Ver.1.2.0 0.2 MB PDF
設置ガイド FDX-S16 Ver.1.1.0 0.9 MB PDF
ユーザーズガイド FDX-S16 Ver.4.4.0 12.6 MB PDF
コマンドガイド FDX-S16 Ver.4.4.0 2.1 MB PDF
外形寸法図 FDX-S16 1.9 MB PDF
外形寸法図 FDX-S16 0.5 MB DXF
コマ図 FDX-S16 0.3 MB DXF/DWG
PDN FDX-S16 0.2 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
マトリクススイッチャー設定ソフトウェア Windows 11/10 (64bit) ※Microsoft .NET Framework 4.8 がインストールされている環境が必要。 Ver.1.4.0 2.6 MB ZIP
ビデオウォール設定ツール (旧名称：ビデオウォール設定ソフト) Windows 10 (32/64bit) ※Microsoft .NET Framework 4.6.2 がインストールされている環境が必要。 Ver.3.5.0 8.2 MB ZIP
関連製品
シリーズ製品
後継/代替機種
概要
最大16入力16出力のモジュラー型マトリクススイッチャーです。
HDCP 1.4に対応しているため、ブルーレイディスクプレーヤーなどの著作権保護された映像を入力することができます。入力映像信号にエンベッドされた音声信号は、チャンネル切換時に映像信号と連動して切り換わります。
オーディオボードを搭載することで、入力映像信号にエンベッドされたデジタル音声信号を、アナログ音声信号またはDanteネットワークオーディオ信号に変換して出力することができます。また、アナログ音声信号またはDanteネットワークオーディオ信号を、デジタル音声信号に変換し、任意の出力映像にエンベッドすることができます。
制御用通信ポートはRS-232CとLANを装備しており、各種設定を遠隔操作することができます。
システムチェック機能により、電源、ファン、機内温度およびスロットボードの状態を監視し、異常が発生した場合のアラーム出力にも対応しています。
二重化電源ユニットを搭載することで、万一、片方の電源にトラブルがあった場合でも、一方の正常な電源から電力が供給されることで機能が維持され、信頼性の高いシステム構築が可能です。
特長
  • 映像
    • 最大解像度 4K@30
    • HDCP対応
    • 3G-SDI / HD-SDI / SD-SDIの入力が可能
    • デジタルケーブル補償機能
       出力 最大 40 m
    • Cat6ケーブルで最大150 m 延長可能 (ロングリーチモード使用時)
    • 同軸ケーブルで最大300 m延長可能
    • 動き適応型I/P変換
    • アスペクト保持機能
    • 疑似シームレス切換
    • アンチストーム機能
    • 出力解像度の統一が可能
    • SDIループスルー出力コネクターを装備
    • ビデオウォール出力機能
  • 音声
    • リップシンク機能
    • A/D変換機能
    • D/A変換機能
    • DANTEプロトコル入出力機能
  • 制御入力
    • RS-232C
    • LAN
  • その他
    • EDIDエミュレート機能 (コピー機能付)
    • 入出力スロットボード、CPUスロットボード、ファンユニット、電源ユニットはラックから外さず交換可能
    • アラーム出力機能 (電源監視、ファン監視、機内温度監視、スロットボードとオーディオボードの状態監視)
    • プリセットメモリ機能
    • ラストメモリ機能
    • コネクションリセット機能
    • ボタンロック機能
    • システムチェック機能
    • WEBブラウザ制御
    • 電源二重化対応
    • LAN / RS-232C伝送
    • 状態通知
    • HDBaseTステータス表示
閉じる
仕様 [PDF]

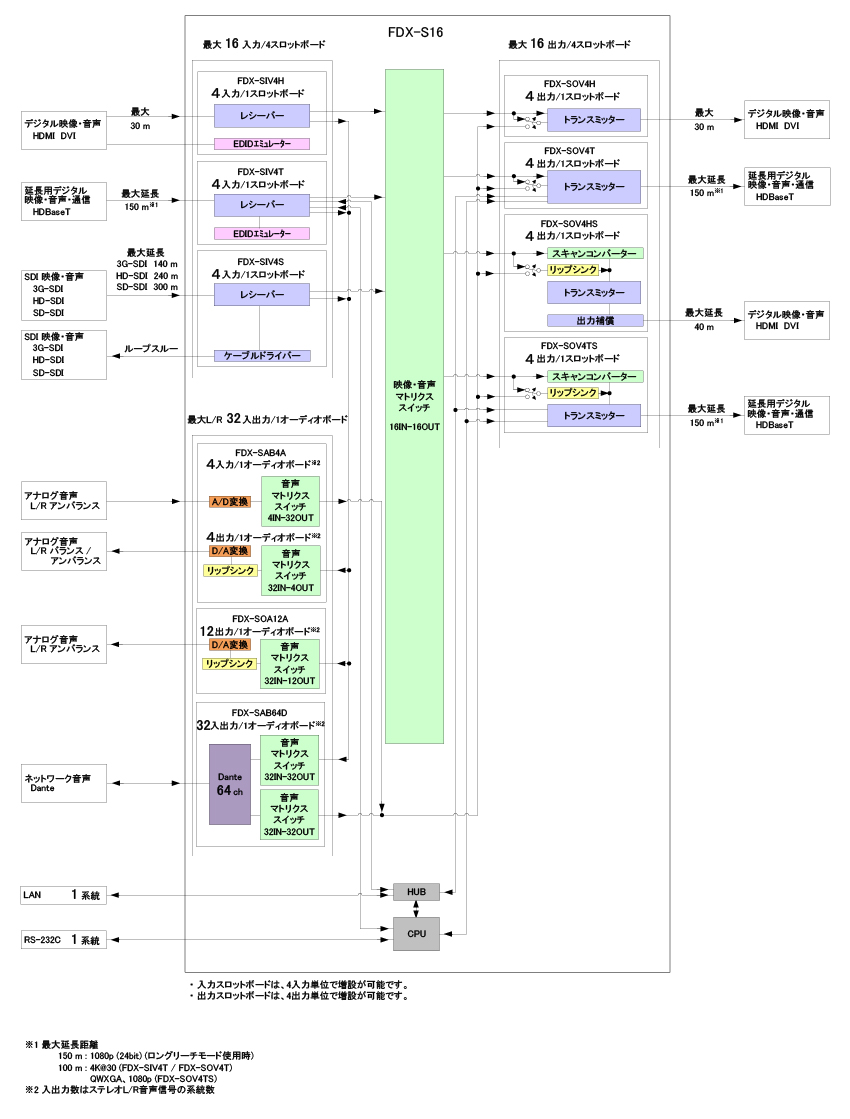

接続図
