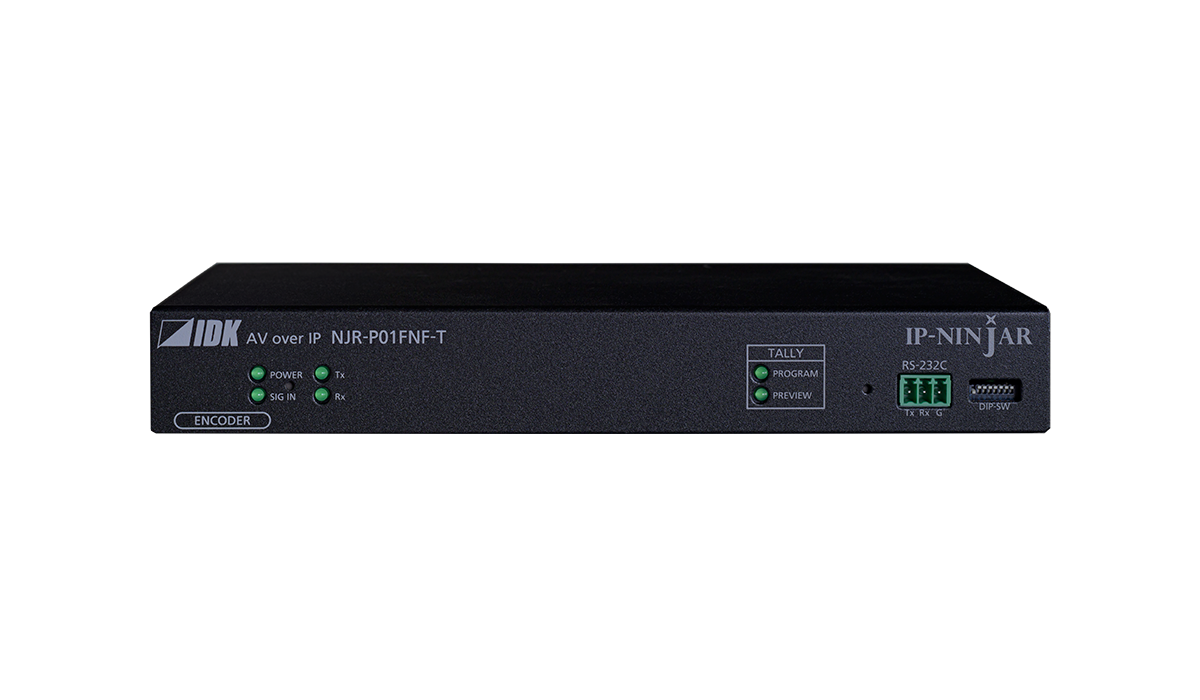

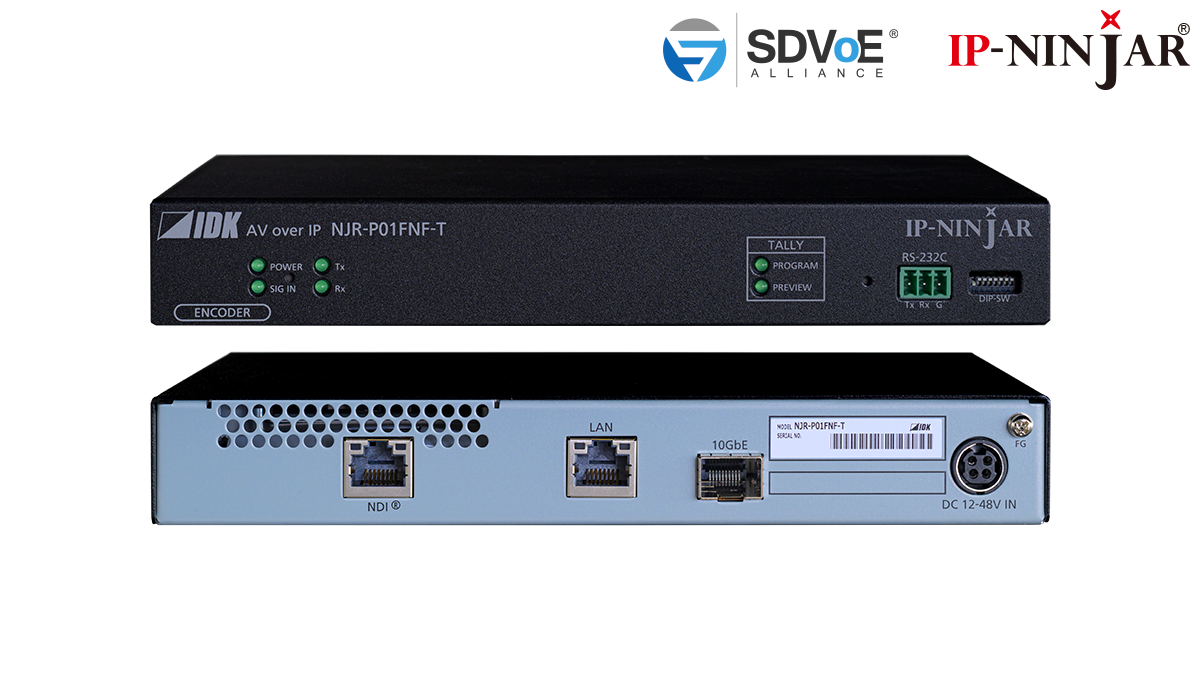

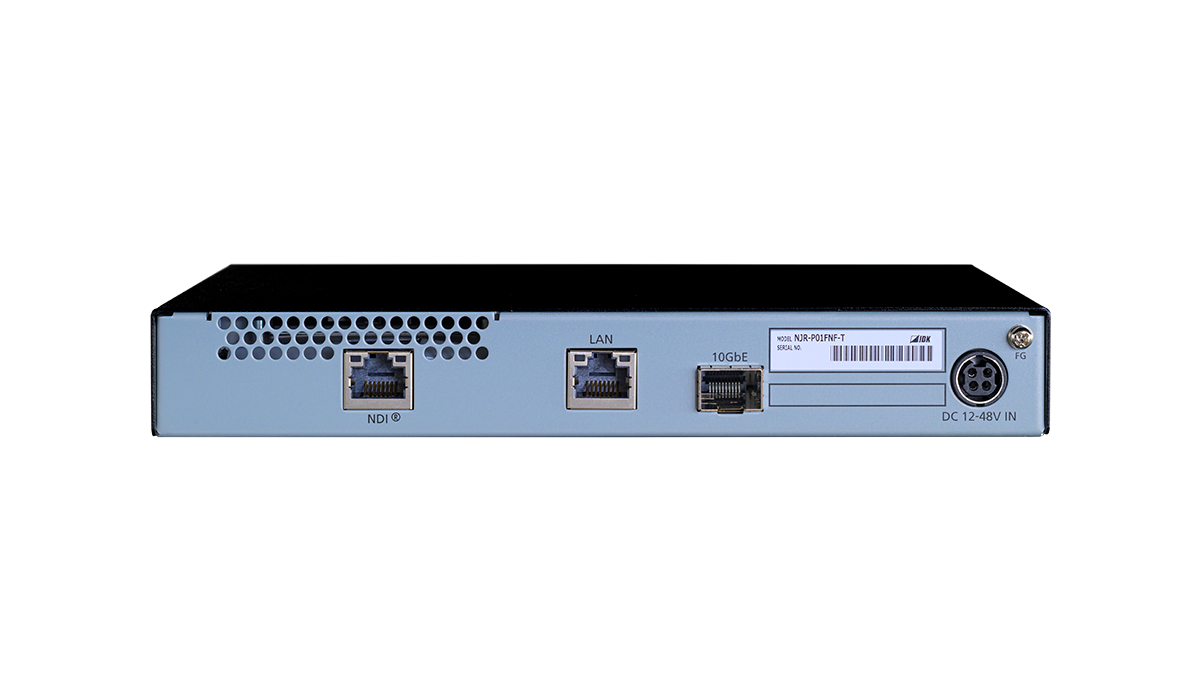

NDI to SDVoE エンコーダー NDI High Bandwidth対応モデル NJR-P01FNF-T

  • NDI→SDVoEプロトコル変換
  • NDI High Bandwidth対応
  • ビデオウォール/マルチビュー
販売状況 型番 標準価格
NEW NJR-P01FNF-T 280,000 円 (税抜)
SFPモジュール
販売中 SFP-L10GSR SFPモジュール: マルチモードファイバー 16,000 円 (税抜)
販売中 SFP-L10GLR SFPモジュール: シングルモードファイバー 32,000 円 (税抜)
NJR-P01FNF-T(エンコーダー)は、NDI 信号をSDVoE 信号に変換し、映像、音声、RS-232C、およびLAN を光ファイバーケーブルで長距離伝送するAV over IP 機器です。
NDI 信号はNDI High Bandwidth に対応しており、最大1080p@60 の信号までサポートしています。
本機は、弊社SDVoE 対応製品との組み合わせでご使用ください。
特長
  • 映像
    • NDI High Bandwidth対応
    • 入力最大解像度 1080p
    • NDIプロトコルをSDVoEプロトコルに変換
    • スケーリング機能
    • 使用するSFP+モジュールごとの最大延長距離
      マルチモードファイバー (OM3):300 m
      シングルモードファイバー (OS1) :10 km
    • ビデオウォール、マルチビューに対応
  • その他
    • タリーLED機能
    • LAN / RS-232C伝送
項目NJR-P01FNF-T
映像音声入力NDI1 系統
NDI High Bandwidth
NDI 6
480p ～ 1080p@50/59.94/60
色深度: 24 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大2 チャンネル
サンプリング周波数: 48 kHz
コネクター: RJ-45
最大距離: 100 m
ケーブル: CAT.5E HDC、CAT5e (UTP/STP)、CAT6 (UTP/STP)、CAT6A (UTP/STP)
映像音声出力10GbE1 系統
SDVoE、AES-128
Deep Color
480p ～ 1080p@50/59.94/60
色深度: 24 bits
※詳細は対応映像信号表を参照
RS-232C/LAN
コネクター: SFP+
最大距離: 300 m (OM3 マルチモードファイバー)、10 km (OS1 シングルモードファイバー)
その他I/FRS-232C1 系統 コネクター: ターミナルブロック (3 ピン)
LAN1 系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター: RJ-45
機能-
その他仕様電源DC 12 V 0.9 A - DC 48 V 0.23 A
専用AC アダプター: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
最大消費電力12 W
外形寸法210 (W) × 30 (H) × 140 (D) mm (突起物含まず)
質量1.0 kg
温度使用範囲: 0°C ～ +40°C、保存範囲: -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用AC アダプター (1.2 m) × 1、ターミナルブロック (3 ピン) × 1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-P01FNF-T Ver.1.0.0 0.3 MB PDF
設置ガイド NJR-P01FNF-T Ver.1.0.0 0.5 MB PDF
オペレーションガイド NJR-P01FNF-T Ver.1.0.0 2.3 MB PDF
テクニカルガイド NJR-P01FNF-T Ver.1.0.0 0.9 MB PDF
外形寸法図 NJR-P01FNF-T 0.8 MB PDF
外形寸法図 NJR-P01FNF-T 0.5 MB DXF
外形寸法図 NJR-P01FNF-T ACアダプター 0.1 MB PDF
コマ図 NJR-P01FNF-T 0.4 MB DXF/DWG
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
IP-NINJAR専用設定ソフトウェア (IP-NINJAR Configurator) 本ソフトウェアの提供は、弊社営業部までお問い合わせください。 None
製品に関するお問い合わせはこちら 製品に関するご依頼はこちらからお問い合わせください。
受付時間：午前9時～午後5時30分まで（土日、祝日除く） お問い合わせ ＞
オプション
シリーズ製品
概要
NJR-P01FNF-T(エンコーダー)は、NDI 信号をSDVoE 信号に変換し、映像、音声、RS-232C、およびLAN を光ファイバーケーブルで長距離伝送するAV over IP 機器です。
NDI 信号はNDI High Bandwidth に対応しており、最大1080p@60 の信号までサポートしています。
本機は、弊社SDVoE 対応製品との組み合わせでご使用ください。
特長
  • 映像
    • NDI High Bandwidth対応
    • 入力最大解像度 1080p
    • NDIプロトコルをSDVoEプロトコルに変換
    • スケーリング機能
    • 使用するSFP+モジュールごとの最大延長距離
      マルチモードファイバー (OM3):300 m
      シングルモードファイバー (OS1) :10 km
    • ビデオウォール、マルチビューに対応
  • その他
    • タリーLED機能
    • LAN / RS-232C伝送
閉じる
仕様 [PDF]

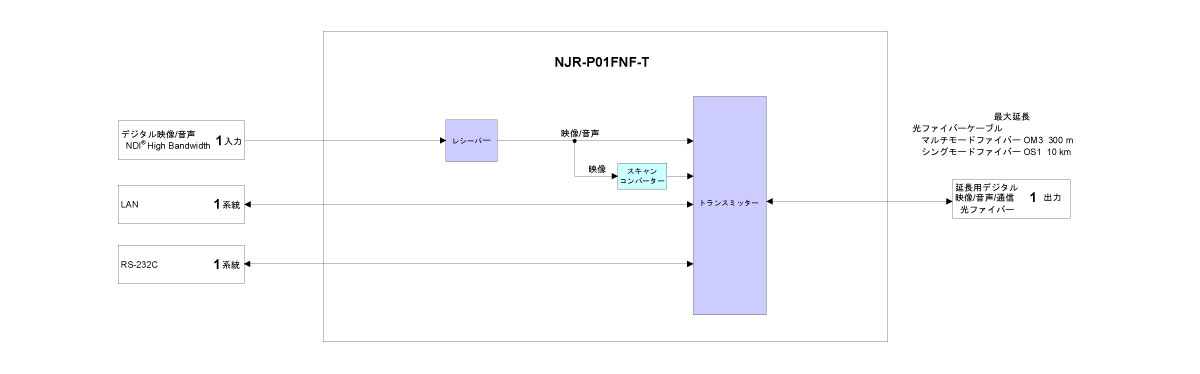

接続図
