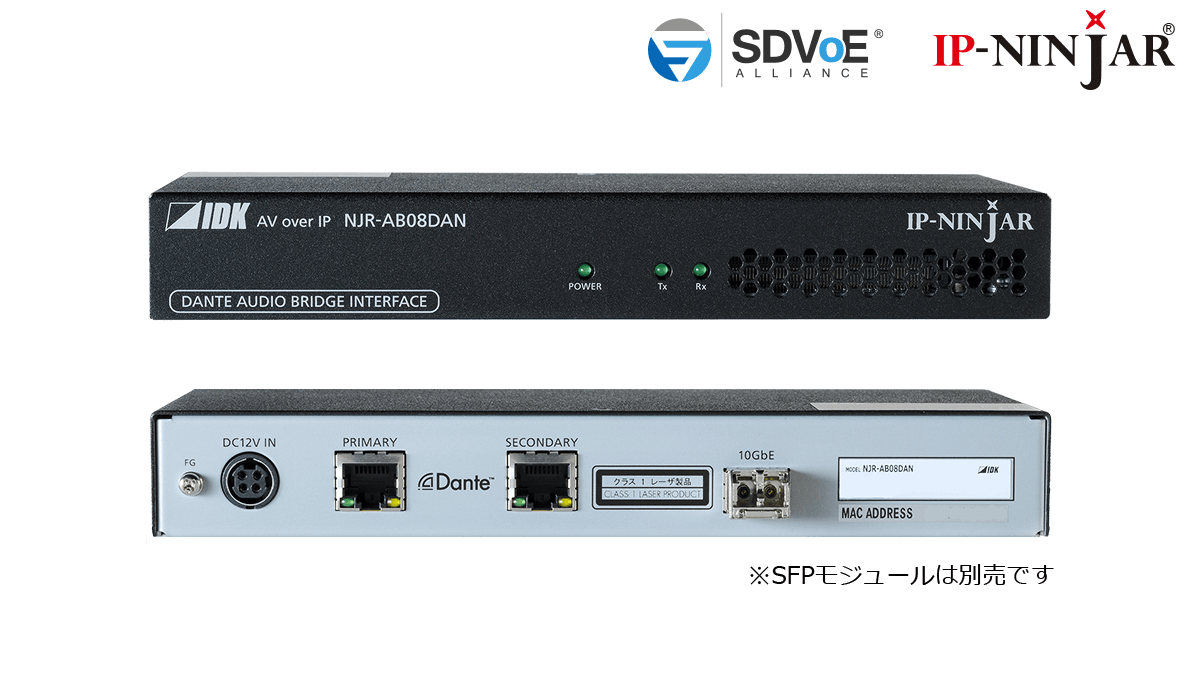

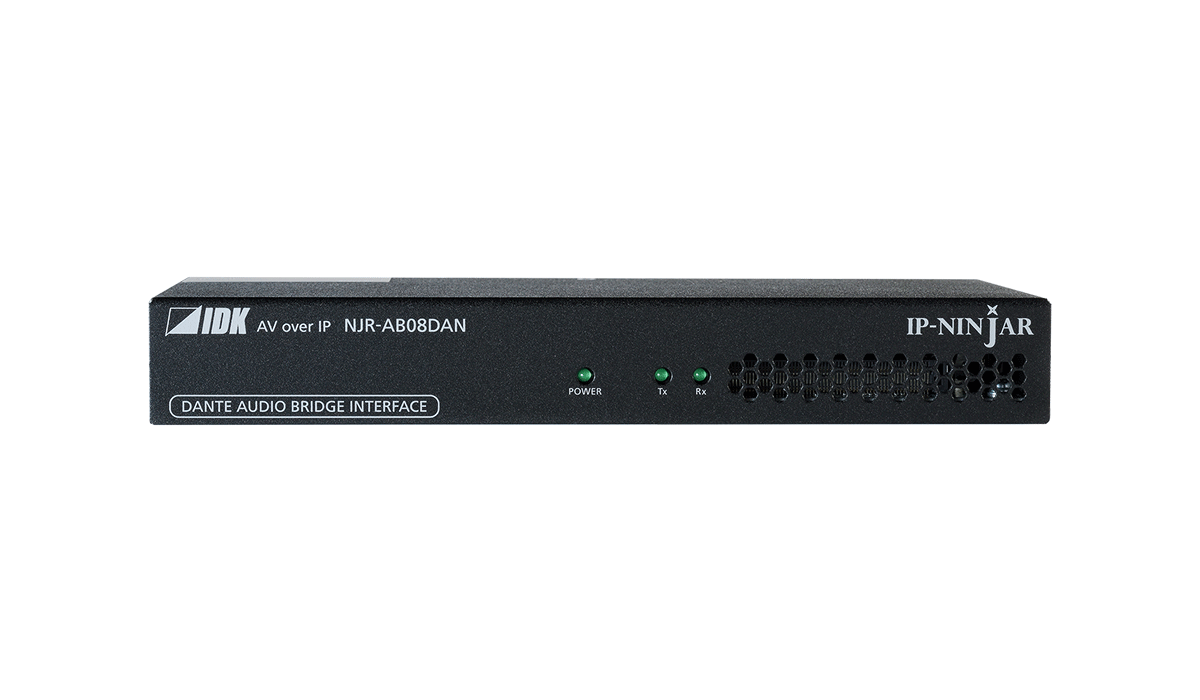

Danteオーディオブリッジインターフェイス光ファイバーモデル NJR-AB08DAN

SDVoE/Dante双方向プロトコル変換
Dante音声ディエンベッド (最大8チャンネル)
Dante音声エンベッド (最大8チャンネル)
最大4つのSDVoEストリームを同時に受信可能
複数台使用でチャンネル数の拡張が可能

販売状況	型番	標準価格
販売中	NJR-AB08DAN	280,000 円 (税抜)

SFPモジュール

販売中	SFP-L10GSR	SFPモジュール: マルチモードファイバー	16,000 円 (税抜)
販売中	SFP-L10GLR	SFPモジュール: シングルモードファイバー	32,000 円 (税抜)

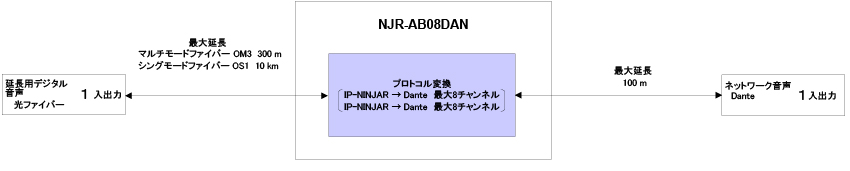

IP-NINJARネットワークの音声信号とDanteネットワークの音声信号をプロトコル変換し、連携させるオーディオブリッジインターフェースです。
IP-NINJARネットワークの音声パケットをDanteプロトコルへ変換し、Danteネットワークへ出力することができます。また、Danteネットワークの音声パケットをIP-NINJARプロトコルへ変換し、IP-NINJARネットワークへ出力することができます。
プロトコル変換はそれぞれ最大8チャンネルです。
音声の設定は、NJR-CTBから行うことができます。
また、IP-NINJARシリーズのデコーダーは、NJR-AB08DANからDanteネットワークの音声信号を受信し、HDMIのエンベデット音声信号として出力できます。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。

特長

音声
- 音声信号をIP-NINJARプロトコルとDanteプロトコル間で双方向に変換
- IP-NINJARシリーズのエンコーダーから、音声 (1 / 2 / 3 / 4ストリーム) を2チャンネル～ 8チャンネル同時に受信し、Danteプロトコルとして出力
- Dante対応製品から、音声を最大8チャンネル同時に受信し、IP-NINJARプロトコルとして出力
ネットワーク
- NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能

項目		内容
音声入出力	10GbE	1系統
		SDVoE、AES-128
		リニアPCM: 入力8チャンネル、出力8チャンネル最大音声ストリーム: 4ストリームサンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
		コネクター: SFP+ 最大距離　: 300 m (OM3マルチモードファイバー)、10 km (OS1シングルモードファイバー)
	Dante	1系統
		Dante
		リニアPCM: 入力8チャンネル、出力8チャンネルサンプリング周波数: 44.1/48/88.2/96/176.4/192 kHz

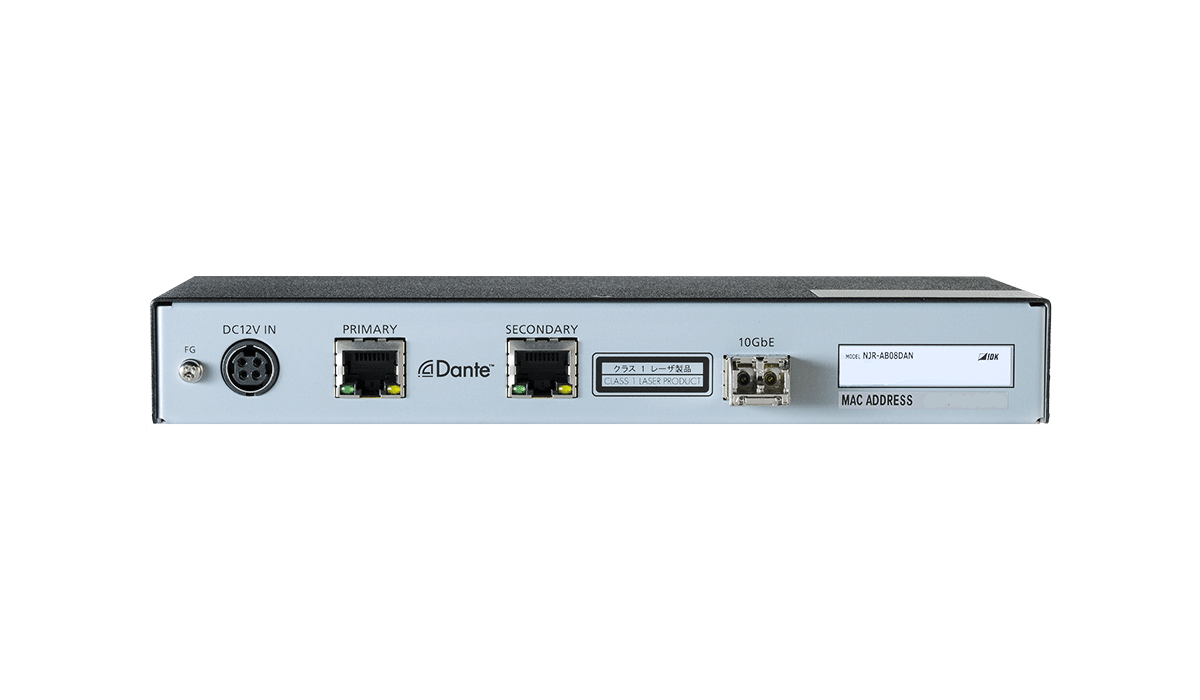

		コネクター: RJ-45 × 2 (Primary/Secondary) 最大距離: 100 m ケーブル: CAT.5E HDC、CAT5e (UTP/STP)、CAT6 (UTP/STP)、CAT6A (UTP/STP)
その他仕様	電源	DC 12 V 0.8 A 専用ACアダプター: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
	最大消費電力	10 W
	外形寸法	210 (W) × 30 (H) × 100 (D) mm (突起物含まず)
	質量	0.7 kg
	温度	使用範囲: 0°C ～ +40°C、保存範囲: -20°C ～ +80°C
	湿度	20% ～ 90% (ただし結露なきこと)
付属品		専用ACアダプター (1.2 m) × 1

※ 製品の詳細に関しては、最新の仕様書をご確認ください。

技術資料	バージョン	サイズ	フォーマット
仕様書 NJR-AB08DAN	Ver.2.2.0	0.4 MB	PDF
設置ガイド NJR-AB08DAN	Ver.1.1.0	0.5 MB	PDF
ユーザーズガイド NJR-AB08DAN	Ver.1.4.0	1.4 MB	PDF
外形寸法図 NJR-AB08DAN		0.8 MB	PDF
外形寸法図 NJR-AB08DAN		0.4 MB	DXF
外形寸法図 NJR-AB08DAN ACアダプター		0.1 MB	PDF
コマ図 NJR-AB08DAN		0.3 MB	DXF/DWG
