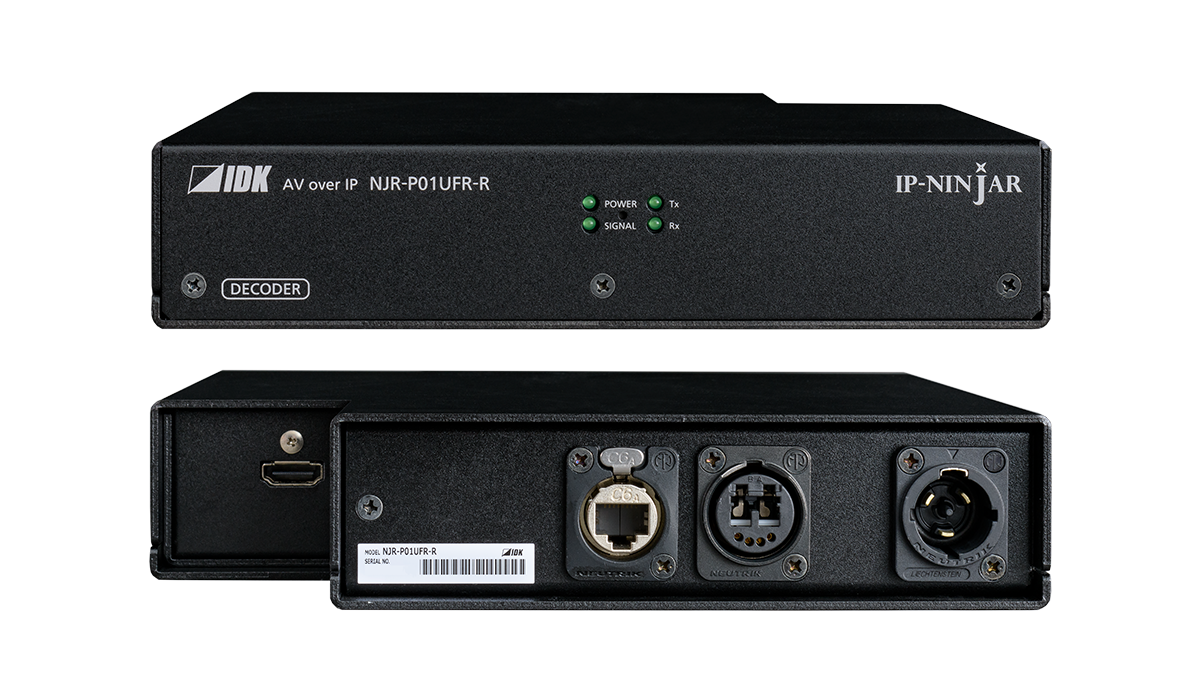

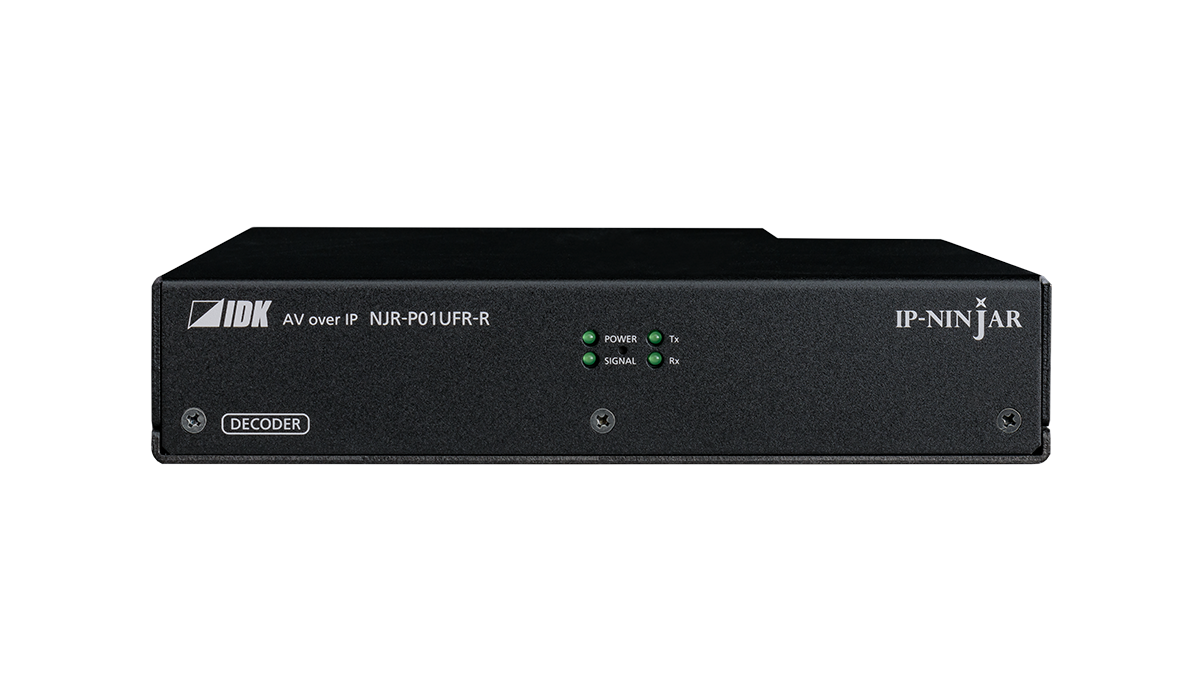

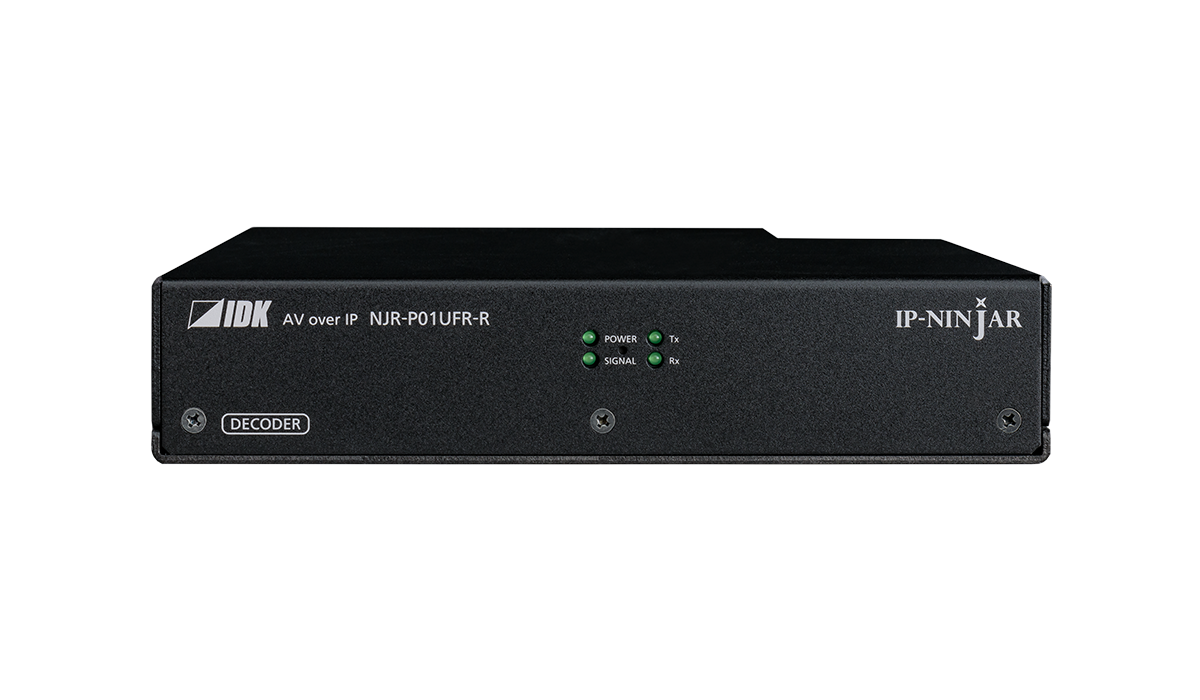

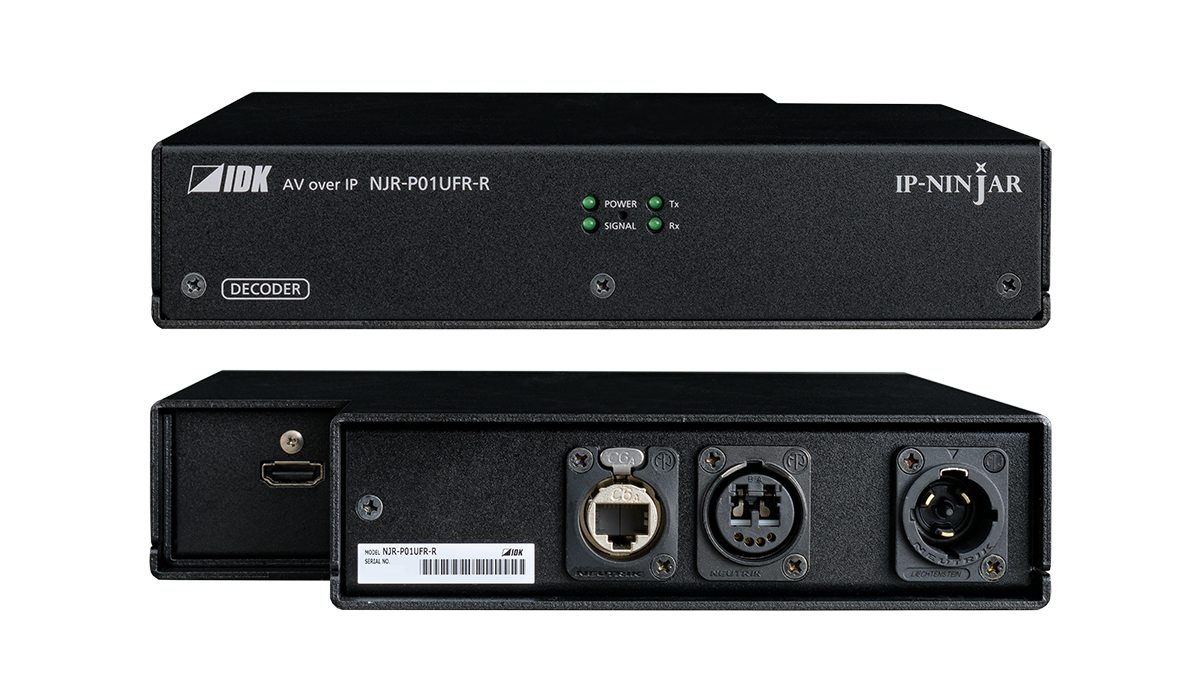

4K@60対応 HDMIデコーダー タフモデル NJR-P01UFR-R

  • イベントレンタル向けヘビーデューティー仕様
  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 最大延長300 m (マルチモードファイバー)
  • 最大延長10 km (シングルモードファイバー)
  • シームレス切換 (フリーズ)
  • ノイトリック社製のコネクターを採用
販売状況 型番 概要 標準価格
完了品 NJR-P01UFR-R-MM マルチモードファイバー
完了品 NJR-P01UFR-R-SM シングルモードファイバー
4K@60対応のHDMI信号を光ファイバーケーブルで長距離伝送するAV over IP機器です。
LANの伝送に対応しています。

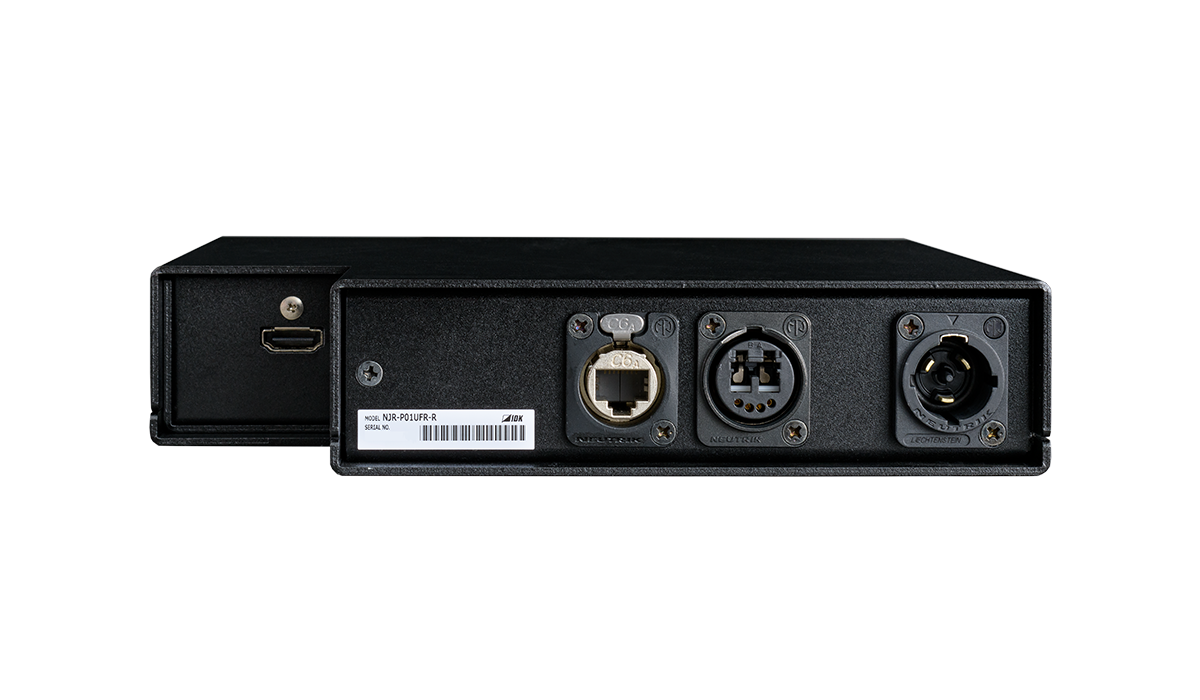

頑丈でロック機構のあるノイトリック社製のコネクターを採用し、また耐久性に優れた筐体となっており、イベントやステージでも安心してご使用いただけます。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
      マルチモードファイバー (OM3) :300 m
      シングルモードファイバー (OS1) :10 km
  • 通信
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • DDCバッファ搭載
    • コネクションリセット機能
    • 頑丈でロック機構のあるノイトリック社製のコネクターを採用
    • 耐久性に優れ、レンタル / ステージング用にカスタマイズされた筐体
    • ファンレス設計によりファンの騒音なし
項目内容
映像音声入力10GbE1系統
SDVoE、AES-128
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
LAN
コネクター:  LC (デュプレックス、ノイトリック社製 オプティカルコン DUO)
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン)
最大距離: 30 m (1080p@60)、12 m (4K@60)
制御I/FLAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、
コネクター: RJ-45 (ノイトリック社製 イーサコン)
機能コネクションリセット
その他仕様電源AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、コネクター: ノイトリック社製 パワコン
最大消費電力8 W
外形寸法210 (W) × 44 (H) × 260 (D) mm (突起物含まず)
質量1.7 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品－

光信号の仕様

搭載SFP+モジュールNJR-P01UFR-R-MMNJR-P01UFR-R-SM
ケーブルマルチモードファイバーシングルモードファイバー
波長850 nm (VCSEL laser)1310 nm (DFB laser)
レーザーの安全性クラス1 (JIS C 6802、IEC60825-1)
最大距離OM3:  300 mOS1:  10 km
入力レベル-11.1 dBm以上-12.6 dBm以上
出力レベル-5 dBm ～ -1 dBm-8.2 dBm ～ +0.5 dBm
最大受光レベル+0.5 dBm+0.5 dBm
推奨研磨方法PC研磨UPC研磨、SPC研磨 ※APC研磨は非対応
コネクターLC (デュプレックス)
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-P01UFR-R Ver.2.0.1 0.2 MB PDF
設置ガイド NJR-P01UFR-R Ver.1.0.0 0.4 MB PDF
ユーザーズガイド NJR-P01UFR-R Ver.1.1.1 1.5 MB PDF
コマンドガイド NJR-P01UFR-R Ver.1.0.0 0.8 MB PDF
外形寸法図 NJR-P01UFR-R 0.3 MB PDF
外形寸法図 NJR-P01UFR-R 0.2 MB DXF
コマ図 NJR-P01UFR-R 0.1 MB DXF/DWG
PDN NJR-P01UFR-R-MM 0.2 MB PDF
PDN NJR-P01UFR-R-SM 0.2 MB PDF
ソフトウェアダウンロードについて

当社ウェブサイトからダウンロードしたソフトウェアおよびその中に含まれ、あるいはそのソフトウェアから生じるドキュメント、画像などのデータ（以下「ソフトウェア」）は、当社がお客様に対して譲渡するものではなく、無償でダウンロードなどの使用を許諾しているに過ぎません。ソフトウェアに関する知的財産権を含む全ての権利・利益は、当社又は当社にその利用を認めた権利者に帰属します。お客様は、ソフトウェアを、再配布、販売、再編集、逆コンパイル、逆アセンブル、リバースエンジニアリング等をすることはできません。
当社は、ソフトウェアに関していかなる保証も行いません。当社は、お客様その他の第三者がソフトウェアに関連して直接的または間接的に被ったいかなる損害についても責任を負いません。
なお、ソフトウェアに関するお問い合わせにはお答えいたしかねます。また、当社はソフトウェアの提供を予告なく停止また中止できるものとします。

ソフトウェア バージョン サイズ フォーマット
IP-NINJAR専用設定ソフトウェア (IP-NINJAR Configurator) 本ソフトウェアの提供は、弊社営業部までお問い合わせください。 None
シリーズ製品
概要
4K@60対応のHDMI信号を光ファイバーケーブルで長距離伝送するAV over IP機器です。
LANの伝送に対応しています。
頑丈でロック機構のあるノイトリック社製のコネクターを採用し、また耐久性に優れた筐体となっており、イベントやステージでも安心してご使用いただけます。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
      マルチモードファイバー (OM3) :300 m
      シングルモードファイバー (OS1) :10 km
  • 通信
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • DDCバッファ搭載
    • コネクションリセット機能
    • 頑丈でロック機構のあるノイトリック社製のコネクターを採用
    • 耐久性に優れ、レンタル / ステージング用にカスタマイズされた筐体
    • ファンレス設計によりファンの騒音なし
閉じる
仕様 [PDF]

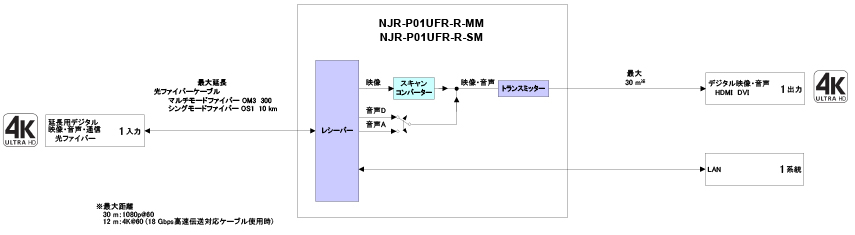

接続図
