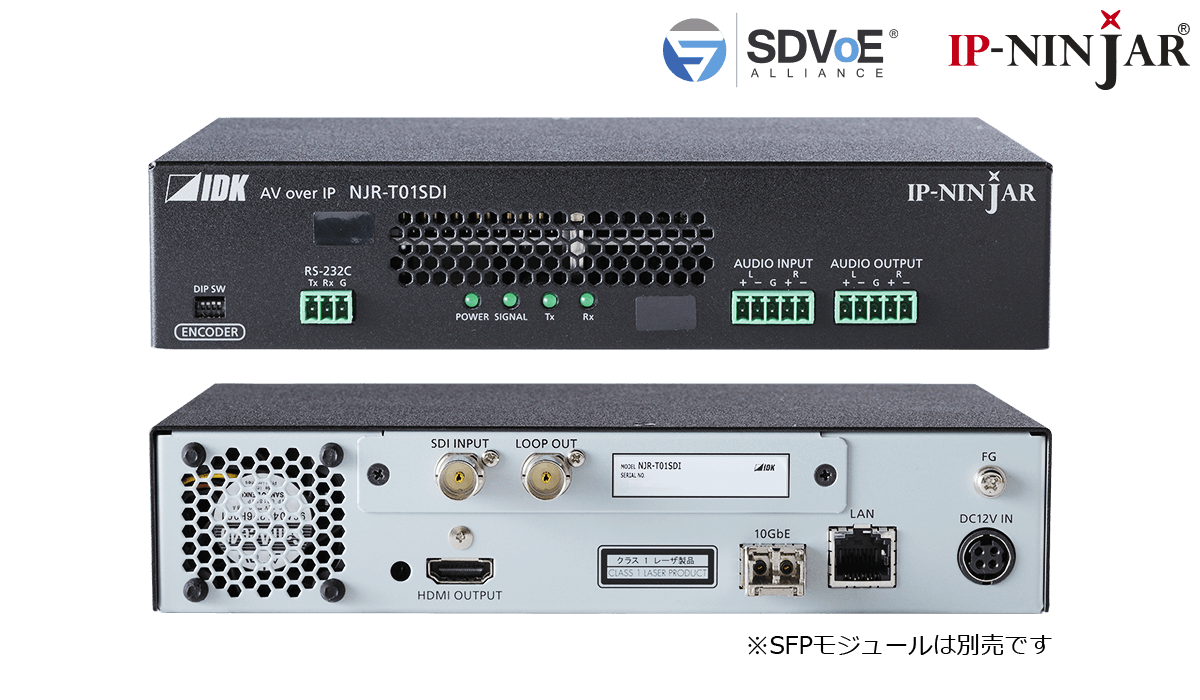

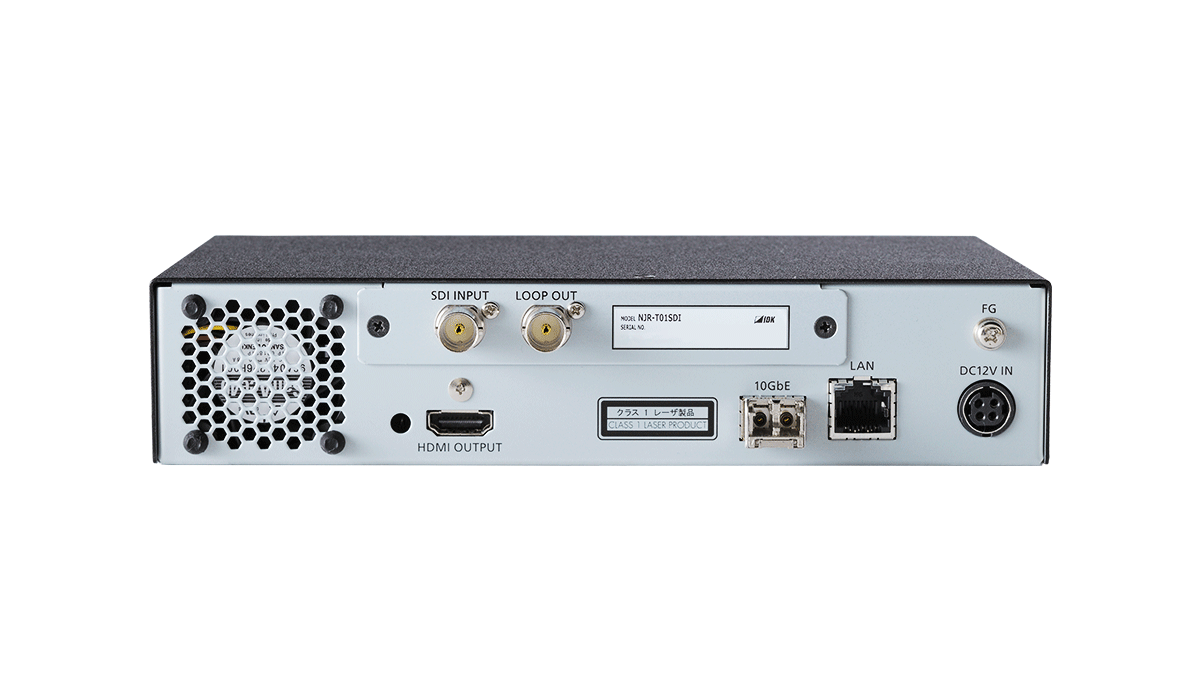

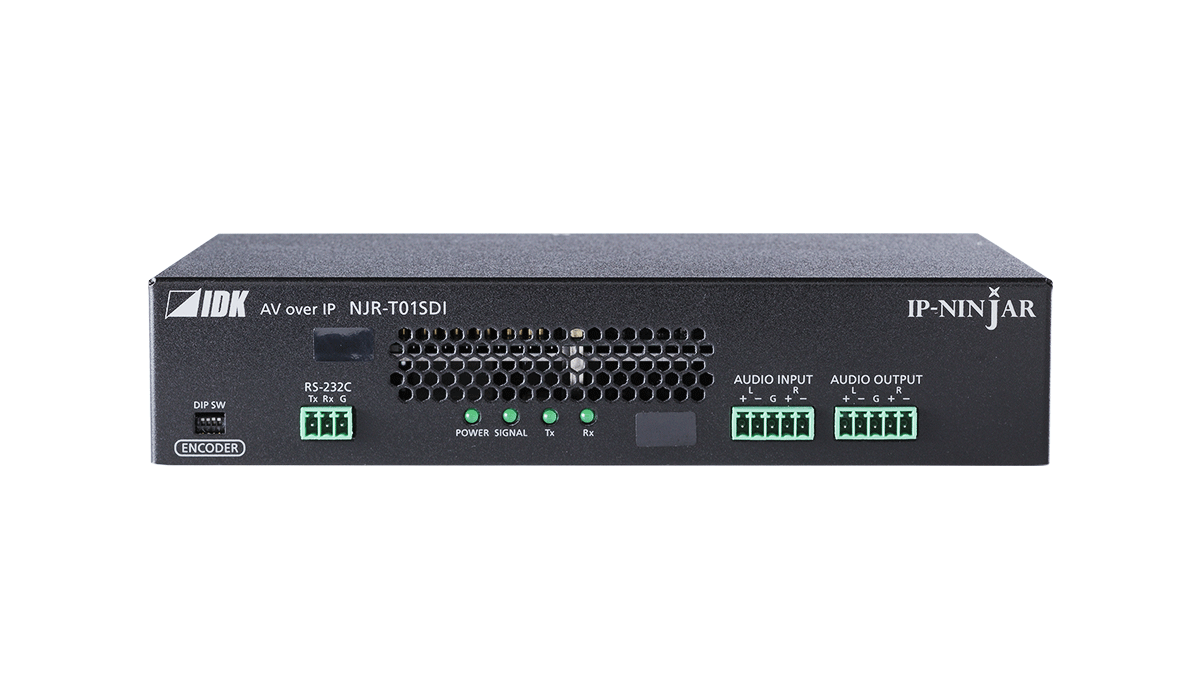

3G/HD/SD-SDI対応 SDIエンコーダー 光ファイバーモデル NJR-T01SDI

  • 3G/HD/SD-SDI対応
  • 3G-SDI Level B対応
  • 最大1080p
  • 3分配出力 (HDMI/SDI/SDVoE)
  • フレーム遅延なし
  • シームレス切換 (フリーズ)
  • ビデオウォール/マルチビュー
販売状況 型番 標準価格
販売中 NJR-T01SDI 228,000 円 (税抜)
SFPモジュール
販売中 SFP-L10GSR SFPモジュール: マルチモードファイバー 16,000 円 (税抜)
販売中 SFP-L10GLR SFPモジュール: シングルモードファイバー 32,000 円 (税抜)
SDI信号を光ファイバーケーブルで長距離伝送するAV over IP機器です。
SMPTE規格に準拠した3G-SDI、HD-SDI、またはSD-SDI信号を光ファイバーケーブルで長距離伝送し、RS-232Cの双方向通信とLANの伝送にも対応しています。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。

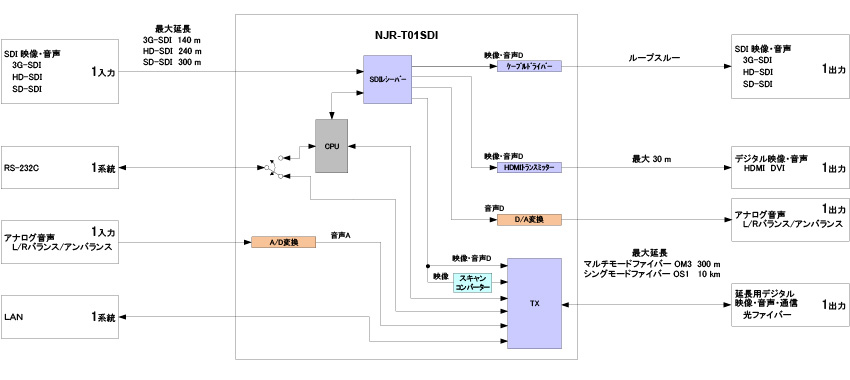

特長
  • 映像
    • 最大解像度 1080p
    • 3G-SDI / HD-SDI / SD-SDIの入力が可能
    • ローカルモニタ出力
    • ケーブル最大延長距離
      マルチモードファイバー (OM3) :300 m
      シングルモードファイバー (OS1) :10 km
  • 音声
    • SDIエンベッド音声をアナログ音声に出力可能
  • 通信
    • RS-232Cの双方向通信が可能
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • 本体ACアダプター接続部はロック機構搭載
項目内容
映像音声入力SDI1系統
3G-SDI/HD-SDI/SD-SDI
NRZI/NRZ方式、0.8 V[p-p]/75 Ω
SMPTE 424M (3G-SDI)/SMPTE 292M (HD-SDI)/SMPTE 259M-C (SD-SDI) 規格準拠
480i/480p/576i/576p/720p/1080i/1080p
※720pは23.98 Hzと24 Hzには対応していません
リニアPCM: 最大8チャンネル (音声グループ1 ～ 音声グループ4の2グループを選択)
サンプリング周波数: 48 kHz
基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
コネクター: BNC
ケーブル: 高周波信号用75 Ω同軸ケーブル
最大距離: 3G-SDI信号入力時 : 140 m (L-5CFB相当)
　　　　  HD-SDI信号入力時 : 240 m (L-5CFB相当)
　　　　  SD-SDI信号入力時 : 300 m (L-5C2V相当)
アナログ音声1系統
ステレオL/R
入力インピーダンス: 48 kΩ バランス/24 kΩ アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: ターミナルブロック (5ピン)
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4
TMDSクロック: 最大225 MHz、TMDSデータレート: 最大6.75 Gbps
Deep Color/HDR
480i/480p/576i/576p/720p/1080i/1080p
※720pは23.98 Hzと24 Hzには対応していません
リニアPCM: 最大8チャンネル
サンプリング周波数: 48 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン)
最大距離: 30 m (1080p@60)
SDI1系統
3G-SDI/HD-SDI/SD-SDI
NRZI/NRZ方式、0.8 V[p-p]/75 Ω
SMPTE 424M (3G-SDI)/SMPTE 292M (HD-SDI)/SMPTE 259M-C (SD-SDI) 規格準拠
※対応映像信号はSDIと同一
リニアPCM: 最大8チャンネル (音声グループ1 ～ 音声グループ4の2グループを選択)
サンプリング周波数: 48 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: BNC
ケーブル: 高周波信号用75 Ω同軸ケーブル
最大距離: 3G-SDI信号出力時 : 140 m (L-5CFB相当)
　　　　  HD-SDI信号出力時 : 240 m (L-5CFB相当)
　　　　  SD-SDI信号出力時 : 300 m (L-5C2V相当)
10GbE1系統
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はSDIと同一
RS-232C/LAN
コネクター: SFP+
最大距離　: 300 m (OM3マルチモードファイバー)、10 km (OS1シングルモードファイバー)
アナログ音声1系統
ステレオL/R
出力インピーダンス: 100 Ω バランス/50 Ω アンバランス
基準レベル: -10 dBu、最大出力レベル: +10 dBu
コネクター: ターミナルブロック (5ピン)
制御I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
その他仕様電源DC 12 V 1.1 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
最大消費電力15 W
外形寸法210 (W) × 44 (H) × 140 (D) mm (突起物含まず)
質量1.3 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用ACアダプター (1.2 m) × 1、ケーブル固定ブラケット × 1、結束バンド × 1、
ターミナルブロック (3ピン) × 1、ターミナルブロック (5ピン) × 2
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-T01SDI Ver.2.2.0 0.3 MB PDF
設置ガイド NJR-T01SDI Ver.1.1.0 0.6 MB PDF
ユーザーズガイド NJR-T01SDI Ver.1.5.0 2.0 MB PDF
コマンドガイド NJR-T01SDI Ver.1.1.0 1.7 MB PDF
外形寸法図 NJR-T01SDI 0.5 MB PDF
外形寸法図 NJR-T01SDI 0.2 MB DXF
外形寸法図 NJR-T01SDI ACアダプター 0.1 MB PDF
コマ図 NJR-T01SDI 0.2 MB DXF/DWG
