マトリクススイッチャー

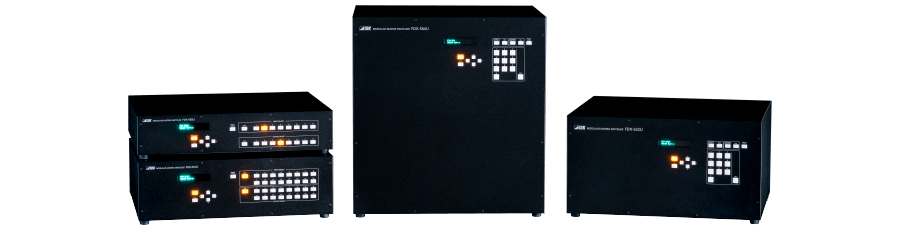

FDX-S シリーズ

FDX-S シリーズは最大64入力64出力に対応した、モジュラー型マトリクススイッチャーです。
スキャンコンバーター出力ボードやマルチビュー出力ボードなど、各種スロットボードを搭載可能。
周辺機材をスイッチャーに集約することで、設計・制御・施工コストの削減が可能です。
さまざまな規模やアプリケーションに対応できる、導入実績No.1のシステムです。

選定のポイント

Point 01

レイアウトパターン

｢スキャンコンバーター出力ボード｣や｢マルチビュー出力ボード｣の使用で、最大64面のマルチディスプレイシステムを構築できます。（FDX-S64Uを2Kモードで使用した場合）ディスプレイ単面あたりの表示画面数は、最大4ウインドウまで対応。
ビデオウォール設定ツールを使用すれば、PCからの直観的な操作で、ビデオウォールの構築が可能です。

拡大表示

単画面表示

PinP (最大4)

目地またぎ

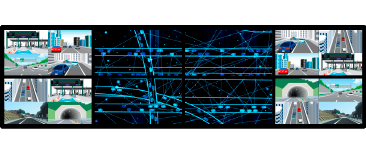

8面ディスプレイ（中央4面拡大表示、両サイド4画面合成）

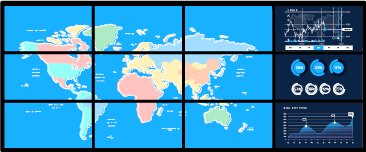

12面ディスプレイ（左9面拡大表示）

※ ボードの組み合わせで対応可能（FDX-S64Uはマルチビューボード非対応）
※ 目地またぎはマルチビュー出力を入力して、拡大表示することで対応可能

Point 02

入出力数

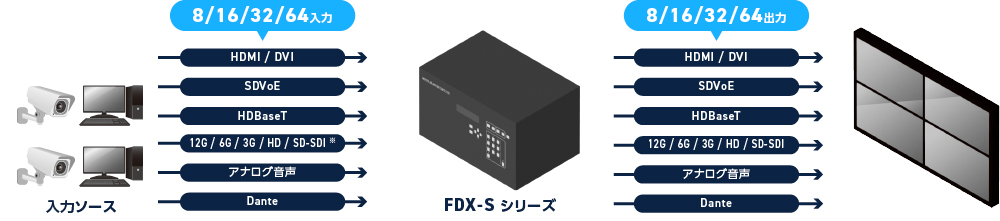

ベースユニットは、8・16・32・64入出力に対応した4つのモデルから、システム規模に合わせたモデルを選定可能です。
｢スキャンコンバーター出力ボード｣や｢マルチビュー出力ボード｣、｢HDMI｣、「SDVoE」、｢HDBaseT｣、｢SDI｣などのインターフェイスに対応したI/Oボードをベースユニットに実装することで、幅広いニーズに対応するシステムを構築します。

※ FDX-S64Uは12G-SDI非対応

Point 03

導入コスト

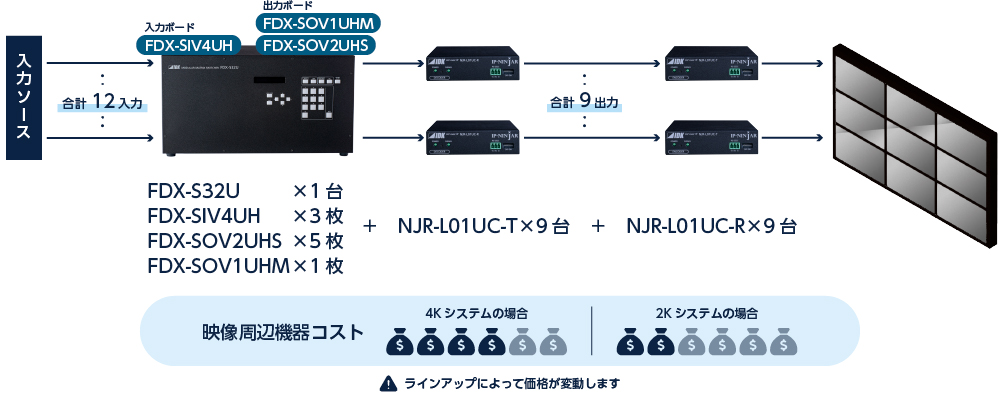

「9面マルチディスプレイシステム（入力ソース12ch）」を想定したコスト感です。
下記の比較表から、その他のシステムソリューションのコスト感を比較できます。

比較表

		DEXONシリーズ DXN6000 シリーズ / DVP500x シリーズ詳細はこちら >		AVC統合型システムソリューション IP-NINJAR シリーズ詳細はこちら >	マトリクススイッチャー FDX-S シリーズ	ビデオプロセッサー DIVIP804KC 詳細はこちら >
特長		自由度の高い表示レイアウトマルチフォーマット対応		シンプルな機材構成拡張性に優れたシステム	導入実績No.1 各種ニーズに対応する豊富なスロットボード	小規模システムに最適最大4面までのマルチディスプレイシステムに対応
システム規模		中～大規模システム		中～大規模システム	小～大規模システム	小規模システム
最大入力数		144		エンコーダーとデコーダー合わせて最大512入出力ビデオウォール最大出力数：36	64	8
最大出力数（面数）		72		エンコーダーとデコーダー合わせて最大512入出力ビデオウォール最大出力数：36	64(2K),32(4K)	4
入力解像度		4K@60 (4:4:4)^※1		4K@60 (4:4:4)	4K@60 (4:4:4)^※2	4K@30
出力解像度		4K@60 (4:4:4)		4K@60 (4:4:4)	4K@60 (4:4:4)^※2	4K@30
スケーラー		〇		〇	〇	〇
単画面あたりのウインドウ数		最大8ウインドウ		最大32ウインドウ	最大4ウインドウ^※3	最大2ウインドウ
映像表示レイアウト	全画面 (拡大)表示単画面表示	〇		〇	〇 (拡大はスキャンコンバータ―ボード使用時)	〇
	PinP	〇		〇	〇 (マルチビューボード使用時^※3)	〇
	目地またぎ	〇		—	△^※4 (マルチビューボード使用時^※3)	〇
機能	ライブストリーミング入力	〇		—	—	〇
	テキストオーバーレイ	〇		—	〇 (マルチビューボード使用時^※3)	〇
	シームレス切換	—	〇	〇	〇 (スキャンコンバータ―ボード使用時)	〇
	Dante連携	—		〇	〇	—
	電源冗長化	〇		—	〇	—
映像周辺機器コスト比較		DXN6000の場合 DVP500xの場合			2Kシステムの場合 4Kシステムの場合
