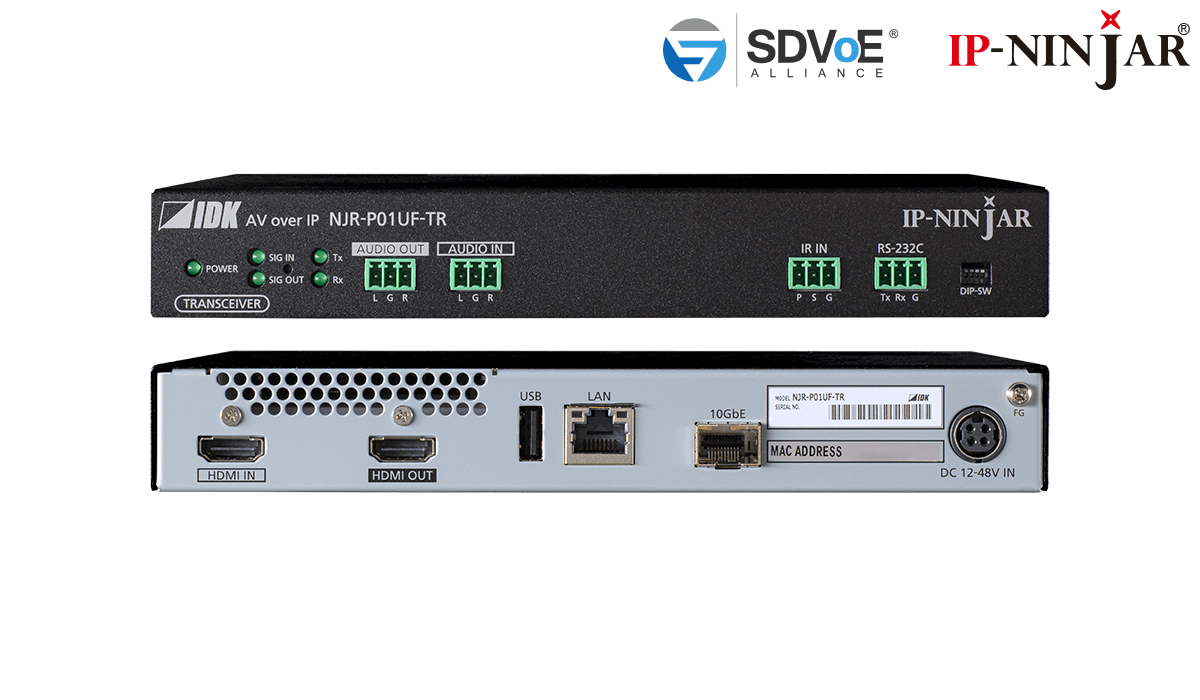

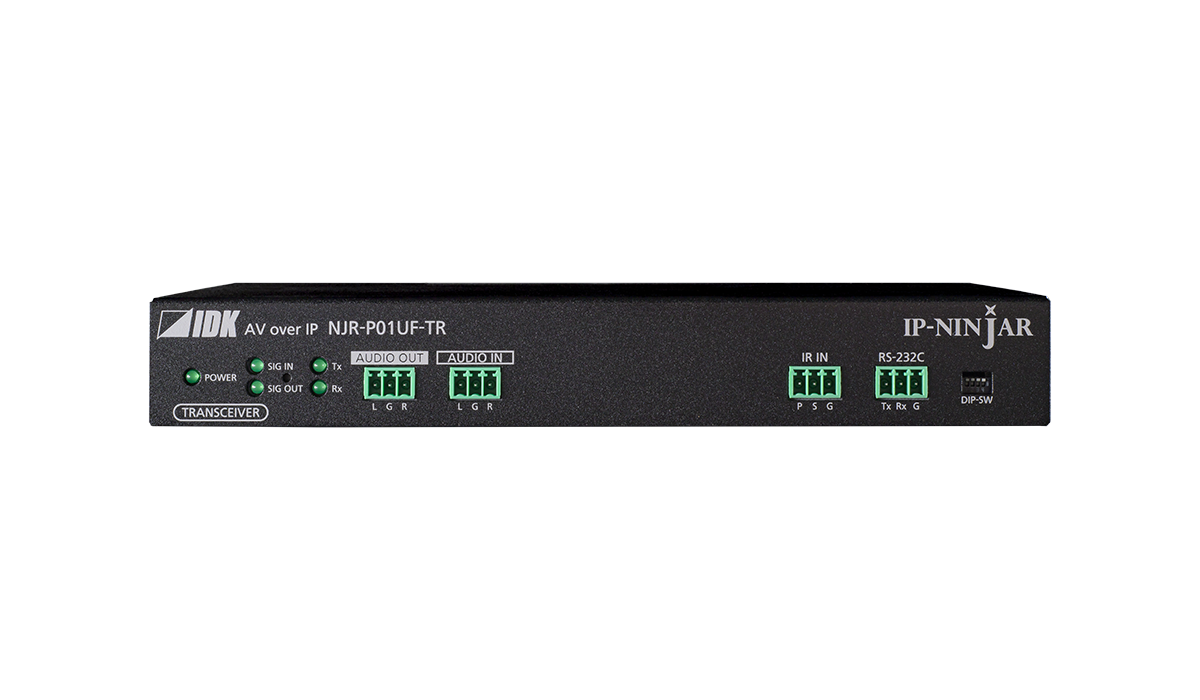

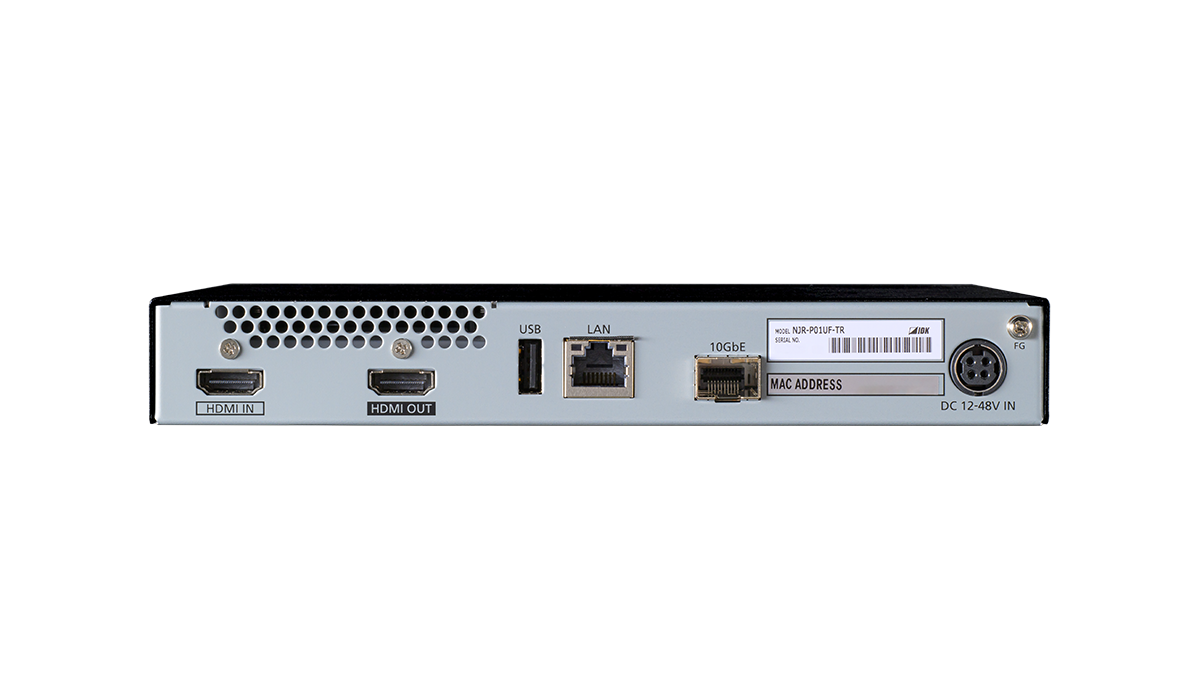

4K@60対応 HDMIトランシーバー光ファイバーモデル NJR-P01UF-TR

最大4K@60 (4:4:4)
HDCP 1.4/2.2
最大延長300 m (マルチモードファイバー)
最大延長10 km (シングルモードファイバー)
エンコーダー/デコーダー同時使用
IR制御対応

販売状況	型番	標準価格
販売中	NJR-P01UF-TR	182,000 円 (税抜)

SFPモジュール

販売中	SFP-L10GSR	SFPモジュール: マルチモードファイバー	16,000 円 (税抜)
販売中	SFP-L10GLR	SFPモジュール: シングルモードファイバー	32,000 円 (税抜)

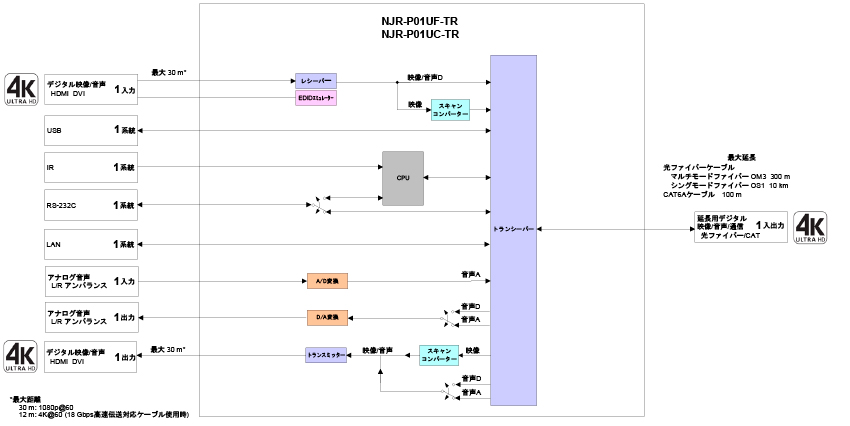

NJR-P01UF-TR(トランシーバー)は、HDMI信号とRS-232C、LAN、KVMなどのUSBを光ファイバーケーブルで長距離伝送するAV over IP機器です。映像信号は最大4K@60(4:4:4)、HDCP 2.2に対応しています。
HDMI信号の送信機能と受信機能が一体化された製品で、それぞれ同時に動作可能です。
IRケーブル(IR-P01-R)と推奨リモコンを使用したNJR-CTBの制御ができます。

本機は、弊社SDVoE対応製品との組み合わせでご使用ください。

特長

映像
- HDMI信号の同時送受信が可能
- 最大解像度 4K@60 (4:4:4)
- HDCP 1.4 / 2.2対応
- HDR対応
- ケーブル最大延長距離
  マルチモードファイバー (OM3) :300 m
  シングルモードファイバー (OS1) :10 km
音声
- アナログ音声をHDMI信号にエンベッド可能
- HDMIエンベッド音声をアナログ音声に出力可能
通信
- RS-232Cの双方向通信が可能
- LANの伝送が可能
- USB HIDクラスの伝送が可能
ネットワーク
- 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
- NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
- IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
その他
- EDIDエミュレート機能
- DDCバッファ搭載
- コネクションリセット機能
- 本体ACアダプター接続部はネジ式ロック機構

項目		内容
映像音声入力	HDMI	1系統
		HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2 TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps Deep Color/HDR
		640x480@60 ～ 3840x2160@60 Reduced Blanking 480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、　　　　　　 4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0) 色深度: 24/30/36 bits ※詳細は対応映像信号表を参照
		リニアPCM: 最大8チャンネルサンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz 基準レベル: -20 dBFS、最大入力レベル: 0 dBFS
		コネクター: HDMI Type A (19ピン) 最大距離　: 30 m (1080p@60)、12 m (4K@60)
	アナログ音声	1系統
		ステレオL/R 入力インピーダンス: 24 kΩ アンバランス基準レベル: -10 dBu、最大入力レベル: +10 dBu
		コネクター: ターミナルブロック (3ピン)
映像音声出力	HDMI	1系統
		HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2 TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps Deep Color/HDR
		640x480@60 ～ 3840x2160@60 Reduced Blanking 480i、576i ～ 3840x2160@ 24/25/30/50/59.94/60 (4:4:4)、3840x2160@ 50/59.94/60 (4:2:0)、　　　　　　 4096x2160@ 24/25/30/50/59.94/60 (4:4:4)、4096x2160@ 50/59.94/60 (4:2:0) 色深度: 24/30/36 bits ※詳細は対応映像信号表を参照
		リニアPCM: 最大8チャンネルサンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz 基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
		コネクター: HDMI Type A (19ピン) 最大距離　: 30 m (1080p@60)、12 m (4K@60)
	アナログ音声	1系統
		ステレオL/R 出力インピーダンス: 50 Ω アンバランス基準レベル: -10 dBu、最大出力レベル: +10 dBu
		コネクター: ターミナルブロック (3ピン)
映像音声入出力	10GbE	1系統 ※入出力同時伝送可
		SDVoE、AES-128 Deep Color/HDR
		※対応映像信号と音声信号はHDMIと同一
		RS-232C/LAN/USB
		コネクター: SFP+ 最大距離　: 300 m (OM3マルチモードファイバー)、10 km (OS1シングルモードファイバー)
制御I/F	RS-232C	1系統コネクター: ターミナルブロック (3ピン)
	LAN	1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター: RJ-45
	USB	1系統 HIDクラス相当、コネクター: Type-A (メス)
	IR入力	1系統コネクター: ターミナルブロック (3ピン)
機能		EDIDエミュレーション、コネクションリセット
その他仕様	電源	DC 12 V 1.0 A - DC 48 V 0.27 A 専用ACアダプター: AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
	最大消費電力	14 W
	外形寸法	210 (W) × 30 (H) × 140 (D) mm (突起物含まず)
	質量	1.0 kg
	温度	使用範囲: 0°C ～ +40°C、保存範囲: -20°C ～ +80°C
	湿度	20% ～ 90% (ただし結露なきこと)
付属品		専用ACアダプター (1.2 m) × 1、ケーブル固定ブラケット × 2、結束バンド × 2、ターミナルブロック (3ピン) × 4

※ 製品の詳細に関しては、最新の仕様書をご確認ください。

技術資料	バージョン	サイズ	フォーマット
仕様書 NJR-P01UF-TR	Ver.1.1.0	0.5 MB	PDF
設置ガイド NJR-P01UF-TR	Ver.1.0.0	1.1 MB	PDF
テクニカルガイド NJR-P01UF-TR	Ver.1.1.0	1.2 MB	PDF
外形寸法図 NJR-P01UF-TR		0.9 MB	PDF
外形寸法図 NJR-P01UF-TR		0.6 MB	DXF
外形寸法図 NJR-P01UF-TR ACアダプター		0.1 MB	PDF
コマ図 NJR-P01UF-TR		0.5 MB	DXF/DWG
