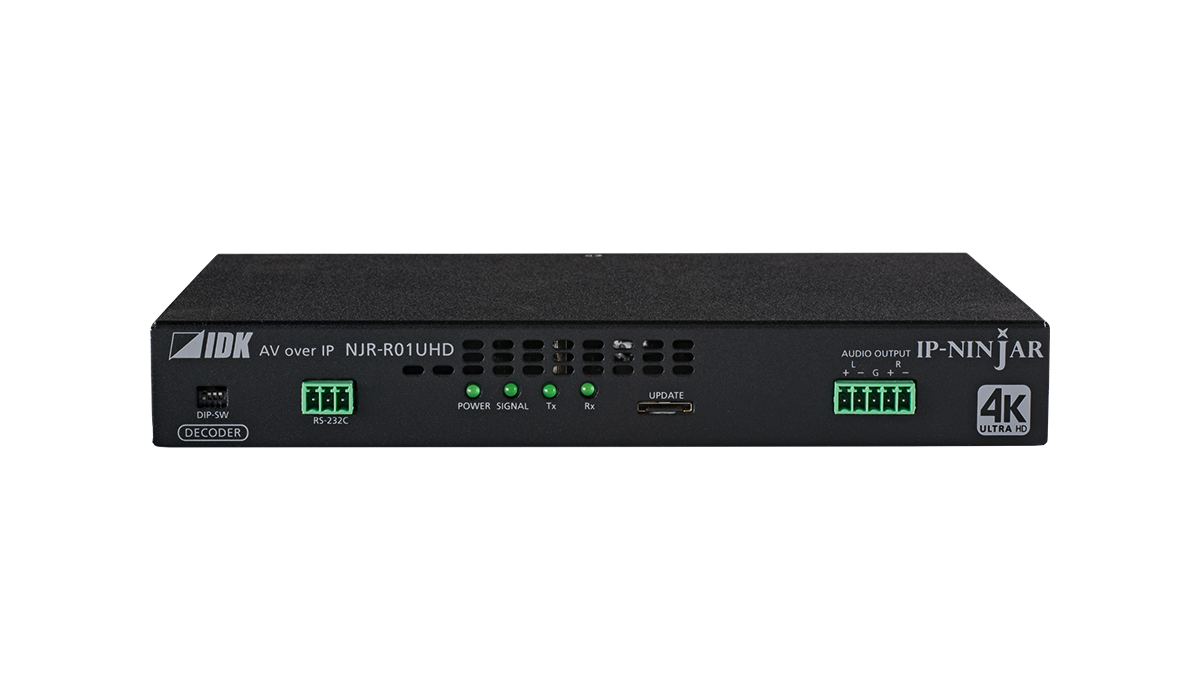

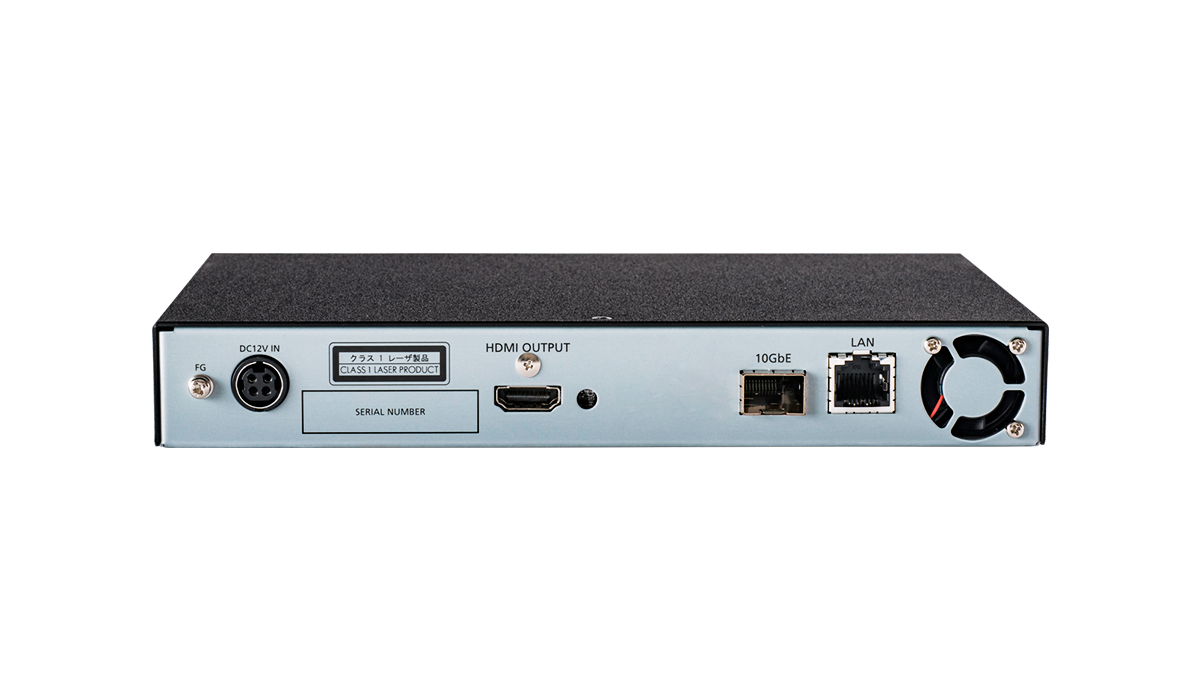

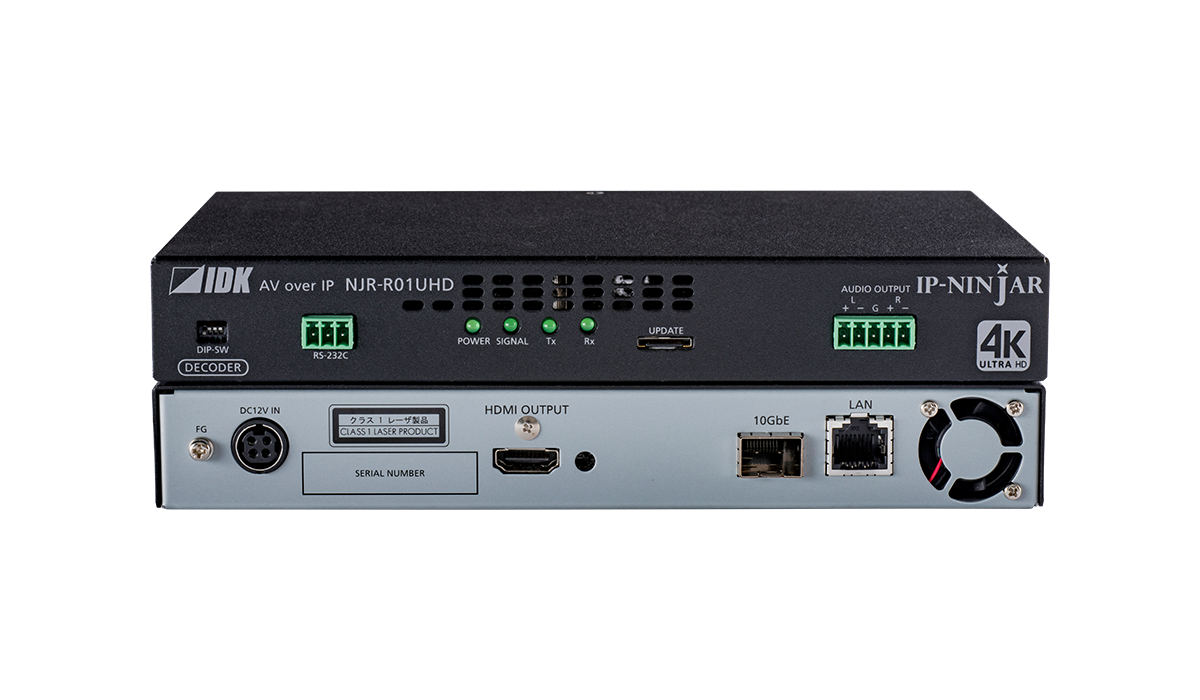

4K@60対応 HDMIデコーダー 光ファイバーモデル NJR-R01UHD

  • 最大4K@60 (4:4:4)
  • HDCP 1.4/2.2
  • 最大延長300 m (マルチモードファイバー)
  • 最大延長10 km (シングルモードファイバー)
  • フレーム遅延なし
  • シームレス切換 (フリーズ)
  • ビデオウォール/マルチビュー
販売状況 型番 標準価格
在庫僅少 NJR-R01UHD 152,000 円 (税抜)
SFPモジュール
販売中 SFP-L10GSR SFPモジュール: マルチモードファイバー 16,000 円 (税抜)
販売中 SFP-L10GLR SFPモジュール: シングルモードファイバー 32,000 円 (税抜)
4K@60対応のHDMI信号を光ファイバーケーブルで長距離伝送するAV over IP機器です。
RS-232Cの双方向通信とLANの伝送に対応しています。

本機は、他の弊社SDVoE対応製品との組み合わせでご使用ください。
特長
  • 映像
    • 最大解像度 4K@60 (4:4:4)
    • HDCP 1.4 / 2.2対応
    • HDR対応
    • ケーブル最大延長距離
      マルチモードファイバー (OM3) :300 m
      シングルモードファイバー (OS1) :10 km
  • 音声
    • HDMIエンベッド音声をアナログ音声に出力可能
  • 通信
    • RS-232Cの双方向通信が可能
    • LANの伝送が可能
  • ネットワーク
    • 10 GbEスイッチを使用することで、複数のIP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーを組み合わせた延長・分配・マトリクス切り換え・ビデオウォール・マルチビュー動作が可能
    • NJR-CTBを使用することで、ネットワーク上での制御と設定の一括管理が可能
    • IP-NINJARシリーズのエンコーダー、デコーダーとトランシーバーの増設や変更が容易
  • その他
    • EDIDエミュレート機能
    • DDCバッファ搭載
    • コネクションリセット機能
    • 本体ACアダプター接続部はロック機構搭載
項目内容
映像音声入力10GbE1系統
SDVoE、AES-128
Deep Color/HDR
※対応映像信号と音声信号はHDMIと同一
RS-232C/LAN
コネクター:  SFP+ ※詳細はSFP+モジュール仕様表を参照
アナログ音声入力1系統
ステレオL/R
入力インピーダンス: 48 kΩ バランス/24 kΩ アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: ターミナルブロック (5ピン)
映像音声出力HDMI1系統
HDMI/DVI 1.0 TMDSシングルリンク、HDCP 1.4/2.2
TMDSクロック: 最大300 MHz、TMDSデータレート: 最大18 Gbps
Deep Color/HDR
640x480@60 ～ 3840x2160@60 Reduced Blanking
480i、576i ～ 3840x2160@24/25/30/50/59.94/60 (4:4:4)、3840x2160@50/59.94/60 (4:2:0)、
　　　　　　  4096x2160@24/25/30/50/59.94/60 (4:4:4)、4096x2160@50/59.94/60 (4:2:0)
色深度: 24/30/36 bits
※詳細は対応映像信号表を参照
リニアPCM: 最大8チャンネル
サンプリング周波数: 32/44.1/48/88.2/96/176.4/192 kHz
基準レベル: -20 dBFS、最大出力レベル: 0 dBFS
コネクター: HDMI Type A (19ピン)
最大距離: 30 m (1080p@60)、12 m (4K@60)
アナログ音声出力1系統
ステレオL/R
出力インピーダンス: 100 Ω バランス/50 Ω アンバランス
基準レベル: -10 dBu、最大入力レベル: +10 dBu
コネクター: ターミナルブロック (5ピン)
制御I/FRS-232C1系統 コネクター: ターミナルブロック (3ピン)
LAN1系統 10Base-T/100Base-TX/1000Base-T (Auto Negotiation)、Auto MDI/MDI-X、コネクター:  RJ-45
機能コネクションリセット
その他仕様電源DC 12 V 1.2 A
専用ACアダプター:  AC 100 V - 240 V ±10%、50 Hz/60 Hz ±3 Hz、DC 12 V 3 A 36.0 W
最大消費電力17 W
外形寸法210 (W) × 30 (H) × 140 (D) mm (突起物含まず)
質量1.0 kg
温度使用範囲:  0°C ～ +40°C、保存範囲:  -20°C ～ +80°C
湿度20% ～ 90% (ただし結露なきこと)
付属品専用ACアダプター (1.2 m) × 1、ターミナルブロック (3ピン) × 1、SFP+モジュール (MM/SMモデルのみ) × 1、
ケーブル固定ブラケット × 1、結束バンド × 1、ターミナルブロック (5ピン) ×1
※ 製品の詳細に関しては、最新の仕様書をご確認ください。
技術資料 バージョン サイズ フォーマット
仕様書 NJR-R01UHD Ver.8.0.0 0.3 MB PDF
設置ガイド NJR-R01UHD Ver.2.0.0 0.6 MB PDF
ユーザーズガイド NJR-R01UHD Ver.6.0.0 1.7 MB PDF
コマンドガイド NJR-R01UHD Ver.6.0.0 0.7 MB PDF
外形寸法図 NJR-R01UHD RS-232Cコネクター：D-sub9ピン 0.7 MB PDF
外形寸法図 NJR-R01UHD RS-232Cコネクター：D-sub9ピン 0.3 MB DXF
外形寸法図 NJR-R01UHD RS-232Cコネクター：ターミナルブロック3ピン 0.9 MB PDF
外形寸法図 NJR-R01UHD RS-232Cコネクター：ターミナルブロック3ピン 0.4 MB DXF
外形寸法図 NJR-R01UHD ACアダプター 0.1 MB PDF
コマ図 NJR-R01UHD 0.3 MB DXF/DWG
PDN NJR-R01UHD 0.2 MB PDF
